更方便的在Excel中建立尺寸公差
閱讀時間約 2 分鐘
你有想過，在Excel中能夠這樣來製作檢驗表嗎? 輸入面板是Dimen Pro的免費功能。有需要的請直接下載安裝，有任何疑問請留言給我吧。(下方動畫中的Drawing Viewer是付費功能，可以開啟試用後進行體驗)
輸入面板的快捷功能
如何輸入直徑符號"Ø"?
在第一個文字框中直接輸入@，軟體會自動轉換成Ø
或是直接按下"Ø"的按鈕
如何輸入角度符號"°"?
在第一個文字框中直接輸入..，軟體會自動轉換成°
或是直接按下"°"的按鈕
如何輸入正負符號"±"?
在公差文字框中直接輸入+-，軟體會自動轉換成±
或是直接按下"±"的按鈕
如何輸入公差
在公差文字框中輸入/來區隔公差
例如+0/-0.05

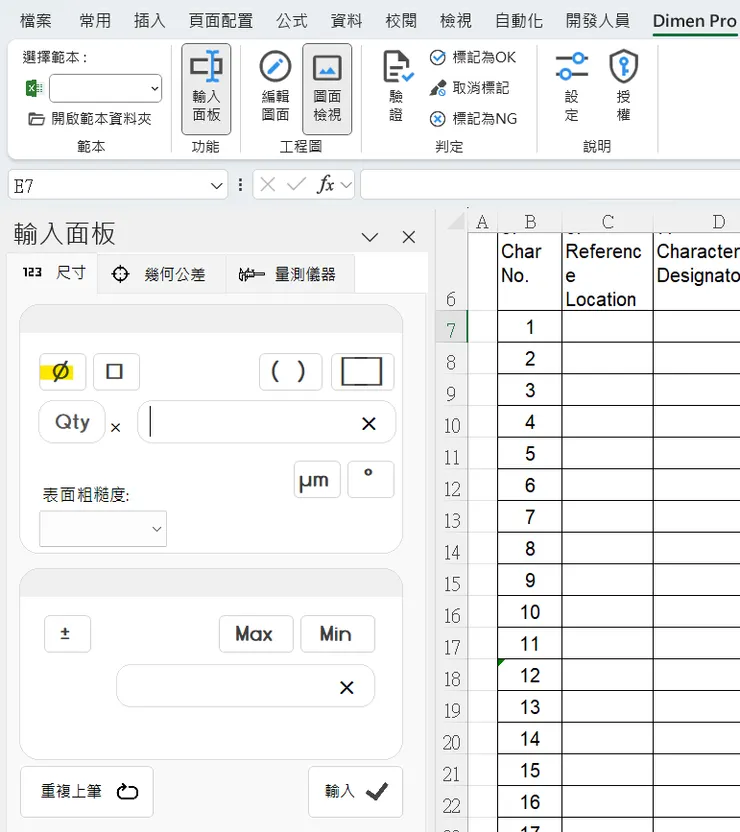

建立尺寸到excel中的方法
*此步驟已經先建立好球號圖，並且做好設定檔
先在Excel中，點選欲放置內容的儲存格，單擊即可，不可雙擊進入編輯模式

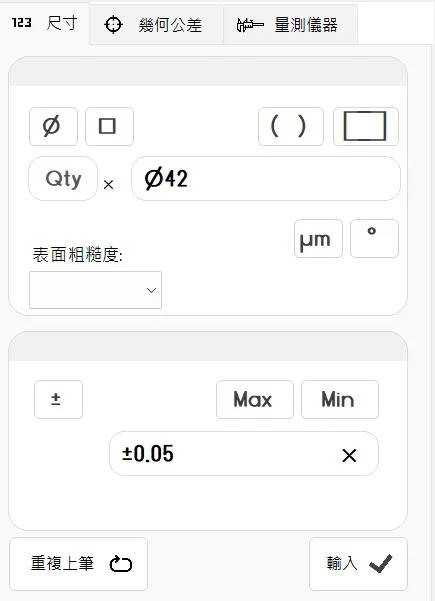

在文字框輸入尺寸，這些操作皆可以不使用滑鼠，如圖:
圖中的輸入方式為:
@42<Enter>+-0.05<Enter>說明:
第一次按下Enter鍵會把游標切換到公差輸入文字框，接著繼續輸入公差後，第二次按下Enter鍵會把尺寸放入Excel中，並且自動跳到下一格，此時可以繼續輸入下一個尺寸，而輸入面板會清空，圖面檢視器會自動幫你移動到下一個號碼，過程中完全不用滑鼠(目前僅在切換到幾何公差時須用滑鼠點選)
結語
這些功能在使用時，若您的Excel自訂表格有做保護，那麼就會沒辦法輸入，因為在輸入過程中，軟體會把目標儲存格設定為Y14.5-2009字體，否則幾何公差會沒辦法正常顯示。
