如何在Excel中插入幾何公差、直徑Ø等工程符號?

更新於 發佈於 閱讀時間約 3 分鐘

製作尺寸檢驗表、量測記錄表時,遇到幾何公差與特殊符號時該怎麼辦?

使用Y14.5系列字體及該作者提供的產生器

您可以使用 Y14.5 系列的字體和原作者提供的產生器來建立幾何公差內容。可從原作者 Peter Kanold 在 Fontspace 的連結或其個人網站下載Y14.5-2009 或 Y14.5-2018 字體。根據網站底部的對照表,您可以手動輸入幾何公差符號文字,並將字體應用於 Word、Excel 或其他支援自訂字體的軟體中使用。

該作者將其開發的字體免費公開給所有人任意使用。

在Excel中使用插入符號功能

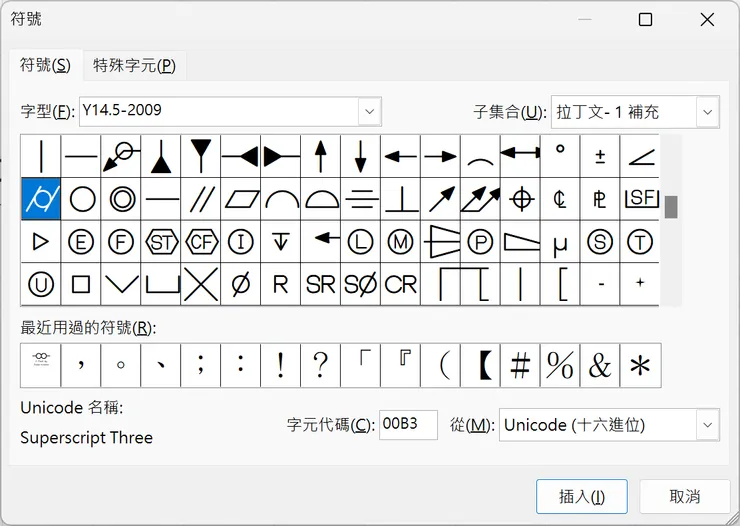

安裝好字體後,在Excel中選擇,插入>符號,然後在下方視窗選擇Y14.5-2009字體,就可以將幾何公差插入到Excel中,但請記得將儲存格字體修改成Y14.5-2009,才能正常顯示幾何公差符號。

raw-image


使用FCF產生器

下載並安裝Feature Control Frame Generator後,啟動此應用程式,畫面如下。

raw-image

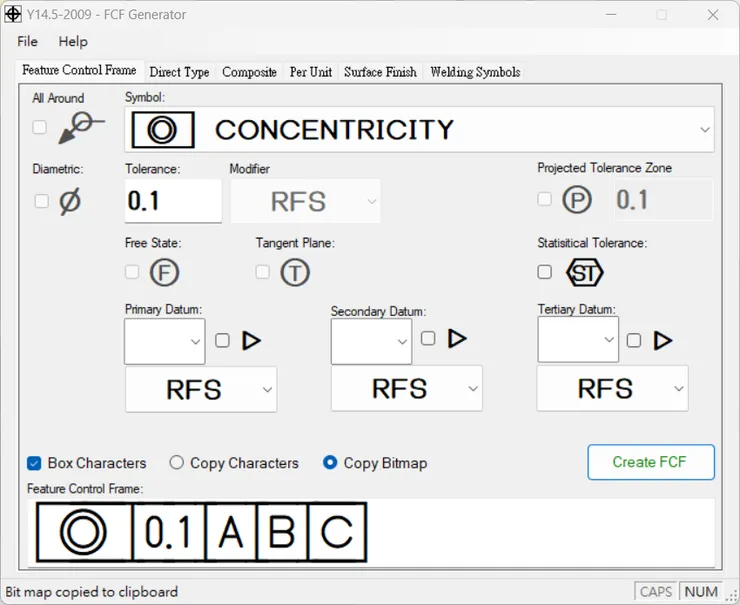

當你選擇好幾何公差符號後,可以在Tolerance欄位中輸入公差、修飾符號,以及基準面之後,便可以在最下方預覽您輸入的內容。

然後選擇選項"Copy Bitmap"或是"Copy Characters",來選擇要複製圖片或是文字,最後再點選右下方的Create FCF,即可將內容複製起來,在你想要的地方貼上,若是使用Copy Bitmap,則會以圖片形式複製,Copy Characters則會複製文字內容,但記得貼上後要再選的對應的字體!

使用Dimen Pro 免費版

透過筆者開發的Dimen Pro免費版本,便可以在Excel中開啟輸入面板,直接輸入幾何公差到Excel中。此功能同樣使用Y14.5系列字體,只是將其整合到Excel中,由於原作者免費開放給公眾使用,因此Dimen Pro同樣也將此功能設定為免費使用,只要在Dimen Pro網站中下載並安裝,並且做好範本的設定,便可以在Excel中使用,不需要任何費用。

透過輸入面板使用

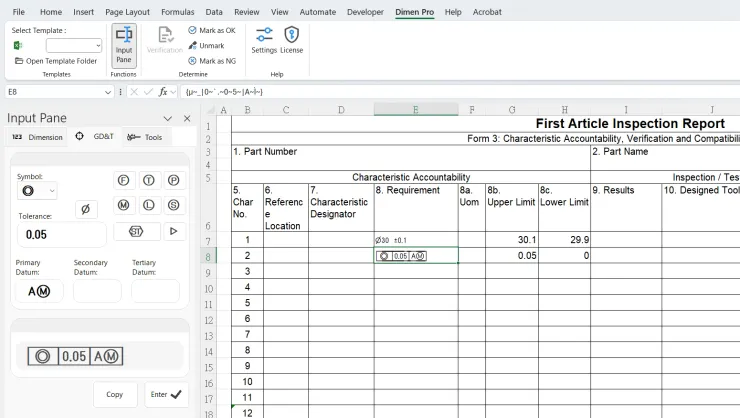

如下圖所示,將游標選擇到欲輸入的儲存格中(記得不要雙擊儲存格進入編輯模式),然後在左方面板選擇所需的幾何公差符號、並且輸入公差、基準面等,按下Enter,就可以將內容放到儲存格內,同時可以計算尺寸上下限放置到設定好的儲存格中。

raw-image

直徑符號的輸入,請參考如何使用輸入面板來建立尺寸?

示範影片

  • 設定範本 - 設定好之後,將範本存到範本資料夾即可
  • 輸入面板的使用
