[PyQt5][Python]偵測滑鼠在 PyQt 畫布內外

在 PyQt 的應用程式中，我們經常需要追蹤滑鼠位置，尤其是在建立繪圖工具或處理繪圖邊界的情況下。以下是如何檢測滑鼠在畫布內外狀態的教學，並包含滑鼠事件處理及邊界判斷的細節。

目標

1. 監測滑鼠進入與離開畫布的狀態，當滑鼠進入畫布範圍內時啟動繪製，而當滑鼠超出範圍時記錄最後一個有效位置。
2. 實現邊界事件處理，讓滑鼠離開畫布範圍時，自動設置繪圖的終點為邊界內最後的位置，並觸發相應的繪製行為。

關鍵概念與步驟

1. eventFilter方法：使用 PyQt 的 eventFilter 來攔截滑鼠離開或進入畫布的事件（QEvent.Leave 和 QEvent.Enter）。
2. 滑鼠事件處理：重寫 mousePressEvent, mouseMoveEvent, 和 mouseReleaseEvent 來跟蹤滑鼠的位置，並更新畫布內外的狀態。
3. 邊界檢查與記錄：在滑鼠移動時，確認滑鼠是否在畫布內。若滑鼠移動到邊界外，則記錄最後一個在邊界內的有效位置，並用它作為終點位置。

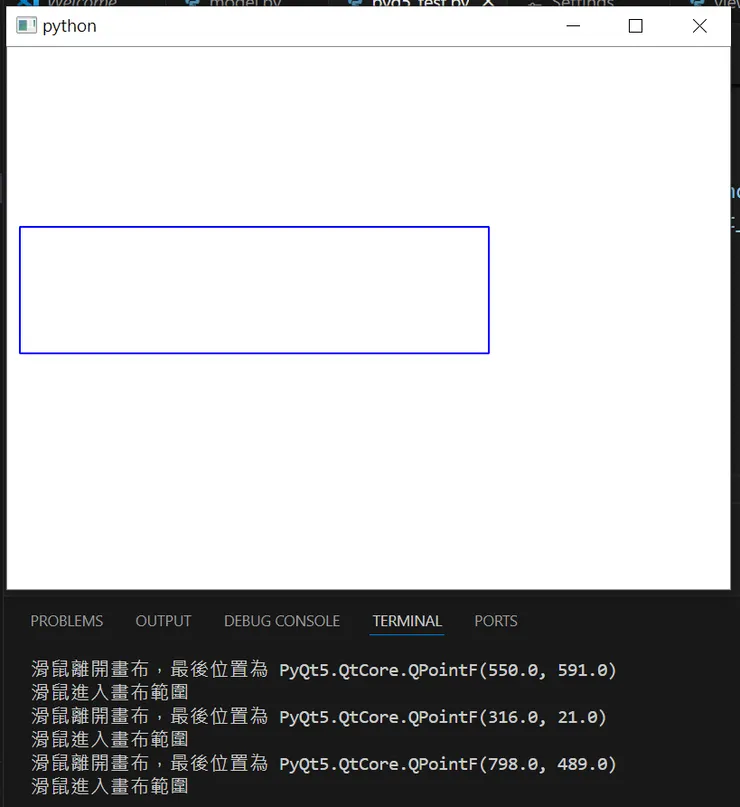

畫面呈現

假設整個白色區域都是畫布內，超出去就是畫布外，去偵測滑鼠在畫布上的位置並秀出

詳細教學步驟

步驟 1：建立 ZoomableGraphicsView 類別並設置滑鼠事件

此類別繼承自 QGraphicsView，並會擴展滑鼠事件處理、滾輪縮放功能，以及滑鼠的邊界檢查邏輯。

class ZoomableGraphicsView(QGraphicsView):
    def __init__(self, *args, **kwargs):
        super(ZoomableGraphicsView, self).__init__(*args, **kwargs)
        self.setTransformationAnchor(QGraphicsView.AnchorUnderMouse)
        self.setResizeAnchor(QGraphicsView.AnchorUnderMouse)
        self.setRenderHint(QPainter.Antialiasing)
        self.setMouseTracking(True)  # 啟用滑鼠追蹤
        self.viewport().installEventFilter(self)  # 安裝事件過濾器

        # 相關變數初始化
        self.mousePressCallback = None
        self.mouseMoveCallback = None
        self.mouseReleaseCallback = None
        self.mouseLeaveCallback = None
        self.last_in_bounds_pos = None  # 記錄最後有效滑鼠位置

    def eventFilter(self, source, event):
        """偵測滑鼠是否在畫布內或離開畫布"""
        if event.type() == QEvent.Leave:
            if self.last_in_bounds_pos is not None:
                print(f"滑鼠離開畫布，最後位置為 {self.last_in_bounds_pos}")
                if self.mouseLeaveCallback:
                    self.mouseLeaveCallback(event)  # 調用離開事件處理
        elif event.type() == QEvent.Enter:
            print("滑鼠進入畫布範圍")

        return super().eventFilter(source, event)

步驟 2：滑鼠事件的偵測與記錄最後有效位置

在 ZoomableGraphicsView 中實現 mouseMoveEvent 來檢查滑鼠是否超出畫布邊界範圍。此步驟將確認滑鼠是否在邊界內，若在內則更新 last_in_bounds_pos。

def mouseMoveEvent(self, event):
    """當滑鼠在畫布內時更新位置，超出邊界則記錄最後位置"""
    if self.rect().contains(event.pos()):
        # 滑鼠在邊界內，更新有效位置
        self.last_in_bounds_pos = self.mapToScene(event.pos())
        if self.mouseMoveCallback:
            self.mouseMoveCallback(event)
    else:
        # 滑鼠超出邊界，可根據需求處理
        print("滑鼠超出畫布範圍")

步驟 3：設置終點位置並觸發相應繪製

當滑鼠移出畫布範圍時，將最後一個在畫布邊界內的位置設為繪製的終點，並觸發終點設置的繪製動作。

def set_end_position(self, end_position):
    """將最後有效位置設定為終點"""
    self.end_pos = end_position
    print(f"設定繪製終點為 {self.end_pos}")

實現完整的應用場景

以下展示了如何將 ZoomableGraphicsView 整合進主窗口應用程式中。此應用程式在 MaskROIEditor 中實現了基於滑鼠事件的繪圖功能。

import sys
from PyQt5.QtCore import QEvent, Qt, QPointF, QRectF
from PyQt5.QtWidgets import QGraphicsView, QGraphicsScene, QMainWindow, QApplication
from PyQt5.QtGui import QPainter, QPen, QColor

class ZoomableGraphicsView(QGraphicsView):
    def __init__(self, *args, **kwargs):
        super(ZoomableGraphicsView, self).__init__(*args, **kwargs)
        self.setTransformationAnchor(QGraphicsView.AnchorUnderMouse)
        self.setResizeAnchor(QGraphicsView.AnchorUnderMouse)
        self.setRenderHint(QPainter.Antialiasing)
        self.setMouseTracking(True)  # 啟用滑鼠追蹤
        self.viewport().installEventFilter(self)  # 安裝事件過濾器

        # 相關變數初始化
        self.mousePressCallback = None
        self.mouseMoveCallback = None
        self.mouseReleaseCallback = None
        self.mouseLeaveCallback = None
        self.last_in_bounds_pos = None  # 記錄最後有效滑鼠位置

    def eventFilter(self, source, event):
        """偵測滑鼠是否在畫布內或離開畫布"""
        if event.type() == QEvent.Leave:
            if self.last_in_bounds_pos is not None:
                print(f"滑鼠離開畫布，最後位置為 {self.last_in_bounds_pos}")
                if self.mouseLeaveCallback:
                    self.mouseLeaveCallback(event)  # 調用離開事件處理
        elif event.type() == QEvent.Enter:
            print("滑鼠進入畫布範圍")

        return super().eventFilter(source, event)

    def mouseMoveEvent(self, event):
        """當滑鼠在畫布內時更新位置，超出邊界則記錄最後位置"""
        if self.rect().contains(event.pos()):
            # 滑鼠在邊界內，更新有效位置
            self.last_in_bounds_pos = self.mapToScene(event.pos())
            if self.mouseMoveCallback:
                self.mouseMoveCallback(event)
        else:
            # 滑鼠超出邊界，可根據需求處理
            print("滑鼠超出畫布範圍")

    def set_end_position(self, end_position):
        """將最後有效位置設定為終點"""
        self.end_pos = end_position
        print(f"設定繪製終點為 {self.end_pos}")

class MaskROIEditor(QMainWindow):
    def __init__(self, img=None):
        super().__init__()
        # 初始化畫布
        self.view = ZoomableGraphicsView()
        self.scene = QGraphicsScene(self)  # 建立畫布
        self.view.setScene(self.scene)  # 將畫布設定到視圖中
        self.setCentralWidget(self.view)

        self.view.mousePressCallback = self.mousePressEvent
        self.view.mouseMoveCallback = self.mouseMoveEvent
        self.view.mouseReleaseCallback = self.mouseReleaseEvent
        self.view.mouseLeaveCallback = self.handle_mouse_leave

        # 初始化繪圖變數
        self.is_drawing = False
        self.start_pos = None
        self.end_pos = None

        # 設定畫布的大小（可根據需要調整）
        self.scene.setSceneRect(QRectF(0, 0, 800, 600))

        # 若 img 不為 None，可以在此顯示圖像
        if img:
            # 此處可將 img 作為背景顯示
            pass

    def mousePressEvent(self, event):
        if event.button() == Qt.LeftButton and self.view.rect().contains(event.pos()):
            self.is_drawing = True
            self.start_pos = self.view.mapToScene(event.pos())

    def mouseMoveEvent(self, event):
        if self.is_drawing and self.view.rect().contains(event.pos()):
            self.end_pos = self.view.mapToScene(event.pos())
            # 動態繪製矩形框作為測試
            self.scene.clear()  # 每次移動時清除畫布內容
            pen = QPen(QColor("blue"), 2)
            self.scene.addRect(QRectF(self.start_pos, self.end_pos), pen)

    def mouseReleaseEvent(self, event):
        if self.is_drawing and self.view.rect().contains(event.pos()):
            self.is_drawing = False
            self.end_pos = self.view.mapToScene(event.pos())
            # 完成繪圖
            pen = QPen(QColor("red"), 2)
            self.scene.addRect(QRectF(self.start_pos, self.end_pos), pen)

    def handle_mouse_leave(self, event):
        """處理滑鼠離開畫布"""
        if self.is_drawing and self.view.last_in_bounds_pos:
            self.view.set_end_position(self.view.last_in_bounds_pos)
            self.is_drawing = False
            # 觸發最終繪製行為

if __name__ == "__main__":
    app = QApplication(sys.argv)
    editor = MaskROIEditor()
    editor.show()
    sys.exit(app.exec_())

重點回顧

1. 安裝事件過濾器：使用 installEventFilter 來檢測 QEvent.Leave 和 QEvent.Enter 事件。
2. 記錄最後位置：在 mouseMoveEvent 中更新 last_in_bounds_pos。
3. 邊界事件觸發：滑鼠超出畫布範圍時，將最後位置作為終點。

通過這些步驟，你可以有效地在 PyQt 中監控滑鼠的畫布內外狀態，並設置滑鼠移出畫布後的繪製行為。
