NVMe SSD 測試流程全攻略_測試環境搭建

高效且準確的NVMe SSD驗證離不開一個完善的測試環境。這包括選擇合適的硬體平台、配置必要的軟體工具,以及建立有效的監控系統。一個設計良好的測試環境能夠確保測試結果的可靠性、可重複性,並提升測試效率。

5.1 硬體平台選擇

選擇合適的硬體平台是NVMe SSD測試的基礎。不同的測試階段和目標可能需要不同配置的硬體。

• 主機系統 (Host System):
• • CPU:選擇具備足夠PCIe通道和處理能力的CPU。例如,Intel Xeon系列或AMDEPYC系列處理器通常提供更多的PCIe Lanes,適合多個NVMe SSD同時測試。對於消費級SSD主流的Intel Core i系列或AMD Ryzen系列處理器也足夠。
  • 主機板 (Motherboard):確保主機板支持足夠數量的PCIe插槽(M.2或PCIex4/x8/x16插槽),並且這些插槽能夠提供足夠的PCIe帶寬。例如,如果測試PCIe Gen4 SSD,主機板和CPU都必須支持PCIe Gen4。對於多個SSD並行測試,需要確認主機板的PCIe Lane分配,避免帶寬瓶頸。
  • 記憶體 (RAM):足夠大的記憶體容量(如32GB或64GB以上)可以避免在運行大型測試或多個並行測試時出現記憶體瓶頸,特別是當使用文件系統緩存時。
  • 電源供應器 (PSU):選擇穩定且功率足夠的電源供應器,確保為SSD提供穩定的供電,尤其是在進行掉電測試時,需要能夠精確控制電源。
  • 散熱:由於NVMe SSD在高負載下會產生較多熱量,確保主機系統有良好的散熱條件,必要時為SSD額外加裝散熱片或風扇,以避免因過熱導致的性能下降或錯誤。
• PCIe擴展卡/轉接卡:如果主機板的M.2插槽不足,可以使用PCIe轉M.2擴展卡,將多個M.2 SSD安裝到PCIe插槽中。確保這些擴展卡支持所需的PCIe Gen版本和Lane數量。
• 專用測試治具 (Test Fixtures):
• • 熱插拔治具:對於熱插拔測試,需要專門的熱插拔背板或治具,允許在系統運行時安全地插拔SSD。
  • 電源控制單元 (PCU):對於掉電保護測試,需要可編程的電源控制單元,能夠精確地切斷和恢復SSD的供電,並記錄斷電時機。
  • 環境箱 (Environmental Chamber):對於高低溫、濕度測試,需要具備溫度和濕度控制功能的環境箱。
  • 震動台/衝擊試驗機:對於震動和衝擊測試,需要專業的測試設備。

5.2 軟體工具配置

除了FIO和NVMe-CLI,還有其他一些重要的軟體工具可以輔助NVMe SSD的測試。

• 作業系統 (Operating System):
• • Linux:推薦使用最新版本的Linux發行版(如Ubuntu Server、CentOSStream),因為Linux對NVMe協議的支持最完善,且提供了豐富的開源工具(如FIO、NVMe-CLI)。建議使用較新的內核版本(如Kernel 5.x或更高),以支持最新的NVMe特性和 io_uring I/O引擎。
  • Windows/macOS:如果需要測試在這些操作系統下的兼容性或性能,則需要相應的測試環境。Windows下可以使用Diskspd、Iometer等工具,但靈活性和功能可能不如FIO。
• I/O基準測試工具:
• • FIO (Flexible I/O Tester):如前所述,這是NVMe SSD性能測試的首選工具。
  • SPDK (Storage Performance Development Kit):對於極致性能測試和開發,SPDK提供了一套用戶空間的驅動和工具,可以繞過操作系統內核,直接與NVMe控制器交互,實現更低的延遲和更高的吞吐量。SPDK的 perf 工具可以用於性能基準測試。
  • Iometer (Windows):Windows環境下常用的I/O基準測試工具,功能強大,但配置相對複雜。
  • Diskspd (Windows):微軟開發的命令行I/O壓力測試工具,功能類似FIO,適用於Windows環境。
• 監控與分析工具:
• • nvme-cli :用於獲取SMART日誌、錯誤日誌、控制器信息等,是監控SSD健康狀態的基礎工具。
  • iostat / sar :Linux系統工具,用於監控CPU利用率、I/O統計信息、磁盤活動等,幫助判斷系統是否存在瓶頸。
  • htop / top :實時監控系統資源使用情況,如CPU、記憶體、進程等。
  • dmesg :查看內核日誌,可以發現PCIe錯誤、NVMe驅動錯誤等。
  • Grafana + Prometheus/InfluxDB:對於大規模自動化測試,可以搭建一套監控系統,實時收集SSD的性能數據(IOPS、吞吐量、延遲)、SMART數據、溫度等,並通過圖形化界面進行展示和分析,便於長期趨勢監控和異常發現。
  • Python/Perl/Bash腳本:用於自動化測試流程、解析日誌、數據分析和報告生成。
• 數據分析與可視化工具:
• • Python (Pandas, Matplotlib, Seaborn):強大的數據處理和可視化庫,可以對FIO的JSON輸出進行解析、統計分析,並繪製性能曲線圖、延遲分佈圖等。
  • Excel/Google Sheets:對於簡單的數據分析和報告,也可以使用電子表格工具。

5.3 監控系統的選擇與配置

在進行長時間或複雜的NVMe SSD測試時,建立一套完善的監控系統至關重要。它能夠幫助我們實時了解測試進度、SSD健康狀態、性能表現,並在出現異常時及時發出警報。

• 數據採集:
• • FIO輸出:將FIO的輸出設置為JSON格式,便於程序化解析。
  • SMART日誌:定期(如每分鐘或每小時)採集 nvme smart-log 的輸出,並將
  • 關鍵指標(溫度、已用壽命、錯誤計數等)記錄下來。
  • 系統日誌:監控 dmesg 、 /var/log/syslog 等系統日誌,查找與NVMe設備相關的錯誤或警告信息。
  • 性能計數器:利用Linux的 perf 工具或SPDK的性能計數器,獲取更底層的I/O事件和延遲數據。
• 數據存儲:
• • 時序數據庫 (Time-Series Database):推薦使用Prometheus或InfluxDB等時序數據庫來存儲性能和SMART監控數據。這類數據庫專為處理時間序列數據而優化,查詢和分析效率高。
  • 文件系統:對於FIO的原始JSON輸出和詳細日誌,可以直接存儲在文件系統中,並定期歸檔。
• 數據可視化與警報:
• • Grafana:與Prometheus或InfluxDB結合使用,Grafana可以創建豐富的儀表板,實時展示SSD的IOPS、吞吐量、延遲、溫度、壽命消耗等趨勢圖。通過可視化,可以直觀地發現性能抖動、溫度異常或壽命快速消耗等問題。
  • 警報機制:在Grafana或Prometheus中配置警報規則,當某些關鍵指標(如溫度超過閾值、錯誤計數非零、性能驟降)達到預設條件時,自動發送郵件、短信或Slack通知,以便測試人員及時介入處理。

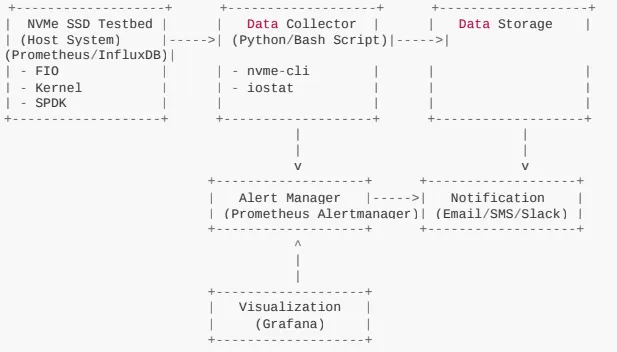

監控系統架構示例:

搭建一個完善的測試環境是確保NVMe SSD驗證質量和效率的關鍵。它不僅提供必要的硬體和軟體支持,更通過實時監控和自動化警報,幫助測試人員及早發現問題,提升驗證工作的專業性和可靠性。

6. 案例分享:NVMe測試中性能瓶頸的發現與解決

理論知識和測試方法固然重要,但實際案例更能幫助我們理解NVMe測試的價值和挑戰。以下將分享一個在NVMe SSD驗證過程中,發現並解決性能瓶頸的實例。

• 案例背景
• • 某公司正在開發一款面向企業級應用的NVMe SSD,其設計目標是提供極高的4KB隨機讀寫IOPS和低延遲,以滿足資料庫和虛擬化工作負載的需求。在DVT(設計驗證測試)階段,測試團隊使用FIO對SSD進行了初步的性能基準測試。在單一工作負載下,SSD的峰值性能表現良好,基本達到了設計目標。
    然而,當測試團隊開始進行更接近真實應用場景的「混合工作負載」測試時,問題浮現了。他們模擬了一個典型的資料庫應用場景:80%的4KB隨機讀取和20%的4KB隨機寫入,同時運行多個並行I/O任務(numjobs=8, iodepth=64)。在這種負載下,SSD的IOPS表現遠低於預期,並且延遲出現了明顯的抖動,特別是99%延遲(P99 Latency)顯著升高。
• 問題發現與分析
  測試團隊立即啟動了問題分析流程:

1. 初步數據收集:

• • FIO輸出分析:仔細檢查FIO的JSON輸出,發現雖然平均IOPS較低,但讀取和寫入的IOPS分佈不均勻,且延遲的標準差較大,表明性能不穩定。
  • SMART日誌:檢查 nvme smart-log ,發現SSD溫度在測試過程中升高較快,但未達到過熱保護閾值。 Media and Data Integrity Errors 和 UnsafeShutdowns 均為0,表明數據完整性沒有問題。
  • 系統資源監控:使用 top 、 iostat 等工具監控主機系統的CPU利用率、記憶體使用率和I/O等待時間。發現CPU利用率不高,記憶體充足,I/O等待時間也正常,排除了主機系統成為瓶頸的可能性。

2. 深入分析:性能一致性測試:

• • 由於混合負載下的性能不穩定,測試團隊懷疑SSD的內部管理機制(如垃圾回收、磨損均衡)在高壓下可能存在效率問題。他們決定進行長時間的「穩態性能測試」。
  • 他們首先對SSD進行了預處理(寫滿兩倍容量),然後運行了24小時的4KB隨機寫入測試,並每隔5分鐘記錄一次IOPS和延遲數據。
  • 結果:在測試開始後的約2小時,SSD的寫入IOPS出現了明顯的「斷崖式」下跌,從初始的數十萬IOPS驟降到數萬IOPS,並且延遲也急劇升高。這種性能下降持續了數小時,直到寫入負載減輕後才緩慢恢復。

3. 根因定位:

• • 結合穩態性能測試的結果,測試團隊判斷問題很可能出在SSD的韌體上,特別是與NAND Flash管理相關的模組。
  • 他們與韌體開發團隊緊密合作,利用SSD的內部Debug Port和專用工具,實時監控韌體在運行時的行為,包括:
  • • 垃圾回收 (GC) 活動:發現當SSD的可用空間減少到一定程度時,GC活動變得異常頻繁,並且佔用了大量的控制器資源,導致正常的I/O請求無法及時處理。
    • 磨損均衡 (Wear Leveling) 演算法:初步判斷磨損均衡演算法在處理大量小塊隨機寫入時,未能有效地將數據分散到所有NAND塊,導致某些塊被過度擦寫,進而觸發更頻繁的GC。
    • 內部緩存管理:發現內部DRAM緩存的數據刷新策略在高壓下不夠優化,導致數據在緩存和NAND之間頻繁移動,增加了延遲。

解決方案與驗證

基於上述分析,韌體開發團隊對SSD的韌體進行了多項優化:

• • 優化垃圾回收演算法:調整GC的觸發閾值和策略,使其在高負載下能夠更智能地進行垃圾回收,減少對I/O路徑的干擾。例如,引入了更積極的後台GC機制,在SSD空閒時提前清理無效數據。
  • 改進磨損均衡策略:針對小塊隨機寫入的特性,優化了數據分配和塊擦寫策略,確保數據更均勻地分佈在所有NAND塊上,減少局部熱點,從而降低GC的頻率。
  • 調整內部緩存管理:優化了DRAM緩存的數據寫入和刷新策略,減少不必要的數據移動,提升緩存命中率和數據傳輸效率。

韌體優化完成後,測試團隊再次進行了全面的性能驗證,特別是針對混合工作負載和穩態性能測試。

驗證結果: * 在相同的混合工作負載下,SSD的IOPS顯著提升,達到了設計目標,並且延遲抖動明顯減少,P99延遲大幅降低。 * 長時間的穩態性能測試顯示,性能曲線更加平穩,沒有再出現斷崖式下跌的情況,表明GC和磨損均衡在高壓下也能穩定運行。 * SMART日誌中的 Percentage Used 增長速度也趨於正常,表明寫入放大(WA)得到了有效控制。

案例總結

這個案例表明,NVMe SSD的性能瓶頸往往不是單一因素造成的,而是硬體、韌體、NANDFlash特性等多方面複雜交互的結果。僅僅依靠峰值性能測試是遠遠不夠的,必須進行:多樣化的工作負載測試:模擬真實應用場景,才能暴露潛在問題。長時間的穩態性能測試:揭示SSD在持續高壓下的行為,發現性能一致性問題。深入的根因分析:結合SMART日誌、內部Debug工具和韌體行為監控,才能精確定位問題。

通過嚴謹的NVMe測試流程,測試團隊成功地發現並協助解決了SSD的性能瓶頸,確保了產品能夠滿足企業級應用的嚴苛要求,為產品的成功上市奠定了堅實的基礎。這也再次強調了NVMe測試在產品開發中的不可或缺性。

7. 結論:NVMe測試的複雜性與重要性

NVMe SSD作為現代高性能計算和數據儲存的核心組件,其卓越的性能和日益普及的應用,對產品的設計、製造和驗證提出了前所未有的挑戰。本攻略從NVMe協議的基礎知識出發,詳細闡述了從基本功能驗證到複雜性能與穩定性測試的全流程,並提供了實用的工具使用方法和腳本範例。透過這些內容,我們不難發現,NVMe SSD的測試絕非簡單的性能跑分,而是一個高度複雜、系統性且至關重要的工程。

NVMe測試的複雜性體現在多個層面:

• 協議的深度與廣度:NVMe協議本身就非常複雜,涉及多佇列、命名空間、原子操作等高級特性。理解這些特性並將其轉化為有效的測試用例,需要深厚的專業知識。性能指標的多樣性:除了傳統的IOPS和吞吐量,延遲的穩定性(特別是P99、P99.99延遲)、性能一致性、寫入放大等指標,對於評估SSD在真實應用中的表現至關重要,這些都需要精細的測試設計和數據分析。
• 工作負載的複雜性:真實世界的應用場景千變萬化,從資料庫、虛擬化到AI訓練、大數據分析,每種工作負載都有其獨特的I/O模式。模擬這些複雜的工作負載,需要靈活運用FIO等工具,並對應用特性有深入理解。
• 異常情況的不可預測性:掉電、熱插拔、錯誤注入等異常測試,旨在暴露SSD在極端條件下的魯棒性。這些測試往往需要專門的硬體設備和精確的時序控制,且問題重現和Debug難度較大。
• 軟硬體協同的挑戰:SSD的性能和穩定性是硬體設計、韌體演算法、NAND Flash特性以及主機系統兼容性等多方面協同作用的結果。任何一個環節的缺陷都可能導致問題,這要求測試人員具備跨領域的知識和Debug能力。

儘管NVMe測試充滿挑戰,但其重要性不言而喻。它直接決定了SSD產品的品質、可靠性和市場競爭力。一個經過嚴謹NVMe測試的SSD,能夠為用戶提供穩定、高效、安全的儲存體驗,保障數據的完整性,並避免因產品缺陷而導致的巨大商業損失和品牌聲譽損害。對於企業而言,對NVMe測試的投入,不僅是成本,更是對產品品質和未來市場成功的戰略性投資。

實用測試框架和方法:

1. 從基礎做起:首先利用 nvme-cli 工具全面了解SSD的基本信息和健康狀態。這是所有進一步測試的基礎。
2. 分階段測試:將測試分為功能驗證、性能驗證和穩定性驗證三個主要階段,每個階段都有明確的目標和方法。
3. 靈活運用FIO:FIO是NVMe性能測試的核心工具。掌握其豐富的參數配置,能夠模擬各種複雜的工作負載,並獲取詳細的性能數據。建議使用Python腳本自動化FIO測試,並解析JSON輸出。
4. 重視穩定性測試:長時間壓力測試、數據完整性測試、掉電保護測試和熱插拔測試是確保SSD長期可靠運行的關鍵。這些測試雖然複雜,但對於發現潛在的韌體Bug和硬體缺陷至關重要。
5. 搭建完善的測試環境:選擇合適的硬體平台、配置必要的軟體工具,並建立實時監控系統(如Grafana+Prometheus),能夠顯著提升測試效率和結果的可靠性。
6. 持續學習與實踐:NVMe技術和SSD產品不斷演進,測試方法也需要不斷更新。保持對最新技術的學習熱情,並在實踐中不斷積累經驗,是成為一名優秀SSD驗證工程師的必由之路。

總而言之,NVMe SSD的測試是一個充滿挑戰但極具價值的領域。希望本攻略能為廣大讀者,特別是那些希望進入SSD驗證領域、關注AI Infra儲存架構、技術PM以及企業內訓客戶,提供一個全面而實用的指南。通過掌握這些測試流程和方法,我們將能夠更好地理解和評估NVMe SSD的真實價值,為構建更穩定、更高效的數據基礎設施貢獻力量。
