各位好，我是台灣黑手，黑手的黑，黑手的手，這星期我接了五台 APPLE TV 的維修案件，只有三台能交機，其它的雖然都查出了問題，但料件真的不易取得，多數的計算都是符合邏輯的，但終究只能退修
這是一台 APPLE TV 3 代，客戶送修是告知無法開機

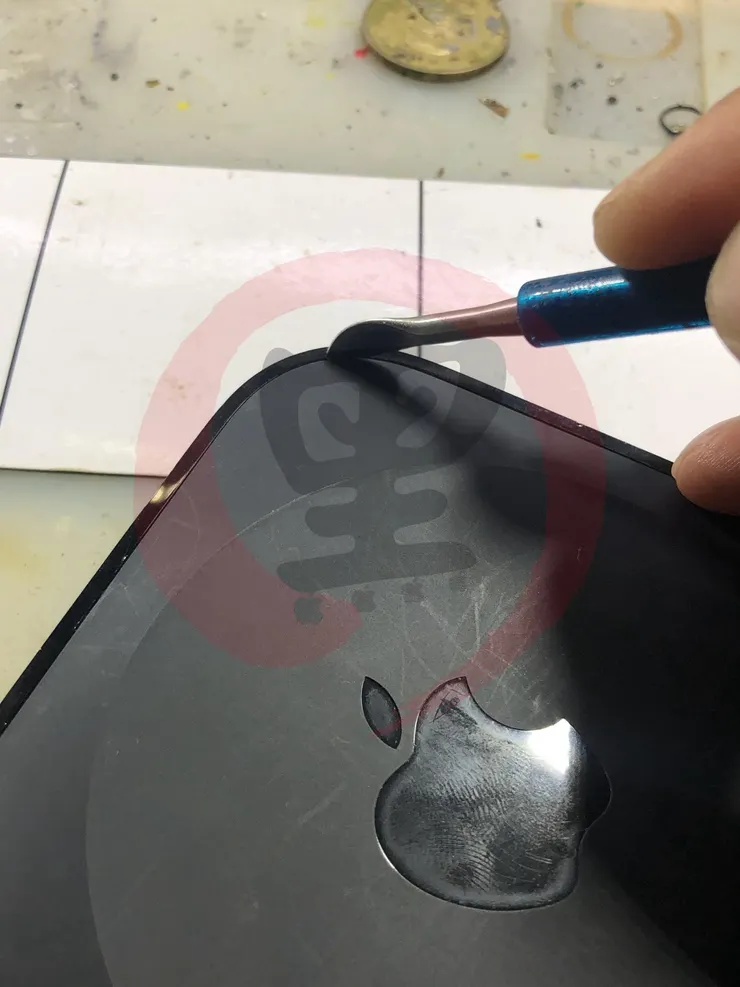

我特別準備了一隻湯匙來挖這個塑膠板，卡榫式設計，拆除時外觀多少會有磨損

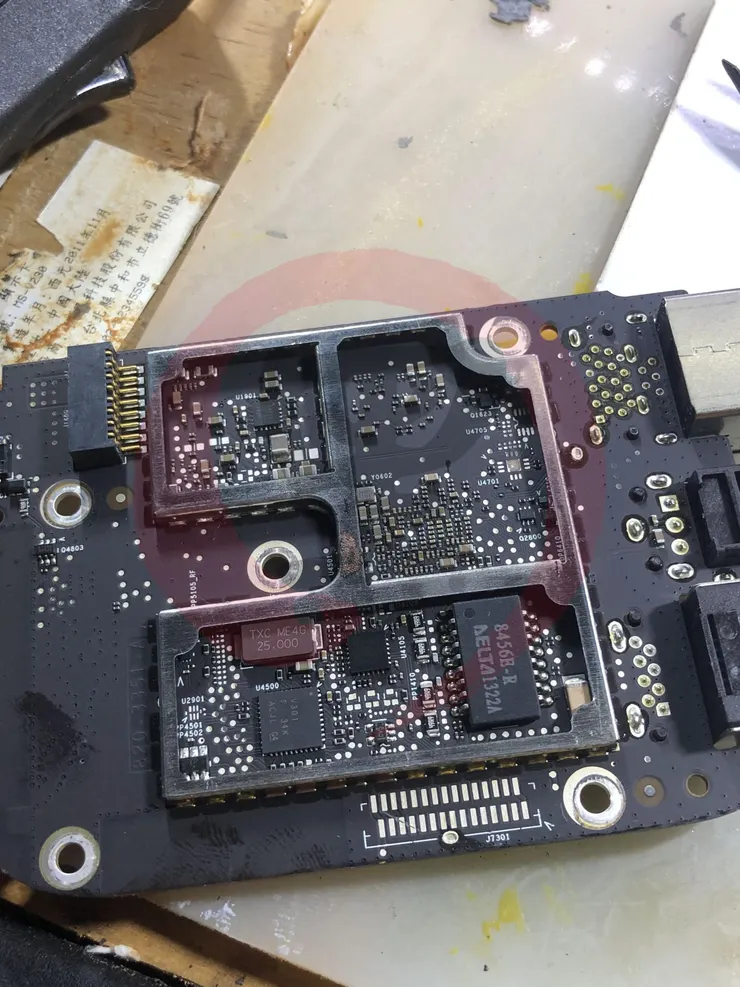

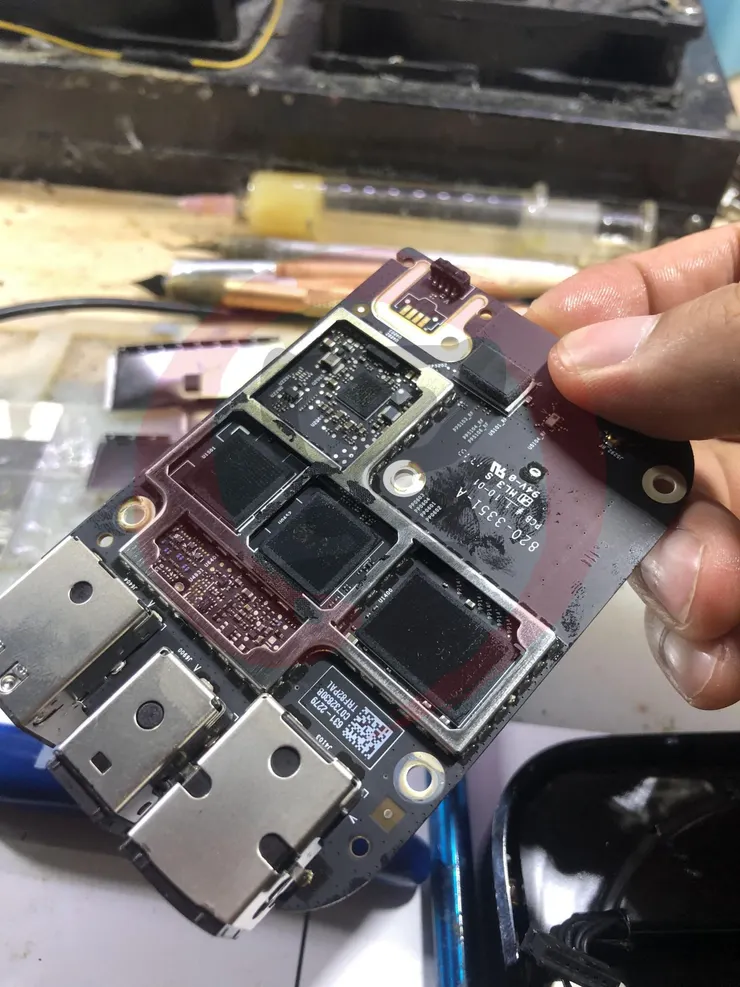

主機板的部份，我就不多介紹了，可以去翻前面的文章
這週修到的 APPLE TV3 有二種型號 A1469 與 A1427 ，這兩款還真的不是只有型號上的差異，內部都不大一樣，舊款的 A1427 內部是主副電源設計，而 A1469 是單獨立電源，其它的架構上也有蠻大的出入

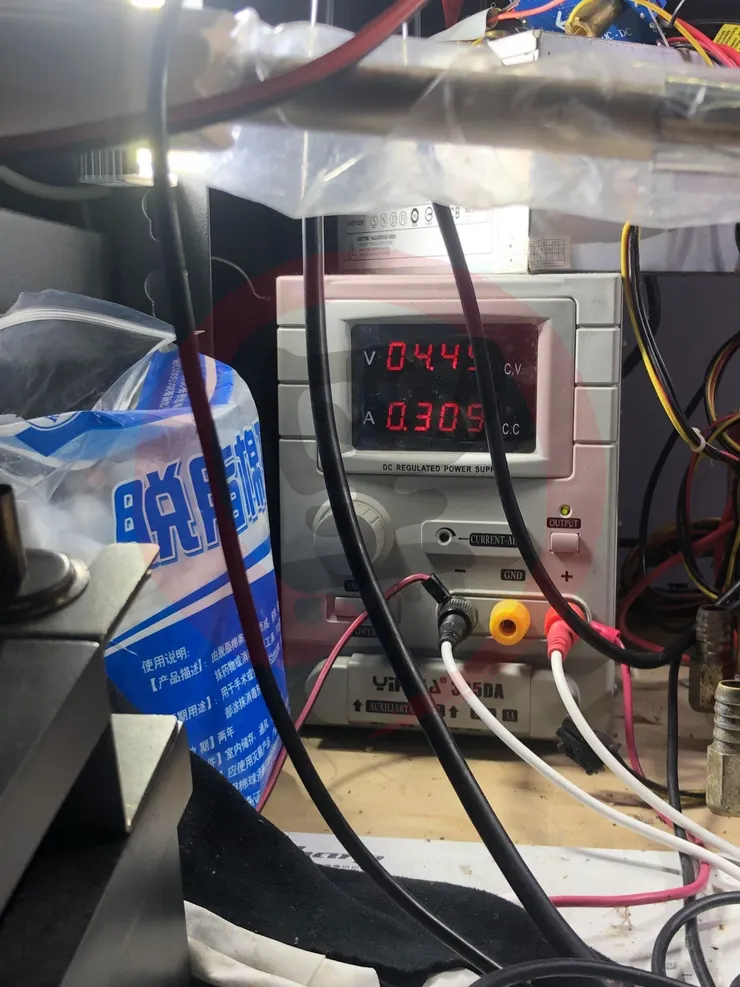

APPLE TV3 上電就直接進入待機，但是一開始電流不會那麼大，一般是從 80~90ma 左右起跳，這個明顯約 300ma 左右

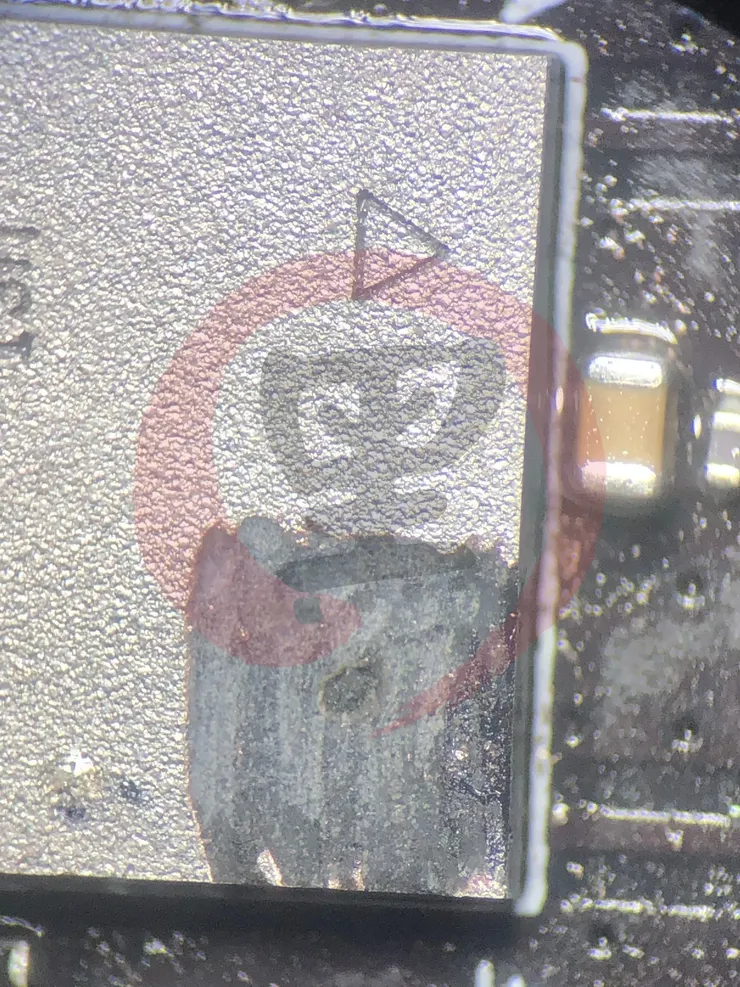

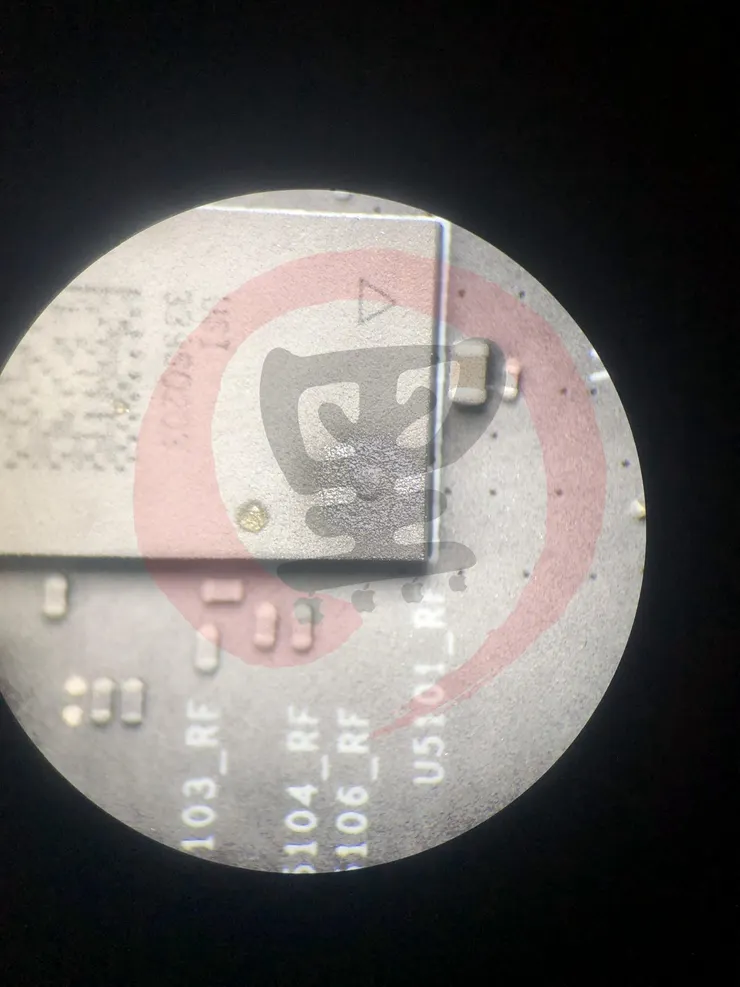

在顯微鏡底下環視過了一遍，發現 WIFI IC 已經冒凸點，稍微上一點松香就看的出來
一般來說，這種 A5 架構，可以直接卸除 IC 並且更換，但重點來了，我那來的 WIFI IC ，這個時候會動用到手動打磨機

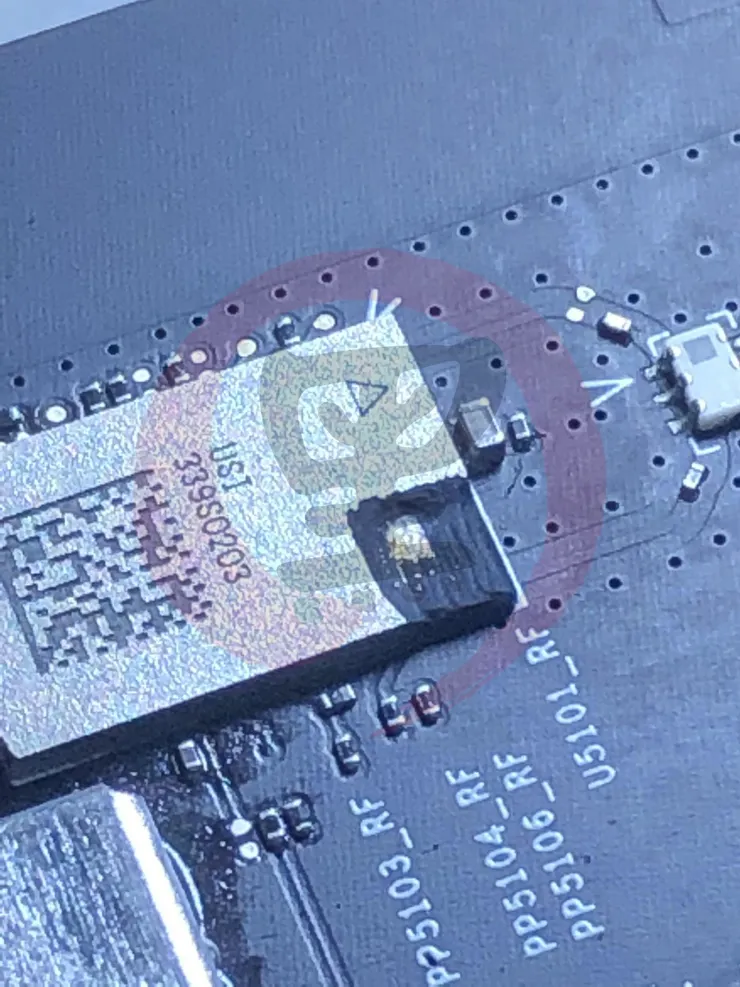

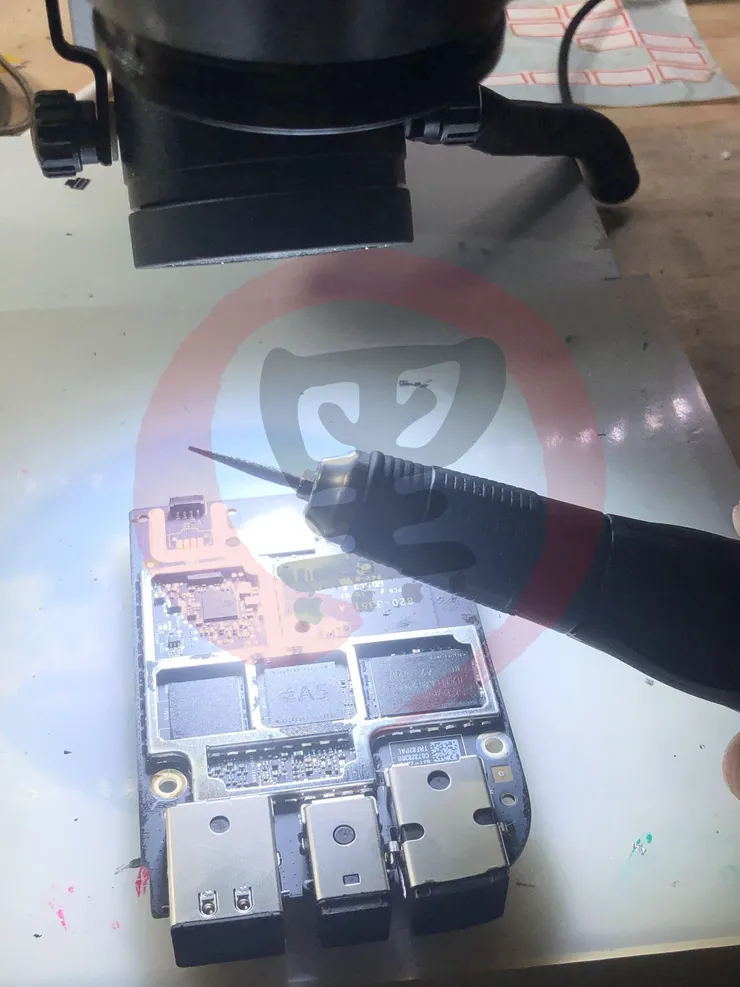

設定高轉速，將標記的位置給慢慢磨開
先用高轉速將表層磨開，在調整到中轉速

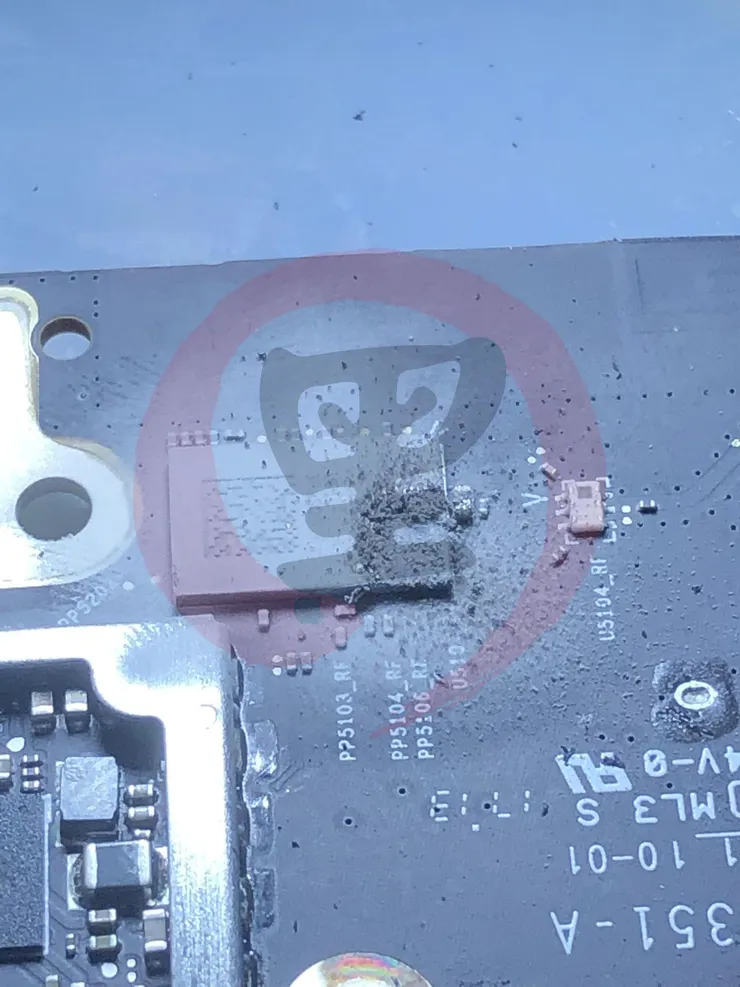

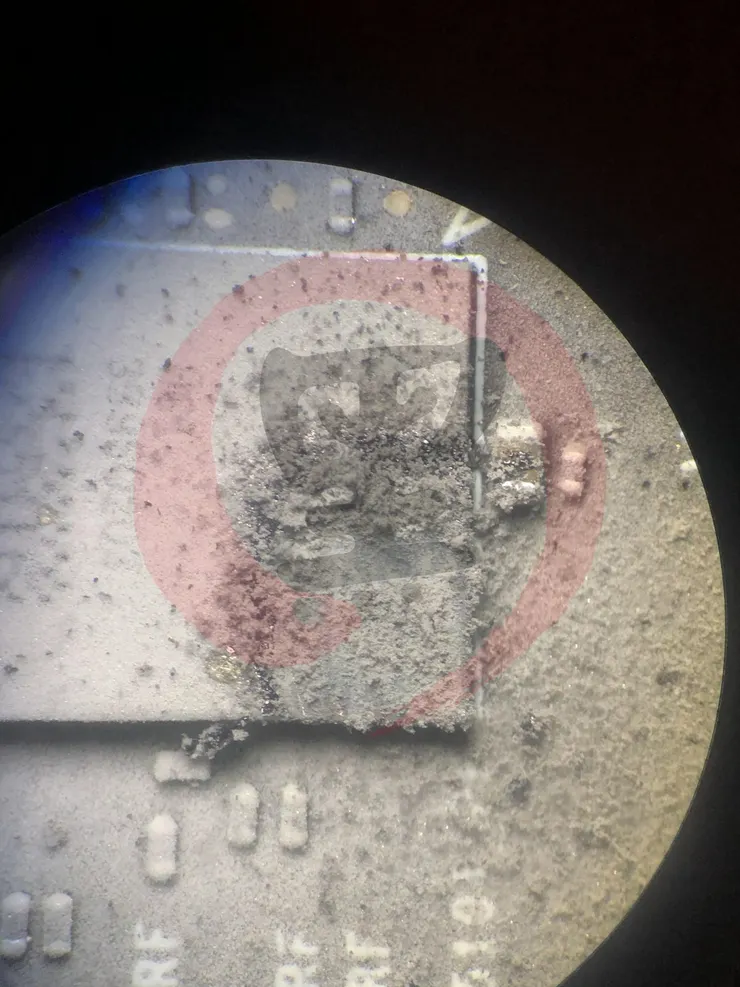

在磨開上層後，可以看到當初灼燒到穿孔的位置，還是那麼的明顯

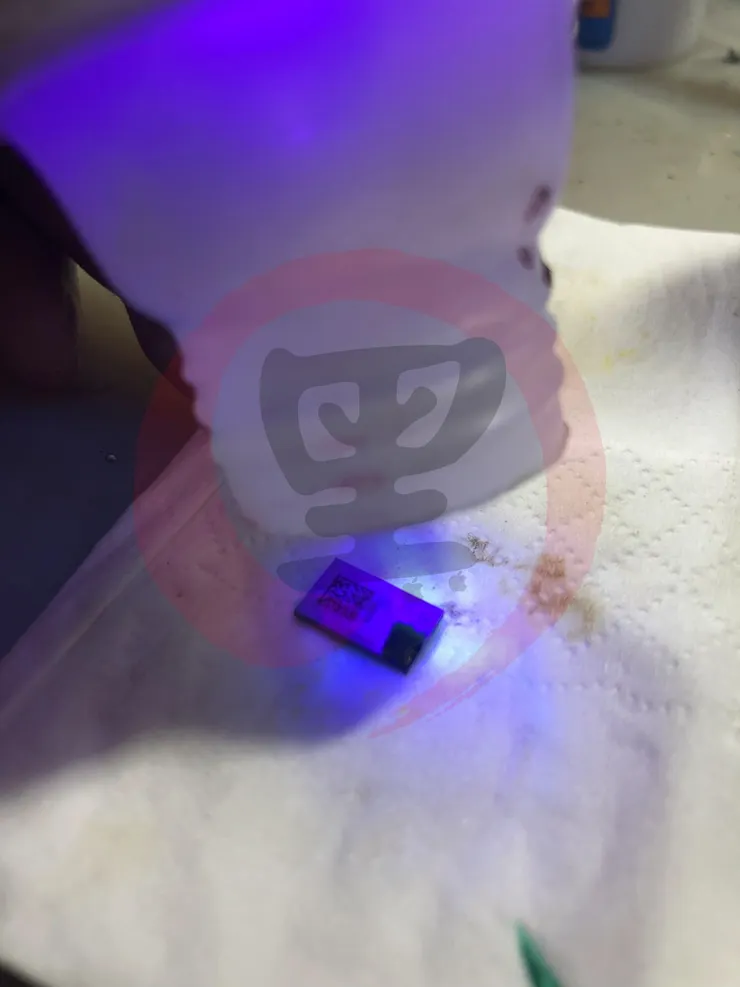

磨開最主要的目的，主要是看內部集成電路，是能有能直接替換的電子元件，磨到該處可以看到一個反光的亮面，很可惜這種反光亮面，就一定是晶片本體，沒辦法直接替換掉

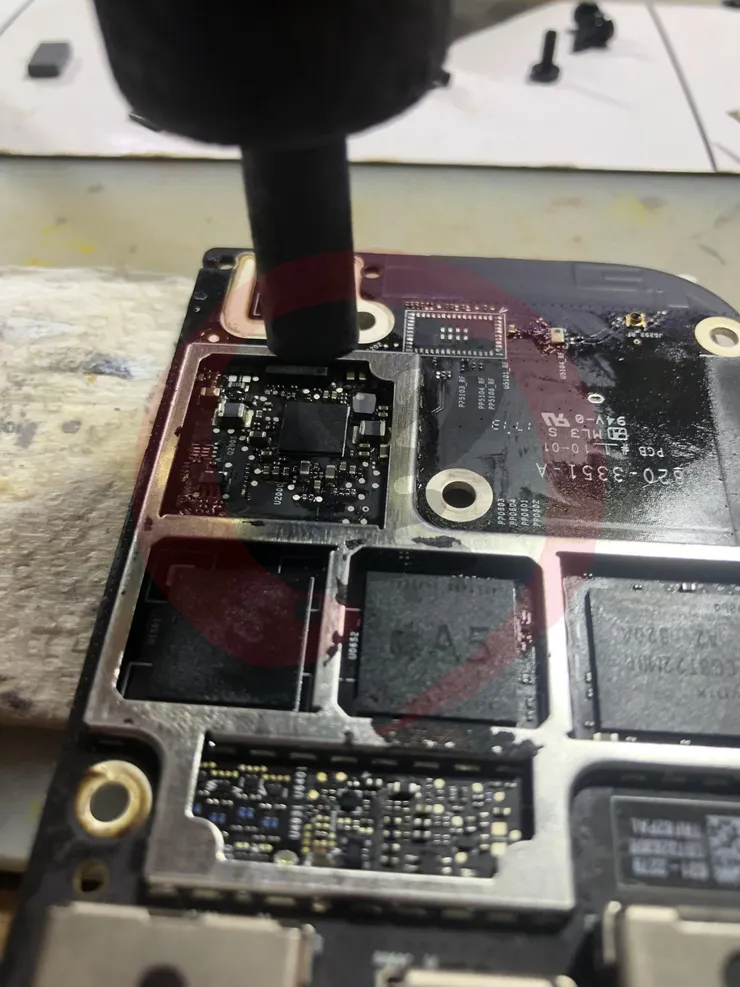

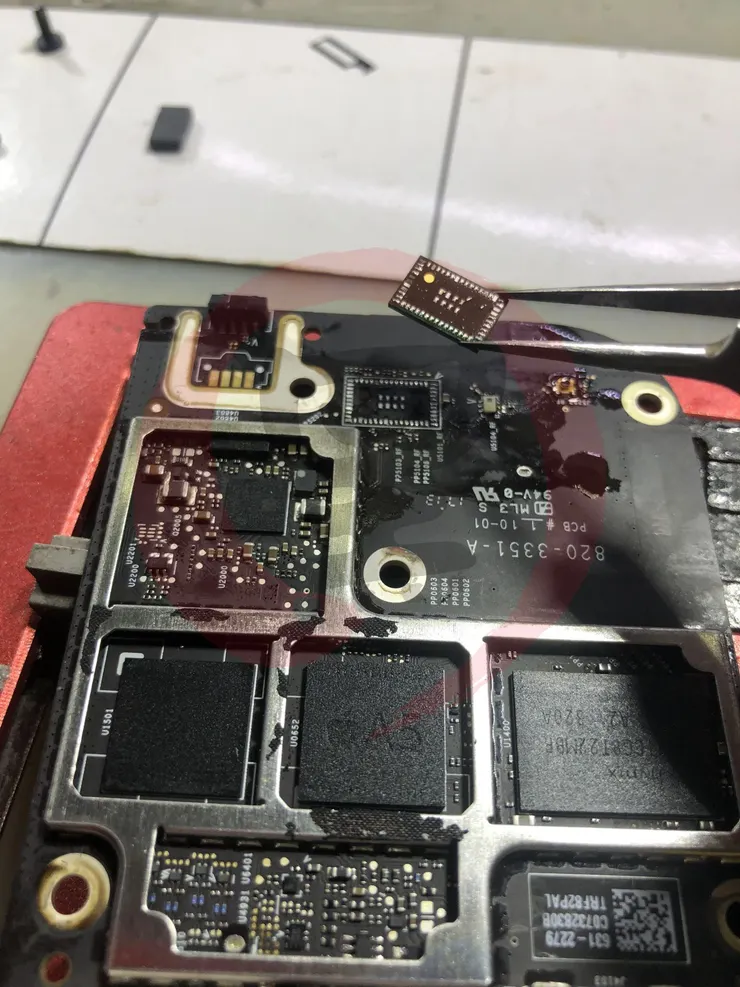

那就不需要在磨下去了，熱風槍 320 度直接取下

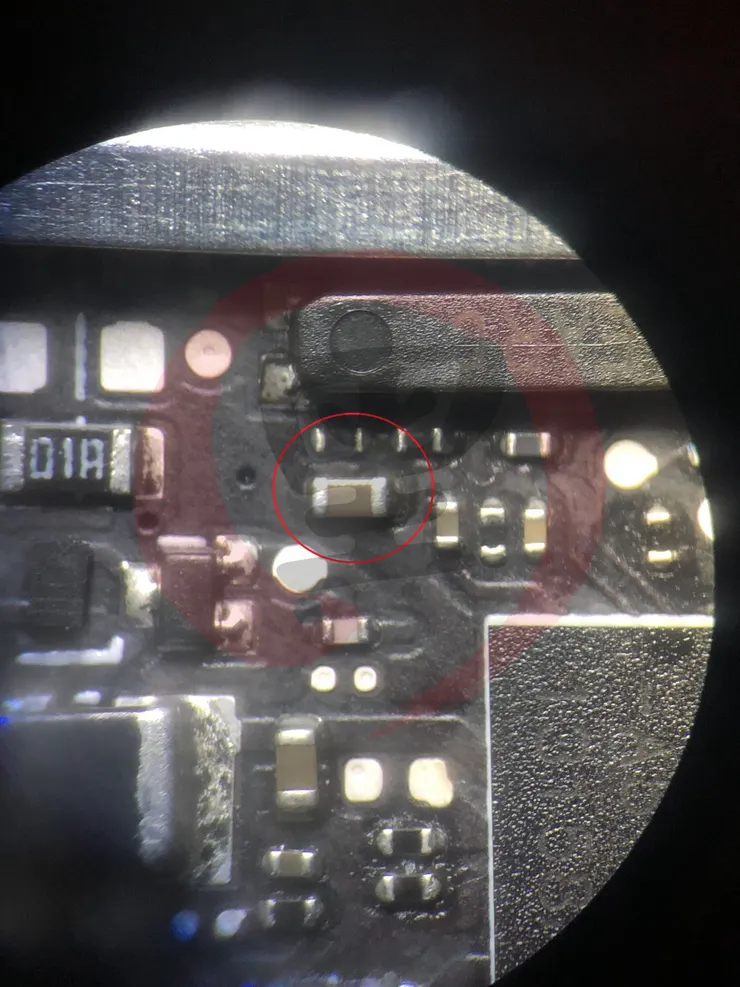

取下之後，待機電流雖然變小了，但是一樣不閃燈，也就是沒有正確的進入待機程序，經排查後，發現該電容應該要有與變壓器相同電壓，但卻沒有測量到電壓
延者 PCB 板上的線路推測（因為沒電路圖，所以都以盲修推測的），是主供電的某個電路

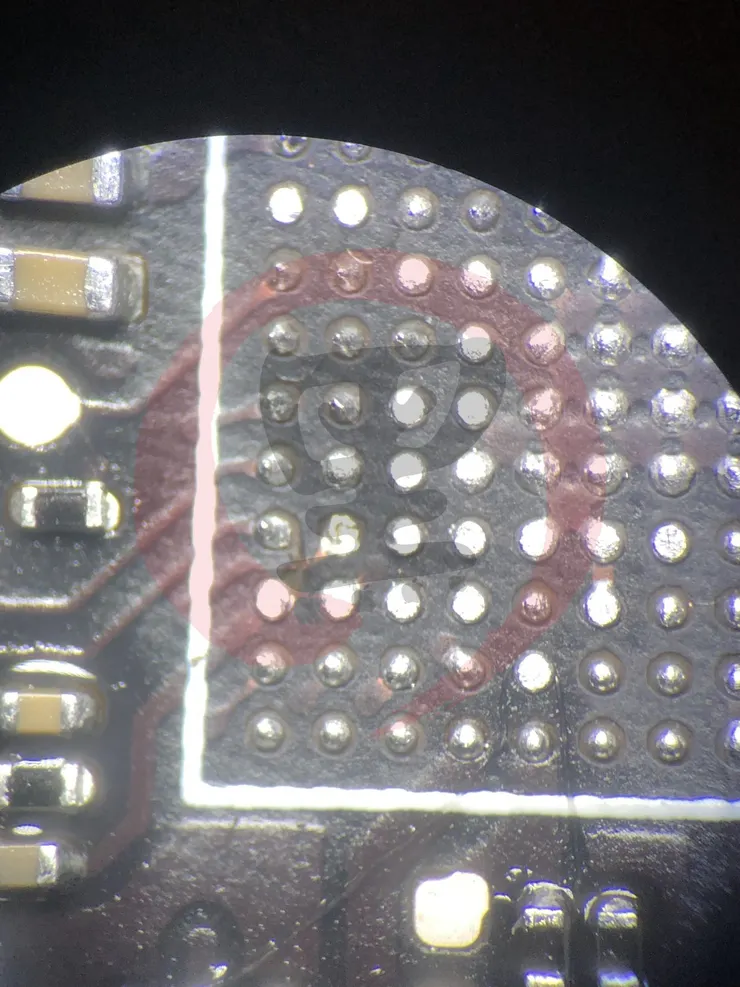

將主供電晶片取下

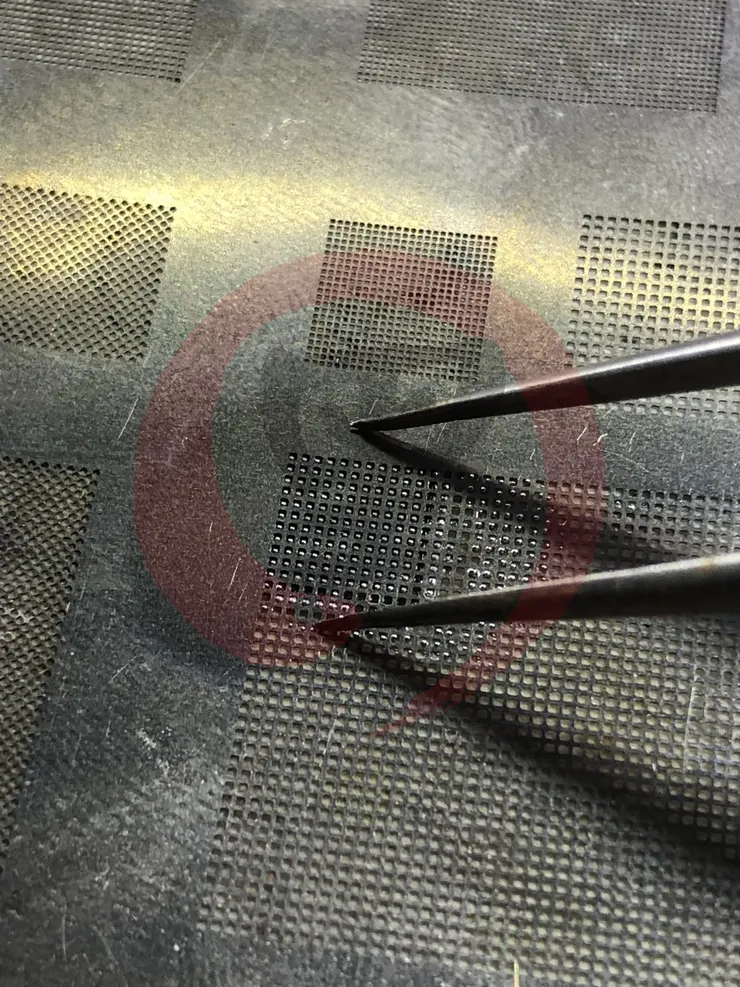

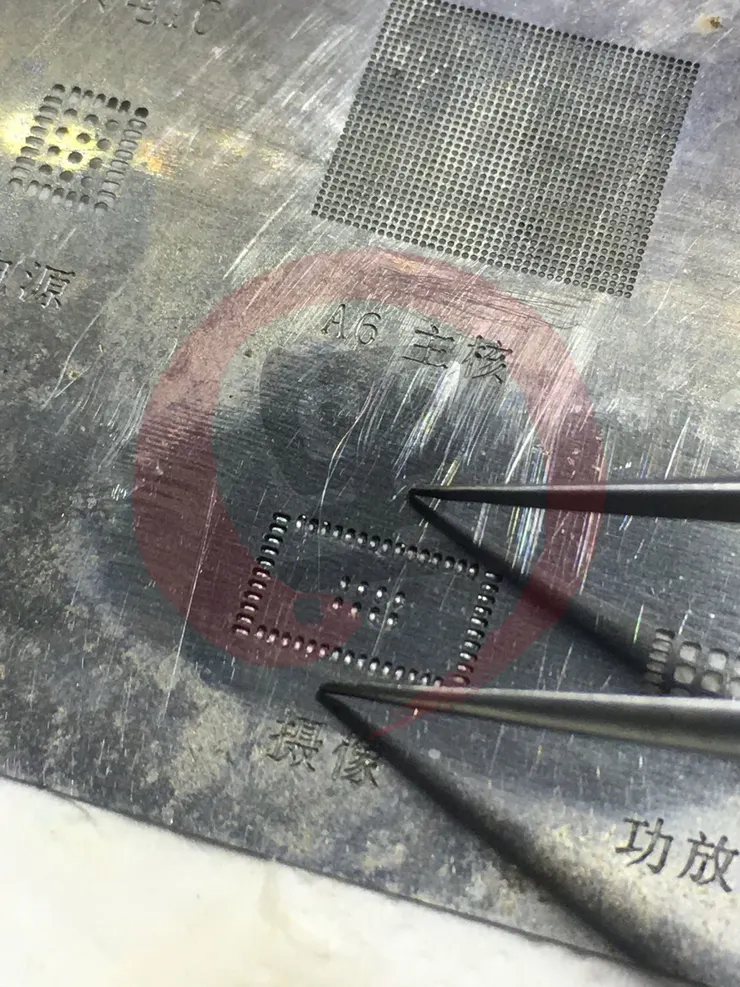

重新植錫

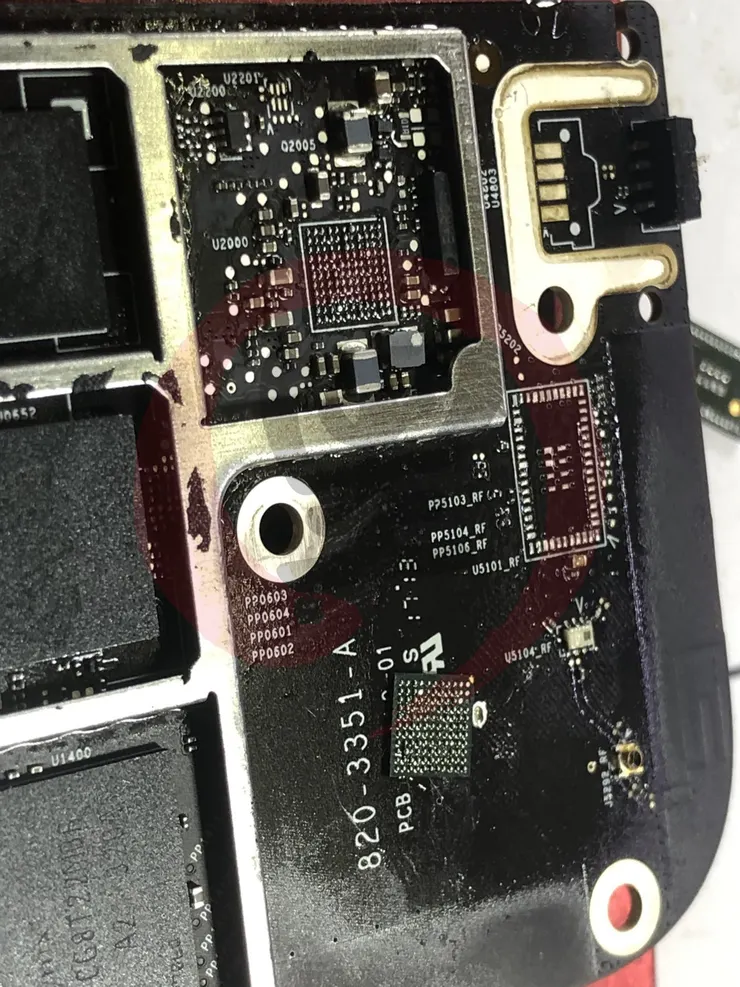

取下晶片後，測量主機板二極體值為無窮大，推測該線路只有一個目標物，並用手術刀將斷線路割斷

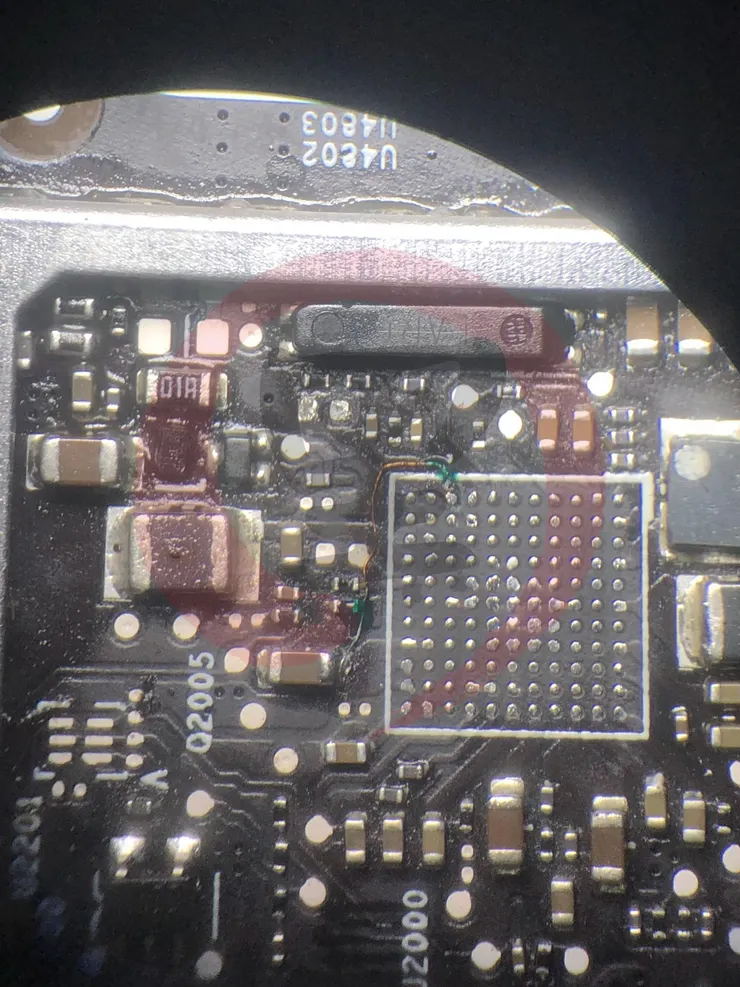

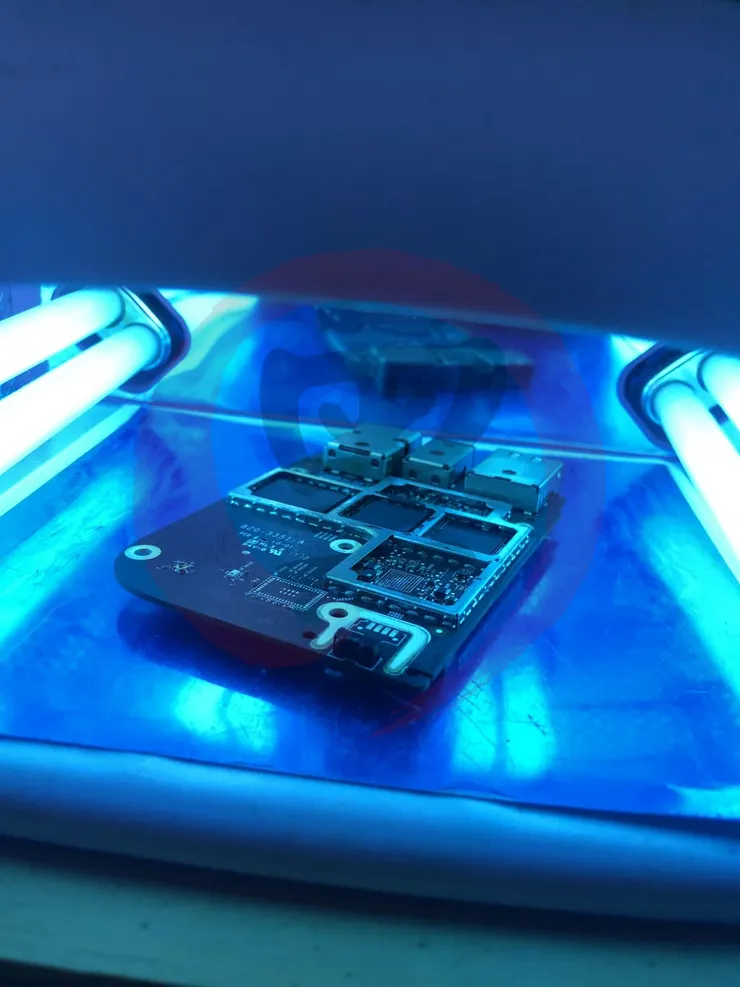

我將原線路斷開，從它處拉了一路相對的供電進來
把該線路拉到外圍
晶片本體的二極體值偏低，只有約 17 左右，正常大約在 345 ，再將晶片回焊，也可以測到借電的電壓，但依舊無法進入待機程序

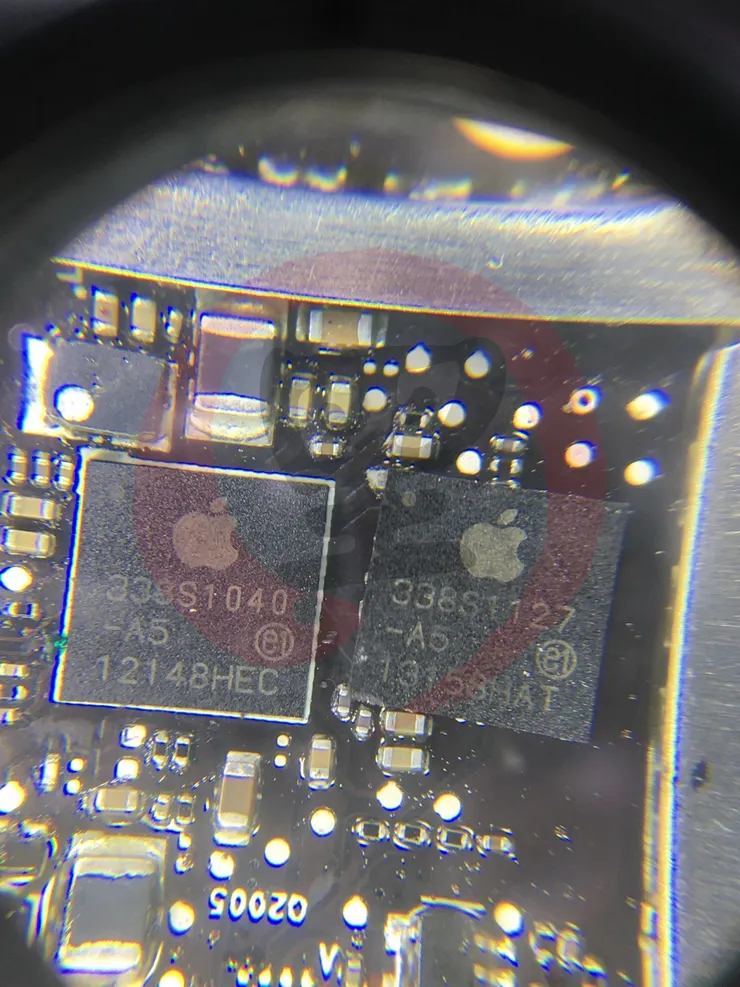

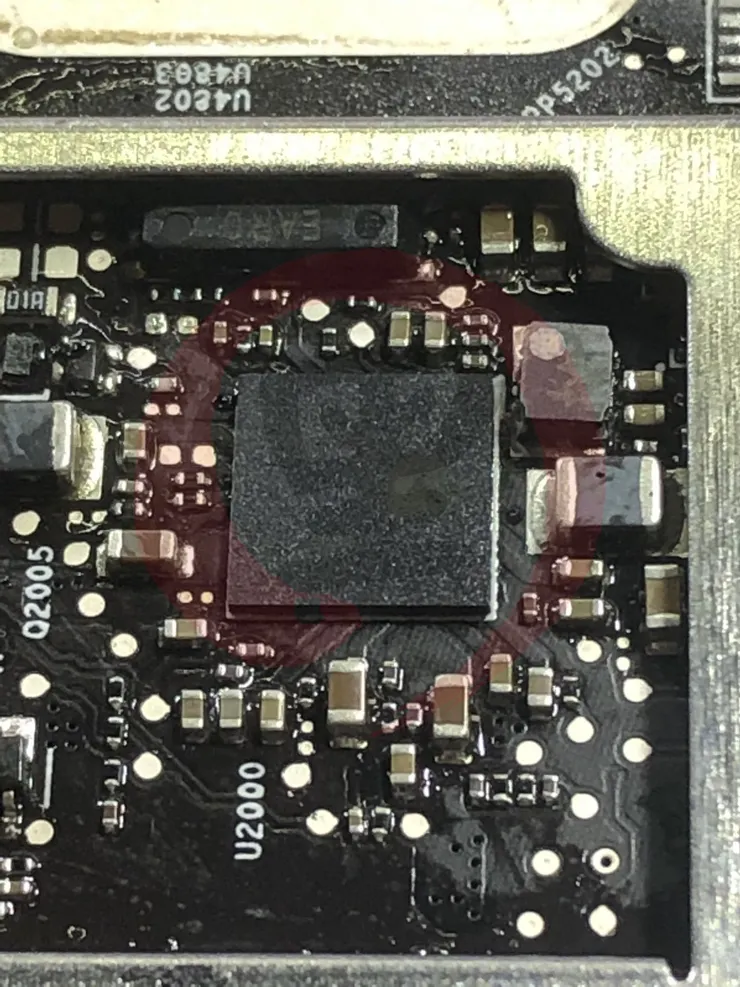

我花了二天的時間，找到了一顆通用的 IC （338S1040）（338S1127），這兩顆都是 APPLE TV 在使用的電源 IC ，而且可以通用，我把原切斷的線路補回，並且更換替代的晶片
因為沒有可替換的 WIFI IC 所以，這顆也只能先裝回去
APPLE TV3 用的 WIFI IC 角位與 iPhone 5 相同但料號不同，能不能跟 iPhone 5 通用，無法證實，因為手邊沒有 iPhone 5 的料件板能用了，可以確定跟 5C/5S 是絕對不通用的

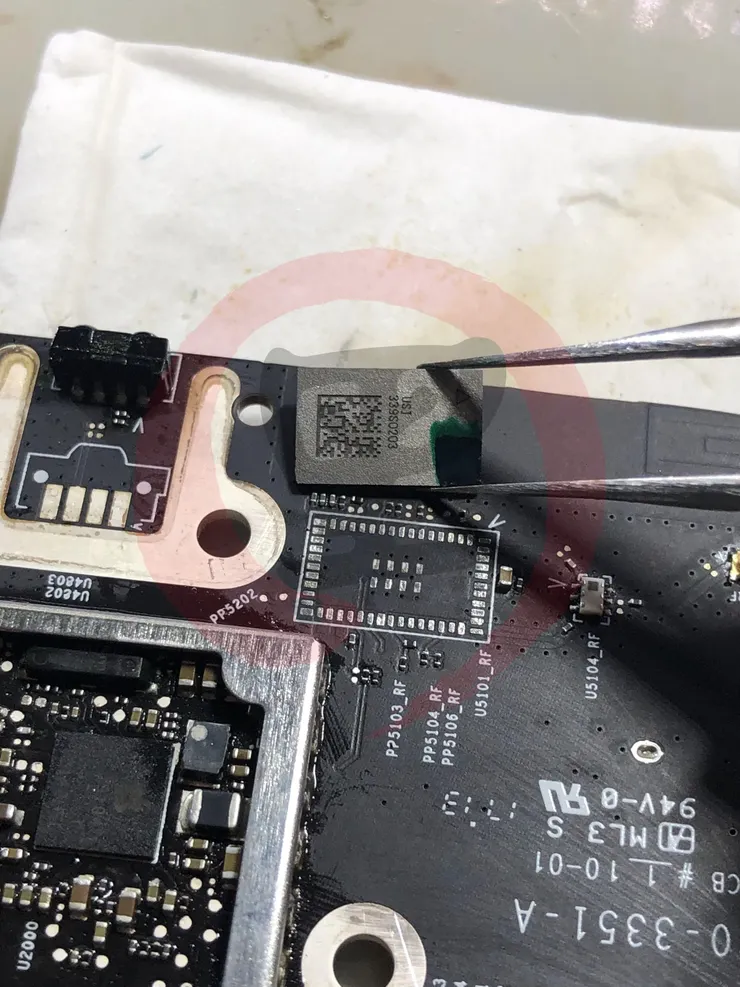

晶片回焊

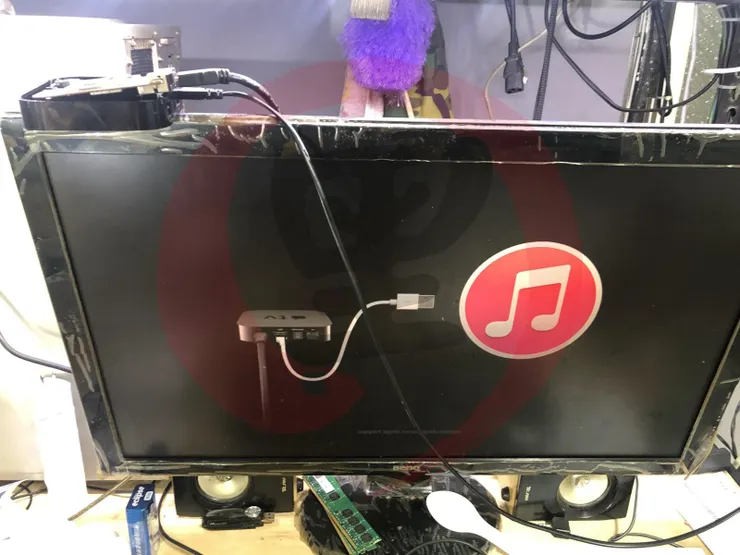

再次上電後，待機電流約 140MA 左右恆定，與正常待機電流不同，但可以確認有進入待機，接上電腦顯示 iTunes 刷機模式

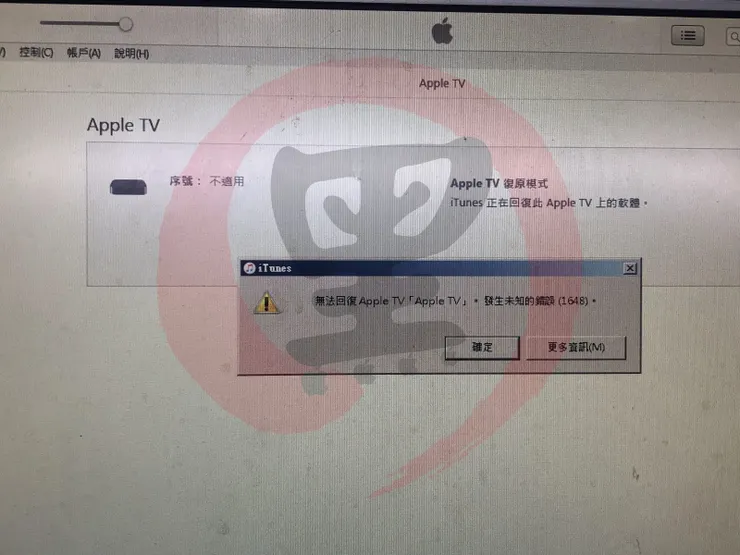

在刷機時出現了某個未知錯誤 1648
排除掉 未知錯誤 1648 的問題後，就完整刷機程序了

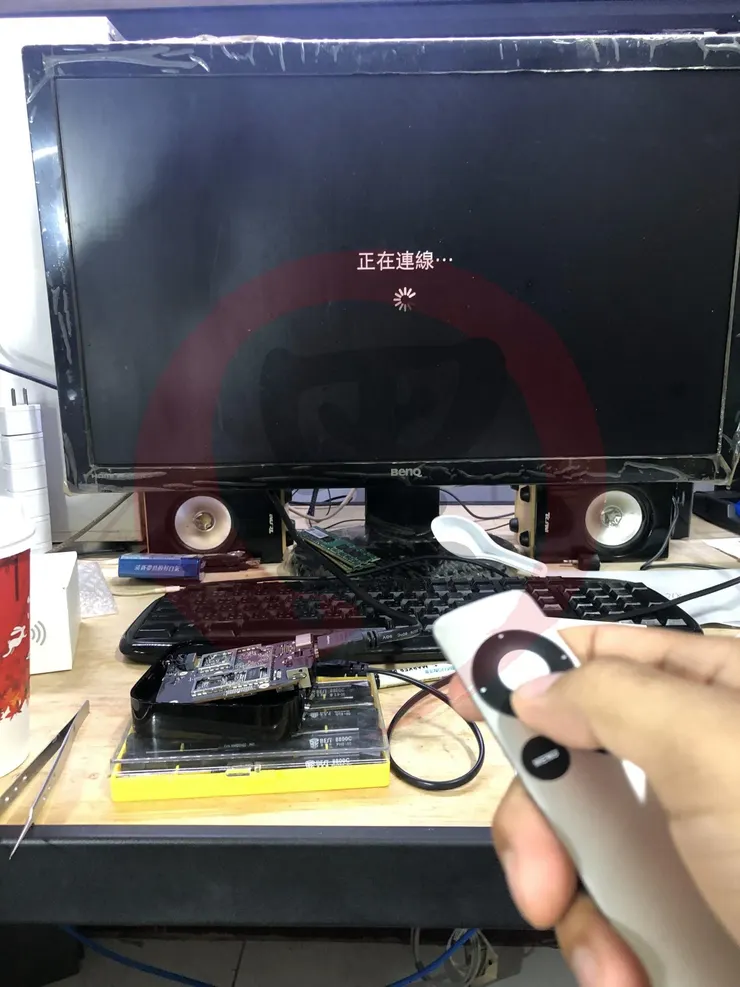

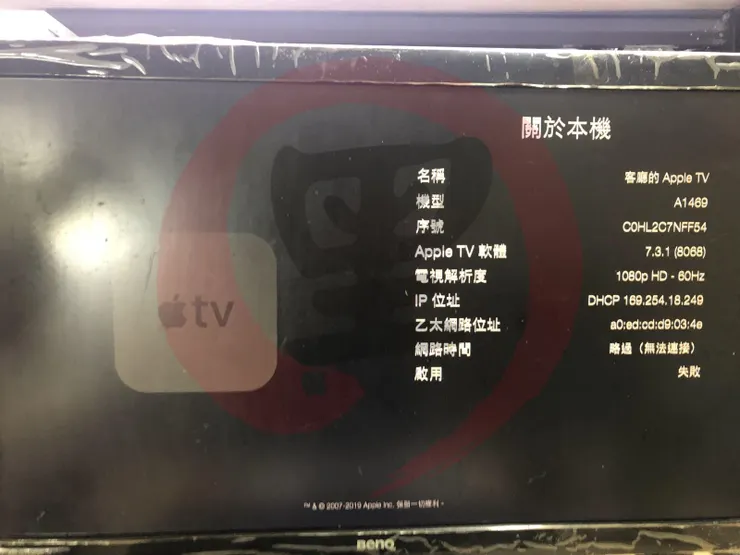

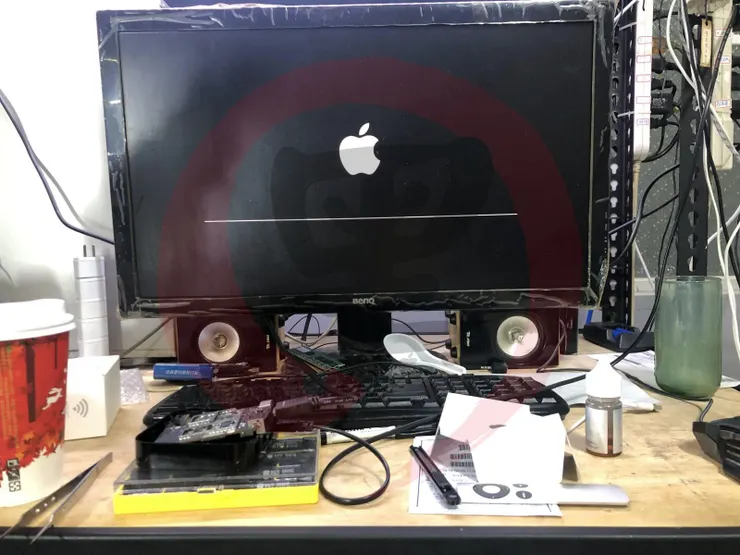

APPLE TV3 可以正常的進入待機程序與主介面
但有一個很大的問題，就是它的 WIFI IC 還是壞的，所以這台 APPLE TV3 就變成了一台，沒有網路的 APPLE TV3 ..............
總結還是那句話 APPLE TV 的零件很少，比日本壓縮機還要稀少～～
