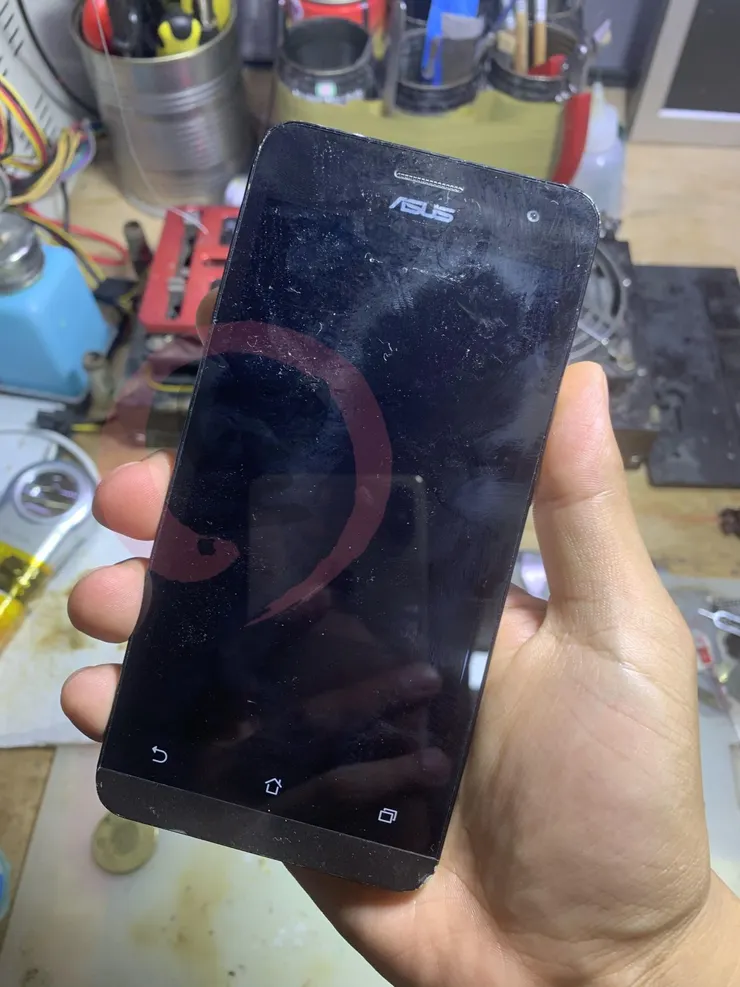

各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 ASUS A500CG ，好像也叫是 ZF 系列，好像也叫 ZF5 又好像不是，反正華碩的手機命名時常搞混
這台手機是我從美國學校那裡拿回來的，總共好像拿了四五台，這是其中一台，這隻手機機齡蠻大的了，印像中賣的還不錯，因為在那個時期，很多人都拿這一隻手機，華碩手機銷售的策略，其實還是不錯的，我們吃這行飯的，華碩絕對是大宗，因為從電腦主板、顯示卡、路由器、筆記型電腦、手機、電腦螢幕都有很多華碩壞掉的產品來修，所以華碩的電路一定要熟～～

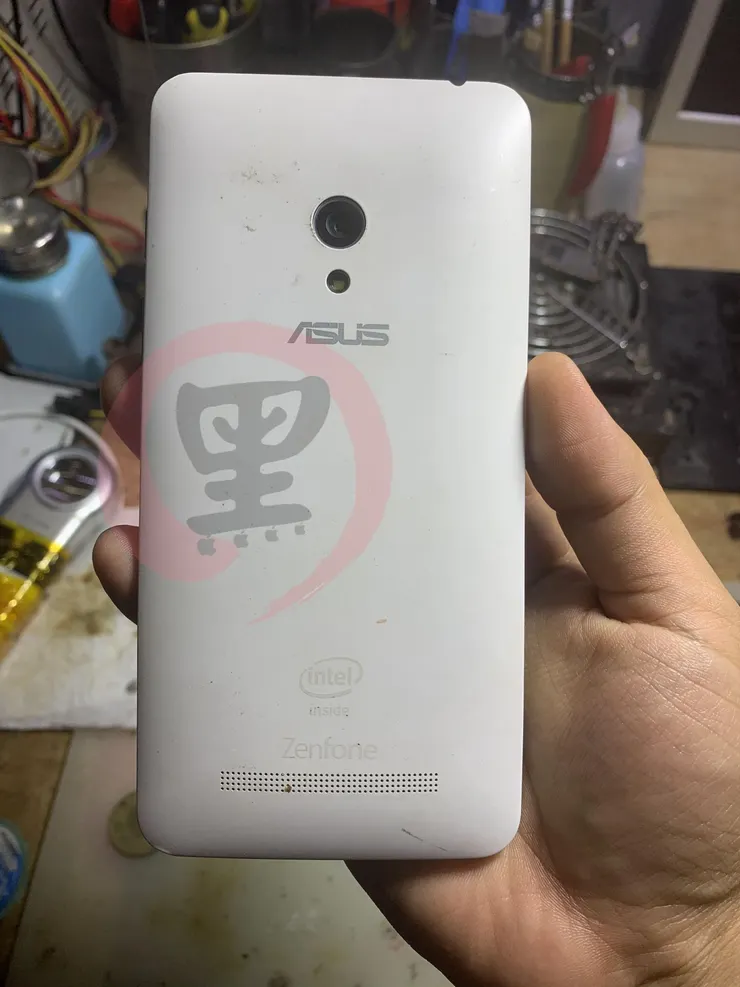

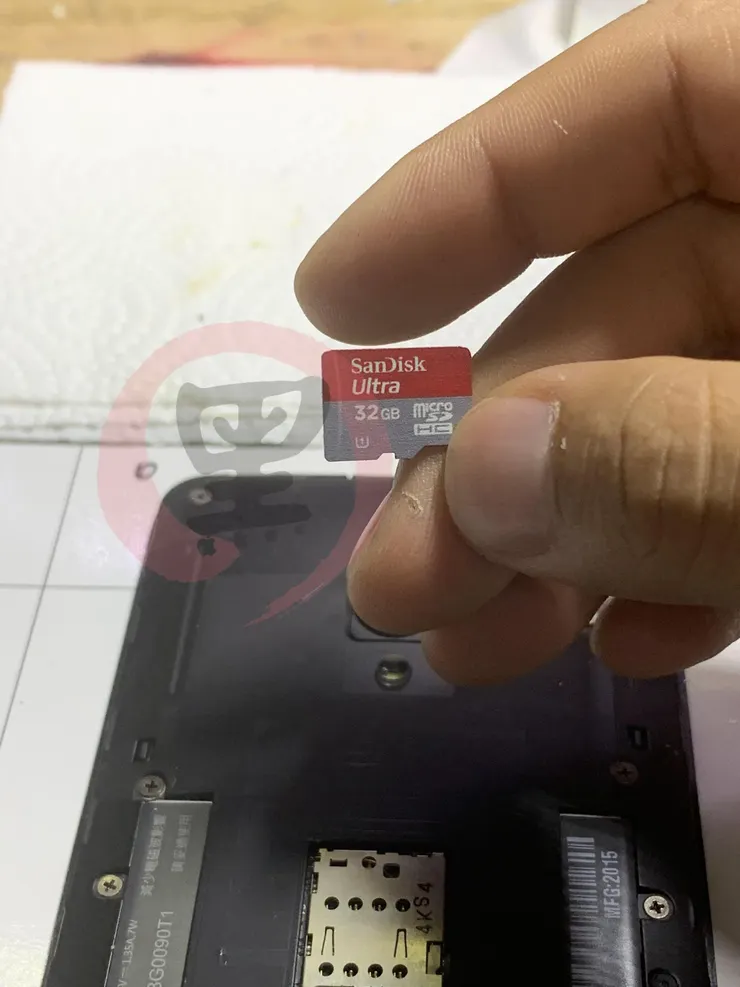

背蓋直接打開就可以了，內部採用雙SIM卡糟，還有一張 SD 卡 32G

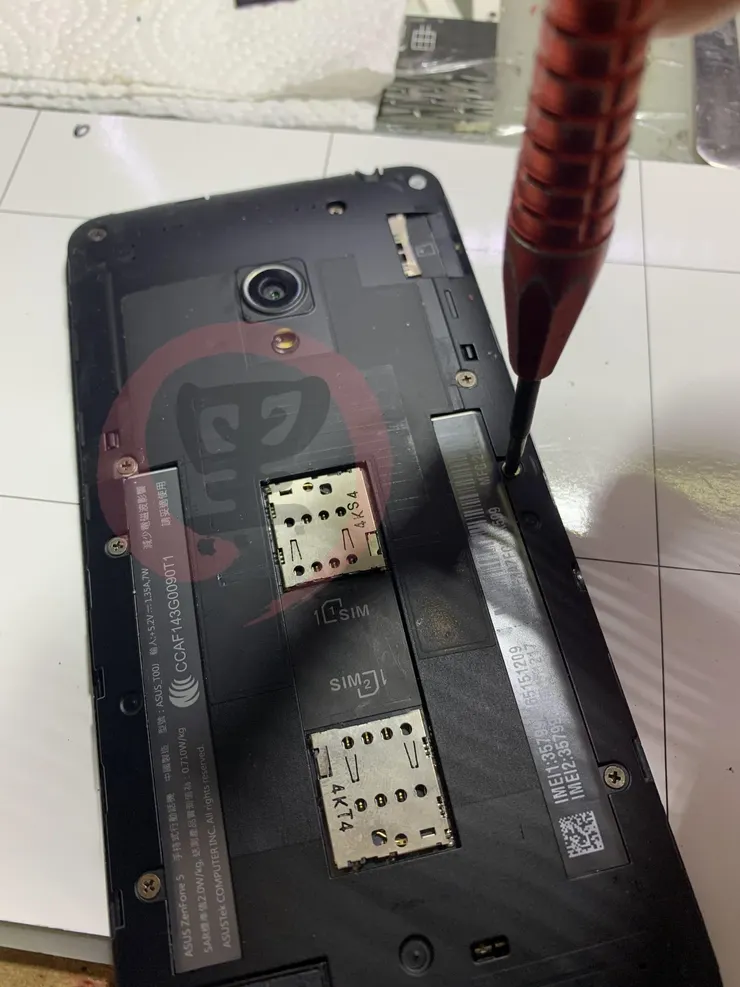

外部採用 1.5x 的十字，全部旋開就可以卸下背框

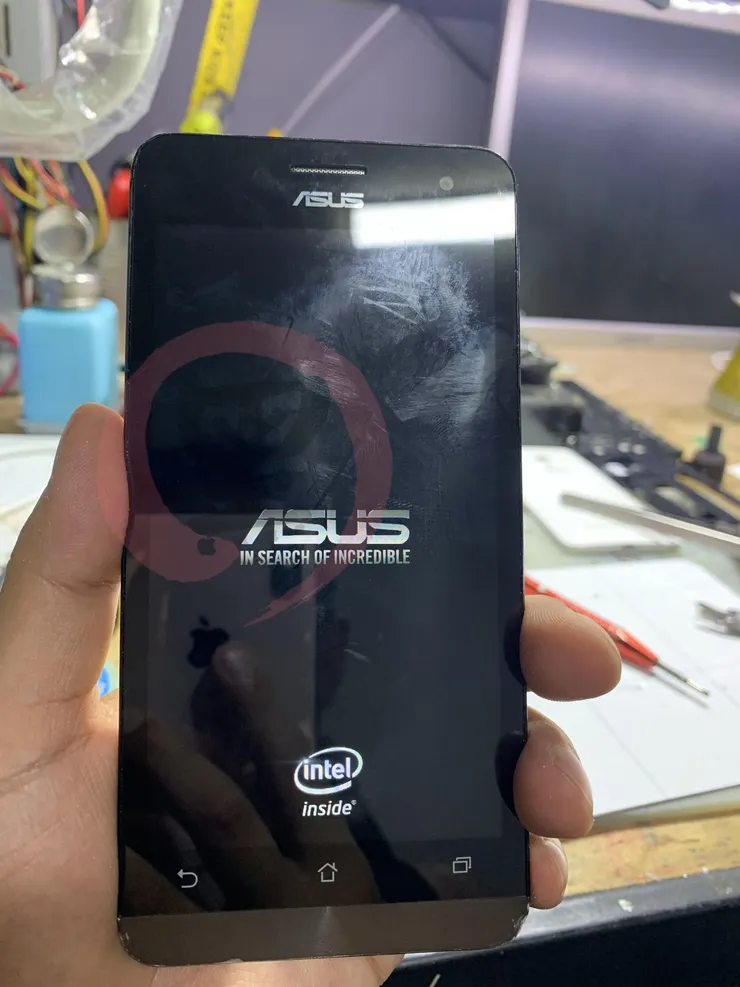

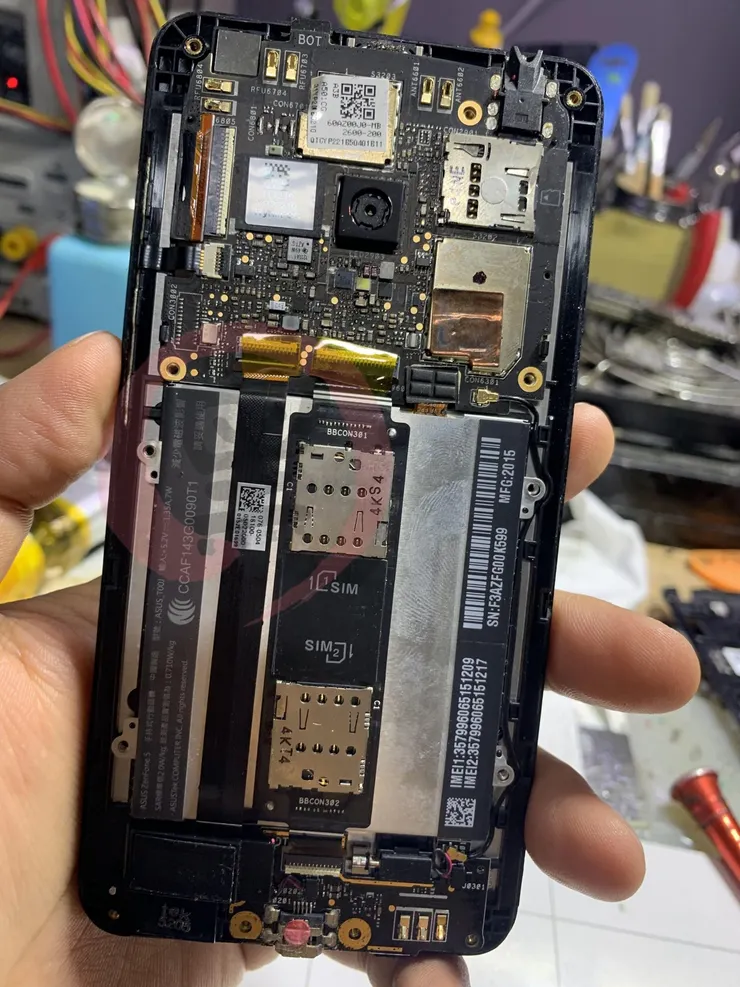

卸下背框後，我上電一次，發現是可以開機的，但插充電器會跳保護，代表 5V 一定有短路或異常，否則不太可能跳保護

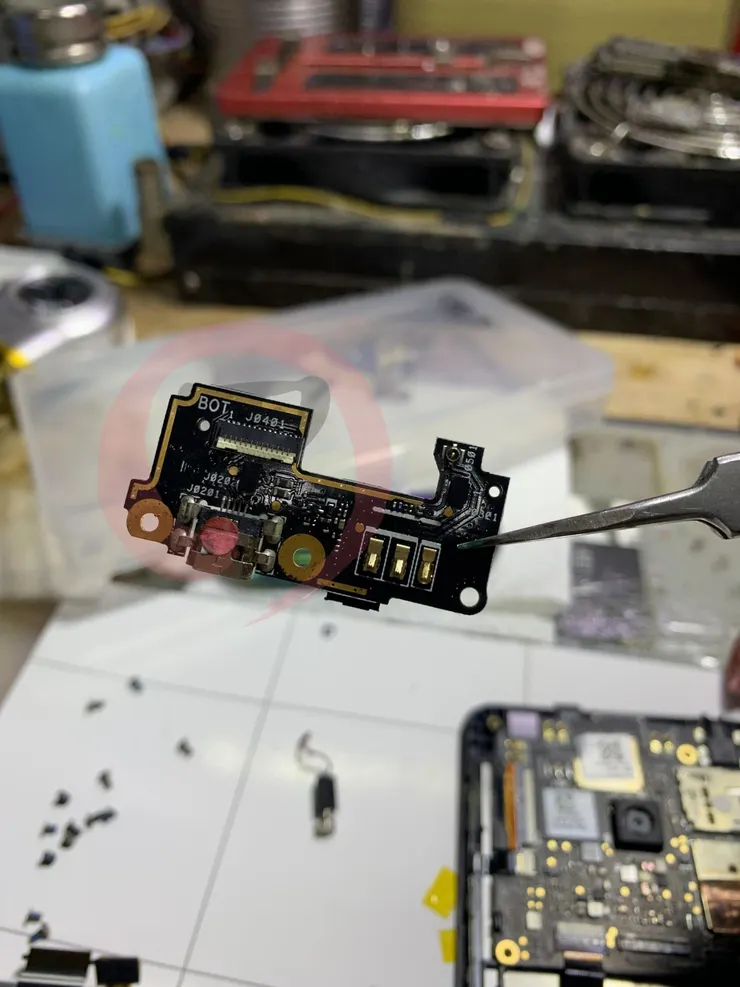

尾插是可以單獨更換的，但重點還是要看，到底是尾插模組 5V IN故障，還是充電管理晶片的 5V 異常

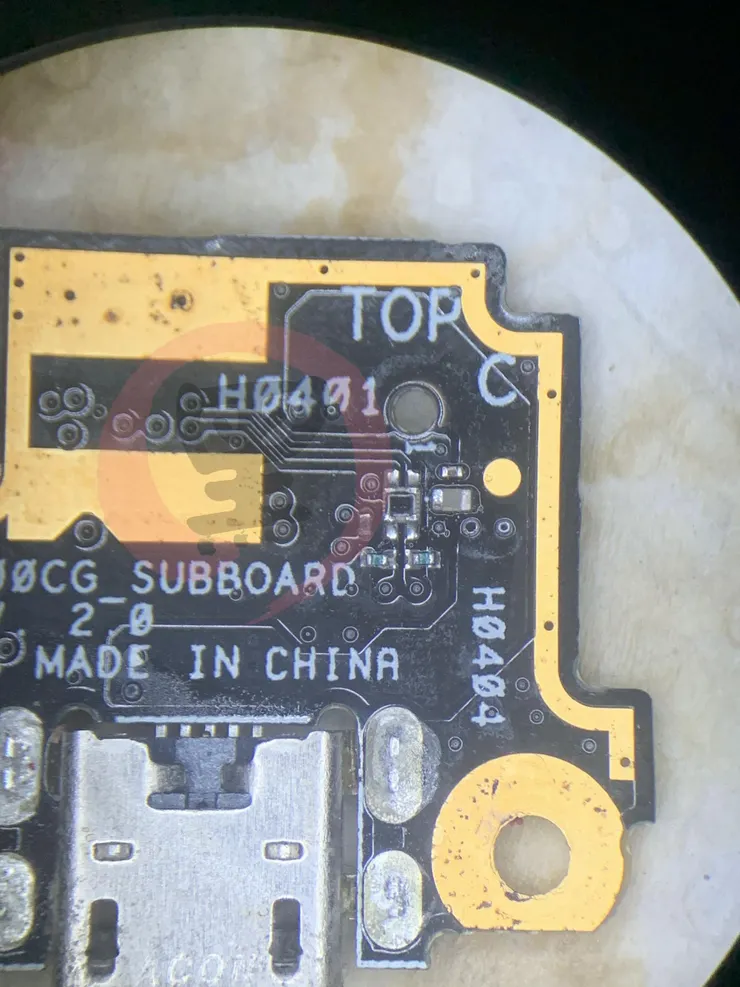

尾插小板上有一些電子元件，先環視檢測一下
數據傳線路
背面有保護電路與一些連接座

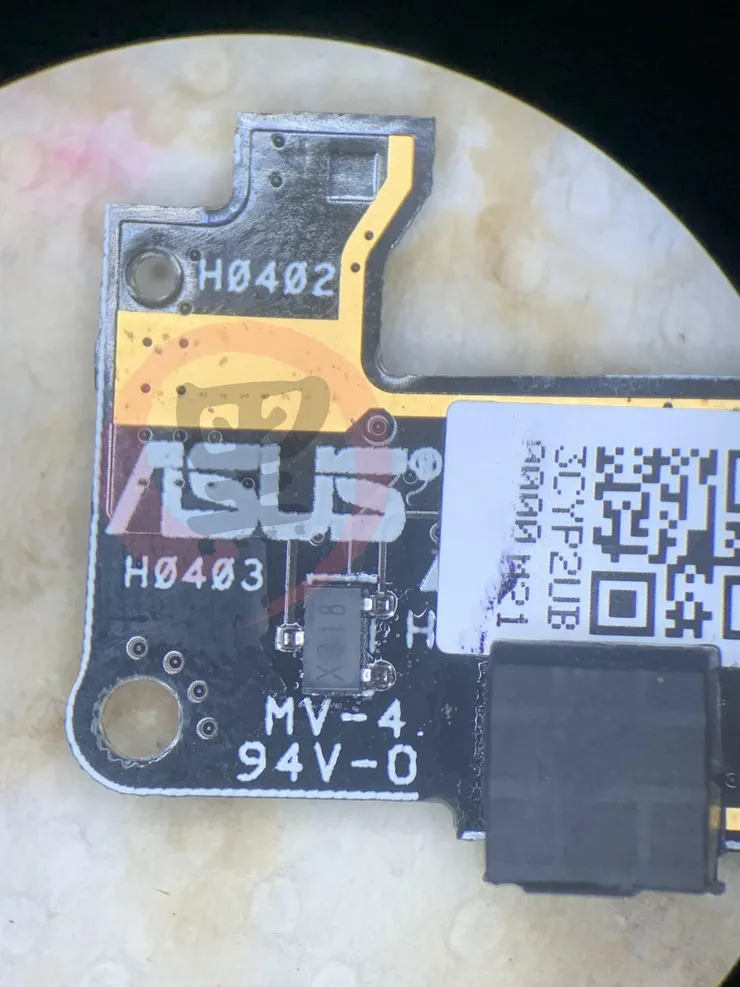

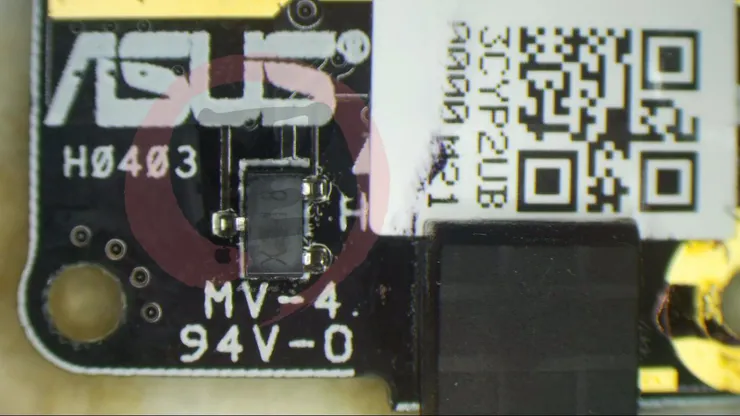

第一時間，我先從這個疑似不知道什麼管的元件開始查，可能是場管，也可能是三極體或者是其它複合管

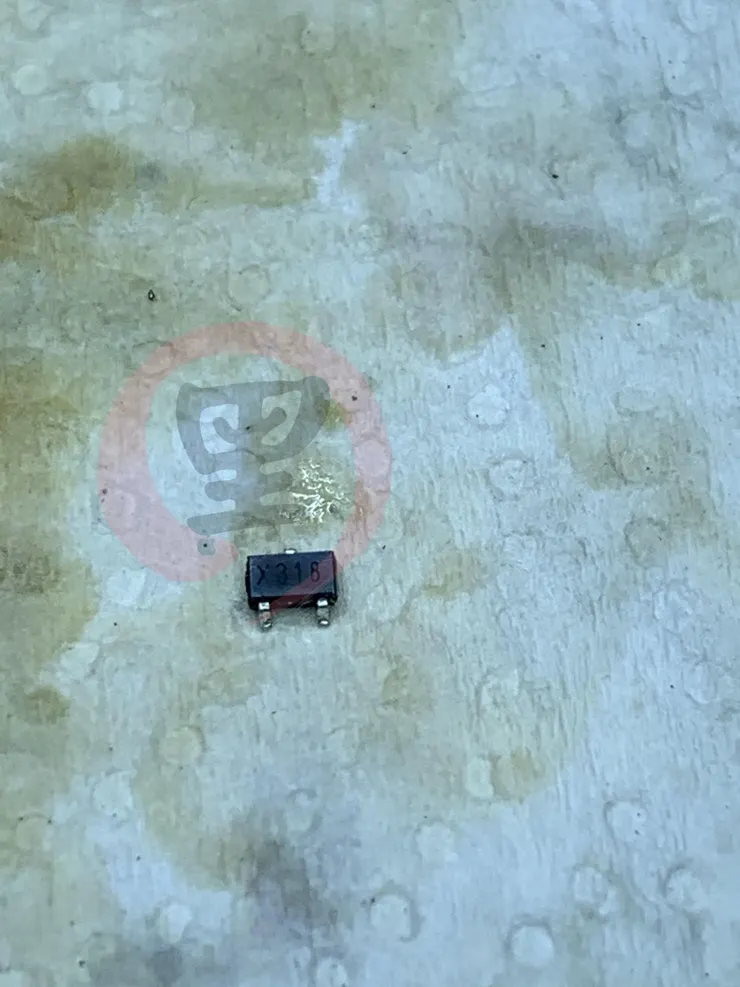

熱風槍 240 度將元件取下，先用三用電錶確認該元件，沒測出毛病，只能說可能沒壞，但不保證一定沒壞

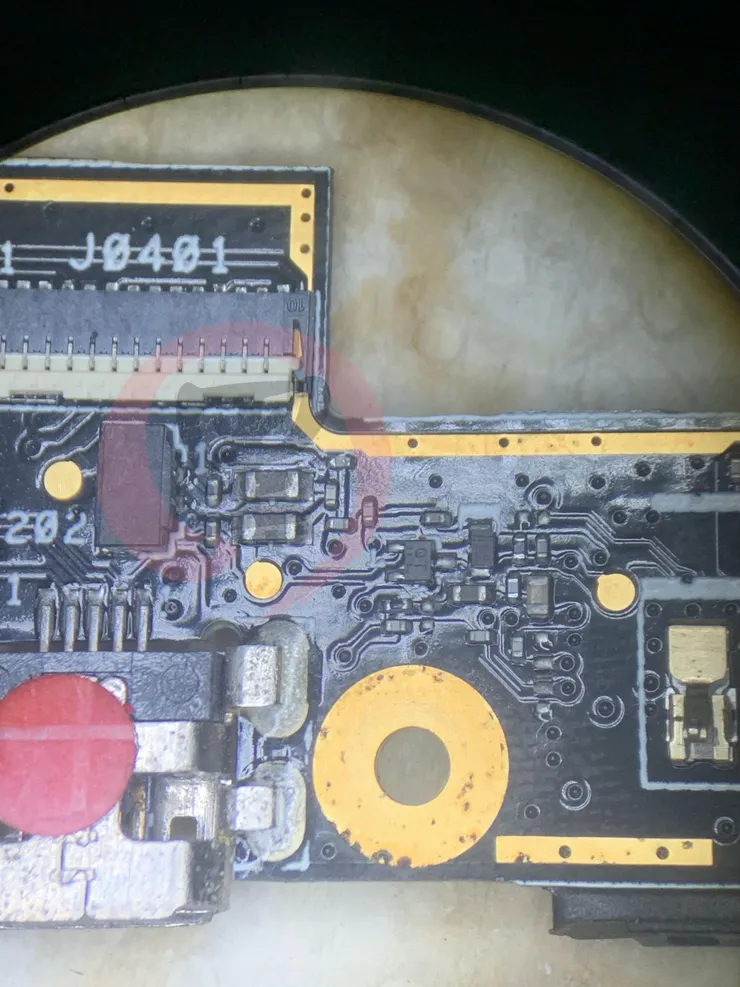

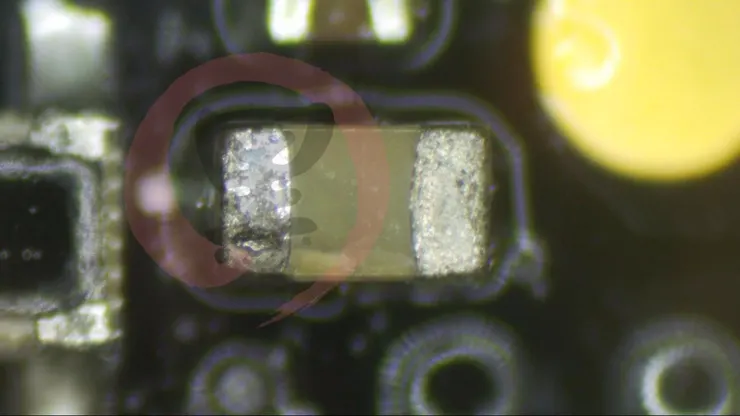

大概再環視一下，找到了 5V 的濾波電路，可以看到電容下方有一條不規則痕跡，就是它了～～幹它！
5V IN 只有一個濾波電容，所以必需更換良品，不可以省略掉，雖然沒有尾插的電路圖，但可以從電容的顏色上去區分，電容的耐壓值

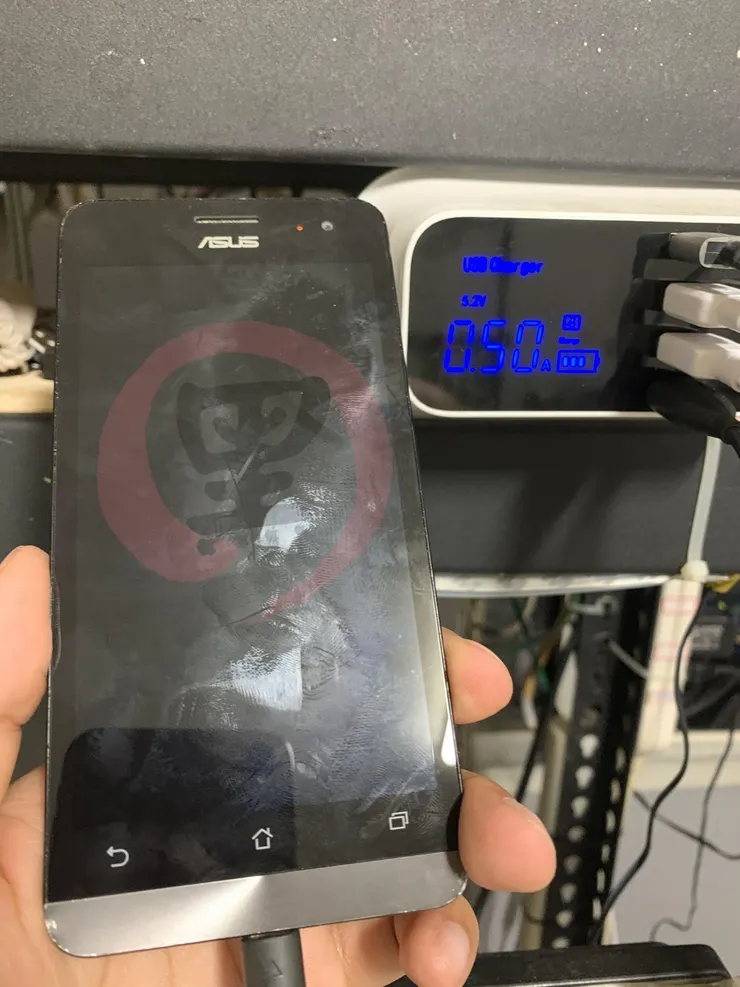

顏色愈深耐壓值愈高，這些跟理論有關，這裡就不多說，依這顆的顏色，評估大概是 16~25V 之間，我們採用一顆 20V 的上去，就可以正常充電了
開機～～自己動手，豐衣足食！
