補充說明拖曳纜和連結纜

更新於 發佈於 閱讀時間約 2 分鐘
raw-image


(臉書粉絲專頁原文發表於 2021 / 07 / 15 )


「島嶼錨固」方案中的拖曳纜和連結纜,除了「要夠堅固」的基本要件外,還可視需要增添一些設計,使其功能更完備。


拖曳纜的部分:

日後若成功商轉,發出來的電要輸送上岸使用,所以拖曳纜內要有一條輸電纜,將電從洋流發電機傳到母船,以便再轉傳上岸。

另外,一段時間後,洋流發電機也許會發展成「類潛艇」般具備操控性能的水下無人載具,此時連結纜內可安裝一條訊號纜線,將操控訊號從母船傳給洋流發電載具。

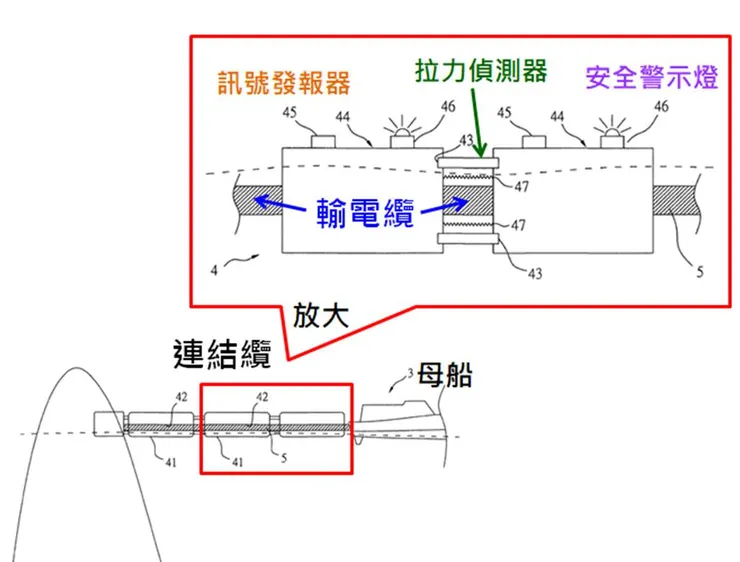

連結纜的部分(略如附圖所示)【註】:

連結纜可設計為節狀,視情況決定要串聯幾節,藉此靈活因應對於離岸距離的需求。節與節之間可安裝拉力偵測器,隨時偵測、紀錄母船和島嶼間的拉力數據,並在數據超標時自動發出警示訊號,以便及時應變。

連結纜內也要有輸電纜,將洋流發電機傳輸到母船的電再轉傳上岸,然後併入電網。在連結纜的節與節之間要有斷電設計,確保在意外斷纜時電不至於外洩(旁邊都是海水)。

為確保安全,連結纜上也要有安全警示燈及信號發報器,以便在夜間及能見度不佳時,避免發生碰撞事故。另外,假設不幸發生斷纜情況時,信號發報器也能起到追蹤、定位的作用。




【註】
附圖出自我的專利申請書,有興趣的朋友請循此路徑進一步閱覽
