公差分析 for USB type A port

閱讀時間約 1 分鐘

** 3C機構設計爸版權所有 **

USB 是我們每天生活上所使用的device中最常有的I/O port,舉凡TV、cash machine、PC、Server、phone、……等等,數不完的device都有USB 接口,當然也存在著不同種類的USB接口,在下次的分享中,3C機構設計爸會做一個USB的介紹。

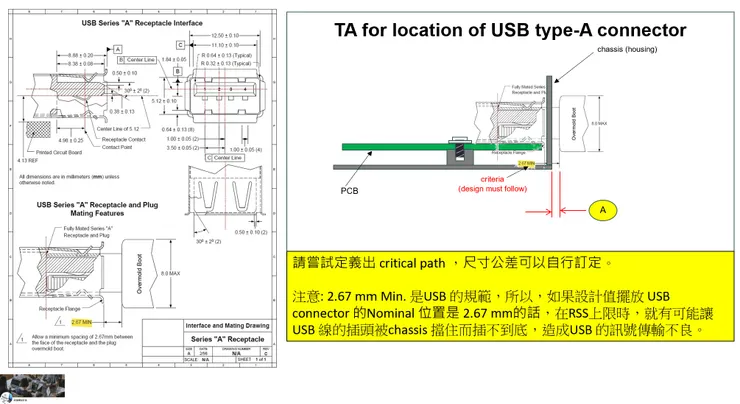

今天,身為機構設計的一員,我們要做到如何讓USB 的訊號不會是因為機構設計不良而造成。該專案的訂單每個月有400K(台),以type-A為例,如果設計的空間被限制了, USB connector的位置要如何正確的被擺放到PCB上?假設老闆要求機構設計至少要達到4.9 Sigma,機構設計要如何評估設計能力呢?機構的空間遇到瓶頸而設計不能達到要求時,設計該做什麼調整? 讓大家想想看如何fulfill 老闆的demand。


參考文獻: USB Criteria、維基百科


報名線上一對一線上課程在臉書主頁,也可以私訊報名報名線上一對一線上課程https://calendly.com/tomdaddydesign/course-link
