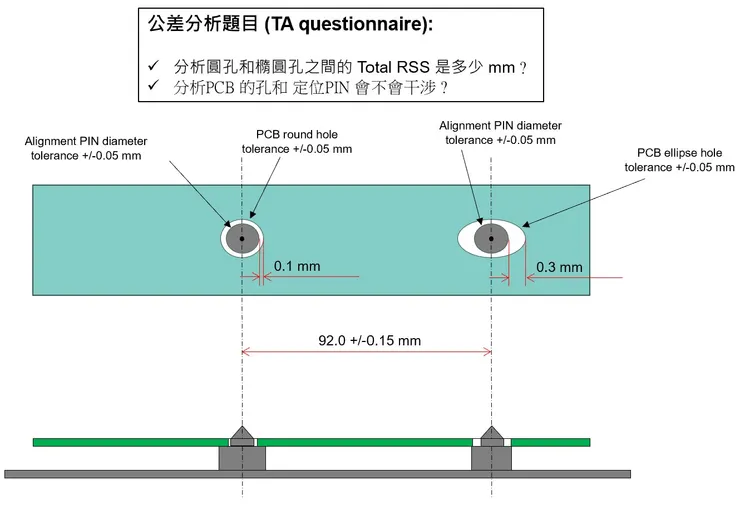

最近，上過課的同學在工作上碰到了一個問題，是關於PCB 上的圓孔跟定位PIN(或鎖固孔)在組裝PCB時，經常出現了兩種現象。第一種現象是PCB因為過度限制(over constrained)，造成PCB無法組裝的問題。第二種狀況是當碰到了第一種問題後，就把PCB上的孔加大了，結果又造成了PCB在組裝過程中的搖晃程度很大。碰到這種問題，到底要怎麼做到設計的最佳化呢？PCB上的孔相對尺寸確定了、孔的相對距離也確定了、定位PIN直徑也考慮了，老前輩說把一個定位孔做成圓孔，一個做成橢圓孔，可是，這位同學還是不知道圓孔或橢圓孔跟定位PIN之間到底在設計上要留多大的間隙(gap)，才是最佳化的設計。
針對這個問題，3C機構設計爸給出了以下方向：1.關於定位PIN的相對位置，在設計上是越大相對距離，定位的效果越佳。2.做一個不難的公差分析報告，讓客戶、主管被說服之外，更讓未來的生產更穩定。
