ThreeJS ArcballControl視角旋轉踩坑分享

ThreeJS ArcballControl視角旋轉踩坑分享

更新於 發佈於 閱讀時間約 1 分鐘

在工作上需要重構場景相機的程式碼,用的是Threejs的Arcball control來控制視角旋轉平移。

由於初始模型方向通常上下顛倒,所以重構時在初始化有設定相機up為0,0,-1。

問題說明

ArcballControl文檔有提醒修改相機後要呼叫ArcballControl的update方法,但是發現旋轉模型視角後呼叫update,視角被翻轉

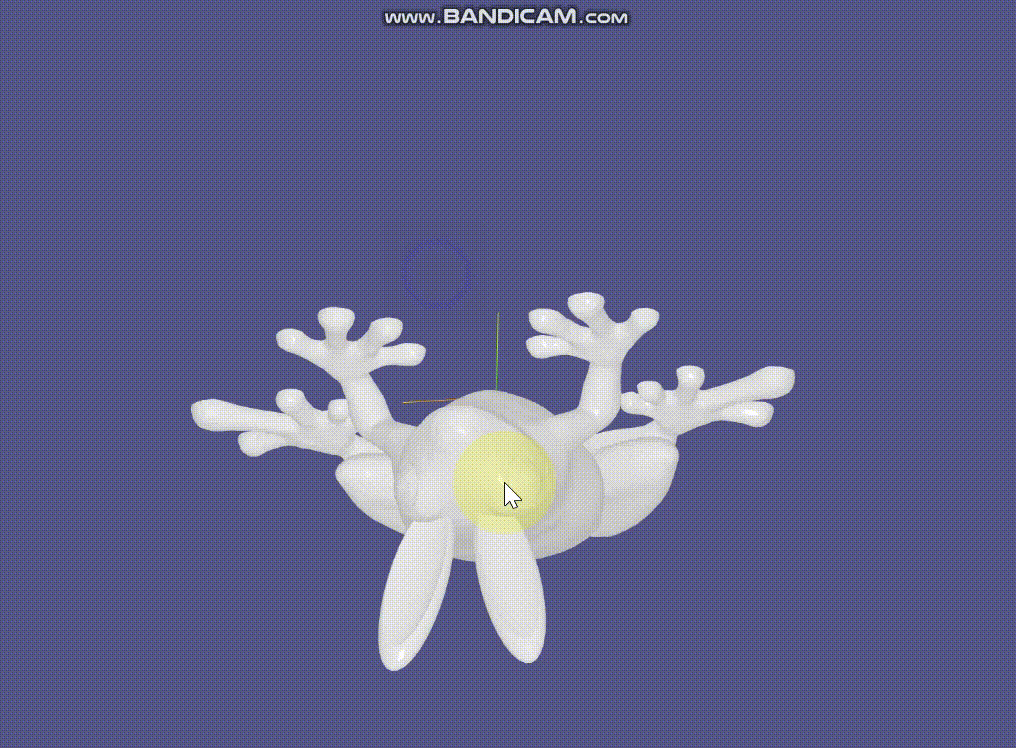

呼叫update函式後視角亂跑

呼叫update函式後視角亂跑

問題尋找

到ArcballControl套件的update方法逐行註解進行偵錯,發現是最後1576行camera.lookAt函式造成的問題

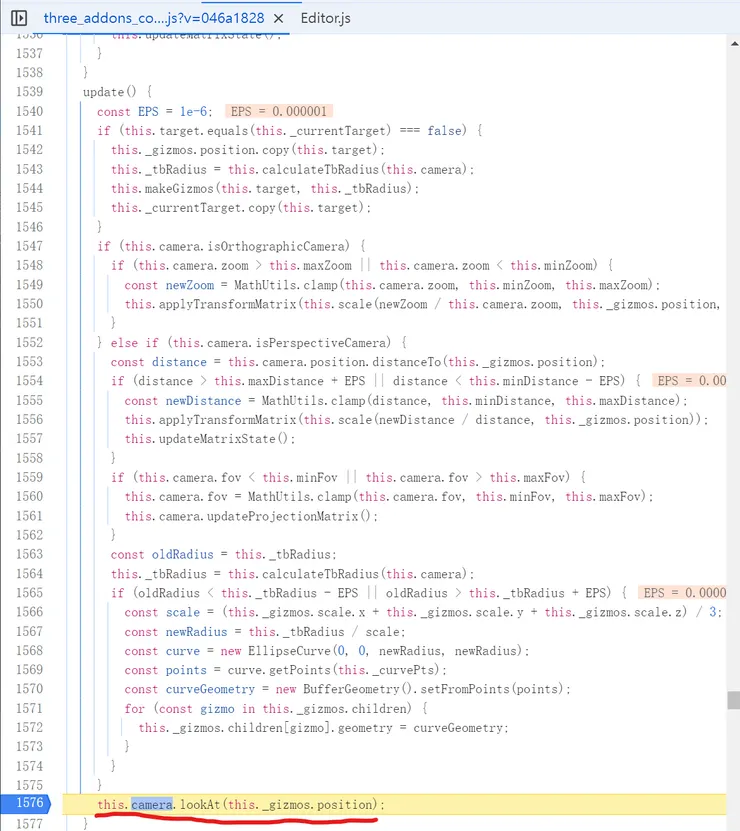

ArcballControl套件update函式原始碼

ArcballControl套件update函式原始碼


聯想到視角亂跳時,都是相機視野的旋轉(相當於歪著頭看東西),於是猜到可能是camera.up的問題

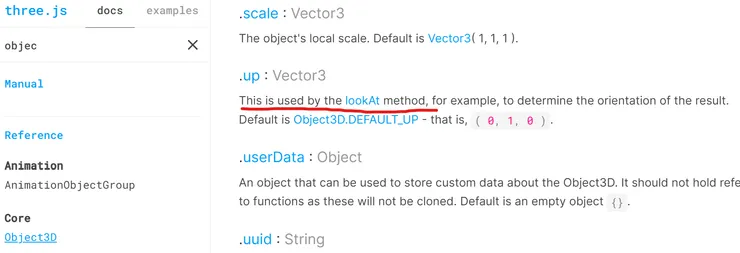

THREEJS Object.up文檔

THREEJS Object.up文檔


但在初始化相機時明明有設定正確的up,難道是camera.up被什麼地方自動改掉了?

於是檢查後發現,移動模型視角後,up的值就會被翻轉

camera.up向量在移動模型視角後,y和z軸被翻轉

camera.up向量在移動模型視角後,y和z軸被翻轉


又找了套件原始碼有關移動模型視角的地方,發現在旋轉視角時會更新camera.up,更新方法是用我們初始化相機的camera.up方向,應用上當前相機的旋轉量。

camera.up被改變的地方

camera.up被改變的地方

問題解決

到這裡已經猜到問題出在我在初始化相機時,就設定了camera.up,

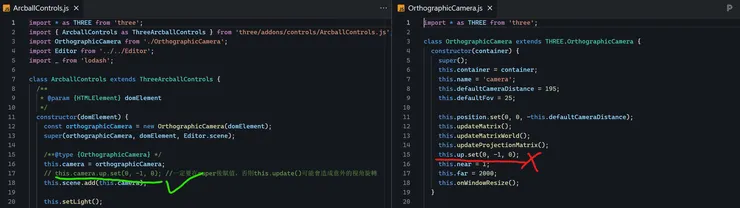

於是試了在ArcballControl初始化後,再設定camera.up,終於就正常了

raw-image

結論:

如果要設定camera.up,一定要放在ArcballControl初始化完成之後。

但不確定ArcballControl作者本意是不是這樣,或者其實更好的做法。

附上範例歡迎大家demo:ThreeJS ArcballControl視角旋轉踩坑範例
