自動確認設備運作狀況

linct

2024/08/23閱讀時間約 1 分鐘

目的:

為能自動確認電腦設備清單內所有設備是否正常運作?

本JOB執行後，可省去手動作業時間，提高工作效率，尤其是機關團體內有多數台設備需要確認的場合。

1 作業流程

1.1 先準備欲檢查的設備的IP list 存放在 iplist.txt 檔內，若需更改或追加設備再修改txt file 即可

1.2 list 內設備逐筆ping ip 後，判斷ping執行後，顯示的結果是否有含 ms ，若有則OK ，否則 NG

1.3 將上述設備 IP ping 執行結果，存入暫存放 txt file

1.4 最後列出全部設備PING完了之結果

2 作業說明

2.1 事先準備欲檢查設備的IP 明細，存入iplist.txt ，內容如下參考:

		10.249.84.11
		10.249.84.12
		10.249.84.13
		10.249.84.14
		10.249.84.16
		10.249.84.17
		10.249.84.18
		192.168.24.1

		10.249.80.40  PXXXXXF03-PRD
		10.249.80.41

		10.249.80.162
		10.249.80.163 HXXXXXB1-01
		10.249.80.164
		10.249.80.166 HXXXXB-service
		10.249.80.167 HXXXXXP1-01
		10.249.80.168 HXXXXXPT-01
		10.249.80.169
		192.168.127.9
		10.249.83.11

2.2 每一設備ping 後之結果，顯示如下參考

cmd 指令: 如ping 10.249.80.2

ping 後，結果正常之顯示訊息，如下內容:

		Ping 10.249.80.2 (使用 32 位元組的資料):
		回覆自 10.249.80.2: 位元組=32 時間=2ms TTL=126
		回覆自 10.249.80.2: 位元組=32 時間=3ms TTL=126

大約的來回時間 (毫秒):

最小值 = 2ms，最大值 = 4ms，平均 = 3ms

ping 後，結果異常之顯示訊息，如下例 E1 :

Ping 10.249.80.251 (使用 32 位元組的資料):
		要求等候逾時。
		要求等候逾時。
		要求等候逾時。
		要求等候逾時。

10.249.80.251 的 Ping 統計資料:
		    封包: 已傳送 = 4，已收到 = 0, 已遺失 = 4 (100% 遺失)，

ping 後，結果異常之顯示訊息，如下例 E2 :

Ping 10.249.83.12 (使用 32 位元組的資料):
		回覆自 10.249.83.89: 目的地主機無法連線。
		回覆自 10.249.83.89: 目的地主機無法連線。
		回覆自 10.249.83.89: 目的地主機無法連線。
		回覆自 10.249.83.89: 目的地主機無法連線。

10.249.83.12 的 Ping 統計資料:
		    封包: 已傳送 = 4，已收到 = 4, 已遺失 = 0 (0% 遺失)，

2.3 依據上述ping 後，結果顯示的訊息，來判斷該當設備 ping 後結果，是否有顯示 ms ，若有則正常OK，否者異常NG

3 實例說明

3.1 實例一

3.1.1 欲確認機器的IP明細存放於 iplist.txt，如下圖示

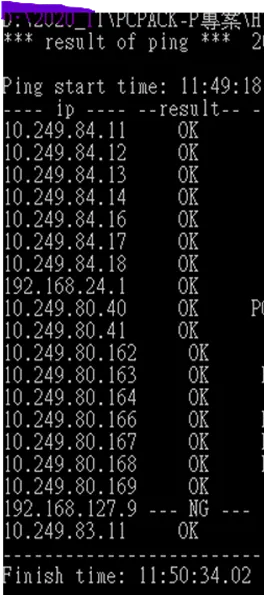

3.1.2 執行後 console 顯示如下

確認結果127.9 NG,表示該設備異常，無正常運作

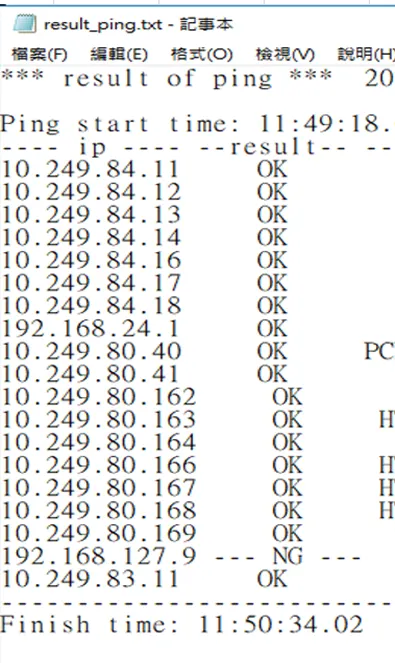

3.1.3 執行結果寫出 txt file，以便確認，並作為憑証存檔

127.9 NG,表示該設備異常，無正常運作

3.2 實例二: 社外 VPN 連入確認

3.2.1 INPUT file :欲確認機器 IP iplist.txt 內容如下:

192.168.15.47 web1
192.168.15.48 web2
10.249.80.40  PXXXX03-PRD
10.249.80.41  PXXXX03-BKP
10.249.83.11  development_PC

10.249.80.162 HTXXXBT-01  TestDB_server
10.249.80.163 HXXXDB1-01  HA_DB_Server_1
10.249.80.164 HXTXDB2-01  HA_DB_Server_1
10.249.80.166 HXXXPDB-service OFS
10.249.80.167 HXXXAP1-01 AP_Server
10.249.80.168 HXXXAPT-01 Test_AP
10.249.80.169 HXXXSF-01  ShareFolder_server

3.2.2 OUTPUT file : 執行結果寫出 txt檔，如下:

*** result of ping ***  2024/7/22

Ping start time: 22:53:04.53
---- ip ---- --result-- --- host ---
192.168.15.47     OK     web1
192.168.15.48     OK     web2
10.249.80.40     OK     PCXXX03-PRD
10.249.80.41     OK     PCXXX03-BKP
10.249.83.11     OK     development PC
10.249.80.162     OK     HXXXDBT-01  TestDB_server
10.249.80.163     OK     HXXXDB1-01  HA_DB_Server_1
10.249.80.164     OK     HXXXDB2-01  HA_DB_Server_1
10.249.80.166     OK     HTXXXDB-service OFS
10.249.80.167     OK     HXXXAP1-01 AP Server
10.249.80.168     OK     HXXXAPT-01 Test AP Server
10.249.80.169     OK     HXXXSF-01  Share Folder server
-------------------------------------
Finish time: 22:53:47.05

3.3 實例三利用 WIFI，再VPN 連線，執行各棟網路設備S/W 之確認作業

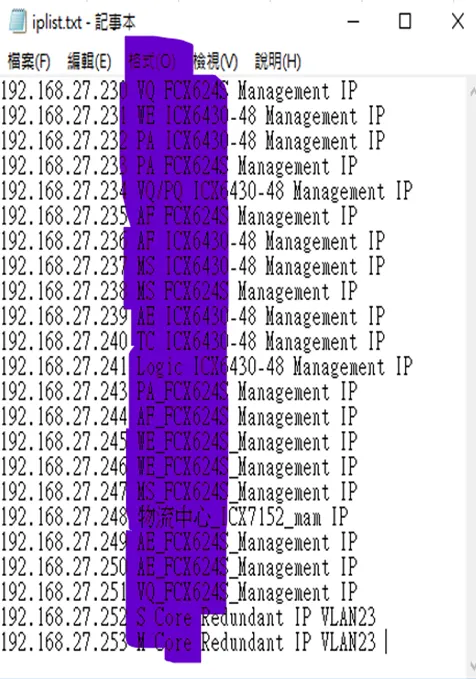

3.3.1 INPUT file :網路設備S/W 機器 IP明細，如下圖

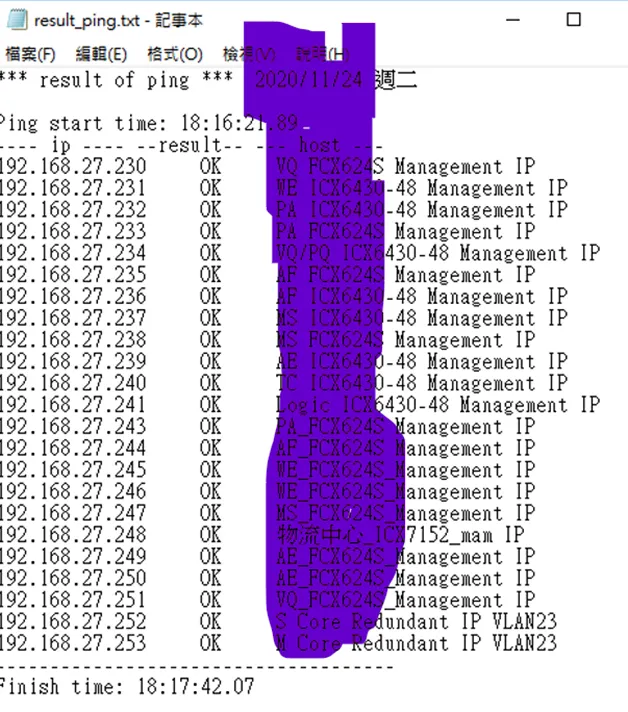

3.3.2 執行後 OUTPUT file : 如下 ==> 23台 , 1分 20秒完成

4 改善前後

4.1 改善前 :

(1)對每一台設備，逐一手動下指令執行，再人工觀看執行結果

(2)人工設備確認作業費時，經常疏漏或遺忘之現象發生

4.2 改善後:

(1)可針對大量多台設備，一併執行確認作業，節省工時，提高工作效率

(2)可顯示出設備確認結果一覽表，一目了然，若有異常設備發生，可及時對應解除異常狀況

(3)颱風假或例假日，非上班時段，擔當人員不必至公司，可快速確認社內設備是否正常運作

(4)只要確認本作業結果之list，便可勝任設備確認工作，不一定要IT專業技術人員，IT擔當可正常休假

5 將來運用

5.1 平日始作業檢查重要設備，例如(1) 生產線上設備 (2) 各棟建物網路設備 (3) 應用系統SAP等伺服器 (4)公司官網機器 (5)打卡鐘，監視器設備等等

5.2 電力定期維護或異常斷電後，確認所有電腦，網路等相關設備

5.3 連休後或年度定期 IT設備保養後，確認所有設備

5.4 各個應用系統之伺服器與各端末機機器之確認

5.5 颱風假或例假日，平日非上班時段，須確認設備狀況時，擔當不必至公司，仍可確認社內電腦設備

6 本作業bat設計如下:

echo off
rem ###  r 是程式內全域參數， 故須放在最前面 ###
set r= NG
set ip_desc=
echo *** result of ping ***  %DATE%   > result_ping.txt
echo. >> result_ping.txt
echo Start time: %TIME%  >> result_ping.txt
echo ---- ip ---- --result-- --- host --- >> result_ping.txt

For /f "skip=2  tokens=1* delims= "   %%i in ('find  "."  "iplist.txt" ') do (
      set r= NG
      set ip_desc=%%j
      CALL :Ping  %%i  %ip_desc%
   )
echo ------------------------------------->> result_ping.txt
echo Finish time: %TIME%  >> result_ping.txt
type  result_ping.txt
pause finish ---    最小值 = 2ms，最大值 = 4ms，平均 = 3ms
goto :EOF

:Ping
rem  ping 執行結果，再找出其中有 =..ms 即 "最小值 = 2ms，最大值 = 4ms，平均 = 3ms"
For /f "tokens=1-3 delims="  %%A in ( 'ping %1  ^|  findstr /r  "ms，"  ' ) do  (
   set r= OK
   echo %%A
 )

if %r% == OK  (
    echo PC = %1 is OK
    echo %1     OK     "%ip_desc%" >> result_ping.txt
 ) else (
    echo PC = %1 is NG
    echo %1 ---NG--- "%ip_desc%" >> result_ping.txt )

exit  /b
