The solution (TA) to squeeze enclosure size of AI system

閱讀時間約 3 分鐘

** 3C機構設計爸版權所有 ©️ **


在AI爆炸的世代,各種技術突破的產品相繼問世,但、要知道所有AI產品的記憶及運算核心就是伺服器(Server),在無數伺服器所組成的龐大機房就是AI的核心。在這個核心之下,機構設計人員的主要工作不外乎是對Server的所有結構、功能做出產品的創造,其中,如何讓Server的機殼的空間不被浪費、如何不讓機殼的尺寸超出(工業)標準規格、如何讓零件的堆疊最有效率……等等,這些都是機構設計工程師的工作範疇之一。


公差分析所分析的對象會碰到零件組成內容的很多面相,今天就以Server系統中所需要使用的風扇來做例子,不管風扇是DC fan、還是AC fan,風扇的大小、尺寸公差有機會是影響系統機殼大小的因素之一,通常是風扇廠商會把風扇的相關尺寸定義在風扇的規格書內,包括了外型大小尺寸,當 Server系統內放置了這些風扇,機構設計人員要如何來讓風扇之間的gap及風扇與機殼間的gap最小、進而達到Server機殼的外型尺寸能夠最佳化,同時又能夠達到外型最小的目的,在專案設計中的critical moment of design margin時,公差分析(Tolerances Analysis)就成了不可或缺的工具。

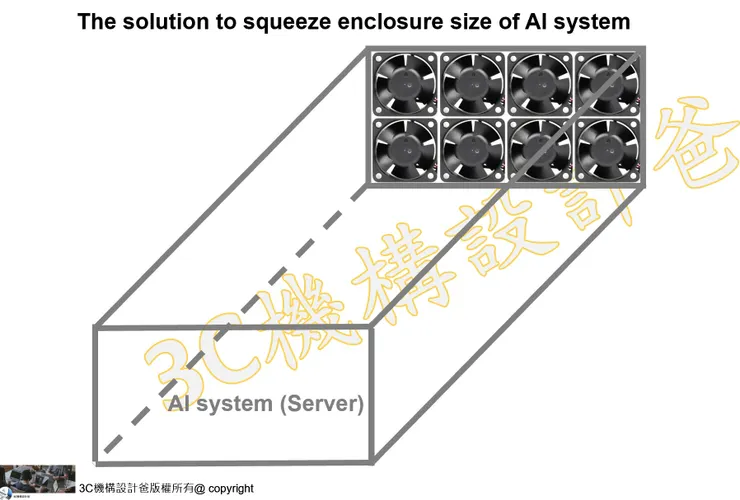

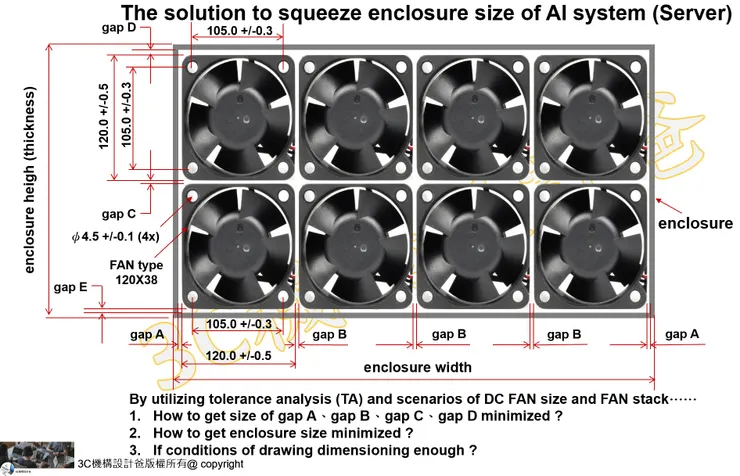

附圖中的案例,如何把機殼的大小做到最佳化? 如何將機殼的外型尺寸做到最小? 從這個要求規格來看,掌控 gap A、gap B、gap C、gap D、gap E 的最小化是AI系統機構設計人員最重要的項目之一,當然,要達到這個目的,公差分析就是最重要的工具了。請考慮看看目前的條件是不是足夠做公差分析 ? 依照風扇的尺寸公差、固定風扇的結構要如何設計? 如何避免震動及噪音? 公差分析要如何完成並提出設計的建議?


參考文獻: 網路風扇圖片


報名線上一對一線上課程 或 私訊報名

https://calendly.com/tomdaddydesign/course-link
