Canon New FD 85mm F1.2 L 鏡頭維修教學與拆解步驟

更新於 發佈於 閱讀時間約 6 分鐘
raw-image

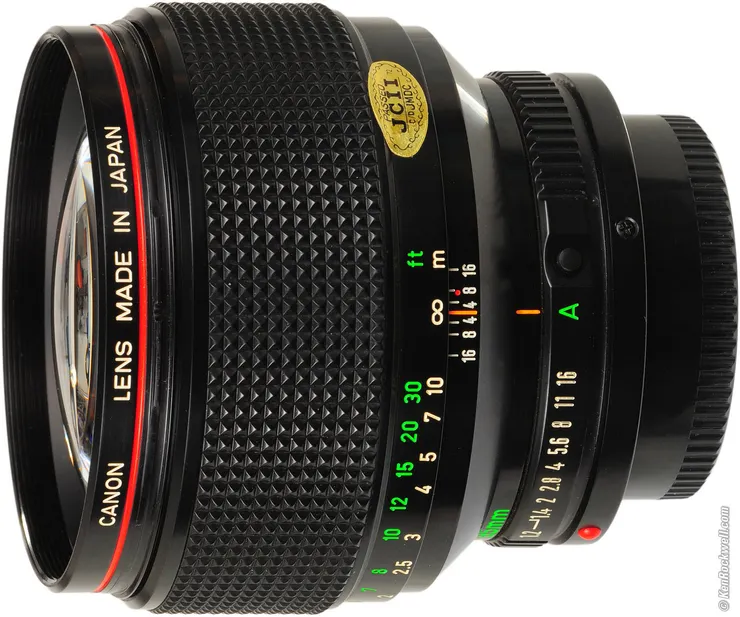

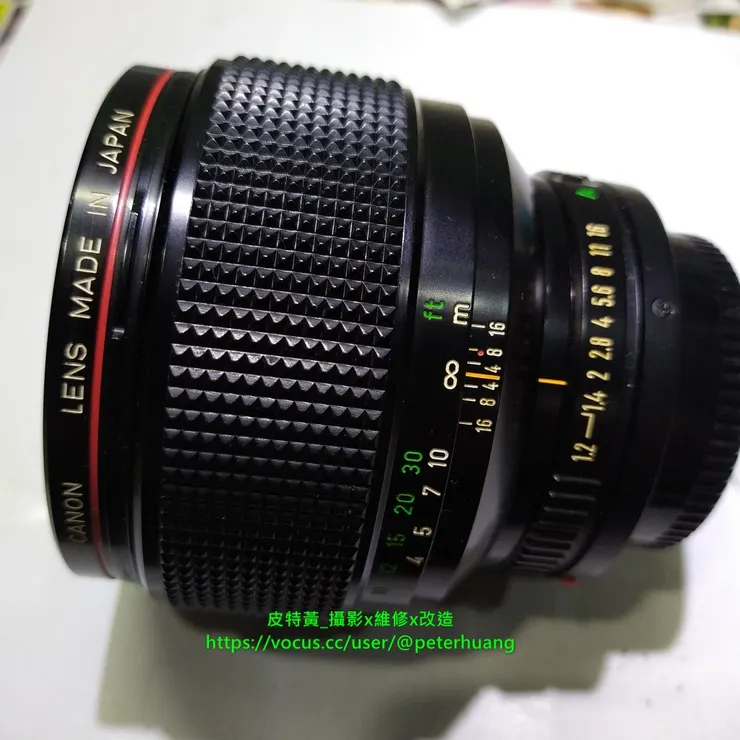

鏡頭規格:Canon New FD 85mm F1.2 L

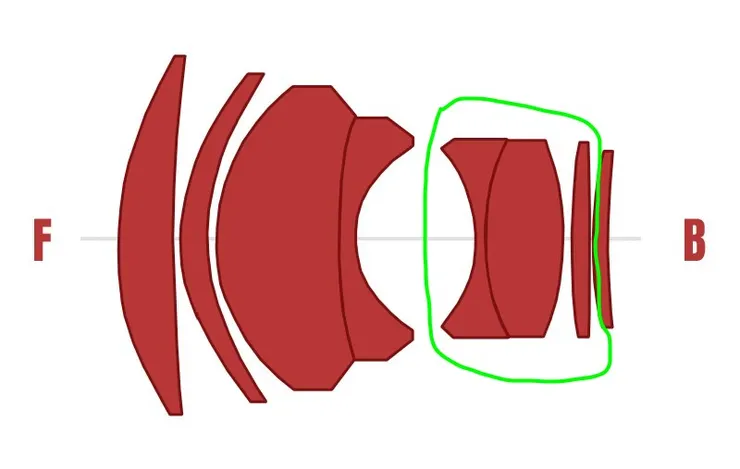

鏡組設計:

raw-image

維修難度(1-5級):2級

1級:入門(最基礎,結構零件簡單,無需維修指引即可拆解維修)

2級:簡單(結構零件簡單,依照維修指引即可拆解維修)

3級:中等(結構零件較多,線路較複雜,部分結構拆解會有些挑戰)

4級:略難(結構零件較多,電子線路或拆修組裝複雜,會有特定的處理方法或需注意較多細節)

5級:最難(通常售價較高,結構零件較多,電子線路或拆修組裝複雜,部分結構處理會有挑戰性,需注意的細節較多,可能需要校正)

故障問題:

1.鏡片發黴清整(鏡組脫膠需重新膠合、變質霧化需鏡面拋光處理)

2.對焦環卡住異物,無法旋至無限遠

維修說明:

1.若是第一次拆修的鏡頭,不要忘記拍照或錄影記錄過程,處理過程中若弄不清楚順序或組裝點位時,可以回顧檢視,避免無法組回的情況,這個步驟很重要。

2.所有的拆修過程均有風險,請自行承擔維修風險,若無法承擔,請尋求專業人士協助。

3.Canon FD鏡頭,某些後鏡組需由前往後拆才能拆下,這顆Canon New FD 85mm F1.2 L鏡頭即是此設計。這點不同於一般常見的機械式鏡頭組裝設計,常見狀況是後鏡組需由鏡尾往下拆。若不事先知道此情況,直接由拆鏡尾往下拆會發現徒勞無功。

拆解過程:

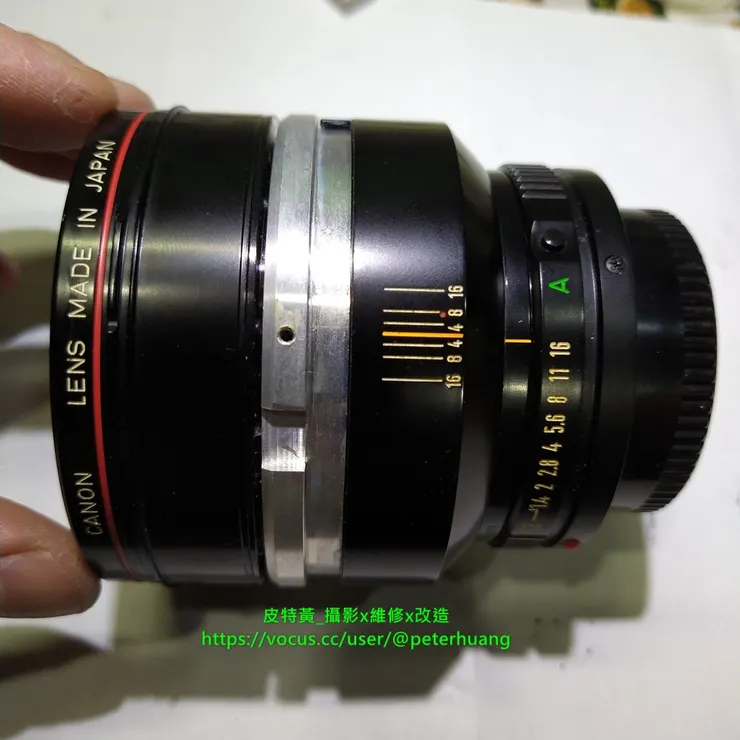

1.先拆除對焦環的橡皮。

raw-image

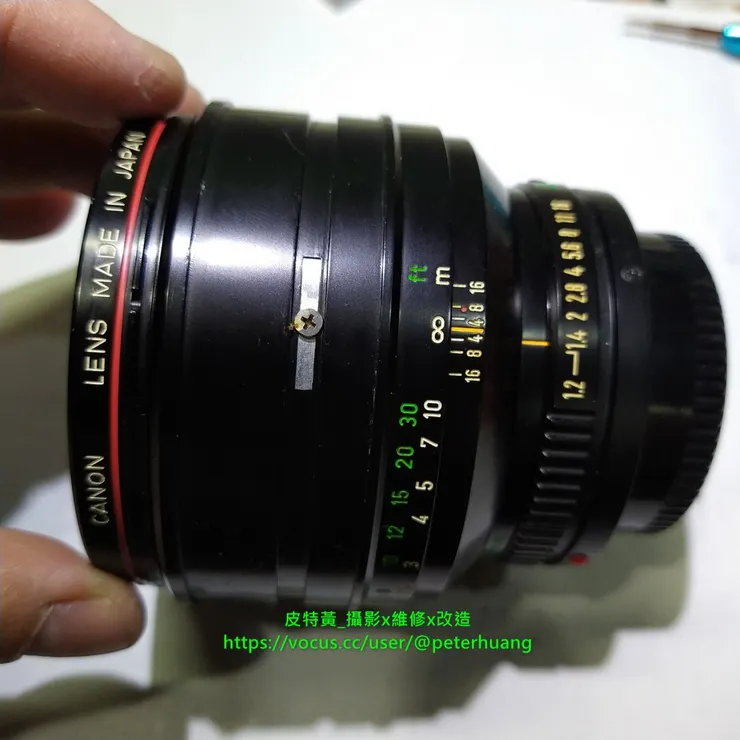

2.取下對焦環的3顆固定螺絲(可標點作一下記號),並取下對焦環。

raw-image
raw-image

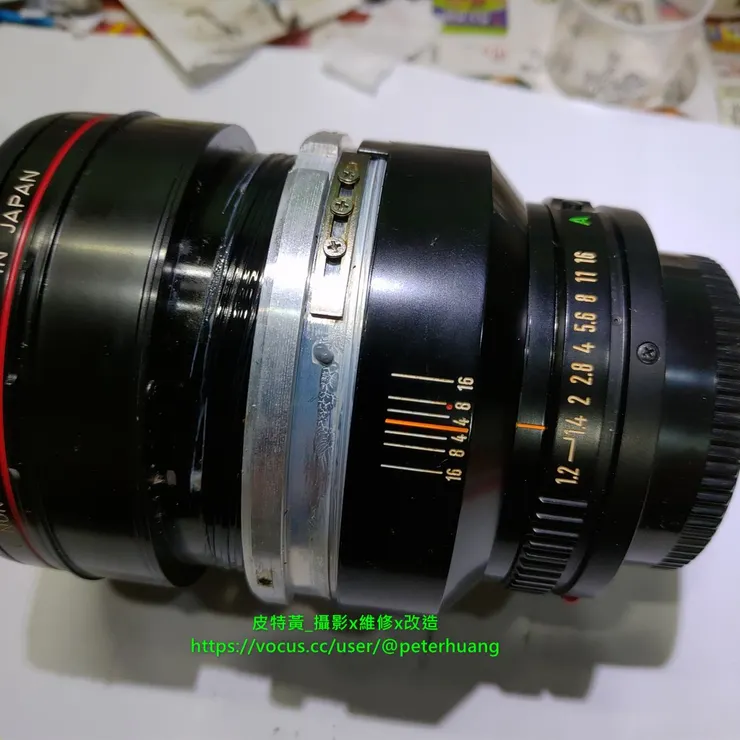

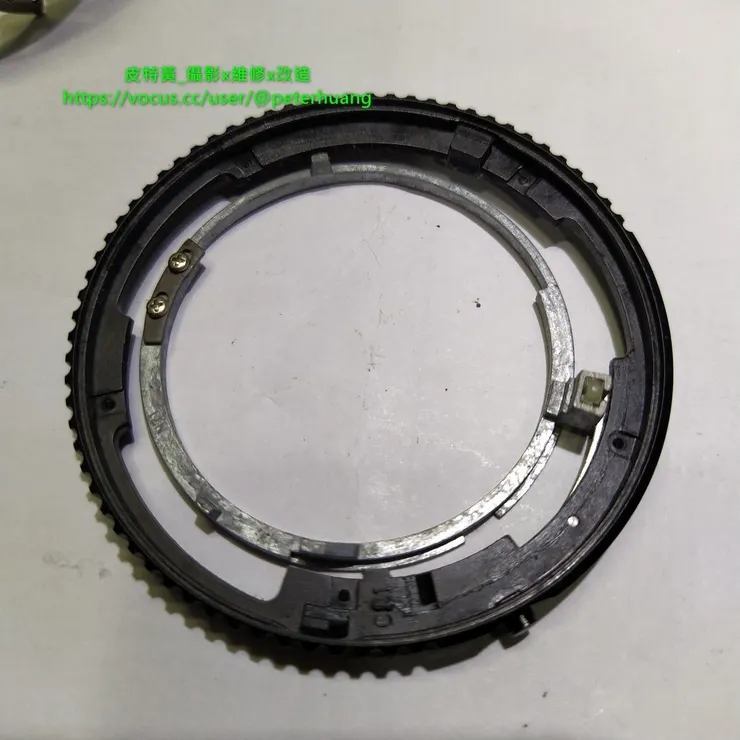

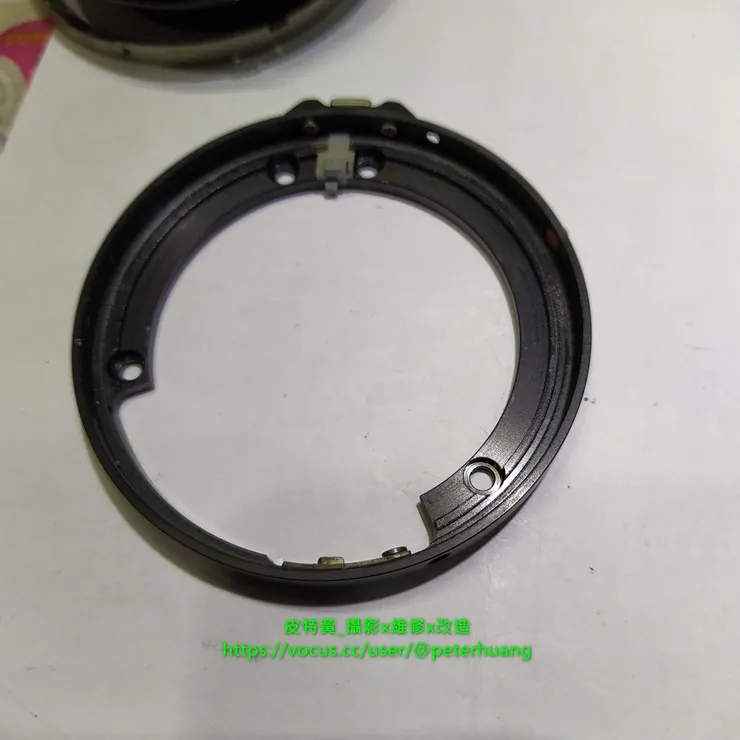

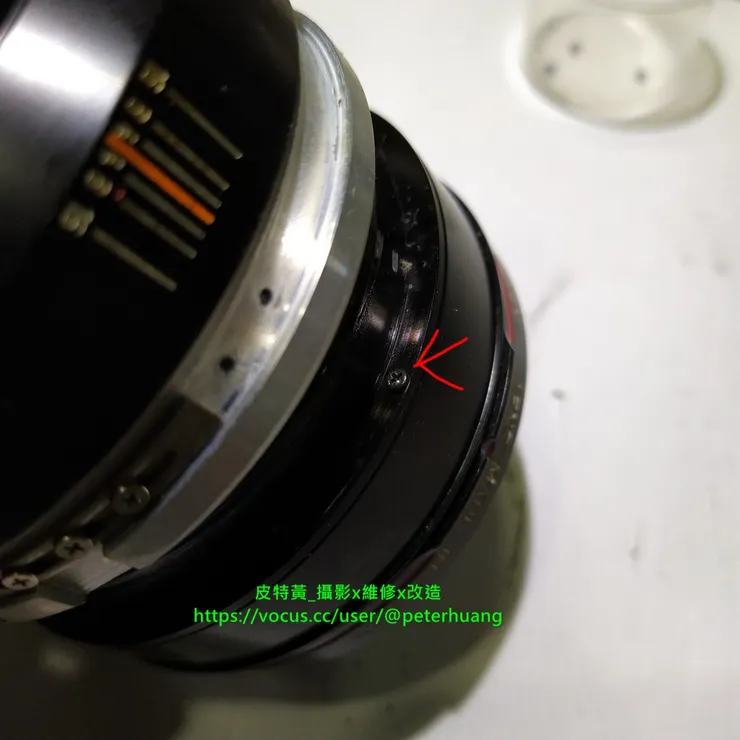

3.將鏡頭旋至最短對焦距離,即鏡頭推至最長的狀態,前鏡組朝下就可以看見3顆小的固定螺絲,而這3顆鏡就是固定前鏡組的螺絲,小心取下(注意勿讓螺絲崩牙)即可分離前鏡組。

raw-image
raw-image
raw-image
raw-image

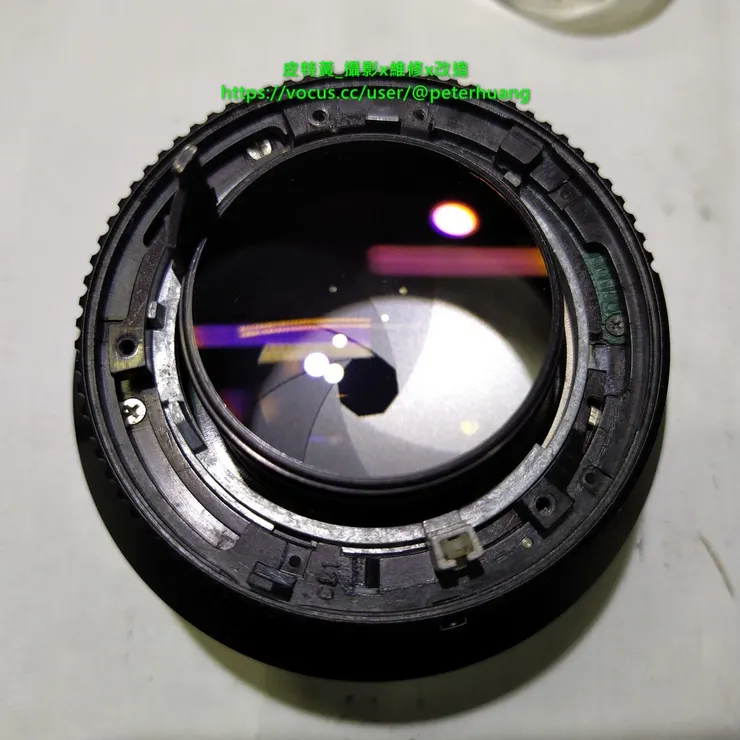

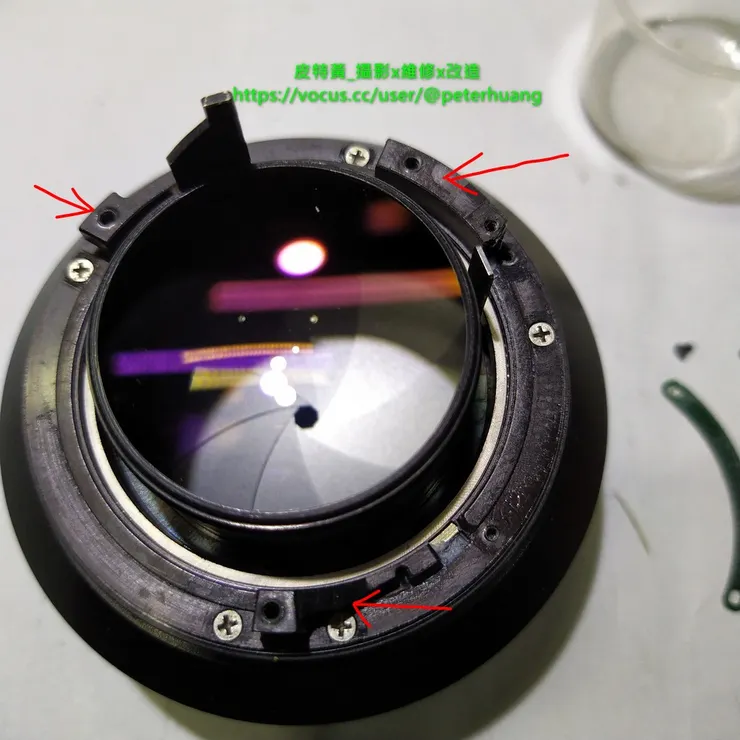

取下前鏡組之後,就直接能碰觸到光圈葉片了。

raw-image

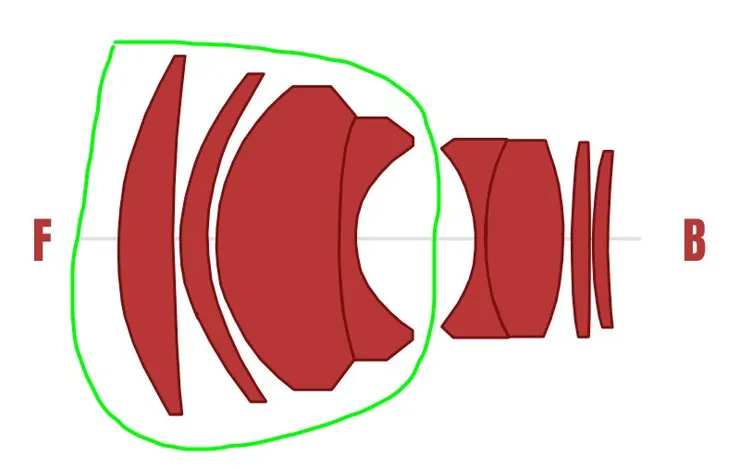

取下的前鏡組為下圖綠圈處的鏡片。

raw-image


4.前鏡組只需使用井字鈑手就能夠旋開所有鏡片進行清整了,算是鏡頭清潔保養的基本功,這邊不多做說明,下圖是尚未清整前的鏡片(由前往後的第3個鏡組),略有些黴霧。

raw-image

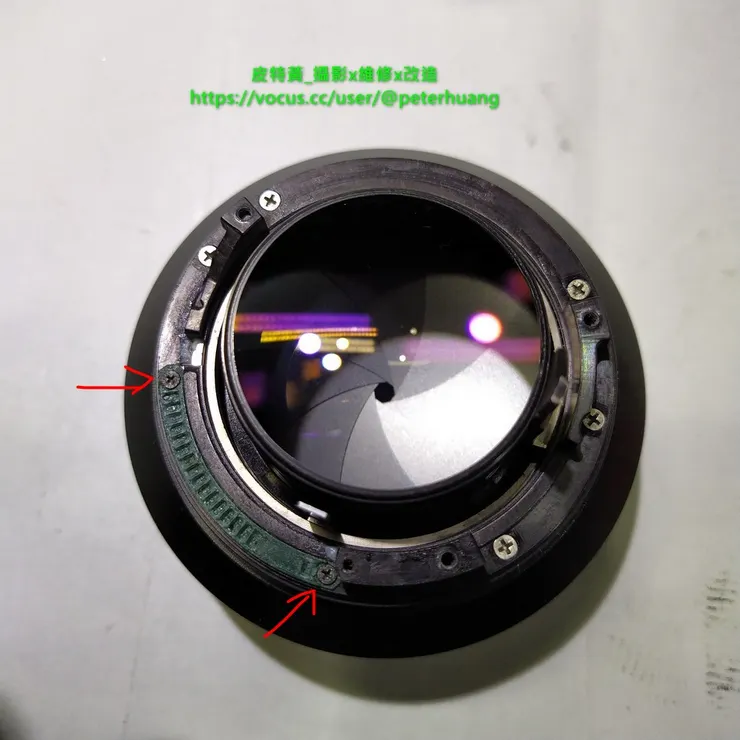

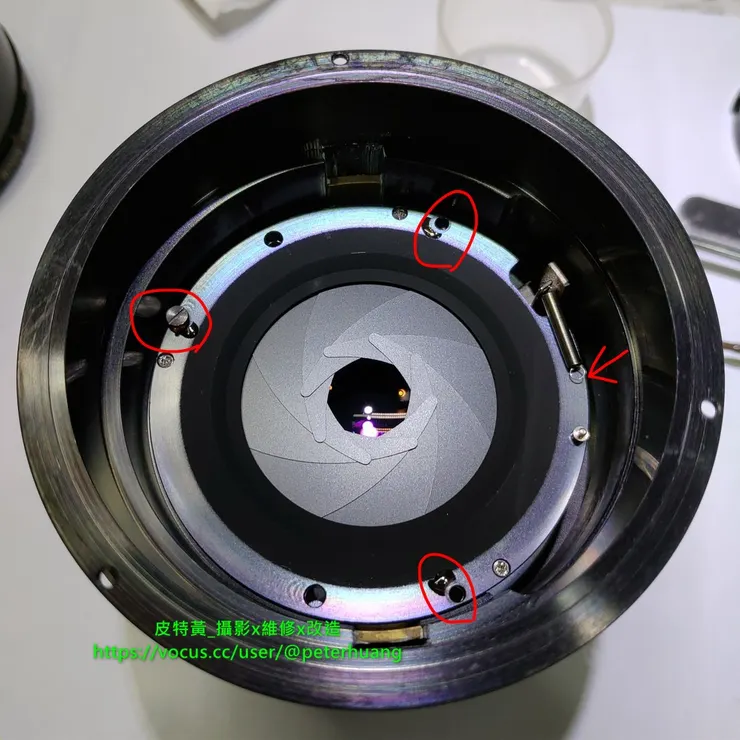

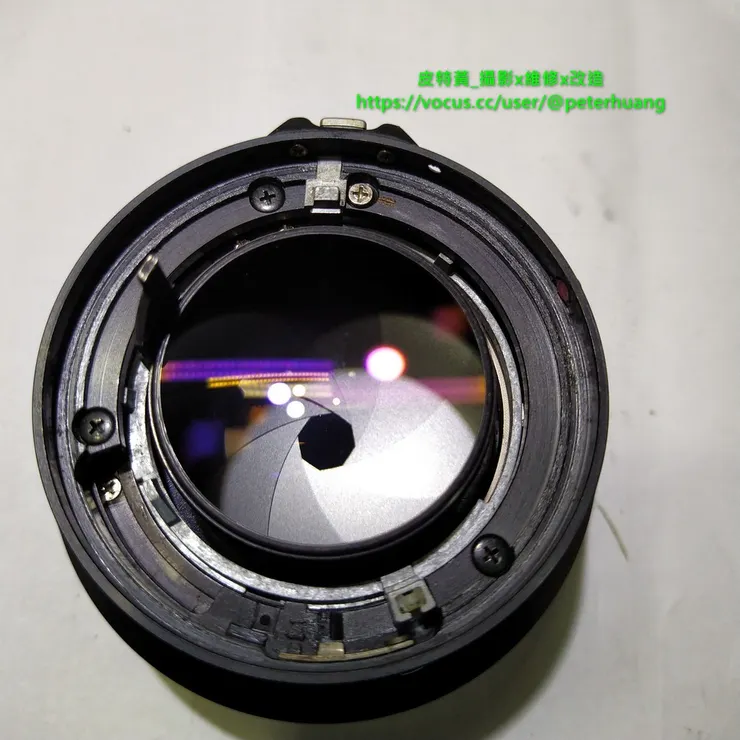

5.取下光圈組。旋開3顆光圈組固定螺絲,如下圖紅圈處,以及紅色箭頭處的彈簧,就能取下光圈組。

raw-image

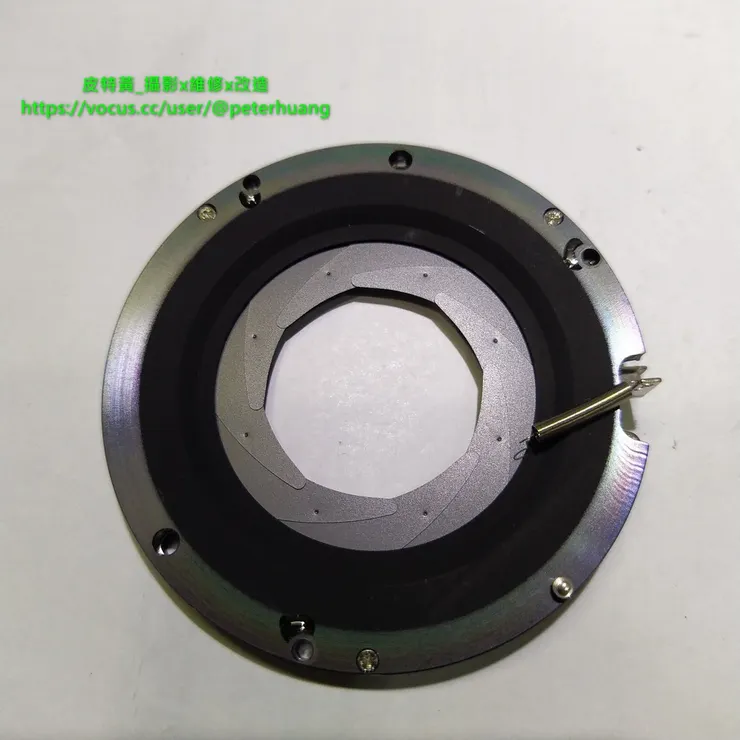

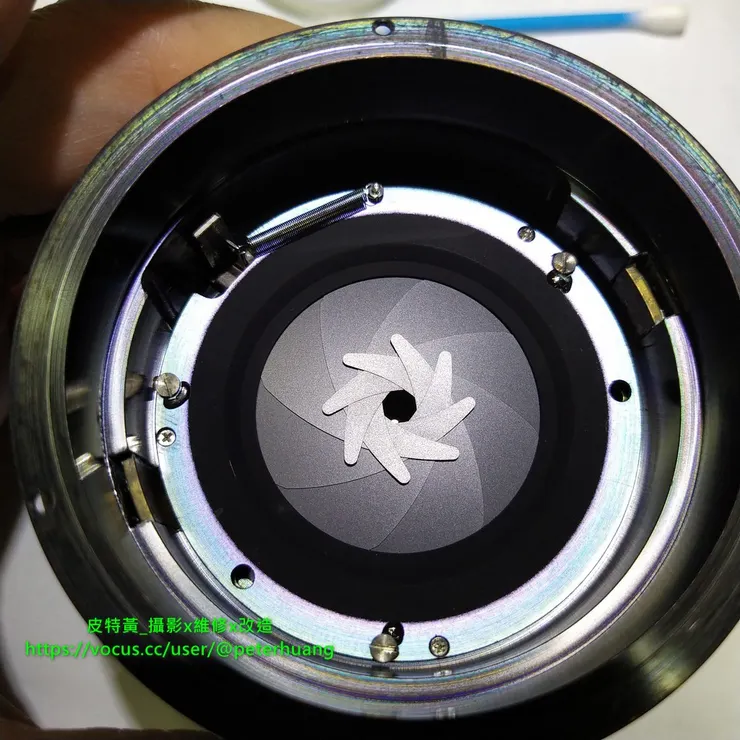

光圈組的外觀。

raw-image

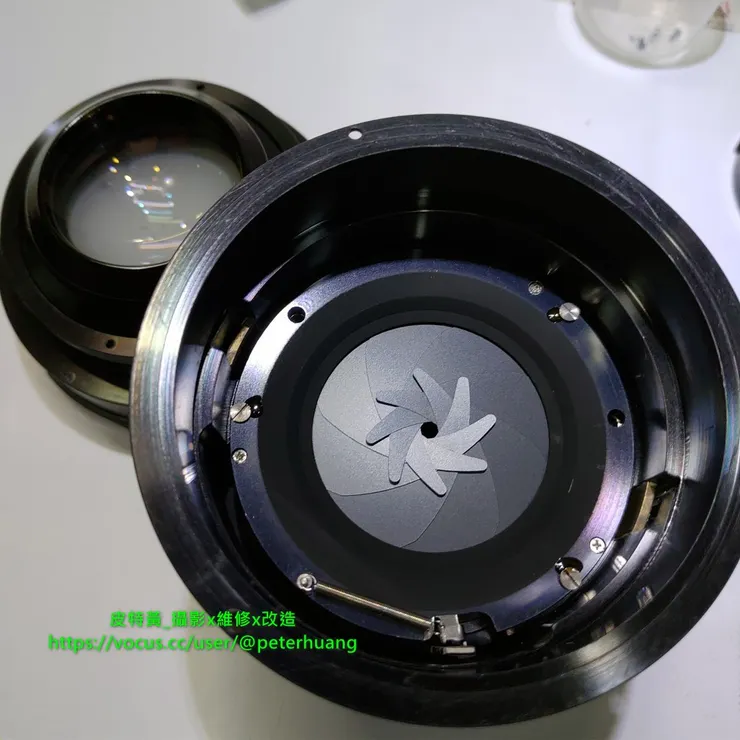

6.取下後鏡組。光圈組取下後,就可以看到後鏡組,使用井字鈑手就能取下後鏡組。

raw-image

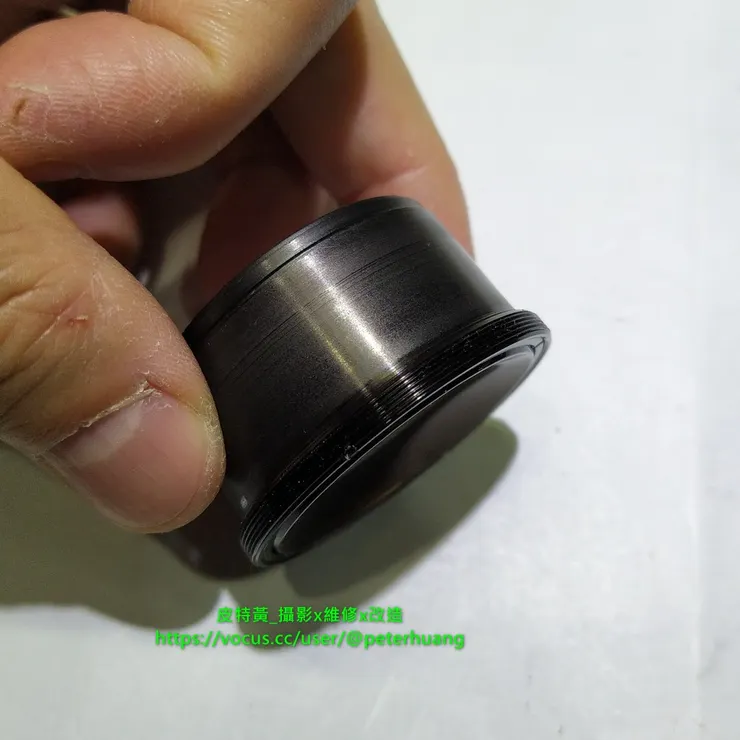

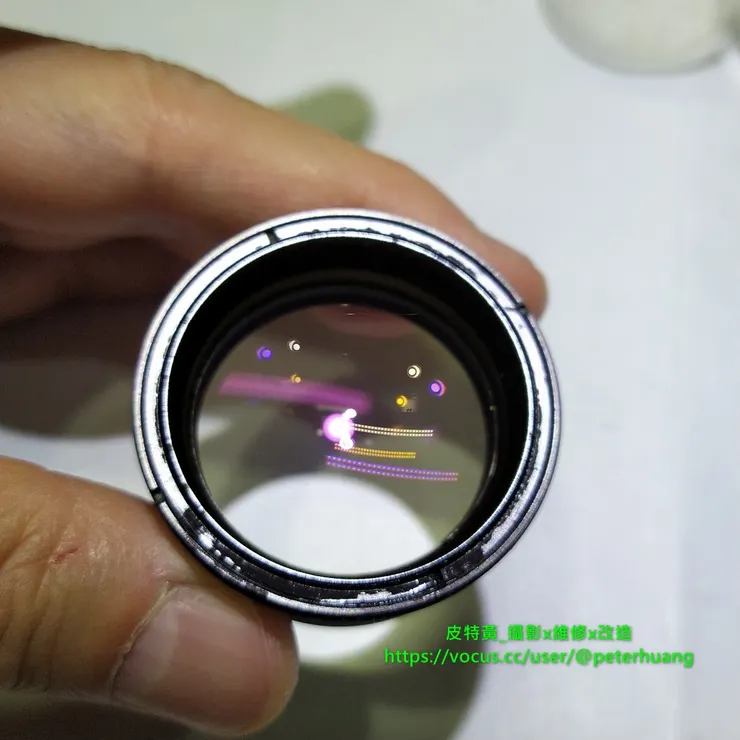

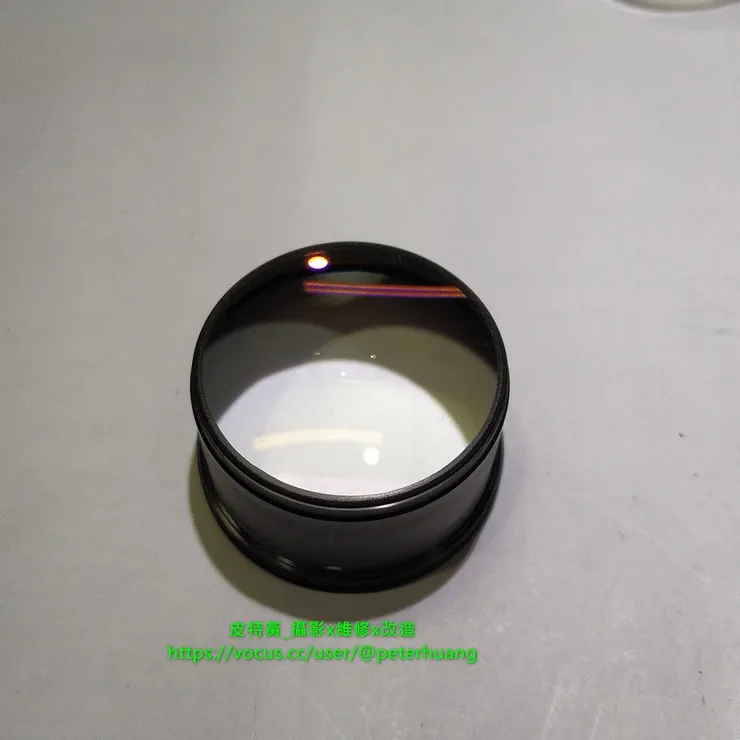

取下的後鏡組為下圖綠圈處的鏡片。注意!後鏡組還有最後一片鏡片在FD接環上,若有清潔必要再拆FD接環即可。

raw-image

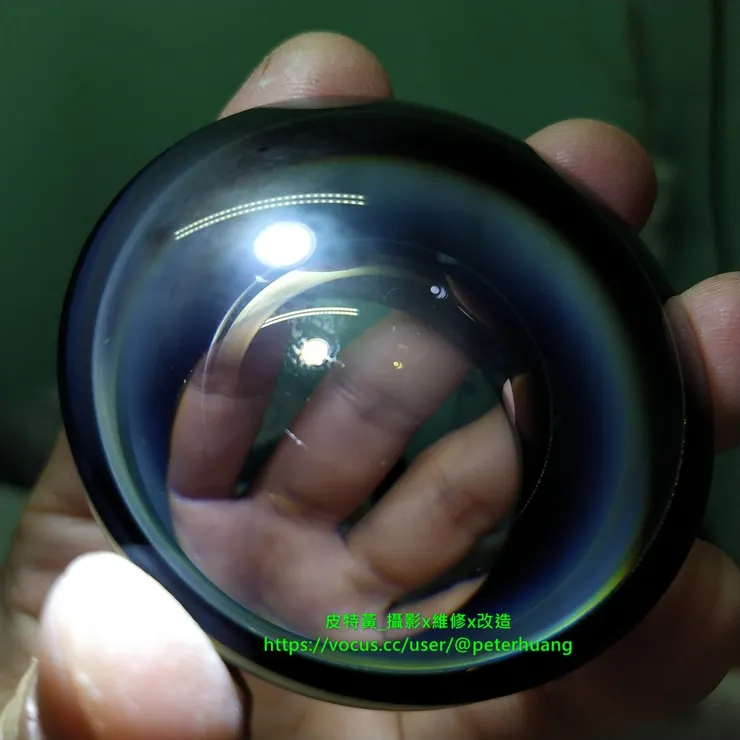

後鏡組的外觀。

raw-image
raw-image
raw-image

到此步驟,這顆Canon FD 85mm F1.2 L的所有鏡片發黴都能夠進行清潔了,除了鏡組脫膠或鏡片變質問題的處理不在此篇範圍。


7.這顆鏡頭尚有〔問題2-對焦環卡住異物,無法旋至無限遠〕需繼續處理。首先,拆除對焦定位器,這邊不打算全數旋轉脫出整個對焦螺紋鏡筒,只是想略為拉長檢查整個對焦鏡筒的螺紋,看看有何異物。注意!若擔心不小心旋轉太長脫出整個對焦鏡筒,請記得先做對位記號,以利組回對焦鏡筒。

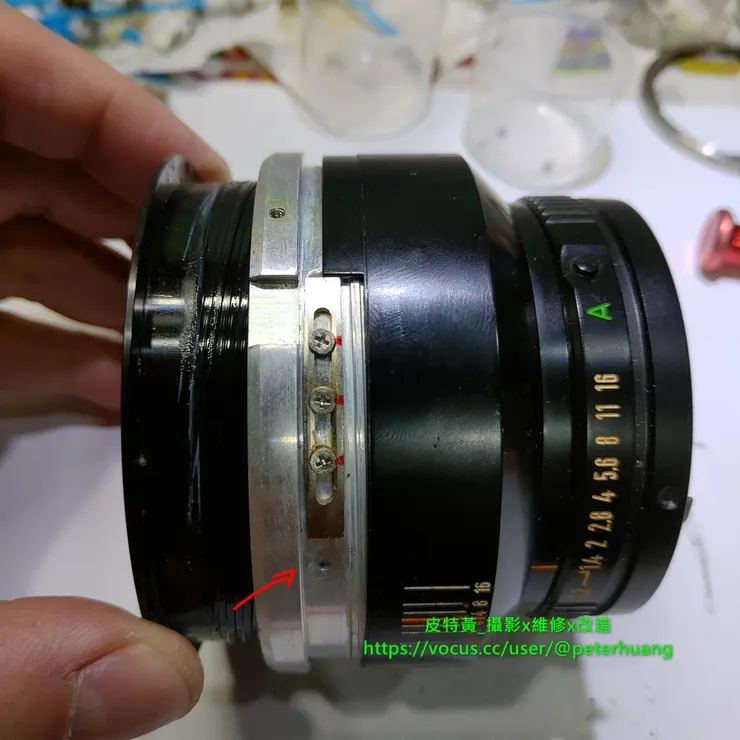

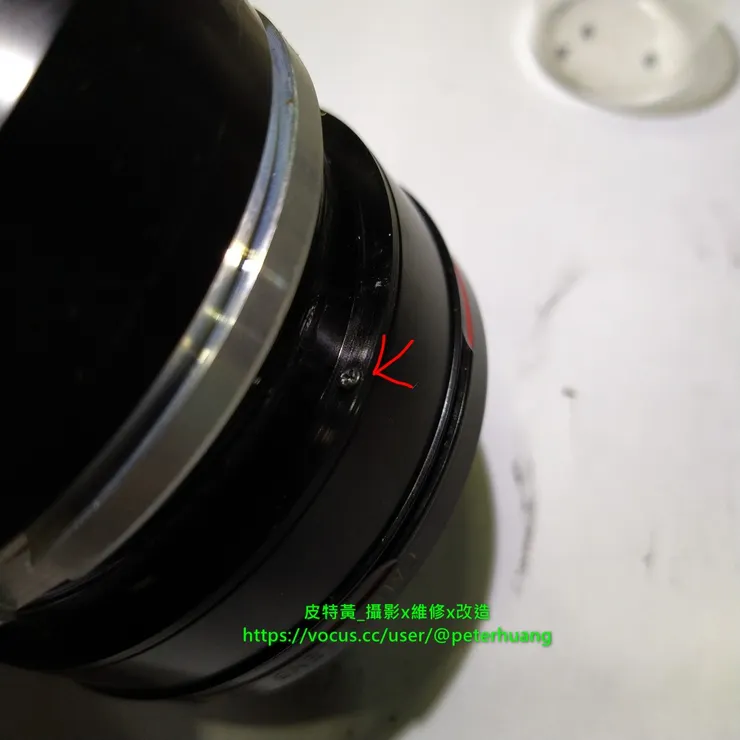

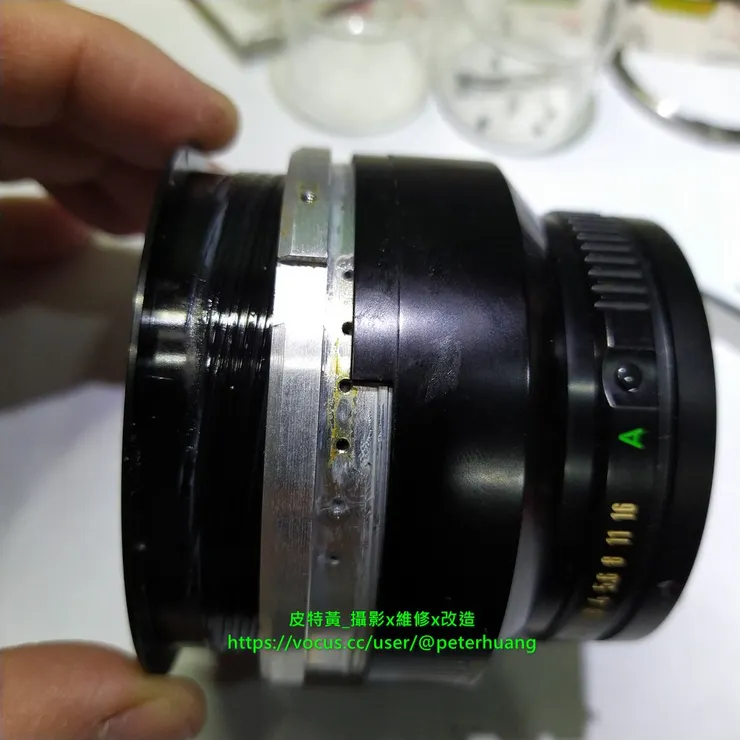

對焦定位器先做對位記號。

raw-image

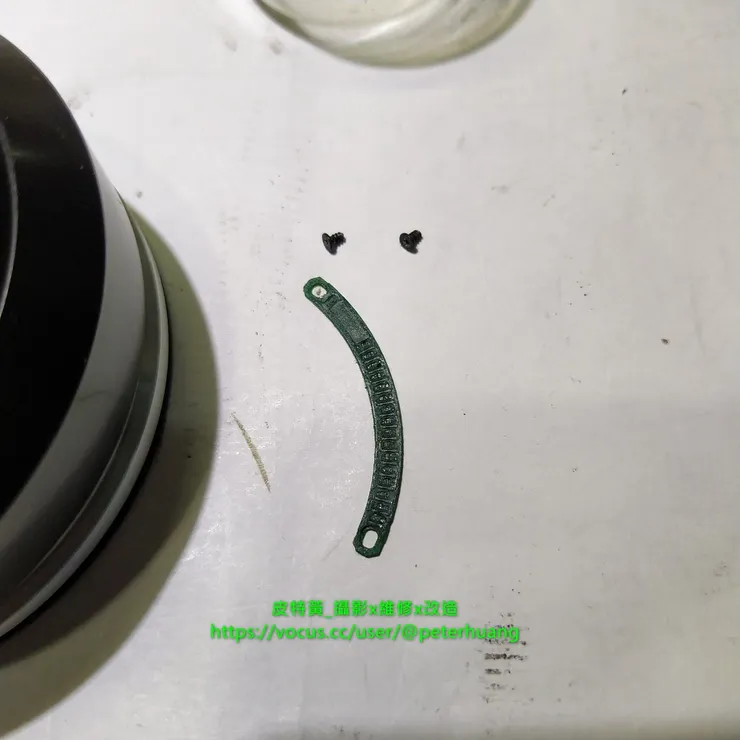

取下對焦定位器後,開始慢慢轉對焦鏡筒,拉長鏡筒後檢查內部的滑軌。

raw-image

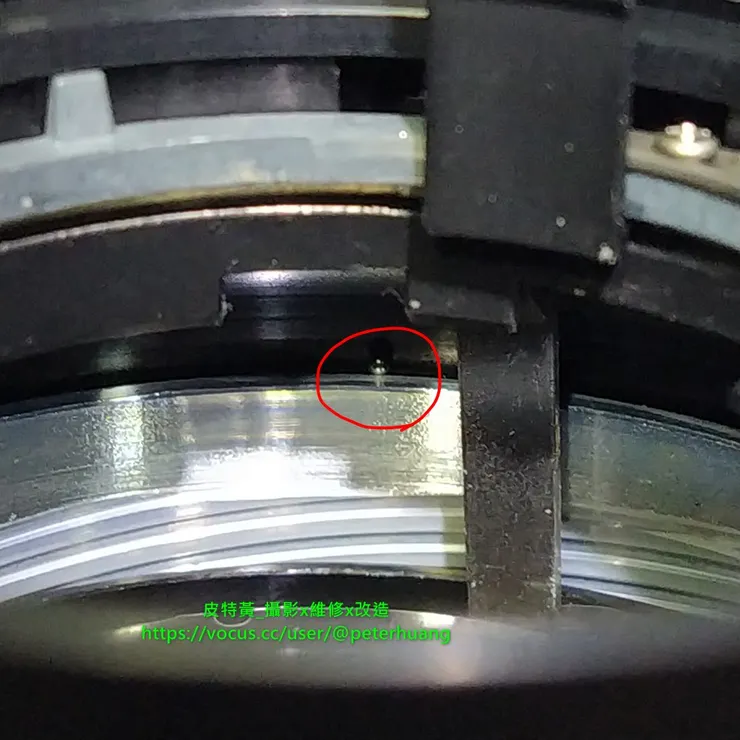

8.發現問題點,有顆小鋼珠脫落在內部,導致對焦鏡筒往後旋轉接近無限遠時卡住,移除即解決〔問題2〕。這顆小鋼珠是鏡尾光圈撥桿使用的,光圈撥桿使用了一整圈非常多的小鋼珠並搭配一條長拉簧使用,應該是在鏡尾拆解過程中,不慎跑入內部,造成無限遠對焦卡住發生問題。

raw-image


9.後續步驟開始組回鏡頭,照先前步驟反向進行即可,說明敘述會較簡略。

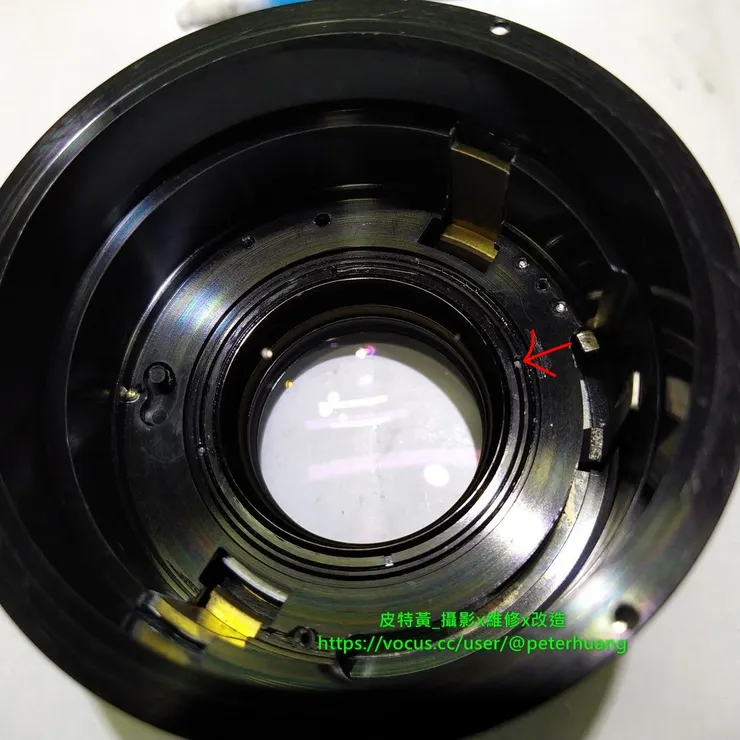

先裝回對焦定位器,無限遠的位置如下圖所示,紅色箭頭處為對焦定位器的對位參考點。

raw-image

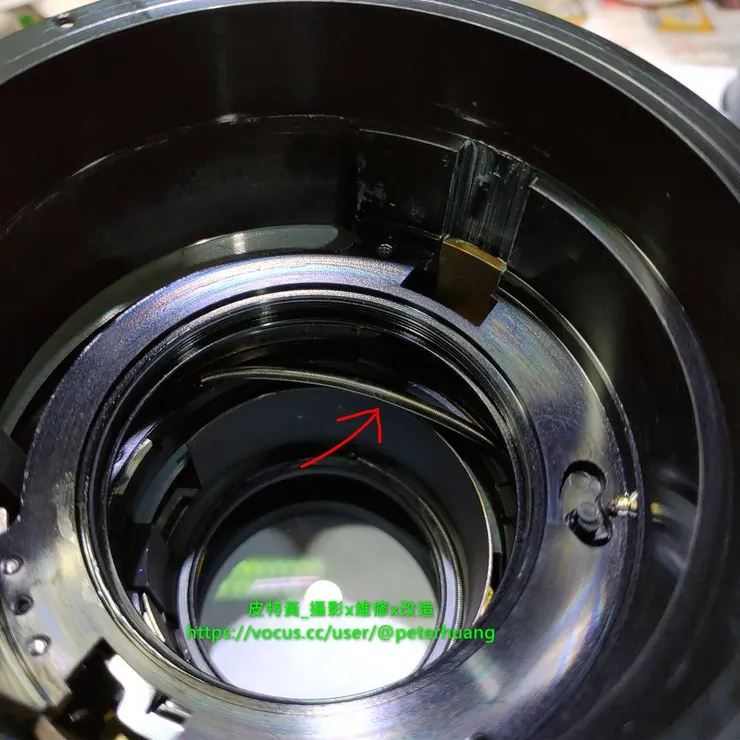

接續檢查鏡頭中間(步驟8所提及)的長拉簧,如果有鬆脫跑出來(如下圖紅色箭頭處所示),直接用手指將拉簧往紅色箭頭的方向(右上方)外推勾回即可。勾回後,將對焦鏡筒調整至無限遠位置,即鏡頭縮到最短的狀態。

raw-image

確認長拉簧若無鬆脫或已推回,就可以開始鎖回後鏡組。

raw-image

鎖回光圈組。先鎖3顆固定螺絲再扣住下圖左上方的拉簧。光圈組裝好後,就可以先測試一下光圈是否可以正常縮放(上CANON FD機身或轉接環測試)。

raw-image

鎖回前鏡組。

raw-image

鎖回對焦環與橡膠皮。

raw-image
raw-image


10.拆FD鏡尾。單純紀錄這顆85L從鏡尾拆的過程,若無維修需求,可以不用拆解。

拆除鏡尾3顆固定螺絲,如下圖紅色箭頭處。

raw-image

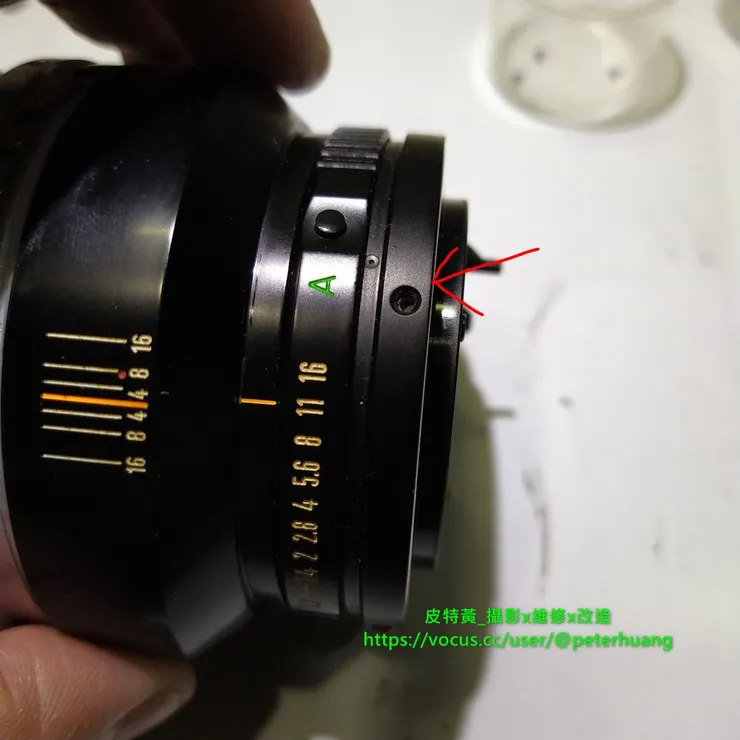

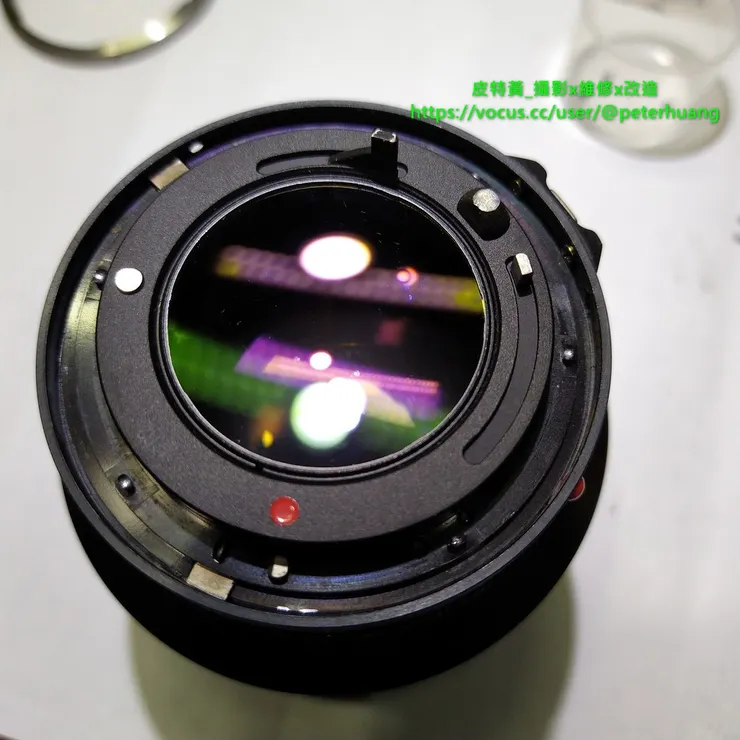

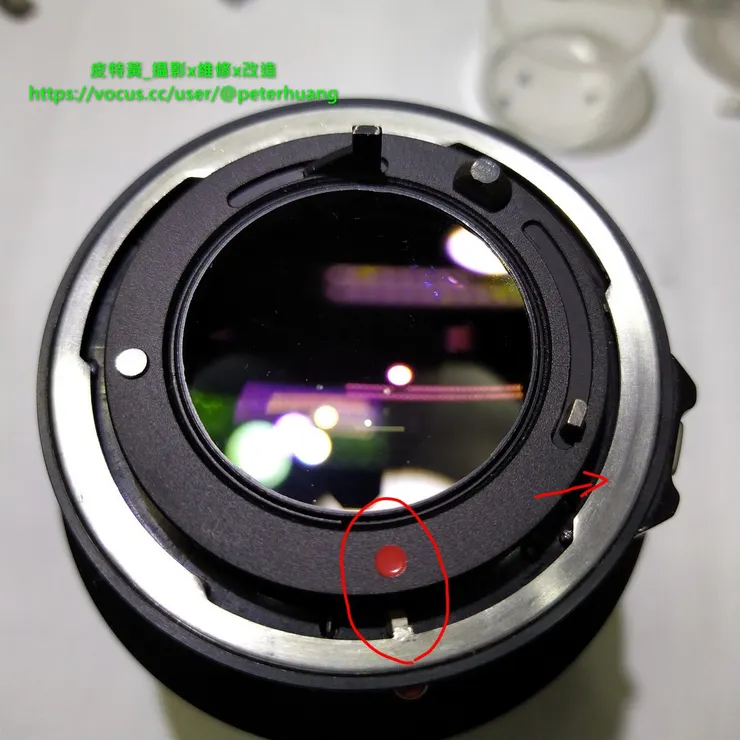

下圖紅圈處是標記對位的情況,接環組回時也是要呈現下圖的狀態才算正確(Canon FD鏡頭的接環都是這樣拆解與組裝);鏡尾3顆固定螺絲拆除後,就可以取下下圖紅色箭頭處的銀環。

raw-image

取下銀環的狀況。

raw-image

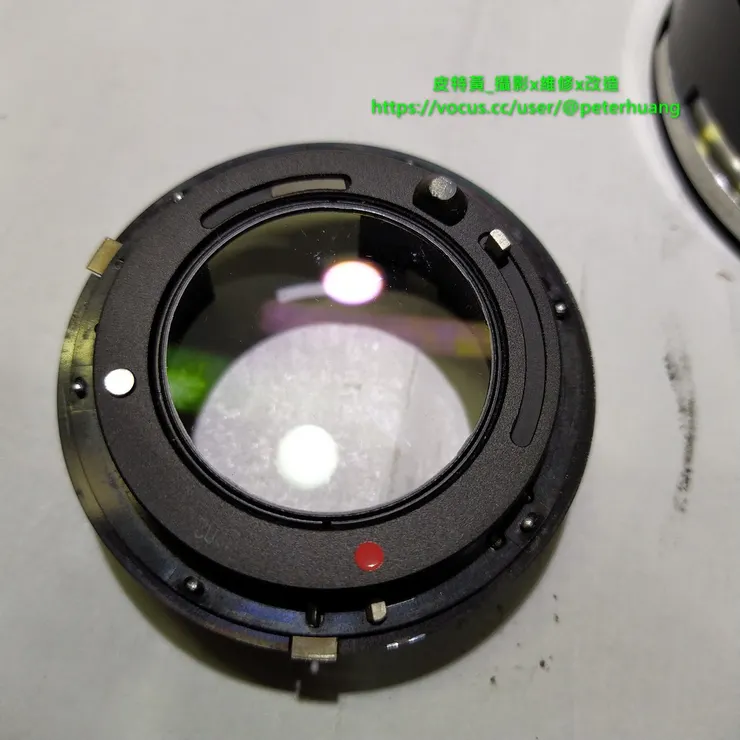

接著逆時針旋轉取下鏡尾接環,接環上有這顆FD 85L的最後一片鏡片。

raw-image


11.拆除下圖4顆固定螺絲後,取下鏡尾零件。

raw-image

取下鏡頭卡隼固定環。

raw-image
raw-image

取下鏡頭光圈環(內環與外環)。

raw-image


12.取下紅色箭頭處的2顆固定螺絲。

raw-image
raw-image

拆除剩餘的螺絲,總共5顆,記得先標點位作記號,取下下圖紅色箭頭的結構圈。

raw-image

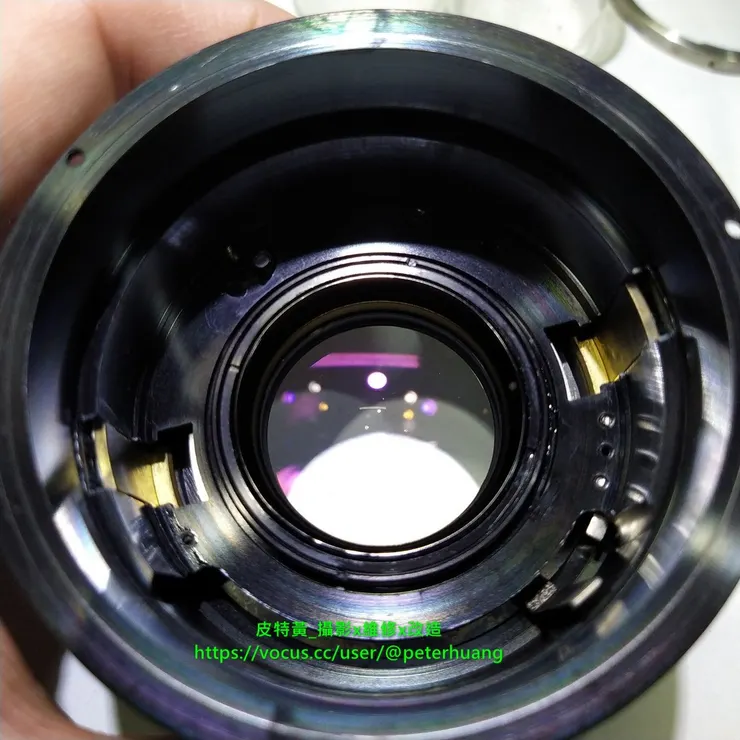

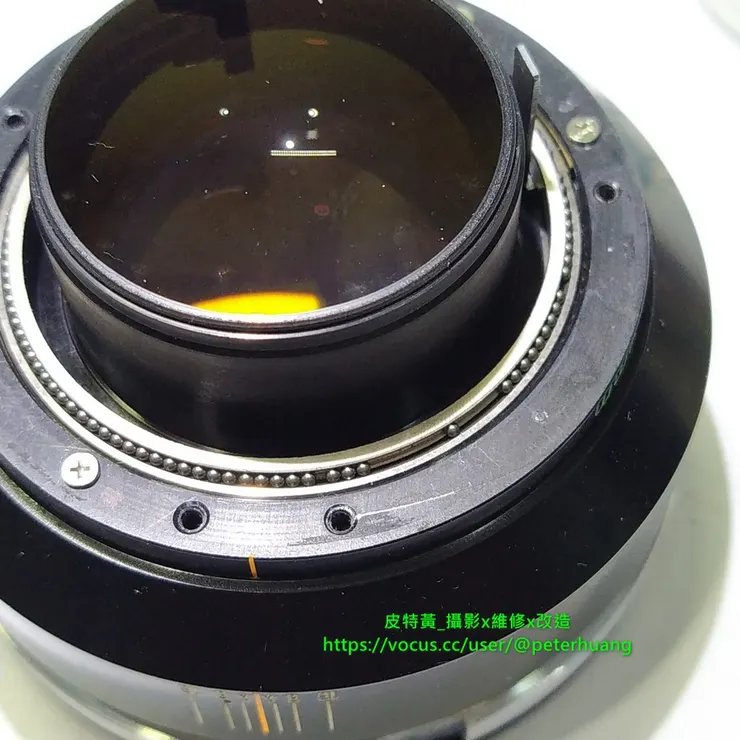

最後可以看到光圈撥桿的鋼珠圈,也就是步驟8的小鋼珠,〔問題2〕的故障原因。到這邊若再往下拆,就會發現最終無法取下後鏡組,所以一開始在〔維修說明3〕才會提醒這顆鏡頭要從前面拆,避免各位讀者走了冤枉路。
