想像你是一位城市交通指揮官，面對數百萬輛急速行駛的車輛，卻只能依靠一盞紅綠燈維持秩序。起初，這盞燈還能勉強運作，但很快你發現，不少車輛會鑽邊縫、闖紅燈，導致交通混亂、事故頻傳，還浪費大量能源。這就像早期的平面式 MOSFET，當電晶體尺寸不斷縮小，閘極（紅綠燈）對電子（車流）的控制力變得薄弱，漏電與效能崩潰接踵而來。

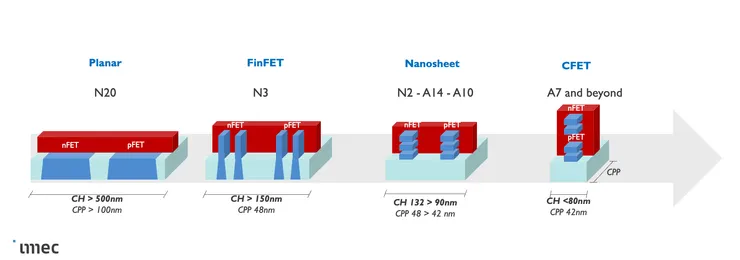

於是你升級交管系統，將紅綠燈擴充成三面包夾的智慧監控：不只正面有燈，側邊也裝上感測器與阻擋牆。這便是 FinFET 的概念：三面閘極包覆通道，電子無所遁形，控制大幅提升。但城市交通持續膨脹，三面監控也漸漸不敷使用。於是你決定進一步打造 360° 無死角的包圍式交管網，像給電子穿上緊身衣，怎麼動都在掌控中。這正是 GAA（Gate-All-Around）的精神：將閘極全面包覆導電通道，進一步壓制漏電與效能波動。
然而，真正的管理極限，不只是更「嚴格」，而是重新想像空間結構：地面不夠用，就往上蓋。這就是 CFET 的構想，將原本並排的 n 型與 p 型電晶體，改為上下堆疊，如同雙層高速公路般，以垂直方式整合邏輯單元，在相同面積下擠入更多功能。
技術節點是什麼？為什麼越小越好？
你或許常聽到5 奈米、3 奈米這樣的數字。這些數字到底代表什麼？又為什麼愈小愈厲害？技術節點（technology node）原本是指電晶體的關鍵尺寸，例如閘極長度（gate length）或圖樣間距（half-pitch），是製造時能在晶片上描繪的最小圖形。但隨著進展，這些名稱逐漸與實際尺寸脫鉤，變成一種綜合性能指標：
- 如果某製程能提供像是假設通道長度為 5 奈米時應有的速度與功耗，那就叫它 5 奈米。也就是立體結構的效能對標回MOSFET
- 真實物理尺寸可能遠大於這個數字，例如 10 奈米製程實際的閘極長度可能是 19 奈米，fin 寬度是 7.2 奈米
這種名稱與實際尺寸脫鉤的現象，是從 FinFET 結構開始廣泛使用的時期正式確立的。也就是說，從 14 奈米世代開始，技術節點的名稱不再等於電晶體的真實尺寸。更小的節點通常意味著同時帶來以下三種好處
