如何安全且有效地使用烙鐵：從手焊新手到專業的完整指南
烙鐵是電子製作、維修以及 DIY 愛好者不可或缺的工具，無論你是初學者還是經驗豐富的技術人員，掌握烙鐵的正確使用方法都能大幅提升工作效率並確保安全。本文將深入介紹烙鐵的種類、選擇技巧、使用步驟、保養方法，以及實用的焊接技巧，幫助你從新手進階到焊接達人。本指南根據專業烙鐵操作培訓資料編寫，內容詳實，適合各階段的學習者！
電烙鐵種類與原理（怎麼選才不踩雷）
外熱式電烙鐵

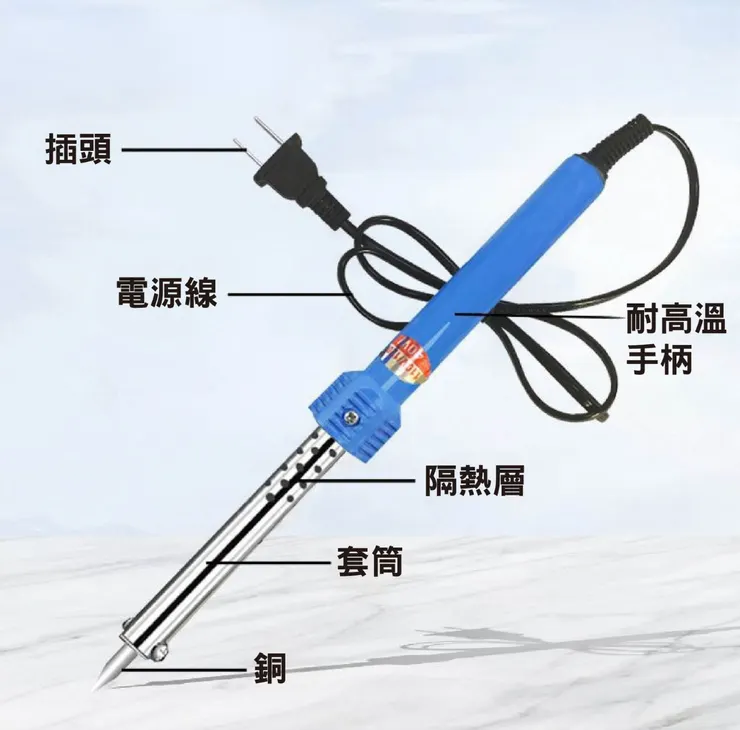

外熱式電烙鐵由烙鐵頭、烙鐵芯、外殼、木柄、電源引線和插頭組成，烙鐵頭安裝在烙鐵芯內部，熱量從外部傳導至烙鐵頭。這種設計結構簡單，適合多種焊接需求。
- 特點：功率範圍廣（15W、25W、30W、40W、60W、80W、100W、150W等），功率越大，烙鐵頭溫度越高。烙鐵頭通常由紫銅製成，具有良好的儲熱和導熱能力。
- 阻值參考：25W約2KΩ，40W約1KΩ，80W約0.6KΩ，100W約0.5KΩ。
- 應用：適用於焊接較大的零件，如電線、同軸電纜或金屬底盤接地焊片。
- 優勢與局限：外熱式烙鐵價格親民，但熱效率較低，升溫時間稍長，適合一般家用或初學者。
內熱式電烙鐵
內熱式電烙鐵的烙鐵芯位於烙鐵頭內部，熱量直接傳遞到烙鐵頭，升溫速度快，熱利用率高。常見規格為20W和50W，20W內熱式烙鐵的熱效率相當於40W外熱式烙鐵。- 特點：重量輕、耗電少、體積小，烙鐵頭後端為空心設計，通過彈簧夾固定在連接杆上，方便更換。烙鐵芯由細鎳鉻電阻絲繞在瓷管上製成，阻值約2.5KΩ（20W），溫度可達350℃。
- 應用：適合精細焊接，如小型電子元件或電路板維修。
- 優勢與局限：熱效率高，適合長時間作業，但更換烙鐵頭時需小心，避免損壞連接杆。
恆溫電烙鐵
恆溫電烙鐵配有磁鐵式溫度控制器，能自動調節通電時間以保持穩定溫度，特別適合對溫度敏感的元件。
- 工作原理：當烙鐵頭達到預設溫度時，強磁體因居里點（Curie Point）失去磁性，斷開電源；溫度降低後，磁性恢復，重新通電，實現溫控循環。
- 應用：廣泛用於焊接集成電路、晶體管等易受熱損壞的元件。
- 優勢與局限：精準控溫可保護元件，但價格較高，適合專業或精密作業。
吸錫電烙鐵
吸錫電烙鐵結合活塞式吸錫器與烙鐵功能，專為拆焊設計。預熱3–5分鐘後，對準焊點按下按鈕，熔化的焊錫會被吸入氣筒內。
- 特點：配備多種吸頭，適應不同粗細的引線，操作靈活，適用範圍廣。
- 應用：用於移除舊焊點或更換元件，特別適合維修工作。
- 優勢與局限：方便拆焊，但每次僅能處理一個焊點，效率稍低。

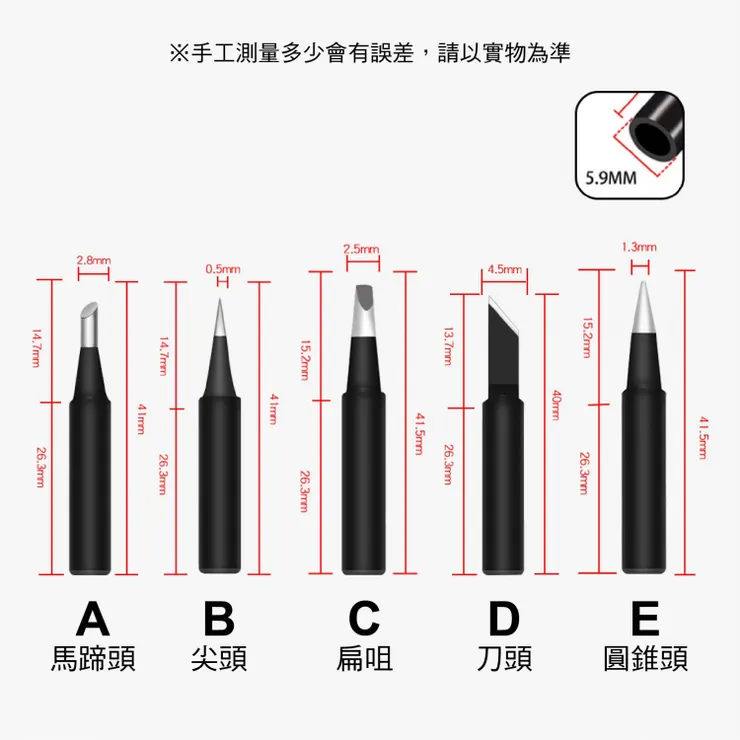

電烙鐵頭尖端形狀與應用
為適應不同焊接物的要求，烙鐵頭的形狀有所不同，常見的有錐形、鑿形、圓斜面形等等。
- 圓錐（Conical）： 特性為點接觸、視野好，適用於單點細小焊墊、收尾修飾。
- 斜削／鑿型（Chisel）： 特性為面接觸、導熱佳，適用於排針、端子、一般通孔。
- 馬蹄／凹槽（Hoof）： 特性為可帶錫槽、拖焊順手，適用於拉錫、連續點焊、拖焊。
- 圓柱寬面（Bevel）： 特性為熱容量大，適用於大焊盤、屏蔽地、接地大片。 如何挑選？先看焊盤/引腳接觸面積與邊距，再以「能讓焊點 2–4 秒內完成」為目標選形狀與寬度。
焊錫與助焊劑基礎（含鉛/無鉛怎麼配）
- 熔點： 一般錫絲熔點為 183℃～215℃（約 361℉～419℉）。
- 線徑： 0.5–1.0 mm 常用；細焊點選細線，避免一次擠太多錫。
- 助焊劑： 錫是填充料、助焊劑是潤濕劑；焊接時助焊劑若過少，會使表面很快氧化。電子件應避免使用酸/氯性強腐蝕性助焊劑。
正確的握持方式
烙鐵的握法影響操作舒適度和精準度，常見的三種握法如下：
- 反握法：五指握住烙鐵柄，適合大功率烙鐵和散熱量大的焊件，穩定性高。
- 正握法：四指握住烙鐵柄，大拇指沿烙鐵方向壓緊，適合彎型烙鐵頭和較大焊件。
- 握筆法：像握筆一樣持烙鐵，適合小功率烙鐵和精細焊接，靈活性強，常見於電子製作。
建議：初學者可從握筆法開始練習，逐漸適應其他握法以應對不同場景。
使用烙鐵的步驟
開始使用
- 確認清潔海綿（石棉）潮濕，用於擦拭烙鐵頭。
- 清除發熱管表面雜質，檢查螺絲是否鎖緊，確保烙鐵頭穩固。
- 將電源插頭插入220V插座，確認連接穩固。
- 開啟電源開關，設定溫度至300℃，待加熱指示燈熄滅後，使用溫度計（TM-903或TFC-305A）測量烙鐵頭溫度，確保在300℃±10℃範圍內。
- 若溫度超出範圍，停止使用並送修。
- 調整至所需工作溫度（一般為270℃–380℃），開始焊接。
結束使用
- 用濕海綿擦拭烙鐵頭，塗上薄層焊錫保護（防止氧化）。
- 將溫度調至最低（約200℃）。
- 關閉電源開關，拔下電源插頭。
- 將烙鐵放置在專用架上，冷卻後妥善存放。
最佳工作溫度
焊接溫度的選擇直接影響焊點質量。以下是常見焊錫類型和工作溫度：
- 一般焊錫熔點：183℃–215℃（361℉–419℉）
- 正常工作溫度：270℃–320℃（518℉–608℉）
- 生產線焊接：300℃–380℃（572℉–716℉）
- 吸錫（小焊點）：315℃（600℉）
- 吸錫（大焊點）：400℃（752℉，僅短時間使用）
注意：
- 溫度過低：焊錫流動性差，易形成冷焊或假焊。
- 溫度過高：可能損壞電路板銅箔，或導致焊點表面凹凸不平、冒白煙。
- 紅色區（>400℃）：避免長時間使用，以免損壞烙鐵頭或元件。
烙鐵頭的保養與維護
烙鐵頭是烙鐵的核心部件，良好的保養能顯著延長其使用壽命。
烙鐵頭不沾錫的原因
- 溫度過高（>400℃）導致沾錫面氧化。
- 未完全塗錫保護，暴露在空氣中。
- 使用不當助焊劑（如活性或水溶性助焊劑）或助焊劑過少，加速氧化。
- 清潔海綿過乾、過髒或含硫量高。
- 接觸塑料、潤滑油或其他化合物。
- 焊錫不純或含錫量低。
保養技巧
- 每日清潔：使用前清除烙鐵頭上的氧化物、助焊劑殘留或污垢，保持發熱體乾淨。
- 正確加熱：先預熱至200℃，塗上焊錫，穩定3–5分鐘後調整至工作溫度（300℃–380℃）。
- 避免損壞：焊接時不要用力挑壓或摩擦焊件，這不僅無助於熱傳導，還可能損壞烙鐵頭。
- 清潔方式：僅用濕海綿擦拭，禁止用粗糙物體（如砂紙）直接磨擦。
- 保護沾錫面：長時間不使用時，降低溫度至200℃以下並塗上焊錫保護；使用後擦拭乾淨並重新塗錫。
- 處理氧化：若沾錫面氧化，用600–800目細砂紙輕擦，然後用含助焊劑的錫絲加熱包覆，恢復沾錫能力。
更換烙鐵頭
- 確保發熱體冷卻，避免燙傷。
- 逆時針旋轉螺帽，取下套筒，清除發熱體內雜物。
- 更換新烙鐵頭，依開始使用步驟加熱並塗錫。
- 若烙鐵頭卡死，噴灑除銹劑並用鉗子輕轉，嚴重時聯繫供應商處理。
焊錫絲的使用技巧
- 將整卷焊錫絲固定在架子上，順時針旋轉螺帽，確保拉動方向與施力平行。
- 拉出適當長度（約1英寸），避免過長接觸地面或過短燙手。
- 焊接時，同步拉動焊錫絲並下烙鐵，節省時間。
- 使用後洗手，避免焊料接觸食物。
焊接技巧與常見問題
焊接技巧
- 控制溫度：將烙鐵頭放在松香上，松香快速熔化且不冒煙時為最佳溫度。
- 焊接時間：從加熱到焊錫流滿焊點應在幾秒內完成，過長會使助焊劑揮發，過短則焊錫未完全熔化。
- 焊錫量：適量焊錫，過多導致焊點過大，過少影響牢固度。
- 防止溢流：先用少量焊錫加熱焊點，待溫度合適後補充焊錫，快速完成。
- 避免移動：焊錫未凝固前勿移動元件，否則易形成虛焊。
- 保護周邊：小心不要燙傷導線絕緣層或附近元件。
- 清潔焊點：焊接後清除錫渣和多餘導線，保持產品整潔。
常見焊接問題
- 假焊/冷焊：焊錫未完全熔化，焊點不牢固，外觀粗糙。
- 焊點過大/毛刺：焊錫過多，影響美觀和功能。
- 短路：焊錫溢出導致相鄰焊點連接，需重新清理。
- 標準焊點：光滑、均勻、有光澤，無毛刺或凹凸。
烙鐵常見故障與維修
- 不通電或不發熱：用萬用表測量插頭兩端，若無反應，檢查電源線或烙鐵芯是否斷路，必要時更換烙鐵芯（20W內熱式阻值約2.5KΩ）。
- 烙鐵頭帶電：檢查電源線是否錯接接地線，或接線螺絲鬆動導致短路，及時修正以防觸電。
- 烙鐵頭不沾錫：用細砂紙打磨後重新鍍錫，若問題持續則更換烙鐵頭。
- 烙鐵頭凹坑：用銼刀修復氧化層或凹坑，鍍錫後繼續使用。
- 延長壽命：經常用濕海綿擦拭，保留殘留焊錫以防氧化，使用弱酸性助焊劑。
工位 SOP 《手焊 30 秒心法》
- 上線前： 尖端潔淨＋上錫｜海綿/黃銅絲就緒｜溫度：含鉛 300–330°C／無鉛 320–360°C｜ESD 接地 OK。
- 手法： 同點加熱 → 將錫送到焊點 → 滿了就收 → 靜置不晃。
- 快修： 冷焊＝加熱不足｜橋接＝吸錫帶＋助焊｜潤濕差＝清潔＋助焊
- 收工： 清潔尖端｜上錫保護｜降溫待機或關機｜清理錫渣。
焊點就像沖茶——溫度不對、時間不對、器具不對，再好的茶葉也泡不出香。
烙鐵操作是一門需要耐心和技巧的工藝，通過選擇合適的烙鐵、掌握正確的溫度控制和保養方法，你不僅能提升焊接質量，還能延長工具壽命。從外熱式到恆溫烙鐵，從小型元件到大型焊件，每個細節都影響最終效果。希望這篇指南能為你的焊接之旅提供全面幫助！
想深入學習電子製作或分享你的焊接經驗？ 歡迎在下方留言，或持續關注我們的部落格，獲取更多實用技巧！
