其它電路分析技巧

更新 發佈閱讀 1 分鐘

電橋平衡

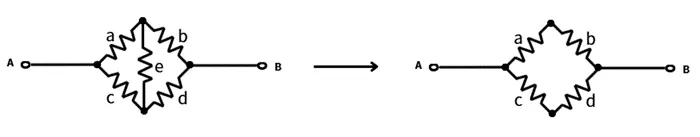

電橋平衡的電路,須滿足以下條件,即 a x d = c x b,則e可拿開或短路,如下示範:

raw-image

密爾門定理

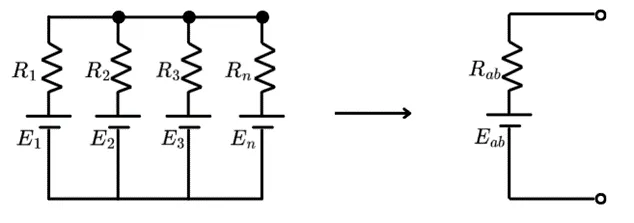

密爾門定理,為節點電壓法的進階解法,也就是說,可以使用節點電壓法必然可以使用密爾門定理,化簡後的等效電路為一個電壓源串連一個電阻,基本型電路及其解法如下

raw-image

等效電壓:

raw-image

等效電阻:

raw-image

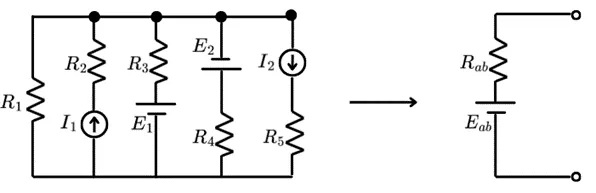

較複雜的進階型電路及其解法如下:

raw-image

等效電壓:

raw-image

等效電阻:

raw-image
