迴路電流法

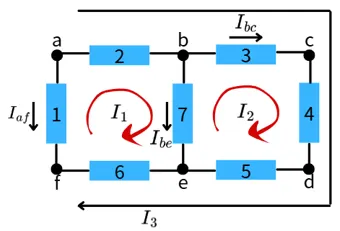

• (loop)：任意一個封閉路徑，不會重複經過同一節點。例如圖中的abefa、bcdeb、abcdefa。
• (mesh)：一個不包含其他迴路的最小迴路。例如圖中的abefa、bcdeb。

每一個支路電流可以表示成迴路電流的線性組合。

上圖中，可以寫出如下關係式:

其中B為支路數、N為節點數。

所以以上圖來說，電路只需要 L = 7 - (6 - 1)，也就是2 個獨立迴路電流，就能表示所有支路電流，例如只取兩電流 I₁、I₃ 列式:

不過此時要特別注意:

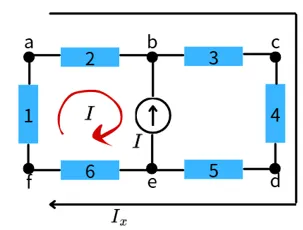

可以看出有一電流源大小為I，我們可以將其設為abef的迴路電流，不過此時就不能設定bcde的迴路電流也同樣等於I，所以這裡我們必須選一個「不穿過電流源」的迴路電流I_x，這方法稱為supermesh，稍後會在範例中練習到。

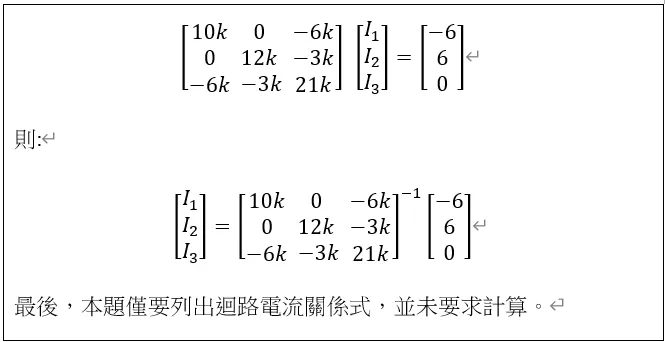

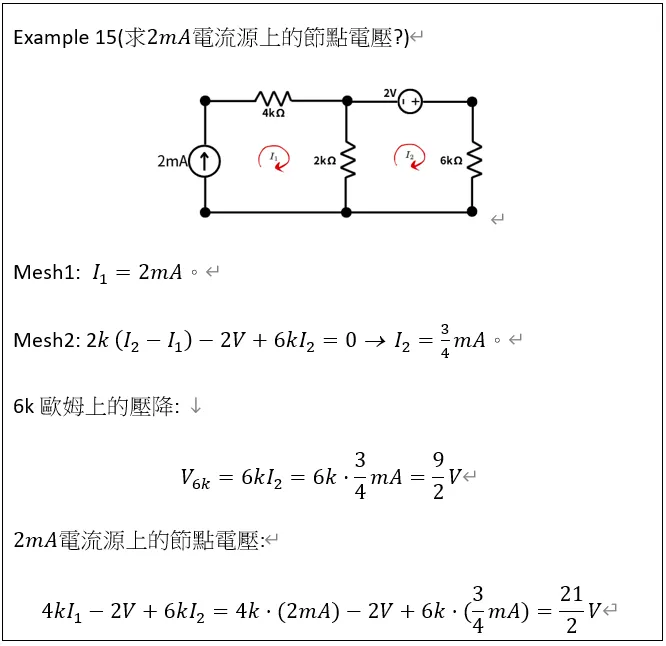

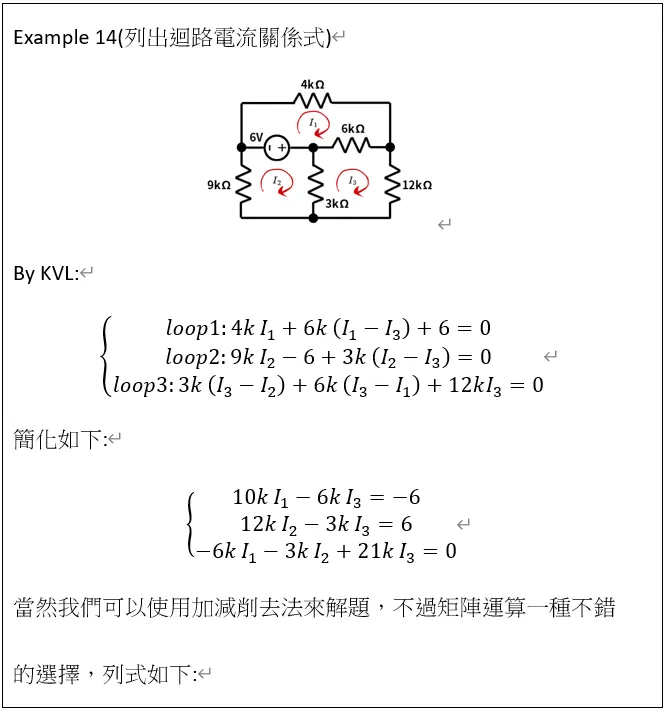

好，現在我們知道每一個支路電流可以表示成迴路電流的線性組合。而迴路電流式則利用KVL 建立方程式，馬上來練習幾題:

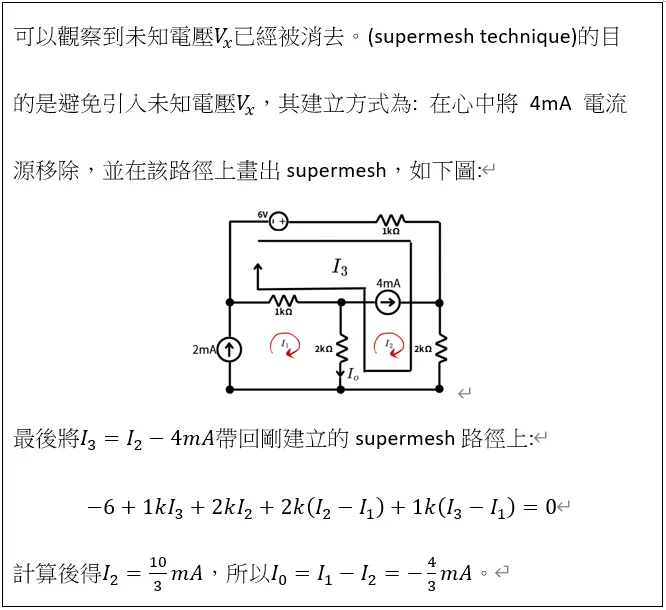

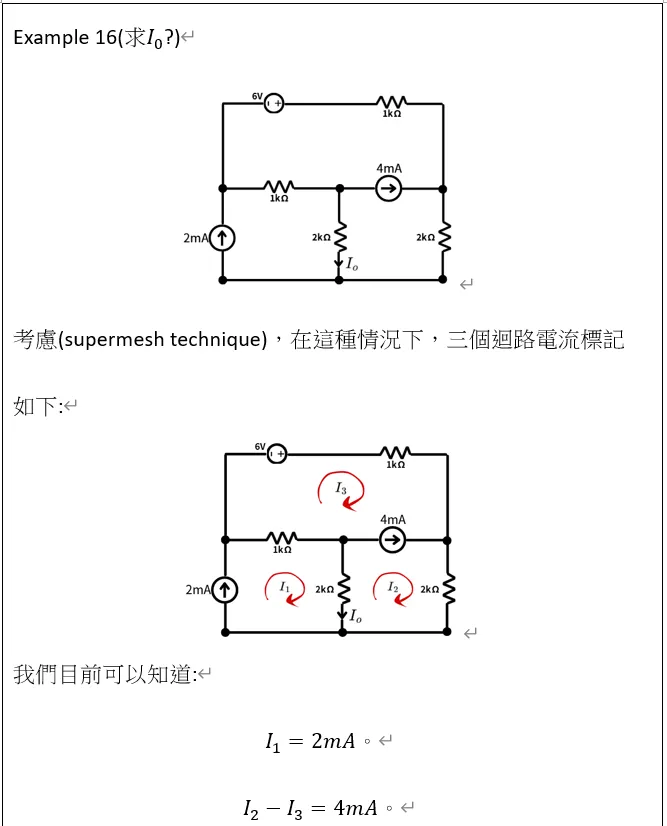

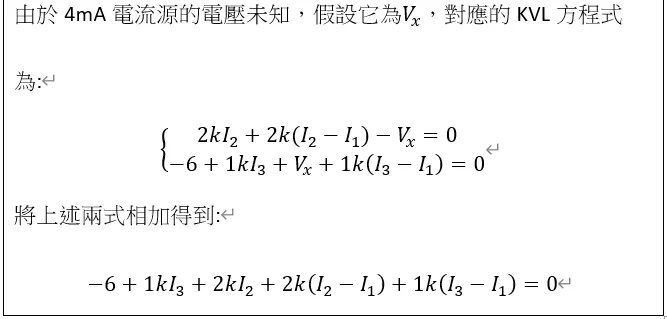

最後看一題supermesh的題型:
