戴維寧等校電路、諾頓等校電路 (1)

更新 發佈閱讀 1 分鐘

首先我們必須先了解疊加原理才能學習所謂的戴維寧等校電路、諾頓等校電路。

疊加原理

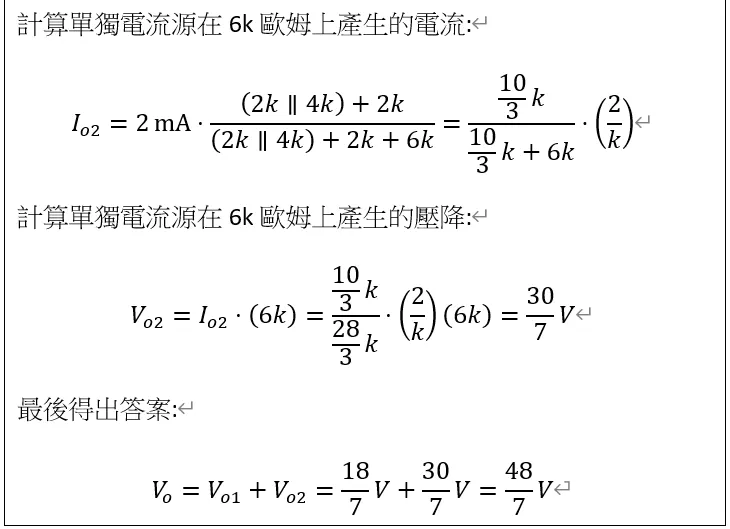

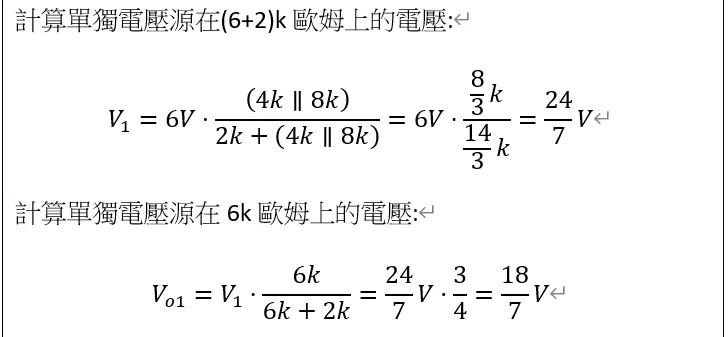

其概念非常簡單,在線性電路中,若有多個獨立來源(電壓源或電流源),則任意支路的響應(電壓或電流)等於 各個獨立來源單獨作用的響應的總和。

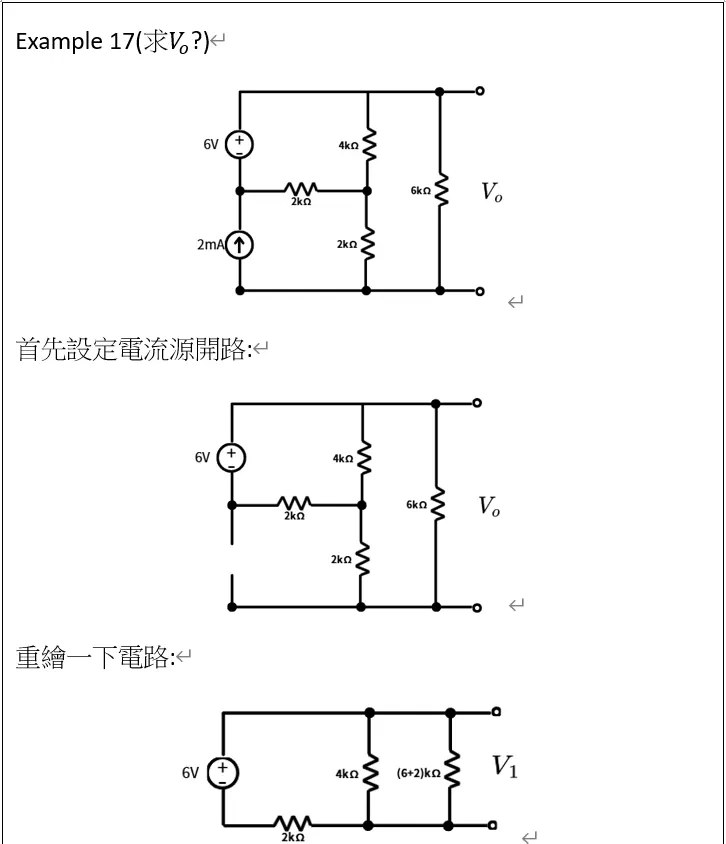

步驟為選擇一個獨立來源「保留」,其他來源 關掉:

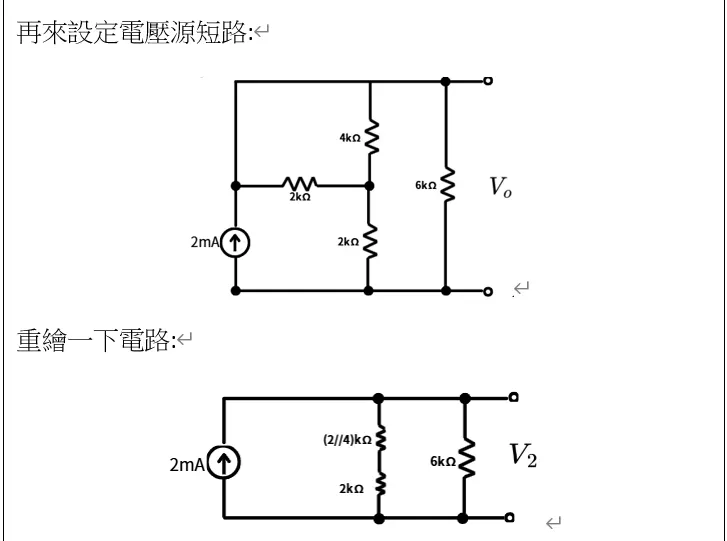

  • 電壓源關掉 → 以短路代替。
  • 電流源關掉 → 以開路代替。
raw-image
raw-image
raw-image
raw-image

戴維寧等校電路、諾頓等校電路

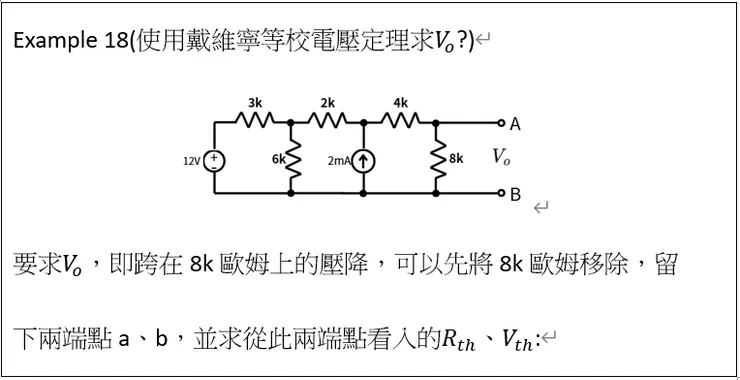

任意一個線性電路,對於兩個端點而言,都可以等效為

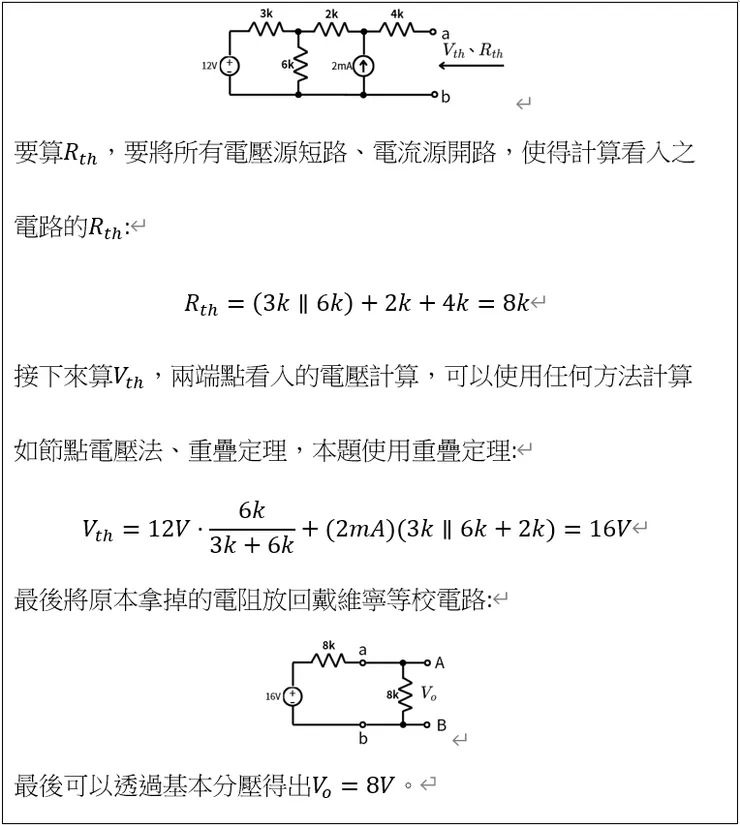

  • 一個 戴維寧等效電壓源Vth串聯一個 戴維寧等效電阻Rth
raw-image
raw-image

戴維寧等效電路當然也可以等校於:

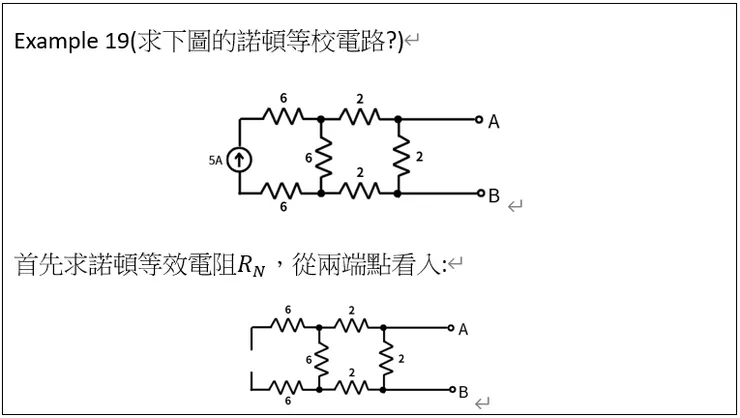

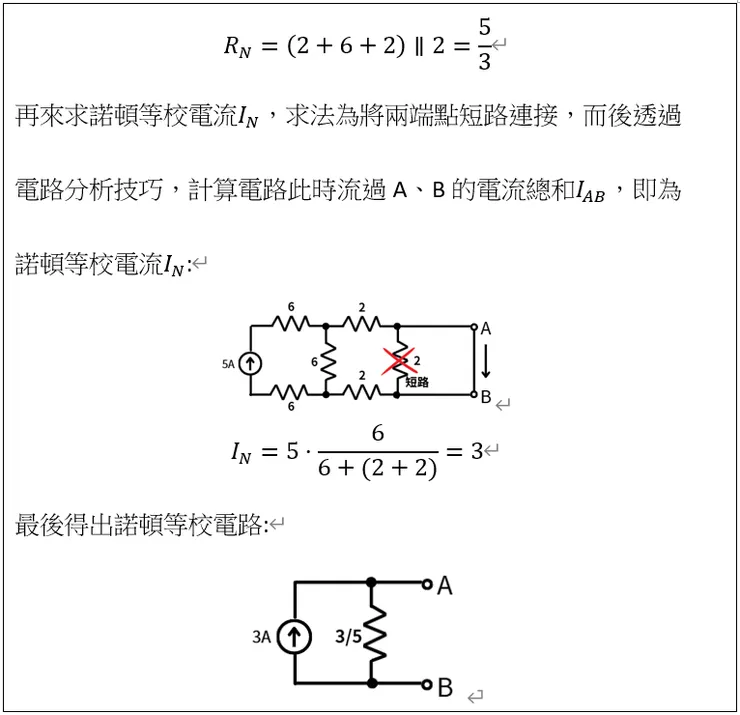

  • 一個 諾頓等效電流源Ith並聯一個 諾頓等效電阻Rth
raw-image
raw-image
