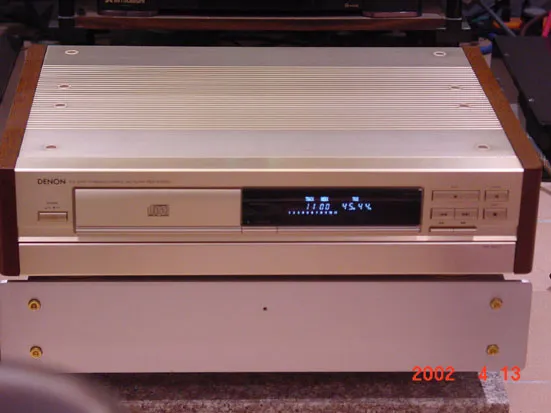

此次修改的主角 -- DENON DCD-2560G 雷射唱盤
老當益壯
想了半天不知道用什麼當開場標題，這台唱盤給我的感覺就是堅固與耐用，服役到現在應該超過六年了，從來沒罷工過，也不曾維修過，只有遙控器換過一次電池，給它個“ 老當益壯 ”稱呼應當不為過。這台唱盤結構做的相當紮實，淨重超過 11 公斤，運轉起來相當安靜，之前的想法是將它改一改拿來當純轉盤應是相當不錯。
自從有了 DAC 與 CD-ROM 當轉盤後，這台唱盤幾乎就被打入冷宮了，不論是數位或類比輸出表現都不及自己 DIY 的 CD-ROM 轉盤與 DAC，聲音總是朦朦朧朧的。在為 CD-ROM 換裝 TCXO 時就有計畫地為它進行改裝準備，關鍵元件當然就是TCXO，所以手邊早就有一顆 16.9344 MHz 等著了，因為有了之前 CD-ROM 改裝經驗，所以進行起來還算蠻順利的。

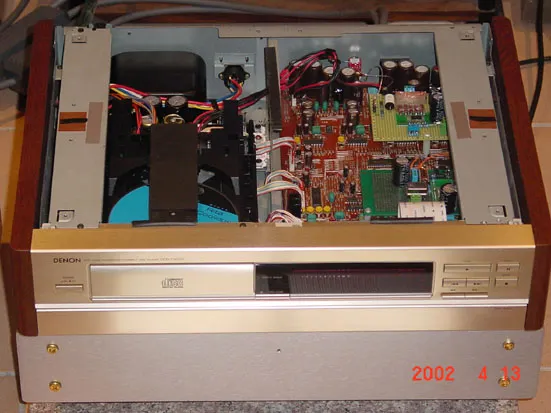

這是唱盤內部照片，不過各位看到已是修改過了的

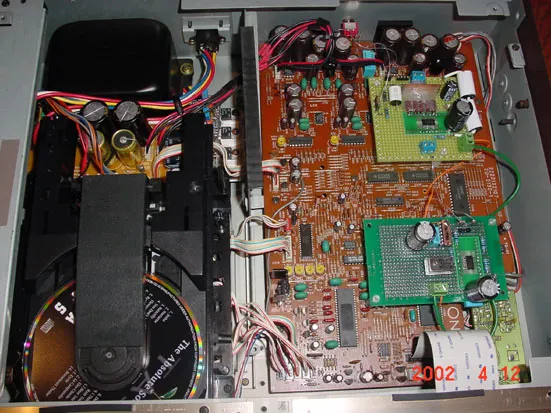

這是另一張照片，距離比較近一點
TCXO 換裝與 Reclocked 加入
在改裝之前還是有一些功課要先做的，這台唱盤數位核心用的 SONY CXD2500 數位訊號處理晶片，搭配 SONY CXA1372 伺服晶片，DAC 部分用的是 NPC SM5840 數位濾波晶片，DAC則是每聲道兩顆 AD1862，我的目的只是拿來當作轉盤使用，DAC 與後面類比部分就不多做贅述，這裡的重點是放在 CXD2500 身上。先上網找 datasheet，有了datasheet 就好辦了，pin53 是 XTI，pin54 是 XTO，pin60 則是 digital out，電路板上有三個元件要先拆除，震盪器 ( X200 ) 以及標示 C212 與 C213 兩顆小電容，原廠設計將 digital out 先經 74HCU04 再送入光纖發射模組，我跳過 74HCU04 不用，直接接至 74VHCU04 後，再送入 74AC74P 與 16.9344 MHz TCXO 進行 reclocked，可以參考下面的電路圖。

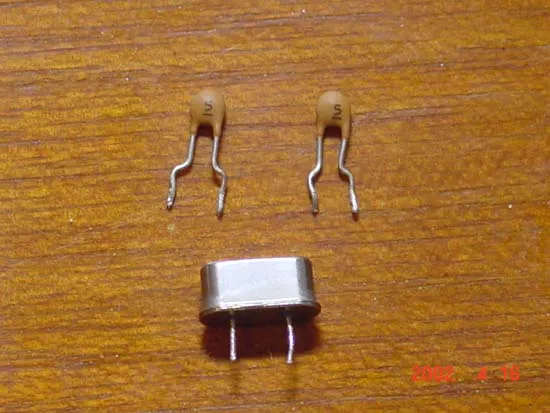

這是拆下來的零件
TCXO + Reclocked + DSIX 電路，跟前面 CD-ROM 修改電路是一樣的

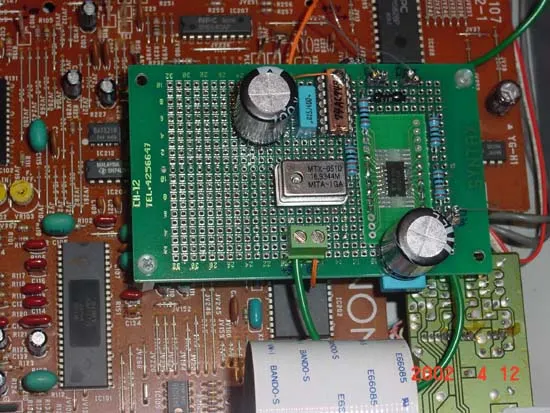

洞洞板搭的 reclocked 電路

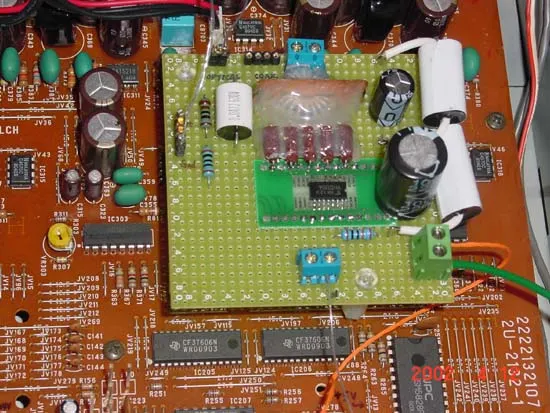

這是 DSIX 電路，上面被矽膠封住的 pulse transformer 已不用了，改用電容做訊號交連
電源改裝
電源穩壓部分原廠是用 7812 / 7912 與 7805 / 7905，我已將它們改為 LT1085 / LT1033，12V 用濾波電容換成何博士訂製的 4700uF / 50V，5V 用濾波電容則換成德製 FRAKO 2200uF / 40 V。

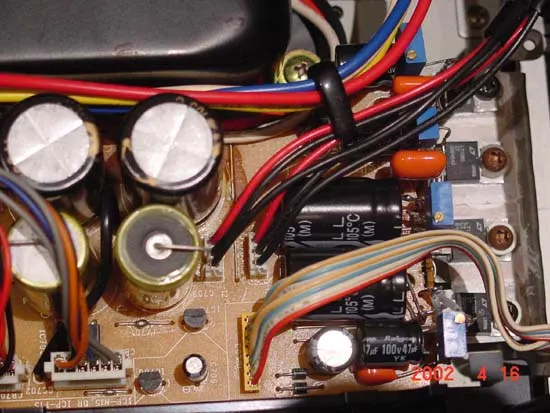

這是電源部分的特寫
數位輸出部分
原廠數位輸出僅配備有光纖輸出，我替它加上同軸輸出，並用一開關進行切換。

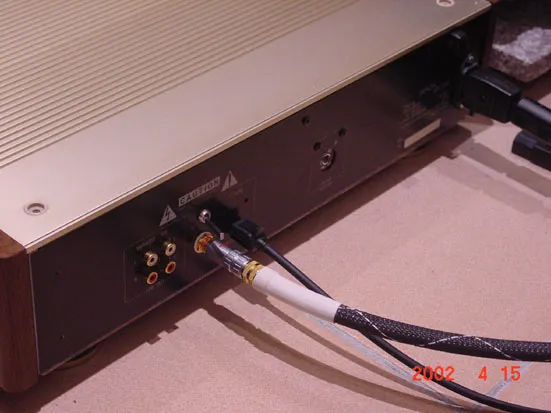

這是背面的照片
改後心得
有點不敢相信改完後的聲音表現，老實說，現在當轉盤使用時它比 CD-ROM 好聽，之前的模糊印象完全不見了，用 CD-ROM 當轉盤總覺得高頻有些飆，而改完的老 DENON 唱盤，讓我覺得相當悅耳；不過類比輸出還是差 DIY DAC 一截，畢竟類比部分是完全沒改，曾有念頭想把所有送入 DAC chip 的數位訊號進行 reclocked，想想這也蠻累人，這念頭就暫時打住。
