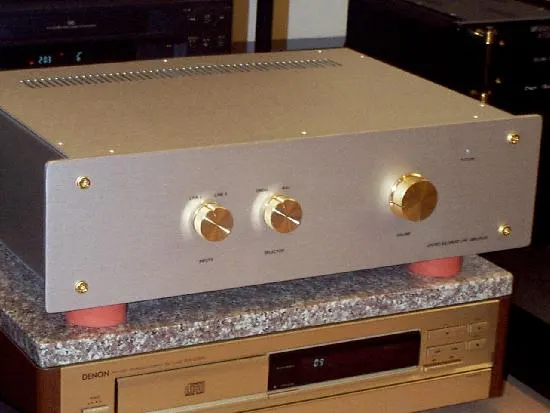

Balanced Zen Line Stage 前級
Balanced Zen Line Stage 前級
舊瓶重裝
這部 DIY 前級已是三年前的作品了，當時還寫了份裝機報告放在 DZ 的網站上，另外在 PASS 的網站上也可以找到這部前級完整的製作說明。當時製作它是為了搭配具有平衡輸入的 Monarchy SE-100 單端 A 類 100W 後級，後來這對後級賣掉了，也另外製作了 OP 前級，兩相比較下，DIY PASS 前級就從此被我放在音響室的一角。
最近心血來潮，將它拆蓋透透氣，哇！滿滿的零件，居然用了四顆變壓器、三組 MOS 穩壓、背板一堆 Neutrik 平衡接頭、MIT 10uF 電容等等，當初嘔心瀝血之作，竟然不敵 OP 前級。想想過去三年來也累積不少 DIY 經驗，決定讓這部 DIY PASS 前級重回一線戰場，與 OP 前級一較高下。
這是 PASS 的原著線路

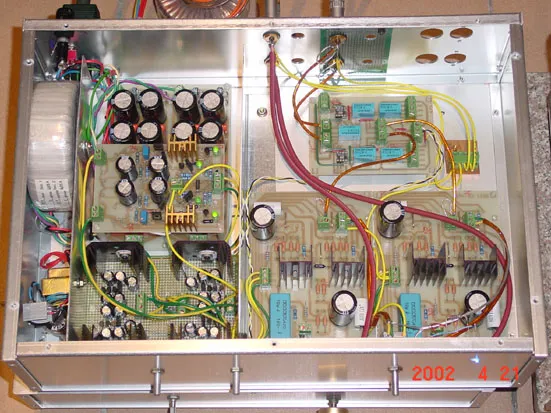

這是重新製作後的 DIY PASS 前級，看起來清爽多了
電源部分
電源部分我並沒有參考 PASS 所提供的線路，在原來的製作上每聲道使用獨立變壓器與一組 MOS 穩壓，MOS 穩壓仍舊沿用，但小改了一些（調整電壓），變壓器則是三年前向堅新定做的 60-0 兩組 100 VA，原來用兩顆，現只用一顆。MOS 輸出後接至由五顆晶體所組成的達靈頓對，就稱它作電源 Buffer，常上友站何博士網站的朋友應該都知道。
我把電源部分的電路畫下來供大家參考，就是下面那張圖，由於變壓器是兩組獨立繞組，索性就用雙橋式整流，整流子用的是 Motorola MR756，濾波電容共用了 16 顆 1000uF/100V，整流後電壓高達 85 伏，直接送入 MOS 穩壓，因高電壓所造成的功率消耗較大，MOS 穩壓上部分 TO-92 包裝的晶體已換成 TO-220 包裝，使用上也比較安心一點。經過 MOS 穩壓後就送入電源 Buffer，這部份我是用洞洞板搭的，這裡共有兩組 Buffer 電路，一聲道一組，Buffer 最後一級晶體最好加上大一點的散熱片，使用時它的溫度還蠻高的。
這是電源部分電路圖

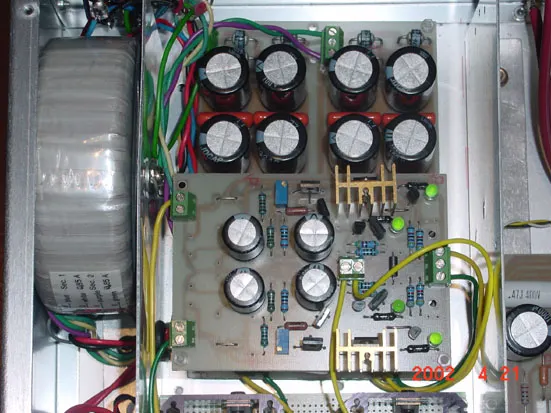

整流與 MOS 穩壓照片

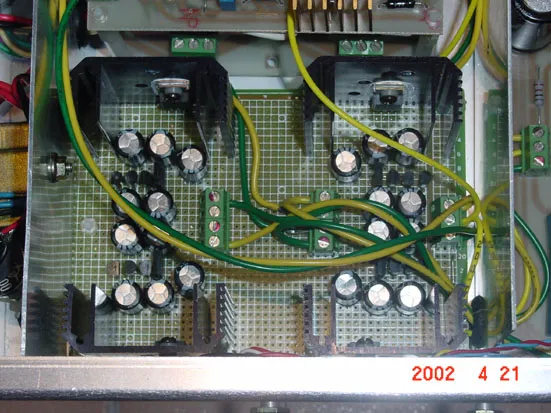

這是電源 buffer 的照片
放大電路
PASS 的原著是一個單端具平衡輸入/平衡輸出的放大電路，當然它也可以操作在不平衡輸入/不平衡輸出，在我原先的製作中曾使用 DRV134 將不平衡輸入訊號轉成平衡訊號後再送入放大電路，可以說是一部全平衡的前級，不過現在我已不需要平衡輸出了，因此 DRV134 也取消了。
這是此次製作的電路
PASS 的原線路使用 Zener 二極體保護 MOS，我將它省略了，因此 R18 與 R19 也可省略（R18 與 R19 是要防止因 Zener 所可能造成的震盪），另外 P3、P4 與 P5 也省略，由裝置在輸入端的 10K VR 進行音量控制。電路圖中六顆 750 歐姆電阻我是用 Dale CPF2 1500 歐姆 2W 併聯使用，PASS 設計流過每顆 MOS 的電流為 40mA，算一下每顆電阻會消耗 1.2W，雖然用了 4 瓦的電阻，但實際使用時電阻的溫度還是高的嚇人，總之瓦數一定要足夠。增益的計算大約等於 (R1+R2)/R15，PASS 文章中提到較小的增益（10dB） 比較大的增益（20dB）有較低的失真，所以 R15 就用 430 歐姆。輸出電容我原來是用 MIT 2PPMFX 10uF/200V，趁此機會將它換成RIFA 420 10uF/160V電容。

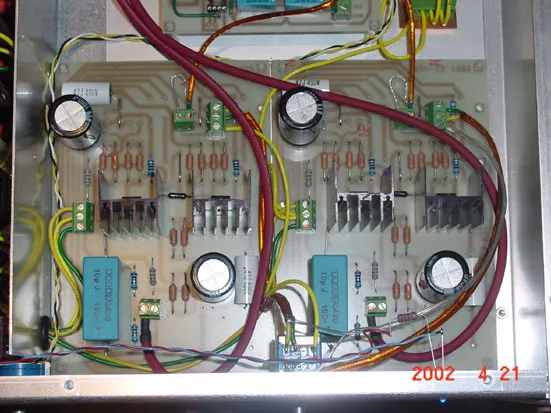

放大電路照片
輸入訊號選擇是以繼電器作為切換，本來這部份還具有不平衡訊號轉平衡訊號的功能，不過現在已被取消了。

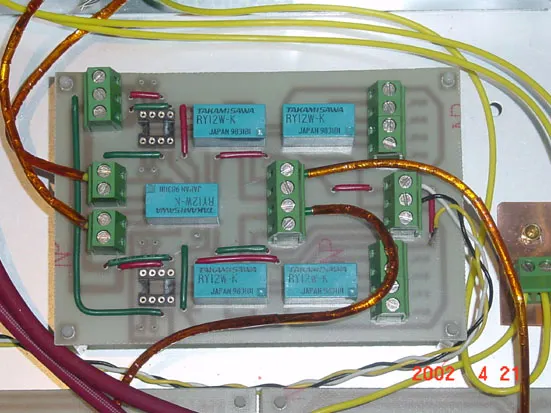

這是輸入訊號切換用電路板，上面空著的 IC 座原是按裝 DRV134
判若兩人的聲音
現在這部 DIY PASS 前級的聲音表現的確讓我大吃一驚，聲音非常的清楚，尤其是中頻與低頻的表現，飽滿與自然的聲音我想是它最大的特點，整體表現與先前的製作實在是有判若兩人的感覺，或許是電源 buffer 的功勞，又或許是取消 DRV134 的緣故，但我想本質是很重要的，這個 PASS 前級的確是一個簡單又好聲的電路，如果您想要製作前級，強烈建議您試試這個電路。至於我的下一個計畫，將會是 PASS ALEPH 2 單端 A 類 100W 後級 Mono+Mono，這應該會是一對怪獸級後級。
