各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 iPhone X 同行送來的，聽說是充電後導致不開機，這個同行本身也是修主板的，或許是對 iPhone X 不熟的關係，所以沒能動手，放馬子過來吧～

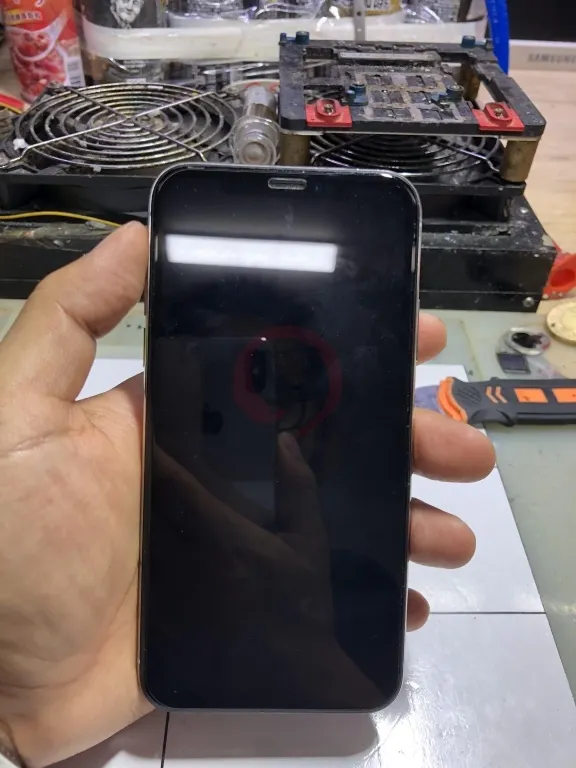

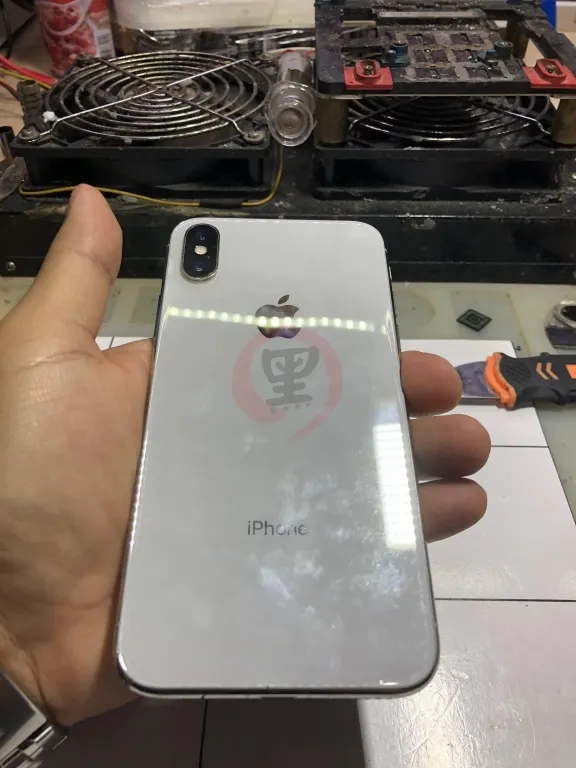

iPhone X 是不是只有這個顏色，我好像拿到的全部都是這個顏色

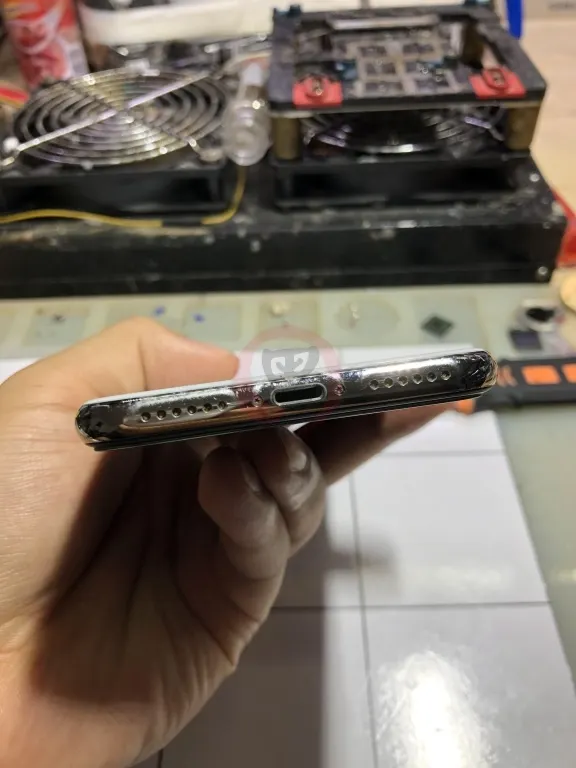

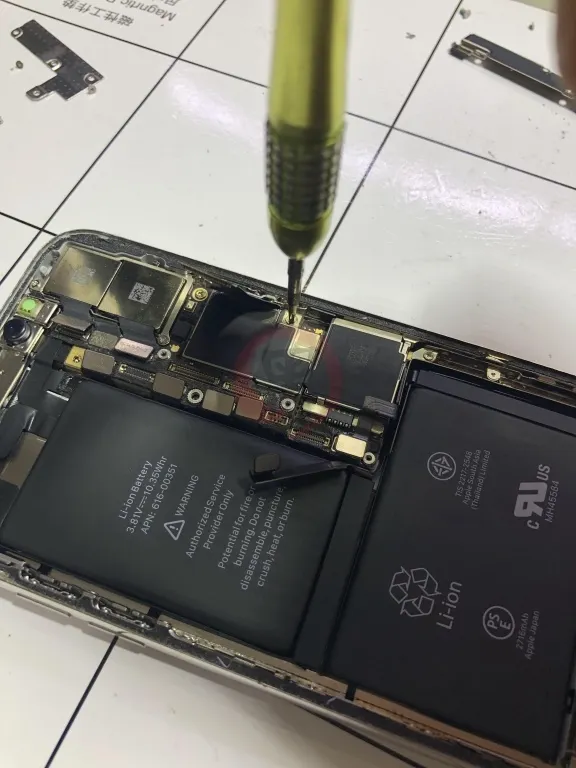

同行有大概描述了，機子本身的電流，說是 500-700ma 左右亂跳，首先一樣底部兩顆螺絲旋開
為了不要讓配件影響電流，我得先將全部的配件置於空載狀態

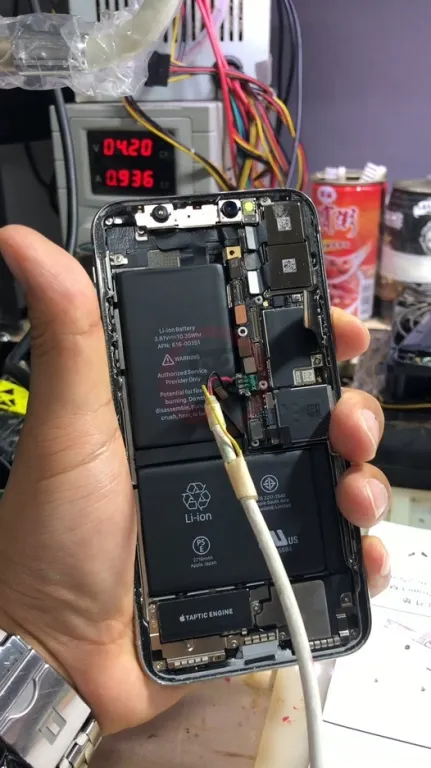

觸發後，電流確實是亂跳的，最高也有達 1A 左右，這種電流怪可怕的，只能說可大可小
（電流反應影片）

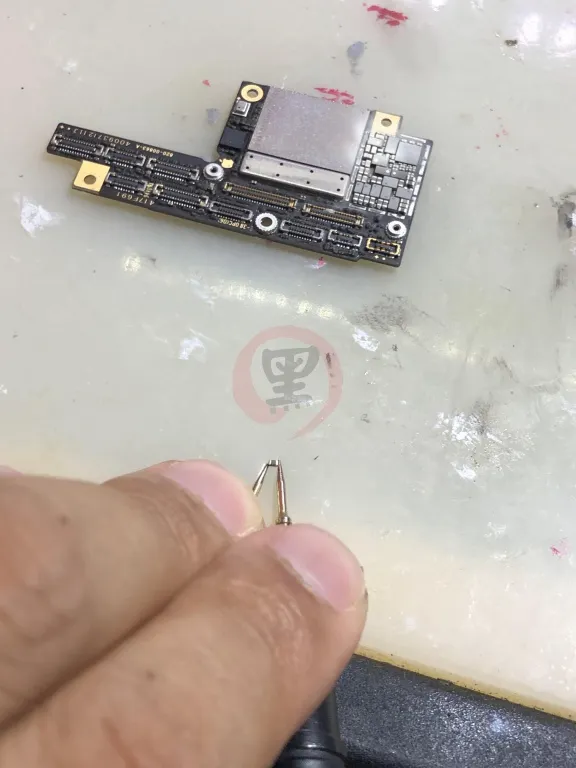

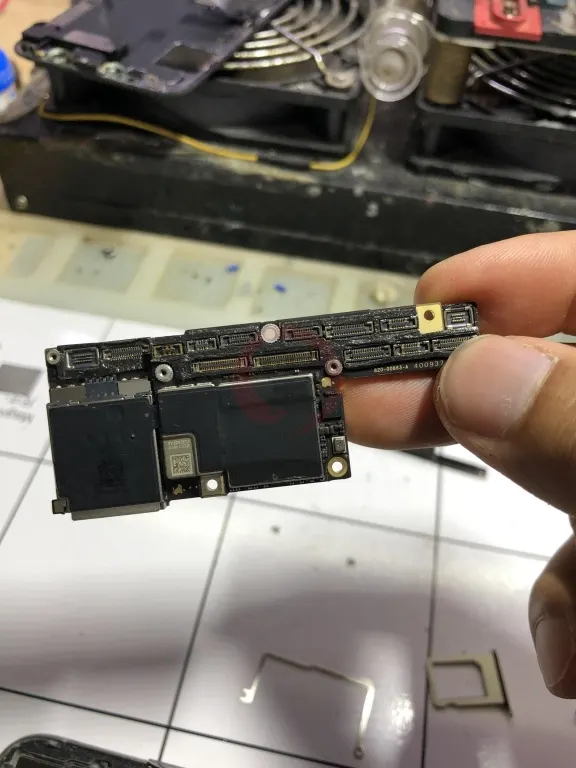

先將主機板卸下了，配件都排除了，所以 100% 就是主機板的問題

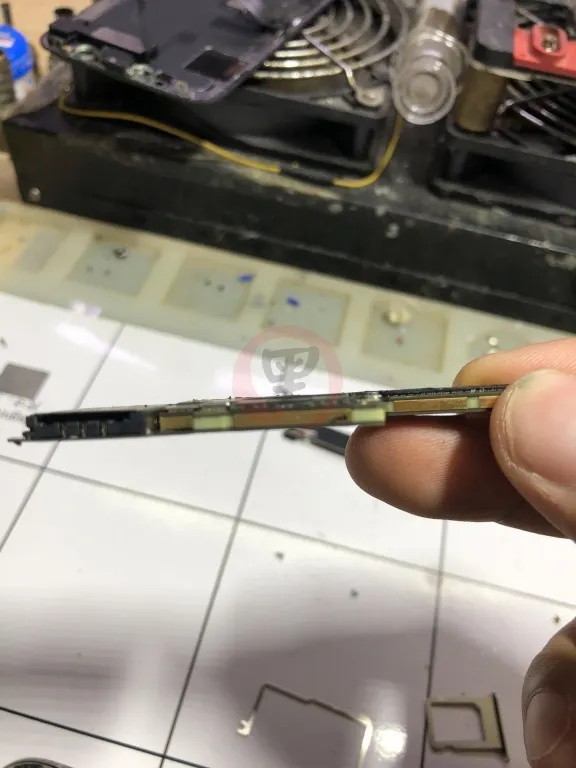

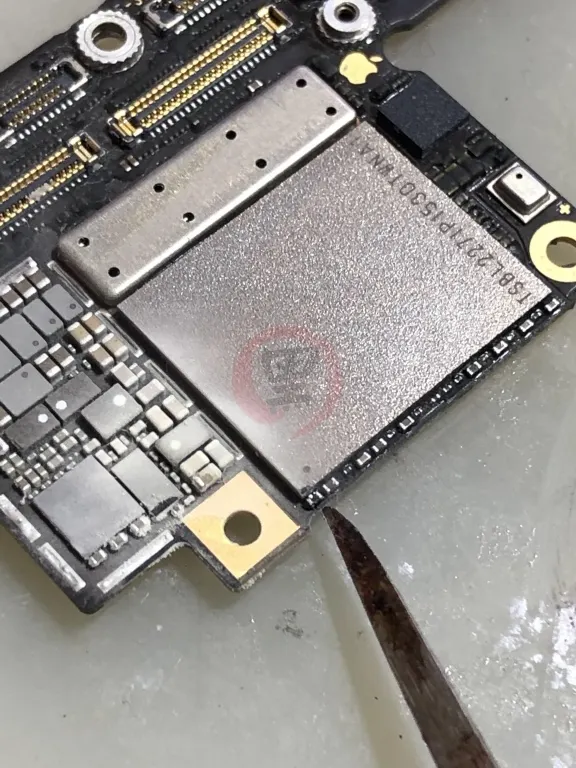

先看一下側面，有沒有被動修過的痕跡，看起來應該是沒有

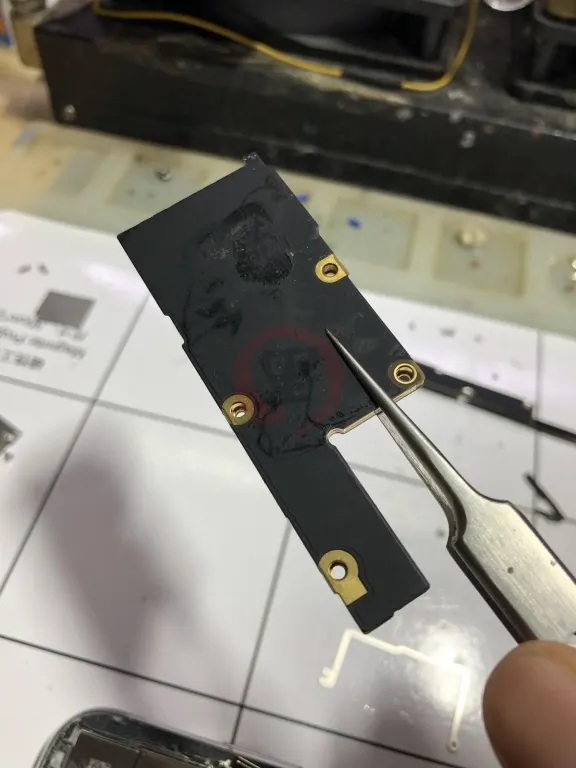

背面有疑似粘膠的東西，暫時先不去理會了

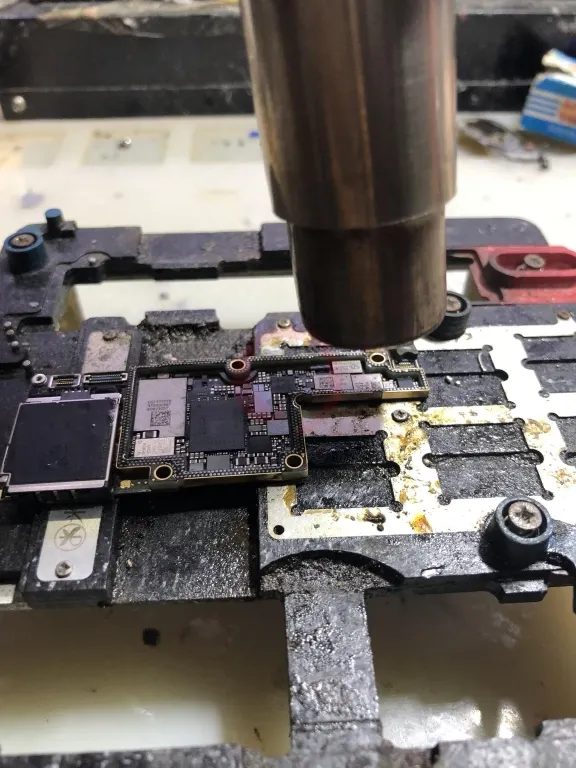

因為我的分層器跟夾俱都不在手邊，原本是打算等夾俱與設備回來，但因為比較趕的關係，就隨便拿了一個夾俱跟風槍來分層了
風槍風分層其實也是很快的，當初叔叔也是有練過的啦，所以沒有分層器對我來說，沒什麼差別
這樣亂跳的電流，可以透過熱顯像儀來分析，但那東西，我手邊也沒有，教學中心才有那玩意，但我有一個方法，可以慢電流穩定的上升，找出異常的電流，可是我不會教你的，除非你給我錢＄＄＄

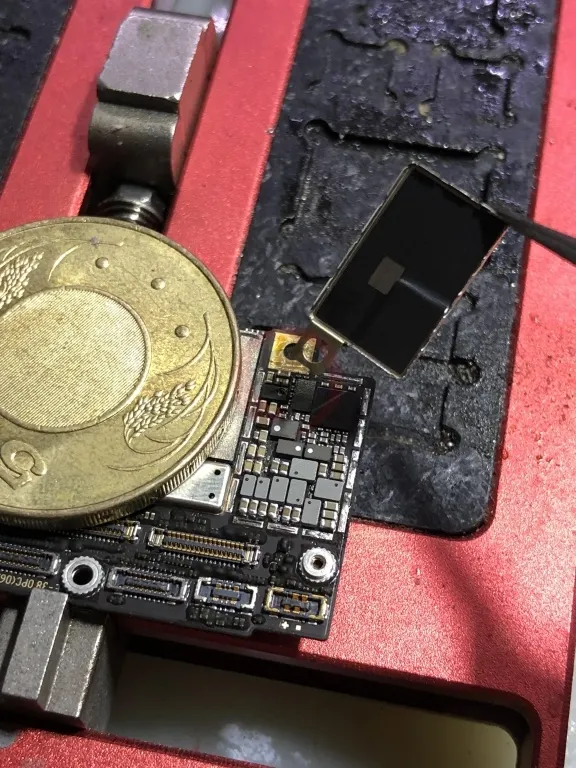

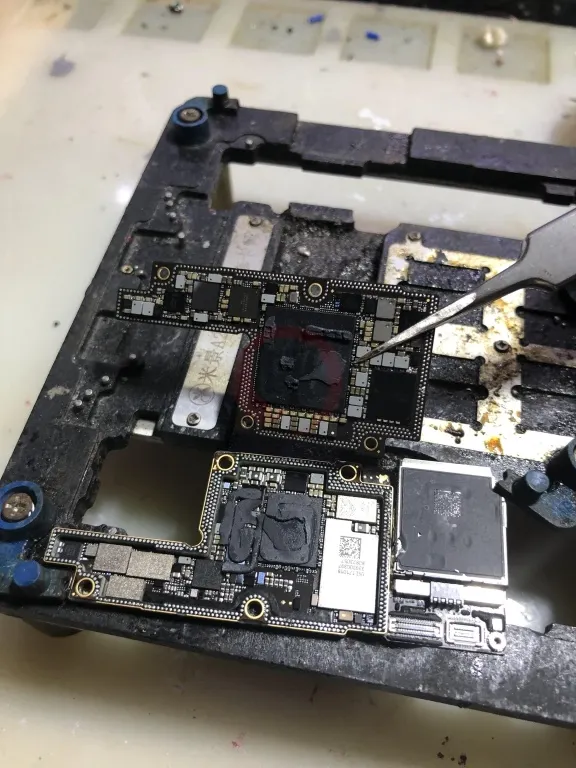

電流緩慢成長後，發現該處位置異常，先上松香，第一個找到一路 1V8 的電容

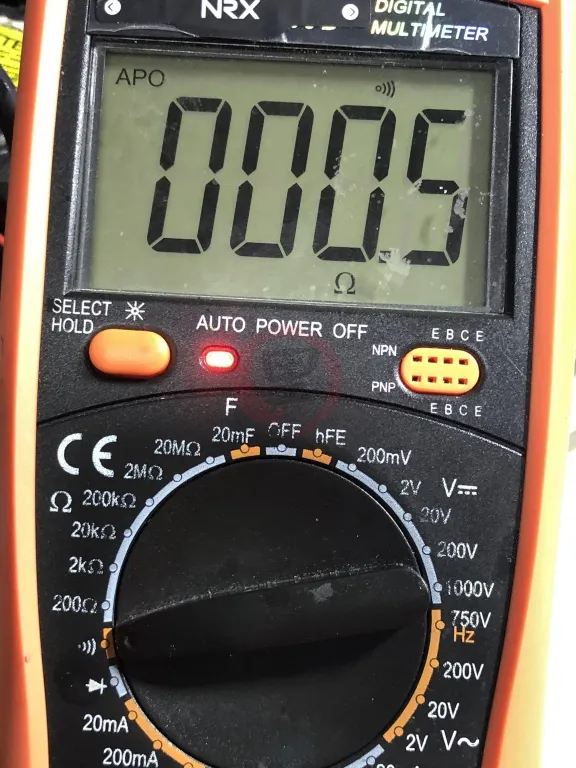

測量數值為 0 判定該元件故障
除了 1V8短路外，我觸發後還是異常電流，接者又找到了 U5600 是一顆 iPhone X 專用的 TP PMU

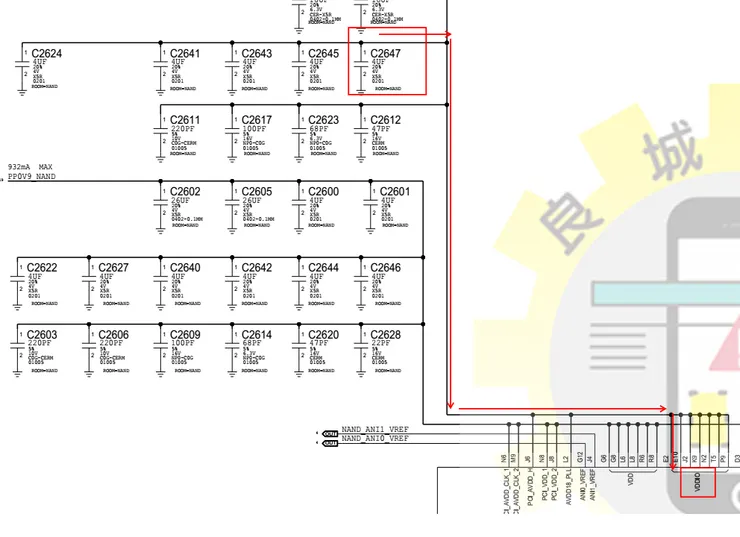

很快的我又找到了第三路，也是 1V8 不過是 1V8I/O 供電，屬於內核的供電
該路供電是給 NAND FLASH 使用的，這三路供電，其實都沒有很直接的關係，如何同時造成多路雙重故障，我也暫時沒有頭緒

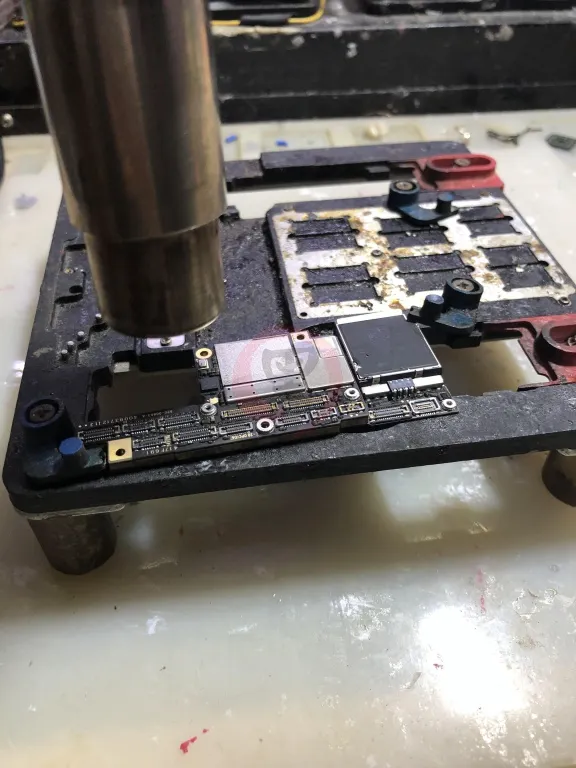

不過不管了，將三路短路的元件排除，並且更換良品後，在中框的位置塗抺適量助焊劑，同樣採用風槍結合中層

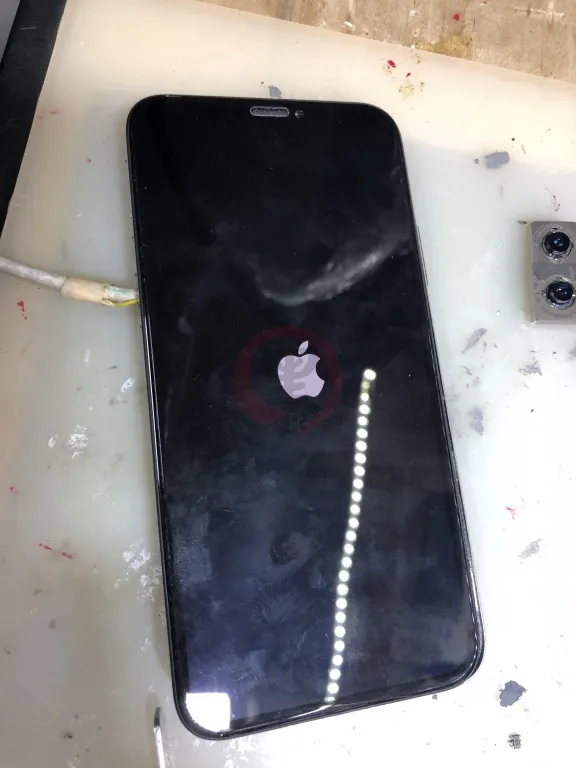

單板測開～～亮機囉！！
電流正常跳變，確保主板是有正常結合的，在 iPhone X 的架構中，高通的可以分層開機，而 intel 是無法分層開機（DFU電流）

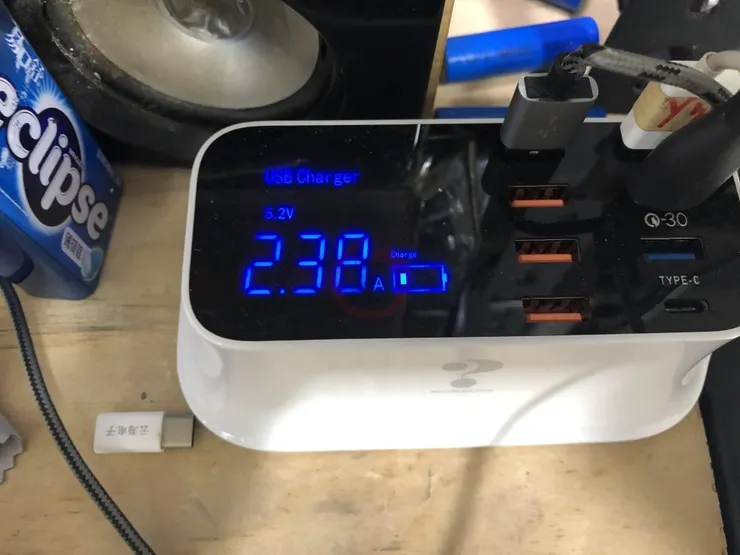

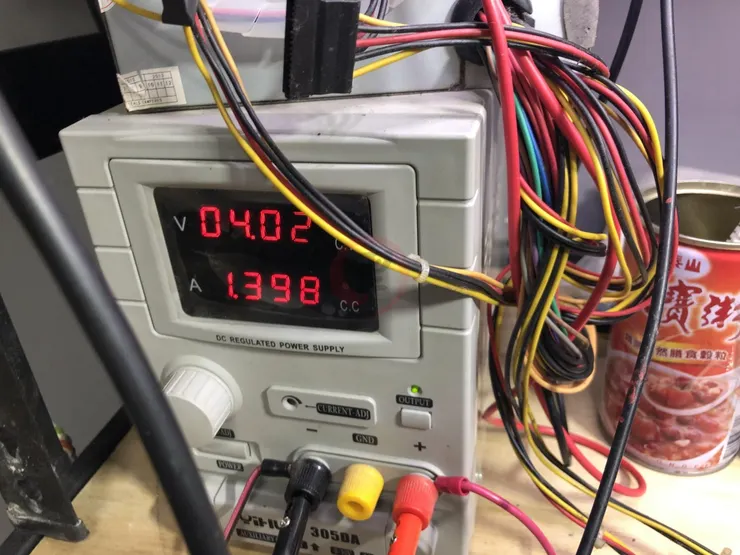

而台灣的版本，全都是 INTEL 的主機板，所以完修後，如果有測試架是最好的，充電電流正常，可達 2.4A

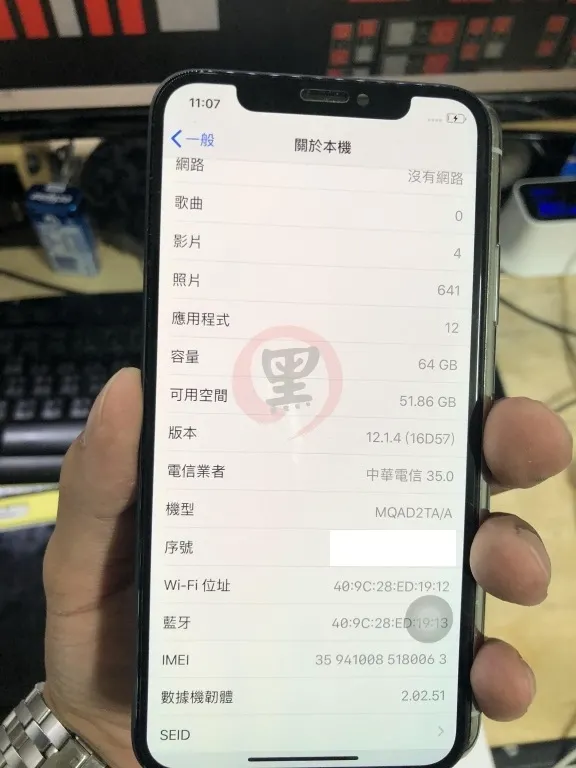

全功能測試～～自己動手，豐衣足食，完修！
