【畢設週記】海安路基地模
更新於 發佈於 閱讀時間約 6 分鐘
自從1/18回台南之後我的首要任務就是趕快生出基地模來!!! 其實我在評圖的時候有做出 1:500 的模型，但是比例太小了不能用。考慮到之後設計草圖與草模能直接互相修改，所以基地模改做 1:300。

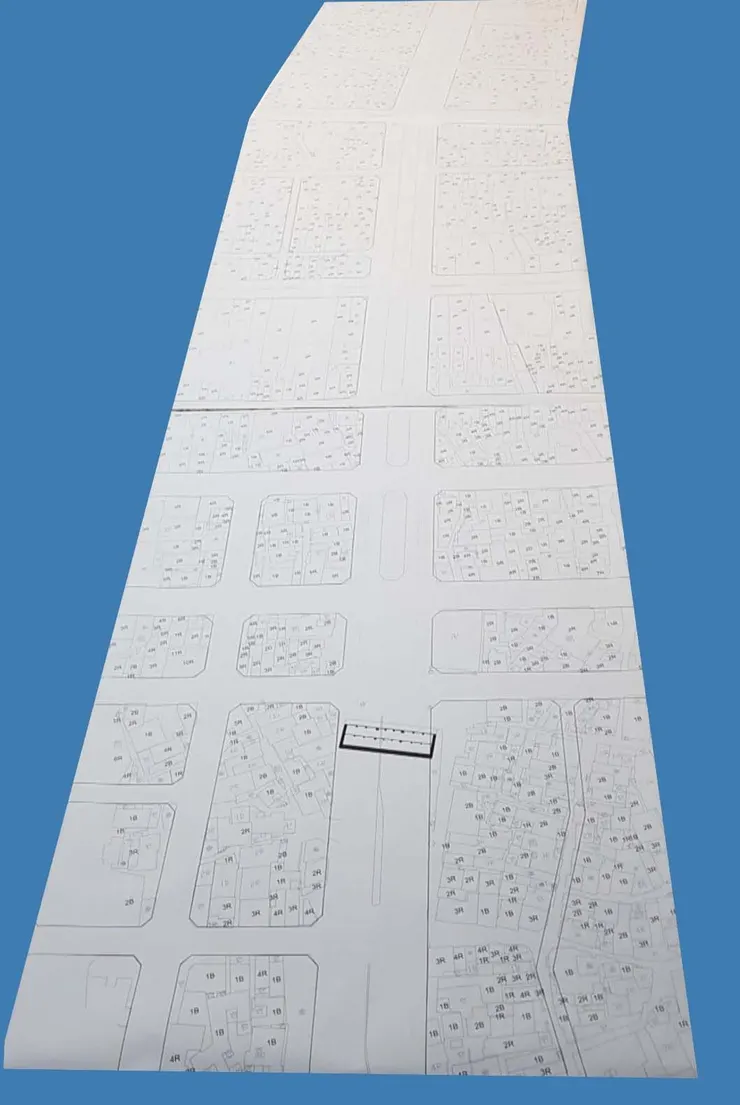

- 基地範圍 : 台南市海安路 ( 府前路-民族路 )
- 基地全長 : 約 816 m / 寬 : 40 m / 深 : 13 m
- 基地面積 : 約 30448 ㎡ *3 ( 地下二層 ) = 約 91343 ㎡

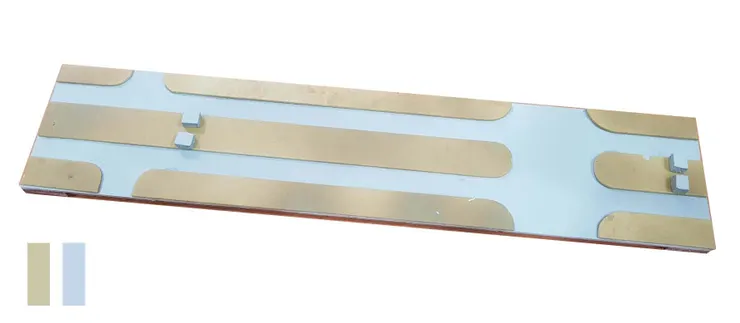

1 : 500 基地模-模型計畫
做模型本身就是一個大工程，我不想做到一半發現做錯然後再浪費錢重新買材料，所以光是計畫基地模尺寸跟表現法我就在腦子裡打架了好幾次 @@
如果做 1 : 500 的基地模，那模型的長 163 公分、寬 8 公分、深至少2.6公分 ( 鋪面以下至地下室的深 ) 。我在想這個模型的「用途」，因為這個模型很長 ( 就是很多的意思，加上我只有一個槍手，所以基地模的一定要是我能負荷的 ) 所以我希望基地模就是之後「正模的」基地模，而且我確定之後設計的道路絕對不是直線的，所以它一定是可以抽換現況地面 ( 道路、人行道、通風塔、植栽位置 ) 的模型。而我焦慮的點是地下室要怎麼呈現@@，地下室的柱子不動 ( 至少目前我覺得不需要動它，因為它能幫助計算跟空間分區的依據 )，但是我知道我一定會動樓板，所以一直思考連續壁、柱樑、樓板、車道斜坡、3公尺覆土層、鋪面跟地面上的裝置要怎麼分組 ? ! ( 中間有一度覺得其實地下室根本不用做，反正 1: 500 那麼小，才 2.5 公分誰看的到阿@@，做了反而浪費時間 )

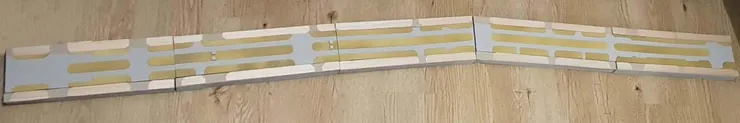

經過一番天人交戰後我決定 : 地下室基礎、基地周邊量體與街廓是一體，海安路與街廓外的人行道為一體，抽換設計時只要拿掉鋪面即可。為了方便搬運 ( 因為很長，我怕搬到一半斷掉 ) 我把 160公分長的模型分5段，這樣其實也方便我做其中一段設計的時候參考。
1 : 300 模型的缺失 :
- 周邊建築量體框太少，必須至少框到一個街區，不然沒辦法談基地環境紋理。( 阿為啥沒做呢??? 因為我一開始想說用這個談街道立面，所以只框到兩旁的建築而已。明明就是懶 )
- 比例真的太小了，很多尺度在模型上要說的重點很難表達 ( 應改是我沒慧根 哈哈 XD )，這個模型唯一能點到的是MVRDV改造後人行道現況的樣子
- 它沒達到〝我希望基地模就是之後「正模的」基地模〞
所以我確定這個寶寶夭折了~~QQ
重新做一個 1 : 300的基地模
評完圖之後其實自己知道 1 : 500 的基地模不好用，所以有點崩潰.......( 畢竟它也是我的寶寶 ) ，但不管怎樣必須把握時間在回台南 ( 我家 ) 前擠出解決辦法，除了確定模型的製作順序外，這次必須也將託運的辦法考慮進去。

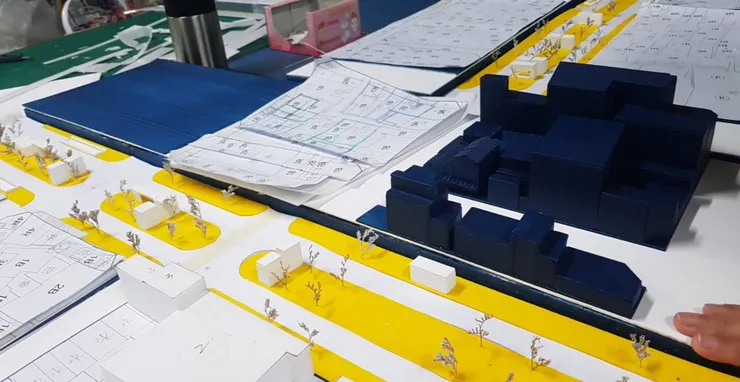

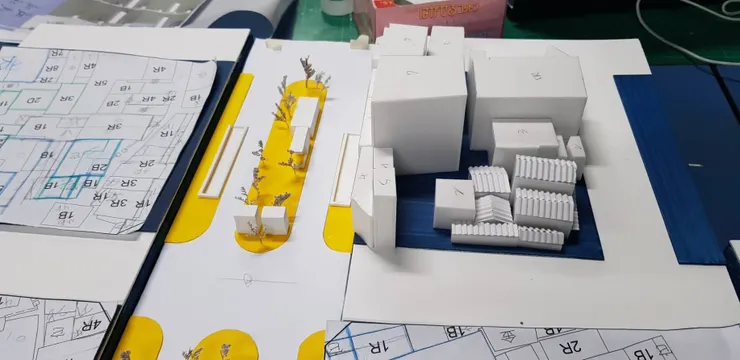

1 : 300 的基地模，模型大約一個桌球桌這麼長，A0的長寬沒辦法託運，所以考慮裝箱及方便板材尺寸的購買，總共分4段，為了街廓的完整 ( 房子不被切一半 ) ，分段的位置都在馬路上，這樣拼接的時候也比較不受模型製作上的誤差影響。與 1 : 500基地模不同的是拆解方式，因為300的模型寬60公分 ( 就是板材的寬 ) 如果依照500的組合方式做，那麼兩邊街廓重量的太重，中間地下室的部分一定會扭曲，或是在搬運的時候裂掉。所以這次300的改成左、右街廓與中間的地下室、鋪面三段，這樣至少裝箱的時候也比較好收納，可以把左右邊的量體疊一起、中間的海安路疊一起。

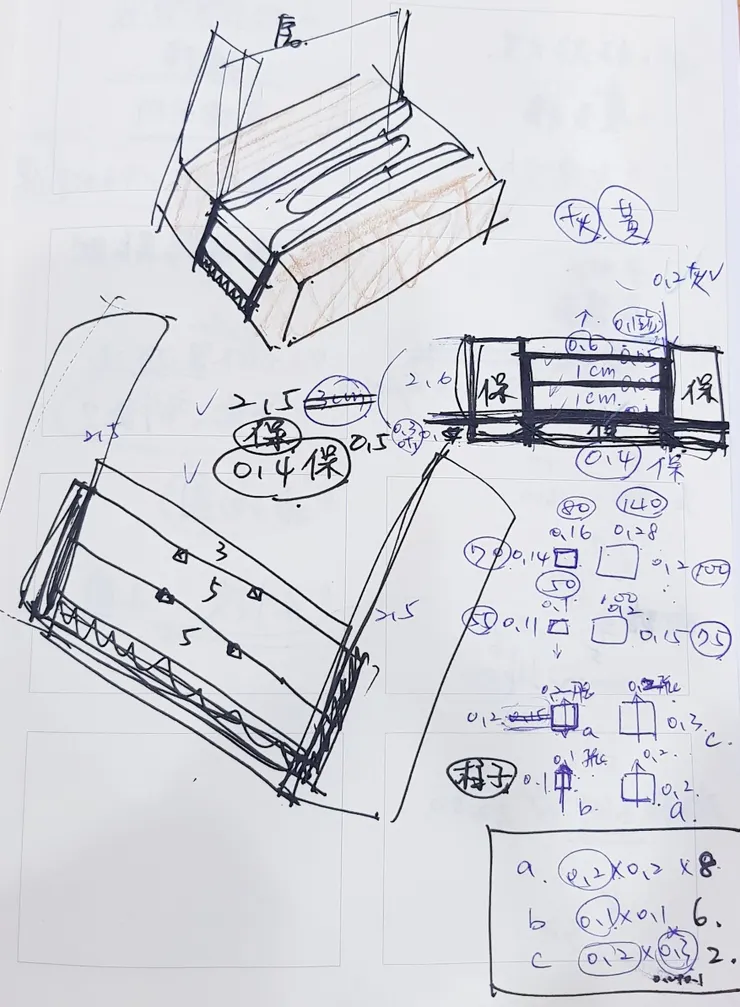

而模型的表現法其實也想了蠻久的，我的目標是不再增加腦袋負擔!!!!! 因為要記不同東西的材料實在很燒腦，也想過列出來甚麼東西用甚麼材料這樣對照著記，但是在很混亂的狀況下誰會記得那張紙在哪 ?!
我 :「幫我用點一的飛機木切街廓........飛機木在這邊 !」 槍手 : 「學姊，量體也是用飛機木嗎?」 我 :「對....吧! ..不是!!!是白模板!.....這邊!」槍手 : 「學姊，用點一還是點二的白模??」...........
光是跟槍手交代甚麼是甚麼就讓我死一堆腦細胞，所以乾脆全部都用珍珠板跟保麗龍然後在上顏色表現，這樣我交代槍手的事情就變得非常單純!!!! 而我自己也清楚下一步是甚麼，容錯率較高也比較省荷包。

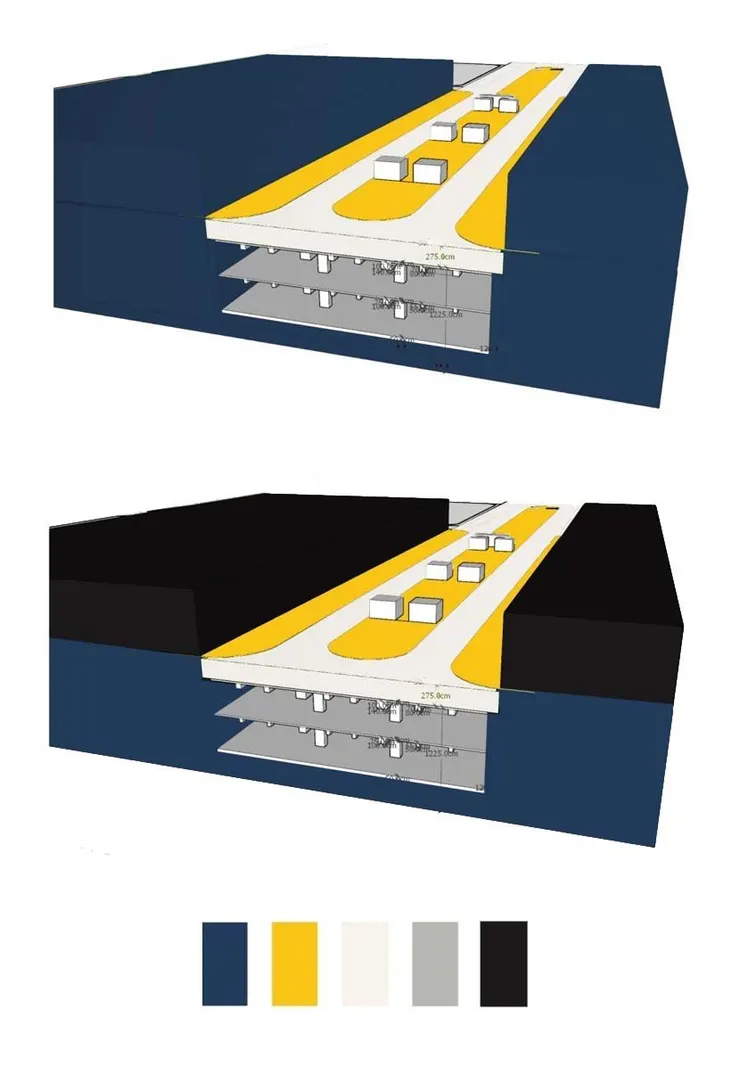

模型的顏色定孔雀藍+黃紙膠的黃+白色，其實原本想用黑色和黃色，但是我不想要回到cyberpunk的枷鎖裡，所以挑了藍色 ( 我最喜歡的顏色 ) ，想完馬上建模示意看看，剛剛好很搭!!!
接著回家之後就過著起床做模型，做到半夜洗洗睡，再起床做模型.....這樣的生活 ( 是有2-3天不小心耍費，但是都有做到模型 )
