續談公差分析

閱讀時間約 2 分鐘
** 3C機構設計爸版權所有 **
3C機構設計爸一再的重申,一個機構設計工程師如果不會公差分析(Tolerance Analysis),就不算是純種又專業的機構設計工程師,因為,只學半套要闖江湖,那也只能在中低階的公司充當製圖師罷了。

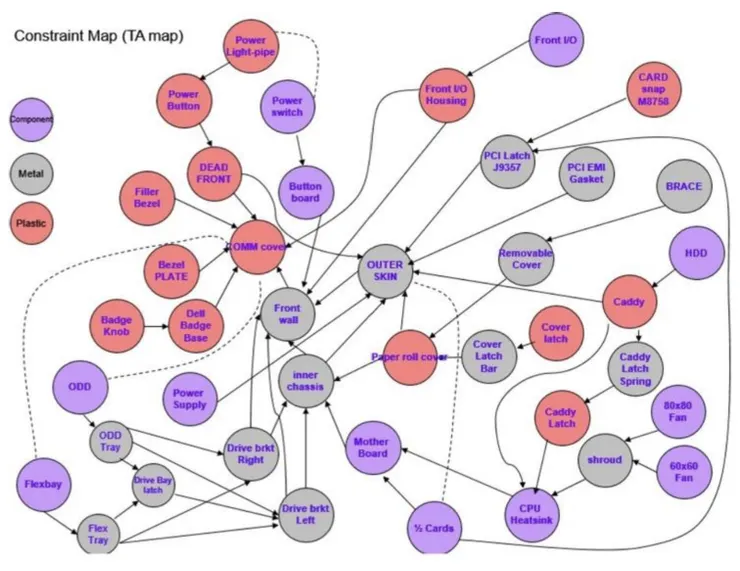

公差分析的起點,在於機構設計工程師對於整個系統設計的了解,規劃出結構藍圖(氣球圖),也就是所謂的balloon diagram。在整個結構組成中,找出最短的路徑,一般稱呼這個最短路徑叫做critical path。如同專案schedule 中只要一改變就會對結果有影響的的項目。然而,在這個被選定的critical path中,如果有多數的選擇,那麼,工程師應該以變異(variation)最小的路徑來當作TA的路徑,這就是我們所謂的 TA loop。但是,當balloon diagram架構完成後,不難看出所有的路徑(loop)、清楚的關係藍圖一目了然,這樣,就可以進入下一階段「訂定公差分析項目了」。
一個專案的結構設計所組成的TA loop 何其多,如果沒有去區分重要、不重要的區域,那麼公差分析的effort 就如同漫無天際的工作量,做不完也做不好,所以要分析的項目就必須歸納,針對重要的項目,或者是外觀的重點項目作分析,比如說外觀的間隙,段差,那這些被鎖定的重要分析項目就叫公差分析項目 (TA item)。定義了公差項目之後,就進入了細部的公差分析了,那也是下一門課必須學習的課程。對初學者來說,3C機構設計爸的建議是以三個模式狀態來學習,第一,外觀的GP/STEP分析,第二,內構件的結構分析,第三,壓縮件的結構分析(如 thermal pad的壓縮)。
3C機構設計爸簡短的做了recap,有興趣把公差分析完全熟練的工程師,可以跟3C機構設計爸聯絡,學員一定可以得到完整的技巧。
報名課程連結在臉書主頁,也可以私訊報名
方格子:https://vocus.cc/user/@tomdaddydesign
