【3D列印】我前十最喜愛的 3D 列印作品
前言
自我從 2019 年陸陸續續設計了一些 3D 列印的小機構後，至今也差不多約 60 件了，這一篇主要盤點這些作品中我最喜愛的前十名。
影片封面

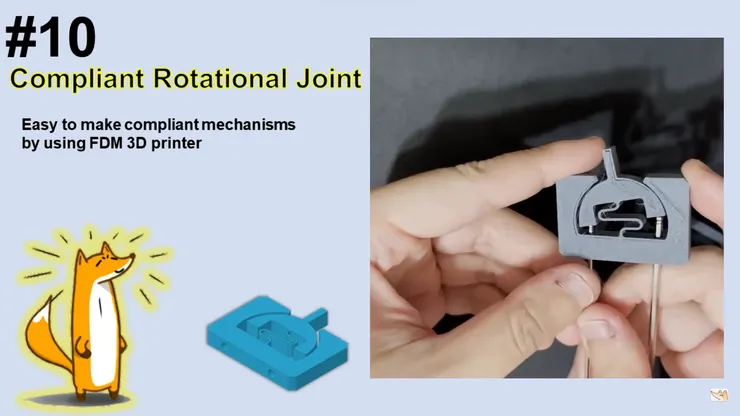

第十名：可撓角度調整機構
這個設計主要是想強調 3DP 是非常適合製作平面類的可撓機構，雖然我使用的 PLA 材料並不耐用，但只要更換材質如：PETG 或 ABS 的話，可撓機構仍是應用相當廣的機構。

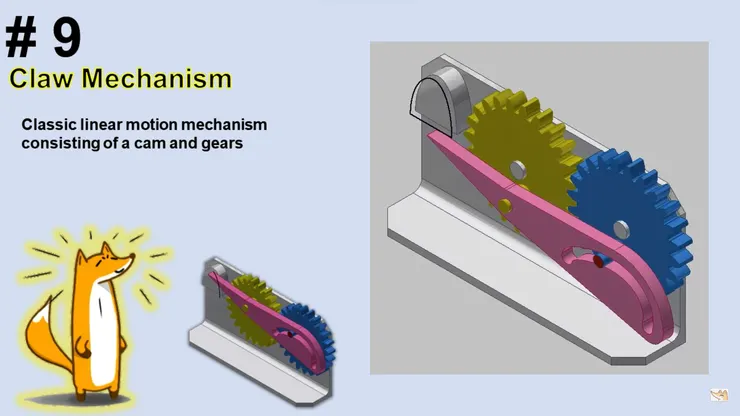

第九名：底片進爪機構
底片進爪機構是相當經典的機構，有多種不同類型的機構都可以達到這種「走一直線」的功能，這個類型是利用齒輪與凸輪來達成的，機件簡單且是絕對直線。

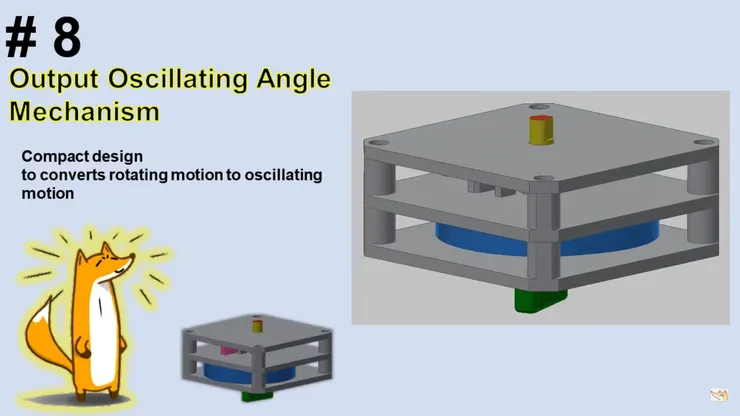

第八名：凸輪與齒輪的搖擺輸出機構
此機構的目的是將持續性的旋轉運動轉為搖擺運動，利用凸輪產生搖擺運動，再用齒條齒輪來調整搖擺的行程。

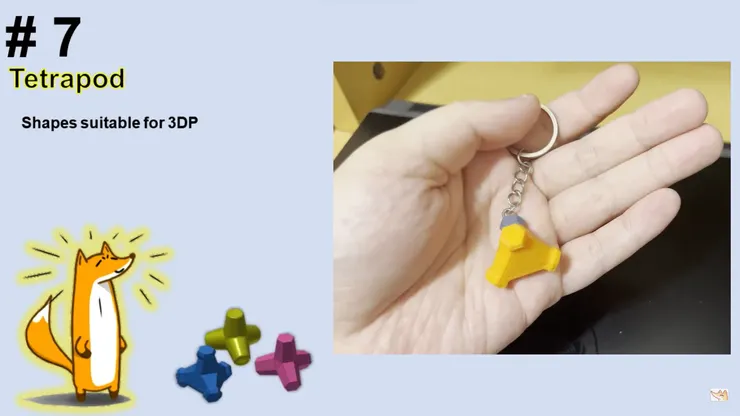

第七名：消波塊
消波塊單調規律的外型讓它很簡單就畫得出來，可用作吊飾、裝飾。

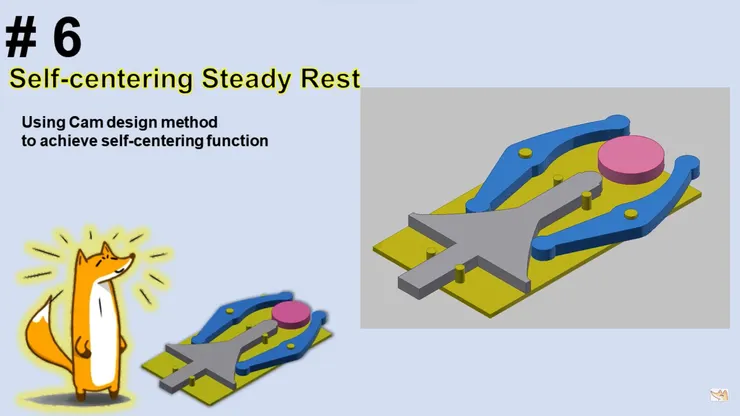

第六名：自定心中心架
自定心中心架的目的就是不管圓柱的直徑大小，外環的三圓皆能在圓柱圓心不變的前提下，與它相切。在車削長圓棒時，是抑制圓棒振動相當有用的利器。此形式的中心架是用利用凸輪達到該功能。

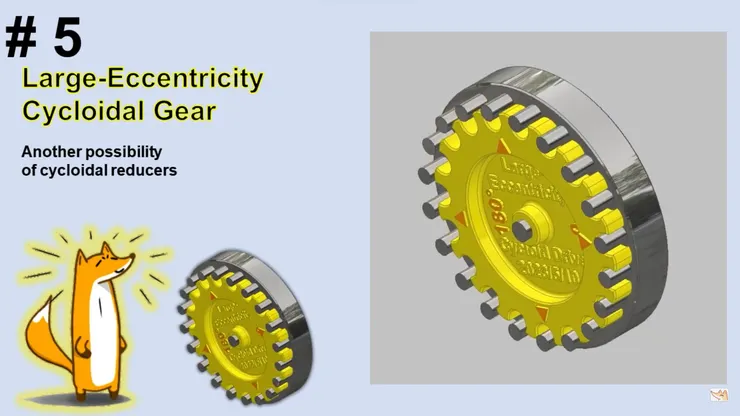

第五名：大偏移量擺線齒輪
人們在工業上時常使用擺線減速機，而擺線齒輪的輪廓是當中最重要的。一般市售的擺線齒輪是「小偏移量」居多，此次參考論文得到的「大偏移量」據研究表示，有更好的表現。

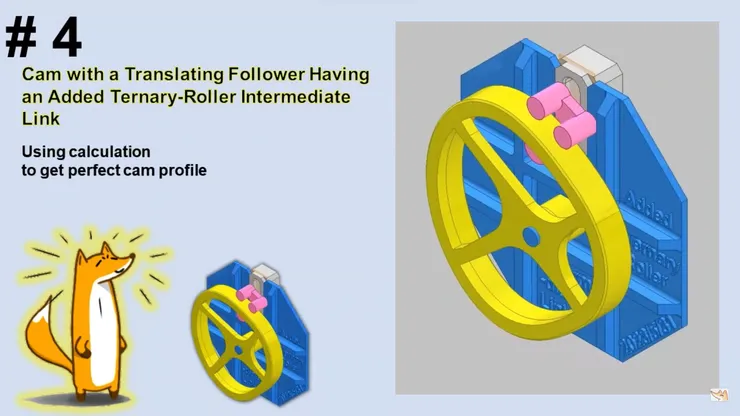

第四名：具三滾子中間桿平移從動件的盤形凸輪
此機構最漂亮的是利用計算，完美得到與三滾子接觸的凸輪輪廓。

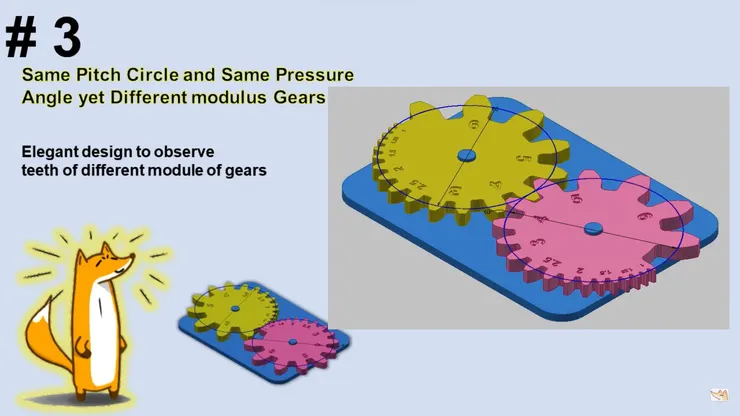

第三名：同節圓、同壓力角、不同模數齒輪齒型
私認為很漂亮的設計，能讓大家清楚看到不同模數齒形的變化，以及「只有同模數的齒形才能嚙合的特徵」。

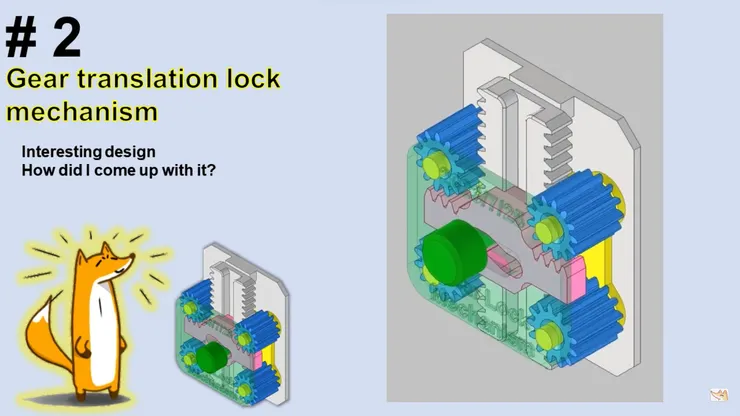

第二名：齒輪平移鎖定機構
此機構利用「齒輪可以當作不精確的導軌」以及「齒輪的對鎖功能」來達到全是齒輪的鎖定機構。

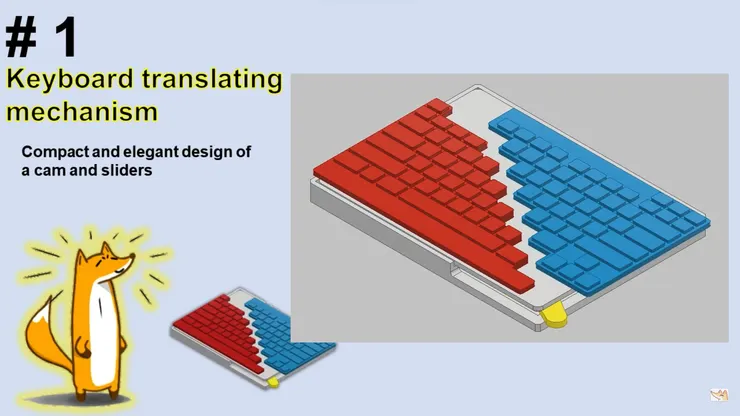

第一名：鍵盤平移機構
這鍵盤平移機構的設計是我看到 IBM ThinkPad 701C 的平移鍵盤後，找了一些資料做出來的。在三年後的今日來看，仍是十分優美的設計，故是我心目中的第一目。
註：以上這些設計皆有 STL 供下載，歡迎各位朋友一同進入機構的世界！
