定子加工:內繞 ( II )

更新於 發佈於 閱讀時間約 2 分鐘

內轉子馬達的定子繞線加工,雖以馬達設計觀點理當如出一轍,皆屬槽開口向內之定子設計;然就馬達製造領域而言,卻還得再進一步分類。首先是集中繞與分佈繞的繞法差異,會將對應的馬達生產機台分為針嘴式與入線式兩種類型,本文將以集中繞針嘴式無刷馬達製造工藝介紹說明為主。

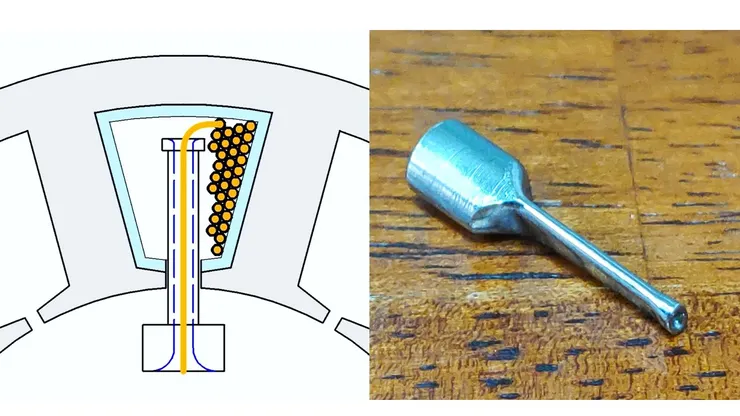

以針嘴式稱呼此馬達製程,顧名思義就是在定子繞線加工時,係採用一隻類似針嘴的輔助模具,深入到馬達定子槽內進行繞線的工作,這點與外繞式的生產理念完全背道而馳,外繞式的繞線模具是位於定子槽外,完全將空間讓給漆包線圈使用;而針嘴式則是反其道而行,繞線模具深入矽鋼片槽內作業,迫使定子線槽得讓出部分空間供針嘴使用,直接地降低馬達槽滿率,如下圖所示,故需盡可能將針嘴作細,避免佔據了過多的繞線空間。

內繞針嘴

內繞針嘴

由於馬達設計者往往需要盡可能地拉高馬達效率,故槽滿率成了兵家必爭之地,勢必將線圈塞到極致,如下圖所示;且實際的漆包線圈排列大多不如預期,會包含了些許亂度比例存在,使得針嘴免不了要與線圈產生碰撞。因此馬達生產設備還需要做到每當針嘴與線圈撞擊時,漆包線不會因此被切斷、破損或是變形;一旦有這些故障現象產生時,也就代表此機台的槽滿率上限已到達。若要盡可能提高內繞機的槽滿率極限,除了基本的設備精度之外,其實更多需要注意的是繞軸的撓性能力。事實上過剛亦折,一般設備機台設計時的剛性會盡量拉高,生產的穩定性才會好,但過於強硬的繞線針嘴一旦碰觸到銅材線圈時,那受損的就必然是線材本體,這會直接造成馬達的故障與不良。故於針嘴處的機構設計上,得反向思考,不以剛性為設計目標,而是盡可能地增加撓度,使針嘴擁有如同橡皮筋一樣的彈性,碰到漆包線圈後會主動彈開,確保線圈不會受損。

定子繞線

定子繞線

實際上想要拉高定子繞線的槽滿率,相關的要素條件眾多,可說是從馬達初始設計時的繞線條件規劃、矽鋼片尺寸等因數就開始造成影響了;材料上如漆包線的完成外徑、機械強度及表面粗度,絕緣塑膠的尺寸公差等等;設備上的針嘴大小、線架張力及機台工作精度等等,這些眾多的變數都會對馬達槽滿率產生直接或間接的影響。

同時當設定製造條件過於偏槽滿率上限時,一旦送來的材料有些許誤差時,就有可能導致加工不良率增加,使得廠商對於槽滿率過高的加工承接意願大幅下降。如何在生產與性能上找到合適的妥協點,是馬達設計者與生產單位兩方面的協力工作。


重點整理:

生產技術也是有眾多層次的,需要方方面面都顧慮好,才能做出好馬達。


#富竹企業社接受各類馬達定子加工服務,歡迎聯絡。

電話:(06)3387407

手機:0915-381-023

E-mail:fuzue68@gmail.com​


#可擔任業界顧問、講師

#個人經營歡迎贊助
