時間繼電器延時斷電接線圖

主要功能

開關隨機觸發後通電動作，計時到後斷電停止。

通常可用於簡易之氣壓缸搭配電磁閥，按鈕觸發後氣壓缸動作，保持下壓狀態N秒後回復。

零件

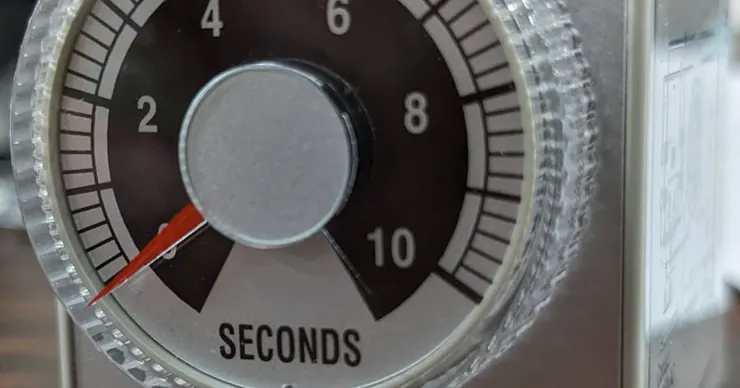

1. 這裡使用FOTEK H3系列計時器，原廠線路圖參考此處，使用B模式
2. 瞬時型控制開關(按下後可彈回)
3. 電磁閥(通電動作、斷電復歸型)

動作

1. 開關觸發後，迴路上電並開始計時，且電磁閥開始動作
2. 待計時完成後斷電，電磁閥復歸

說明

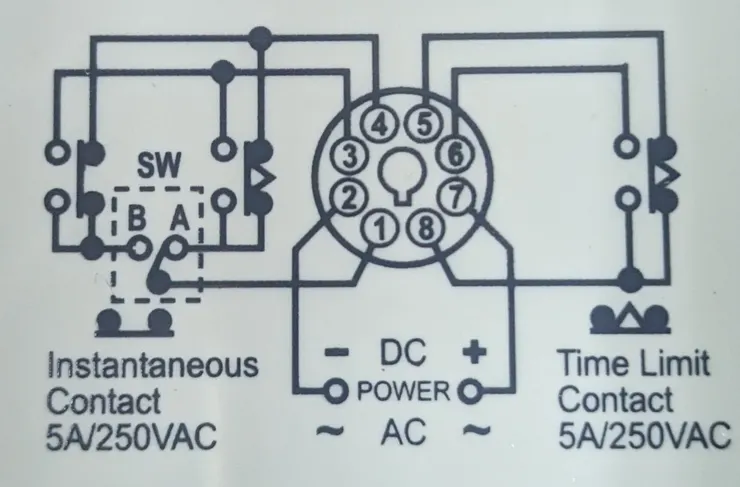

原廠線路圖

　　根據原廠線路圖，計時器電源在2、7接腳，而計時器只要上電後便會開始計時。左圖可看到5-8為一組NC，此為計時完成後動作(斷開)，也就是計時線路；1-3為一組NO，此處切換為Mode B，即為瞬時觸發，也就是一上電就會動作接通。

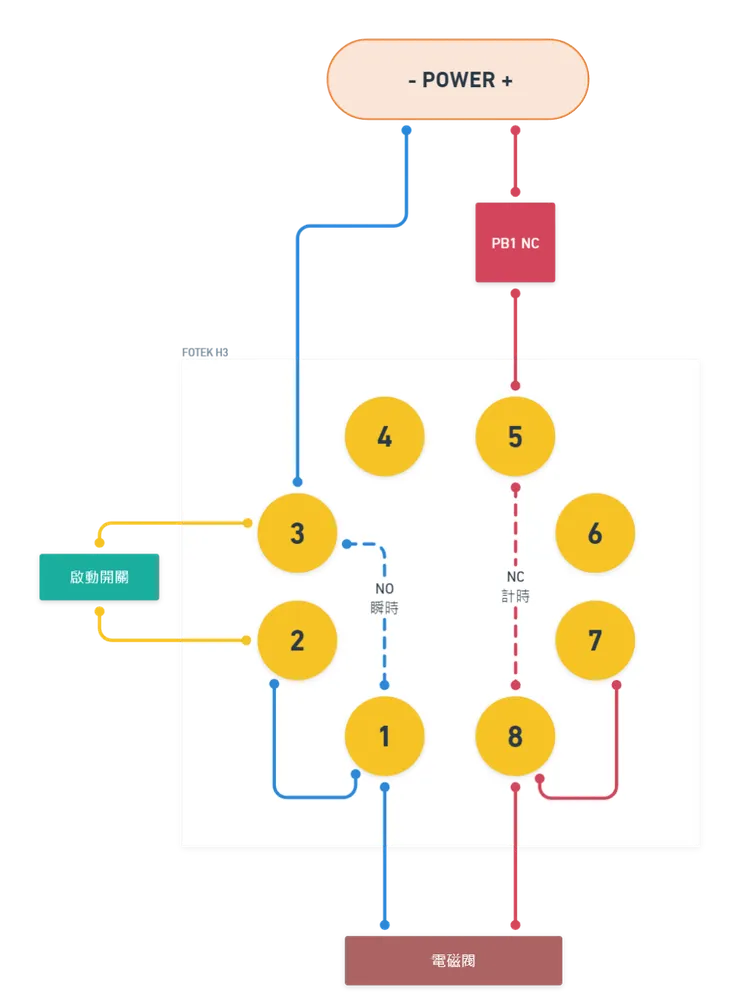

接線圖

上圖虛線為計時器內部線路

初始狀態

火線5-8-7接為導通，零線3-1-2則為斷路狀態。

啟動觸發

當啟動開關觸發3-2導通時(觸發後便斷開)，計時器上電並開始計時，此時3-1會動作並導通，形成自保持電路，同時電磁閥也開始動作。

計時結束

當設定之時間到達後，計時器內部的5-8迴路會斷開，同時電磁閥與計時器本身皆斷電，回復到初始狀態。

緊急斷路控制

圖中上方有個PB1 NC，代表在電源處可加裝一個常閉開關(例如急停按鈕)，在動作期間將其斷路，即可讓電磁閥斷電，整個迴路都回到初始狀態。

結語

不同廠牌之接線方式請先確認號原廠之線路以及動作時序圖。

上述功能必須搭配內部有瞬時開關之計時器，部分型號沒有瞬時開關功能的話，便無法接自保持電路。

欲操作之讀者須具備相關基礎知識，本文章供學習參考用途
