[OpenCV應用][Python]利用findContours辨識螺絲還是螺母

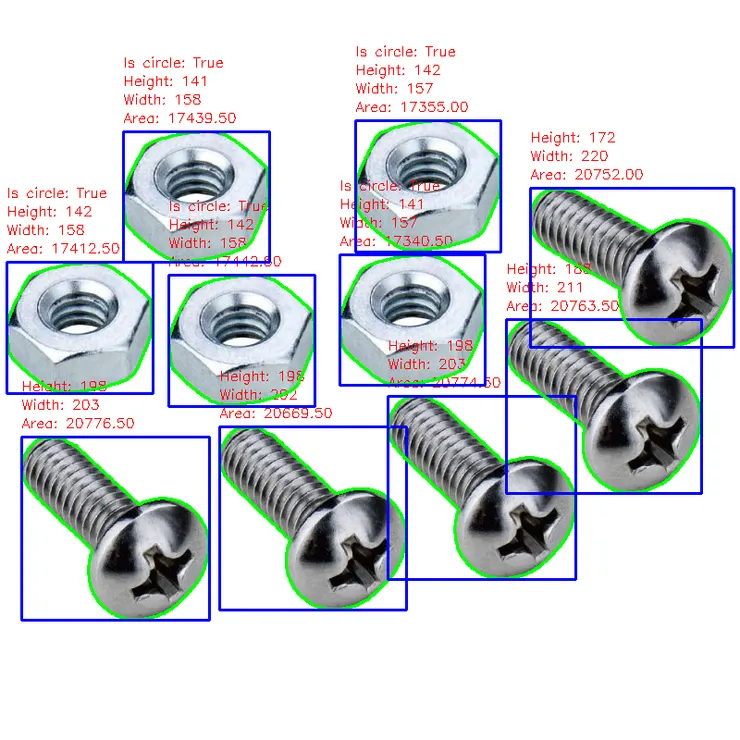

先上成果圖，如果是螺母的話就標註 is circle來區分。

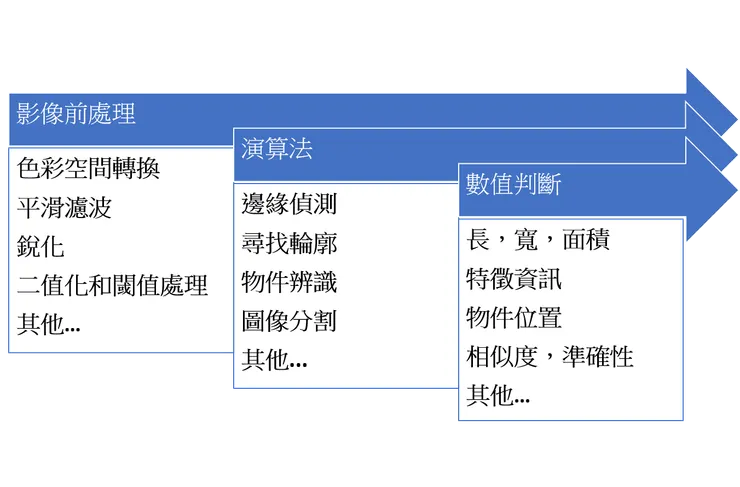

簡單的用圖表加文字說明AOI辨識

在此文章的範例中:

影像前處理：色彩空間轉換(灰階) -> 二值化閥值處理

演算法：尋找輪廓

數值判斷：長，寬，面積，周長

圖片來源

https://www.kuposhop.com/comm/upimage/p_191004_06183.jpg

程式碼

import cv2
import numpy as np

def detect_object_properties(image_path):
    # 讀取圖片
    image = cv2.imread(image_path)

    # 將圖片轉換為灰度
    gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

    # 進行閾值處理或其他前處理步驟（根據需要）
    _, thresh = cv2.threshold(gray, 240, 255, cv2.THRESH_BINARY_INV)
    cv2.imwrite('./thresh.png',thresh)

    # 找到輪廓
    contours, _ = cv2.findContours(thresh, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)

    # 遍歷每個輪廓
    for contour in contours:
        # 計算輪廓的長度、寬度、面積
        x, y, w, h = cv2.boundingRect(contour)
        area = cv2.contourArea(contour)
        if area > 50:
            # 判斷是否為圓形
            perimeter = cv2.arcLength(contour, True) #得到周長
            if perimeter:
            	  # 圓形的相似度​ 公式
                circularity = 4 * np.pi * area / (perimeter * perimeter)
                is_circle = circularity >= 0.70  # 調整此閾值根據需要

            # 在原始圖像上繪製輪廓及其特徵
            cv2.drawContours(image, [contour], -1, (0, 255, 0), 2)
            cv2.rectangle(image, (x, y), (x + w, y + h), (255, 0, 0), 2)

            # 在物體上標註長度、寬度、面積等信息
            cv2.putText(image, f'Area: {area:.2f}', (x, y - 10), cv2.FONT_HERSHEY_SIMPLEX, 0.5, (0, 0, 255), 1)
            cv2.putText(image, f'Width: {w}', (x, y - 30), cv2.FONT_HERSHEY_SIMPLEX, 0.5, (0, 0, 255), 1)
            cv2.putText(image, f'Height: {h}', (x, y - 50), cv2.FONT_HERSHEY_SIMPLEX, 0.5, (0, 0, 255), 1)
            if is_circle:
                cv2.putText(image, f'Is circle: {is_circle}', (x, y - 70), cv2.FONT_HERSHEY_SIMPLEX, 0.5, (0, 0, 255), 1)

    # 顯示結果圖像
    cv2.imshow('Object Detection', image)
    cv2.imwrite('./out.png',image)
    cv2.waitKey(0)
    cv2.destroyAllWindows()

# 呼叫函式進行物體辨識
image_path = './111.jpg'  # 替換為你的圖片路徑
detect_object_properties(image_path)

是否判斷為圓形說明

衡量一個輪廓或形狀是否接近於圓形。

接近於圓形的形狀擁有以下特點：

• 周長（perimeter）應該接近於2 πr，其中 r是圓的半徑。
• 面積（area）應該接近於 πr^2(平方的意思)。

利用此特性：

理想的圓形的周長 P和面積 A之間有一定的比例關係，即 P^2 / A 應該接近於一個固定的值，這個值等於 4π。

根據以上資訊就可以反推出圓形的相似度為以下公式，越接近1，越像圓。

# 圓形的相似度
circularity = 4 * np.pi * area / (perimeter * perimeter)
