Three-mesh-bvh套件加速搜尋原理簡介

更新於 發佈於 閱讀時間約 2 分鐘

bvh(Bounding Volume Hierachies)簡介

一種樹狀結構,會為模型建立很多層由大到小的包圍框。常用來加速尋找符合條件的網格,可快速判斷是否與另一個模型相交、快速找最近點等。

直接判斷兩個模型是否相交

直接判斷兩個模型是否相交,可以遍歷其中一個模型所有頂點,檢查是否有點在另一個模型內部。

檢查某個點是否與另一個模型相交,可以以該點為起點,朝任意方向發射射線,判斷第一個射中的是否為另一個模型的背面。

射線偵測比較耗時,此方法需為模型每個點做射線偵測,Three-mesh-bvh套件可以過濾掉大部分點,原理如下:

Three-mesh-bvh判斷兩個模型是否相交

Three-mesh-bvh套件會為模型建立bvh樹,由模型整個包圍框逐漸細分,直到包圍框只包含幾個三角形。

raw-image

bvh建立後會大致像左圖

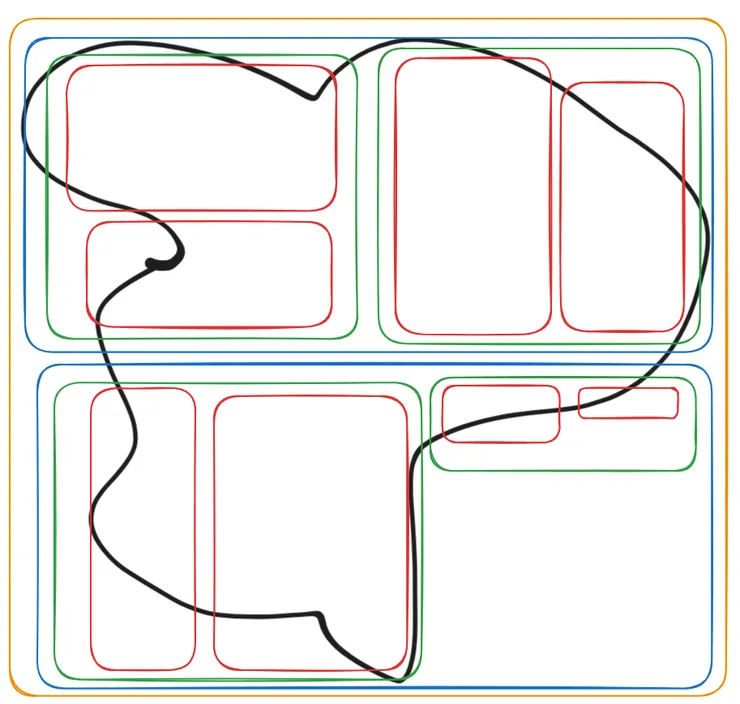

橘色為整個模型包圍框,藍色為橘色的細分,綠色為藍色的細分,紅色為綠色的細分

由於紅色只包圍了幾個三角形,接著細分對加速搜尋效果不大,所以不繼續細分



raw-image

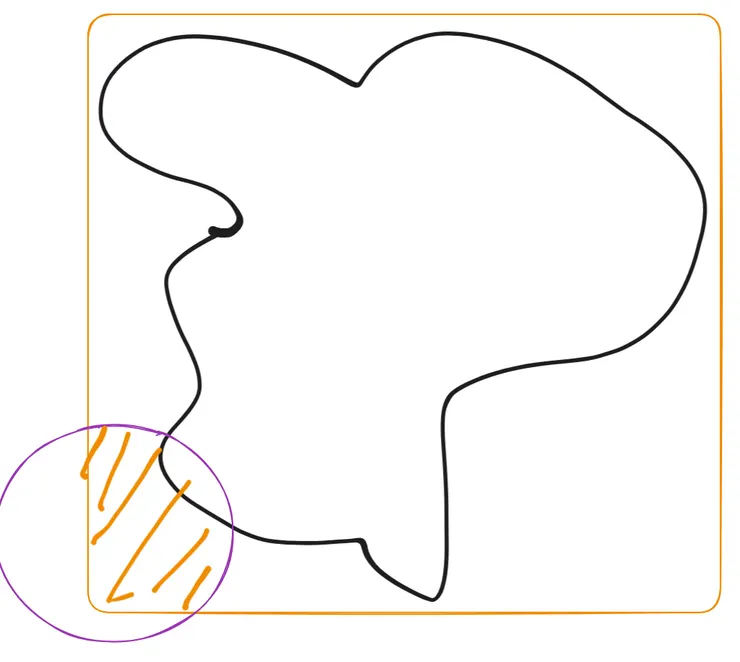

例如要確認是否與紫色圓圈是否與黑色模型相交,會先判斷是否與最外面橘色框相交





raw-image

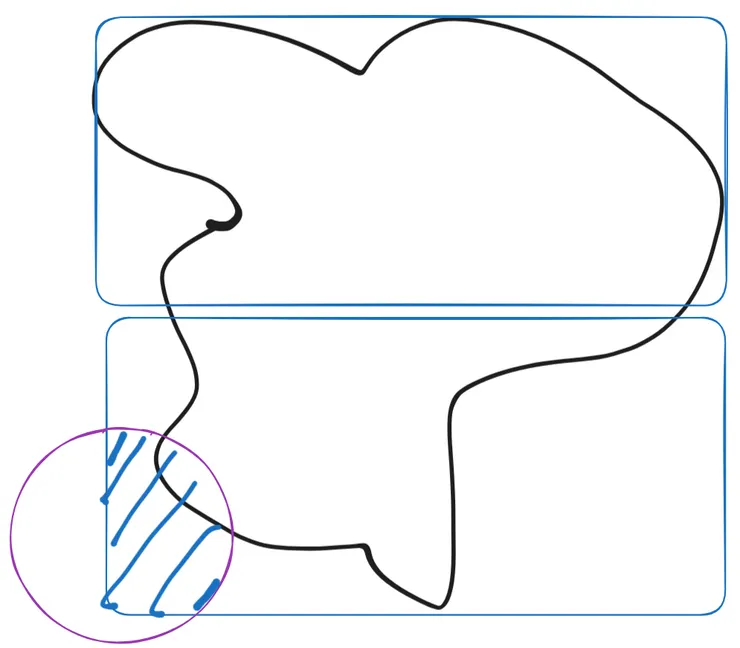

再判斷與哪個藍框相交,排除未相交的,細分有相交的藍框





raw-image

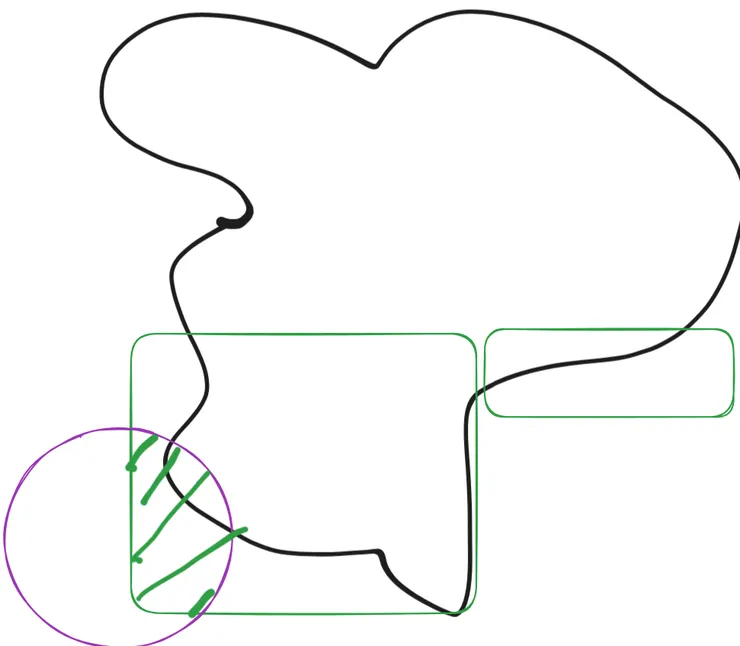

再判斷與哪個綠框相交,排除未相交的,細分有相交的綠框

raw-image

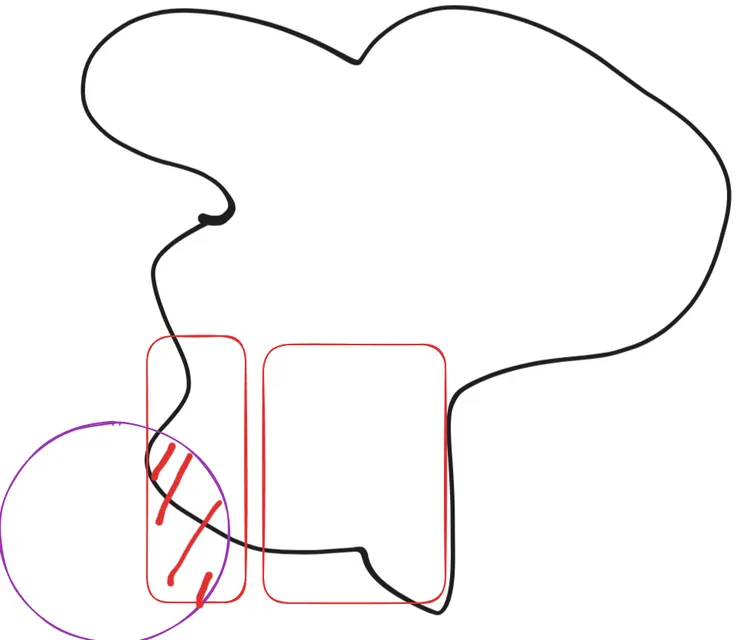

再判斷與哪個紅框相交,排除未相交的,獲得相交的紅框裡所有三角形

raw-image

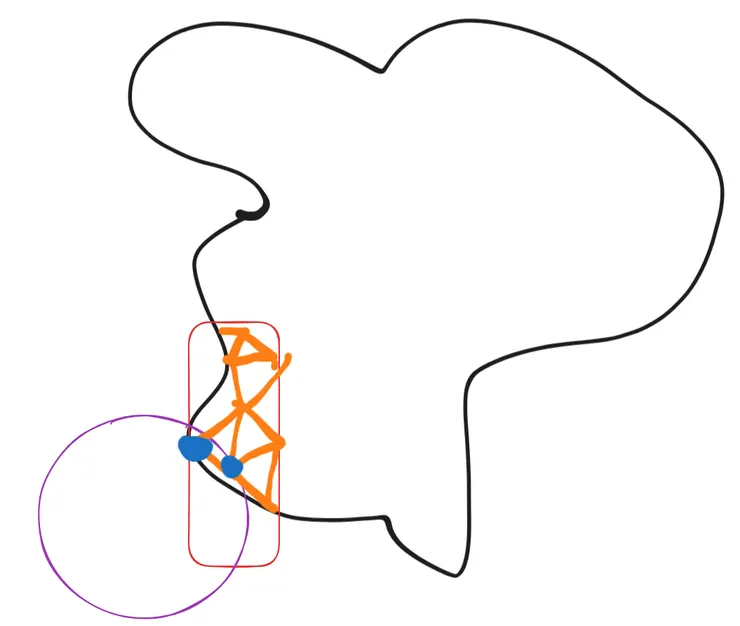

最後,只需遍歷紅框內所有三角形,很快就能找到兩個藍色的點在紫色圓形裡面
