[Arduino線上教程] 第三篇: 開關控制

前導

在電路中開關的種類很多，主要的功能是接通和斷開，開關打開時為接通，此時電流會流通，我們稱之為(ON)，開關斷開時會開路，此時電流不會流通，我們稱之為(OFF)。開關的種類有很多，例如:機械開關、指撥開關、按鍵開關，可以上網查詢各個開關的模樣與電路圖的表示方法，蠻好分辨的。

   +5V
    │
  [按鈕]
    │
   Pin7 ← 連接到數位輸入腳（如 sw=7）
    │
  [10K] ← 電阻（例如 10KΩ)
    │
   GND

工作原理:

• 按鈕未按下時：電路中只有電阻與 GND 形成回路，所以 Pin7 讀到的是 LOW (0)。
• 按鈕按下時：+5V 直接透過按鈕在電阻產生電壓，所以 Pin7 讀到的是 HIGH (1)。
• 按下按鈕就是 HIGH。
• 預設狀態為 LOW

第二張圖：上拉電阻（Pull-Up）接法

   +5V
    │
  [10K] ← 電阻（例如 10KΩ）
    │
   Pin7 ← 連接到數位輸入腳（如 sw=7）
    │
  [按鈕]
    │
   GND

工作原理:

• 按鈕未按下時：因為有上拉電阻連到 +5V，Pin7 預設為 HIGH (1)。
• 按鈕按下時：Pin7 直接接到 GND，讀到的是 LOW (0)。
• 更常見

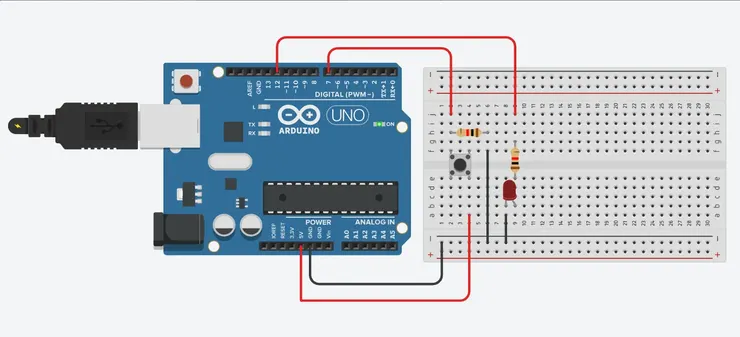

好，現在幫我將接線用成下圖(下拉電阻（Pull-Down）接法):

範例1:

const int sw = 7;
const int led = 12;

void setup()
{
  pinMode(sw, INPUT);
  pinMode(led, OUTPUT);
}

void loop()
{
  if(digitalRead(sw) == HIGH){
    delay(20);
  	digitalWrite(led, HIGH);
  }
  else{
    digitalWrite(led, LOW);
  }
}

• 一般按鈕在按下後會有機械彈跳時間，這段時間會造成電路的不穩定。
• 在上面的程式碼中，雖然我們在偵測到按鈕為 HIGH 之後，插入了一個 delay(20)，但它並不是真正意義上的「去彈跳」(debounce)；更準確地說，這只能算是插入一段延時，並沒有在延時之後再次檢查按鈕是否仍維持在同一狀態。

所以真正的軟體去彈跳流程為何?

1. 偵測到狀態改變（例如 LOW → HIGH）。
2. 等待一小段時間（通常 5～20ms）。
3. 再次讀取按鈕狀態，確認是否仍為 HIGH（或 LOW）。

• 若狀態仍維持不變，才算是「真的按下（或放開）」。

改進的程式碼如下所示:

範例2:

const int sw = 7;
const int led = 12;
const int deBounceDelay = 20;

void setup() {
  pinMode(sw, INPUT);
  pinMode(led, OUTPUT);
}

void loop() {
  // 偵測按鈕是否被按下
  if (digitalRead(sw) == HIGH) {
    // 按下後先等待 debounce 延時
    delay(deBounceDelay);
    // 再次確認按鈕是否仍然處於按下狀態
    if (digitalRead(sw) == HIGH) {
      // 如果確定按下，則點亮 LED
      digitalWrite(led, HIGH);

      // 進入等待狀態，直到按鈕鬆開
      while (digitalRead(sw) == HIGH)
        ;

      // 等待按鈕釋放(鬆開)後，再做一次 debounce
      delay(deBounceDelay);
      if (digitalRead(sw) == LOW) {
        // 確認鬆開後，熄滅 LED
        digitalWrite(led, LOW);
      }
    }
  }
}

這段程式碼:

while(digitalRead(sw) == HIGH)
  ;

的意思是：只要 digitalRead(sw) 回傳 HIGH，程式就會一直在這個迴圈中「忙等待」（busy-wait），直到按鈕狀態改變，不再是 HIGH。這種寫法可以讓程式暫停在這裡，不執行後面的程式碼，直到按鈕被放開。

如若今天我想要利用按鈕來控制的行為是: 按鈕按下後放開，切換狀態的話，我們可以這樣實現:

範例3:

const int sw = 7;
const int led = 12;
const int deBounceDelay = 20;
int lesStatus = LOW;

void setup()
{
  pinMode(sw, INPUT);
  pinMode(led, OUTPUT);
}

void loop()
{
  if(digitalRead(sw) == HIGH){
    delay(deBounceDelay);
    while(digitalRead(sw) == HIGH)
      ;
    lesStatus = !lesStatus;
    digitalWrite(led, lesStatus);
  }
}

• 這段程式碼的主要功能是利用一個按鈕來切換 LED 狀態，也就是每當你按下並放開按鈕時，就會將 LED 的狀態反轉（如果原來亮則變暗，反之亦然）

好，在Arduino中，其內部有上拉電阻，「上拉電阻」的概念是用來穩定數位輸入腳的電平，避免在開關（如按鈕）未接通時輸入腳懸空，從而受到干擾產生不穩定的讀數。

上拉電阻的接法如下：

   +5V
    │
  [10K] ← 上拉電阻（例如 10KΩ）
    │
   Pin7 ← 連接到數位輸入腳（如 sw=7）
    │
  [按鈕]
    │
   GND

• 當按鈕沒有按下時，由於上拉電阻連接於 +5V 和 Pin7 之間，所以 Pin7 的電位會被「拉」到 HIGH。
• 當按下按鈕時，按鈕將 Pin7 直接接到 GND，使其讀值變成 LOW。

想要使用Arduino 的內建上拉電阻，只需將腳位設為

pinMode(sw, INPUT_PULLUP);

好，現在我們來改寫本章節的範例3:

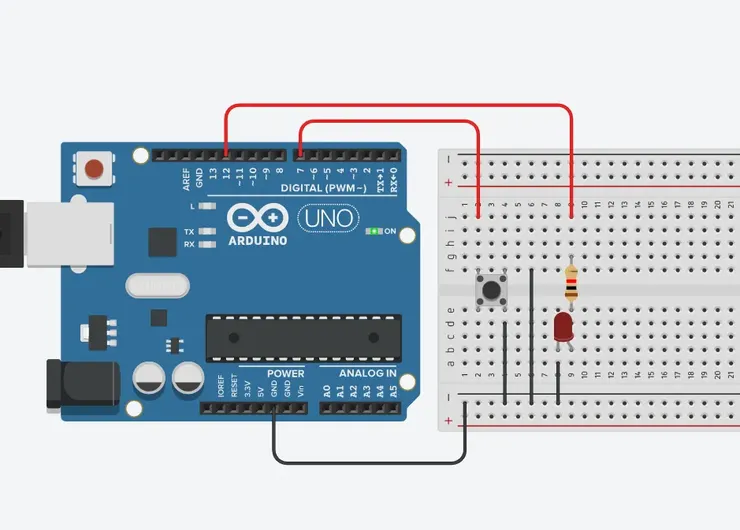

首先改變接線關係:

再來修改程式碼:

const int sw = 7;
const int led = 12;
const int deBounceDelay = 20;
int ledStatus = LOW;

void setup() {
  pinMode(sw, INPUT_PULLUP); // 使用內建上拉電阻
  pinMode(led, OUTPUT);
}

void loop() {
  // 當按鈕被按下時，digitalRead(sw) 會讀取到 LOW
  if (digitalRead(sw) == LOW) {
    delay(deBounceDelay);  // 延時以消除彈跳
    // 等待按鈕釋放，即讀值變成 HIGH
    while (digitalRead(sw) == LOW)
      ;
    ledStatus = !ledStatus;      // 切換 LED 狀態
    digitalWrite(led, ledStatus); // 更新 LED 輸出
  }
}

電話鍵盤控制開關

電話鍵盤通常採用矩陣式排列，例如 3×4 的鍵盤

• 鍵盤接線通常需要依照其資料手冊接線，常見會有 7 個或 8 個接腳（視矩陣大小而定）。例如，3×4 鍵盤通常需要 8 根線（4 列 + 4 行 ）。

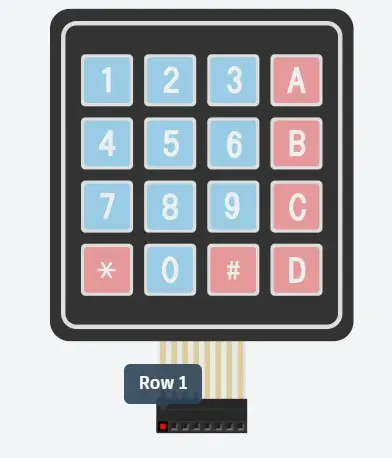

在tinkercad中，已經幫你標記好接線的關係了，如下圖:

好，這邊簡單示範如何掃描指定按鈕的讀值，策略是使用兩個迴圈，外層迴圈負責掃描列，內層迴圈負責掃描行(檢查哪一按鈕被壓下)。

好，首先請跟我把麵包版接好，如下圖:

再來，程式碼如下所示:

const byte ROWS = 4; // 四列
const byte COLS = 4; // 四行
const int buzzPin = 3;  // 蜂鳴器接腳

// 鍵盤行與列的 Arduino 腳位設定
byte rowPins[ROWS] = {4, 5, 6, 7};    // 連接鍵盤的列腳位
byte colPins[COLS] = {8, 9, 10, 11};  // 連接鍵盤的行腳位

// 鍵盤上各按鍵對應的字元
char keys[ROWS][COLS] = {
  {'1','2','3', 'A'},
  {'4','5','6', 'B'},
  {'7','8','9', 'C'},
  {'*','0','#', 'D'}
};

const int deBounceDelay = 20;  // 去彈跳延時（毫秒）

void setup(){
  Serial.begin(9600);

  // 設定所有 rowPins 為輸出，預設拉 HIGH
  for (int i = 0; i < ROWS; i++){
    pinMode(rowPins[i], OUTPUT);
    digitalWrite(rowPins[i], HIGH);
  }

  // 設定所有 colPins 為輸入，啟用內建上拉
  for (int i = 0; i < COLS; i++){
    pinMode(colPins[i], INPUT_PULLUP);
  }

  // 設定蜂鳴器腳位為輸出
  pinMode(buzzPin, OUTPUT);
}

// getKey() 函式：掃描矩陣鍵盤，若有按下則回傳該鍵字元，否則回傳 '\0'
char getKey() {
  for (int r = 0; r < ROWS; r++) {
    // 將當前列拉低
    digitalWrite(rowPins[r], LOW);

    // 掃描所有行
    for (int c = 0; c < COLS; c++){
      // 因為使用內建上拉電阻，按下時該行會變成 LOW
      if (digitalRead(colPins[c]) == LOW) {
        delay(deBounceDelay);  // debounce 延時
        if (digitalRead(colPins[c]) == LOW) { // 再次確認仍然按下
          // 等待按鍵釋放
          while (digitalRead(colPins[c]) == LOW) {
            ;
          }
          // 將該列恢復 HIGH 後，回傳對應字元
          digitalWrite(rowPins[r], HIGH);
          return keys[r][c];
        }
      }
    }
    // 恢復該列為 HIGH
    digitalWrite(rowPins[r], HIGH);
  }
  return '\0'; // 沒有按鍵按下時回傳空字元
}

void loop(){
  char key = getKey(); // getKey() 掃描鍵盤
  if (key != '\0') {   // 若有鍵按下
    Serial.print("Press: ");
    Serial.println(key);

    // 控制蜂鳴器嗶一聲：蜂鳴 100 毫秒
    digitalWrite(buzzPin, HIGH);
    delay(100);
    digitalWrite(buzzPin, LOW);
  }
}

getKey() 函式

• 掃描每一列：將某一列拉 LOW，然後檢查各個行之接腳是否讀取到 LOW。
• 若檢測到 LOW，進行 debounce 延時，再次確認。
• 等待按鍵釋放後，回傳對應的字元，並且嗶一聲；否則回傳空字元 '\0'。
