用 Analog Discovery 2 測量+SIMPLIS 模擬驗證共模電感模型

更新於 發佈於 閱讀時間約 3 分鐘

當我最近在研究 EMI 抑制跟共模電感模型時,發現一般常用的 LCR Meter 頻率上限大多只有 300 kHz,對於我要做的高頻量測根本不夠用。除非你手邊有一台高階到破表的 LCR Meter,不然想量個 MHz 級的阻抗曲線,幾乎是不可能的任務。

所以我轉而選用了 Analog Discovery 2 (AD2)。

為什麼選 AD2?

其實國外很多學校都會把 AD2 當成多功能實驗平台。它除了是阻抗分析儀,還可以當示波器、頻譜分析、Loop Gain 測試… 重點是搭配的 Waveforms 軟體介面超直覺好用,為了實際玩看看,我就直接入手了一台。

這次量測主角:奈米晶共模電感

選了 Wurth Elektronik 的 7448031002 當範例,原因其實很簡單:


網路上剛好有人分享過類似建模參數 而且我也沒實際玩過奈米晶材質的共模電感,就當作實驗加學習

參考的建模文章是這篇,有興趣的朋友也可以去看看


 Timothy Hegarty (2024, Mar)

《How Active EMI Filter ICs Reduce Common-Mode Emissions In Single- And Three-Phase Applications (Part 3): Modeling Nanocrystalline Chokes》

量測+建模+模擬

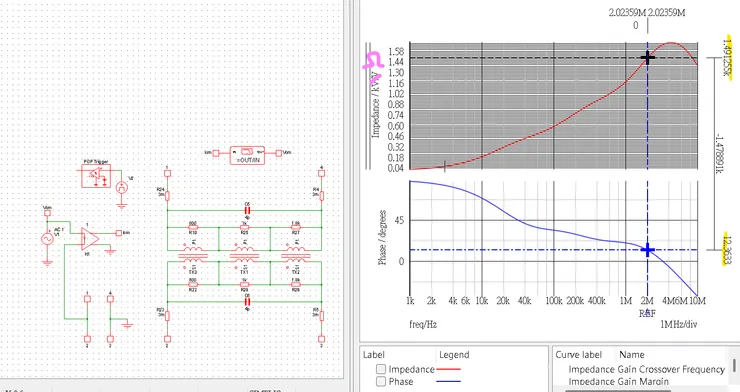

量測完阻抗與頻率的關係後,透過 SIMPLIS 軟體,把實際測出來的數據去套用參考文章中的等效電路模型,模擬阻抗與頻率的曲線。

結果還真的…


模擬跟實測的阻抗曲線很接近!

量測結果先給大家看一下:


raw-image
raw-image
raw-image


總結:

如果你平常有做電子電路、PWM、阻抗量測,Analog Discovery 2 真的可以考慮一台,當示波器、頻譜分析、阻抗分析儀、Loop Gain 測試通通搞定。價格親民、功能超實用,難怪國外一堆學生實驗室跟工程師愛用。
