EER圖（Enhanced Entity Relationship Diagram），即增強型實體關係圖，是一種用於視覺化資料庫設計的強大工具。它不僅繼承了傳統ER圖（實體關係圖）的精髓，還擴展了更多功能和細節，使資料庫設計更加直觀和靈活。以下將從概念、與ER圖的差異、符號、繪製教學、範例等方面對EER圖進行詳細講解。
Ⅰ. EER圖概念
EER圖是一種圖形化的資料庫設計工具，透過圖形符號和連接線來表示實體、屬性和它們之間的關係。實體代表資料庫中的表，屬性代表表中的字段，而關係則表示不同表之間的連接。 EER圖不僅用於展示資料庫的結構，還能幫助開發人員更好地規劃和管理資料庫，以滿足應用程式的需求。
Ⅱ.EER图应用场景
EER图在多种数据库设计和管理场景中发挥着重要作用。它常用于：
数据库设计：开发人员可以使用EER图来设计数据库结构，包括定义表、字段和它们之间的关系。
数据库优化：通过EER图，开发人员可以直观地看到数据库中的冗余和复杂性，从而进行优化。
数据库文档化：EER图可以作为数据库结构的文档，方便开发人员和数据库管理员理解和沟通。
数据库反向工程：EER图还可以用于生成数据库的SQL脚本，从而快速创建数据库。
Ⅲ.EER图与ER图的区别
ER图即实体关系图，EER图是ER图的扩展，两者在功能和细节上存在显著区别：
功能擴展：EER圖提供了更多的功能和細節，如子類別/超類別、多重關係、多值依賴等，使得資料庫設計更加靈活和擴展。
符號豐富：EER圖採用了更多的符號和概念，以便更好地描述現實世界中的資料模型。
應用情境廣泛：EER圖不僅用於資料庫設計，也用於資料庫最佳化、文件化和反向工程等場景。
如果您想了解更多ER圖內容，可以進入新手必讀：ER圖輕鬆繪製數據關係圖查看。
Ⅳ. EER圖的符號
1. 實體（Entity）
表示方法：用矩形框表示。
定義：實體是現實世界中一個獨立、具體的事物或對象，在資料庫中通常對應一個表格。
作用：實體是資料庫設計的基本單位，用來描述現實世界中的物件。

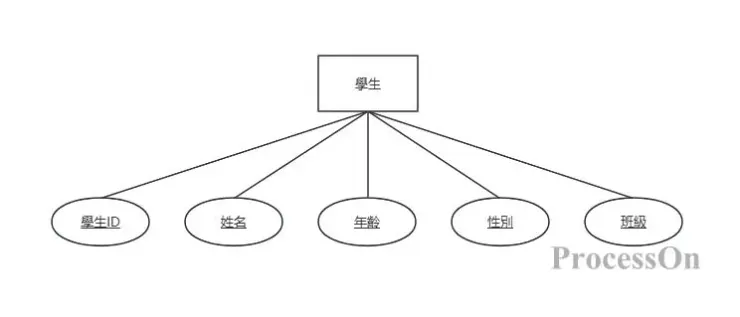

2. 屬性（Attribute）
表示方法：以橢圓形框表示，並用無向線將其與對應的實體連接起來。
定義：屬性是實體的特徵或描述，用來描述實體的特定特徵或面向。
作用：屬性在資料庫中通常對應表中的字段，用於儲存實體的具體資訊。
3. 關係（Relationship）
表示方法：以菱形框表示，並用無向線分別與相關實體連結。
定義：關係表示實體之間的聯繫和依賴關係。

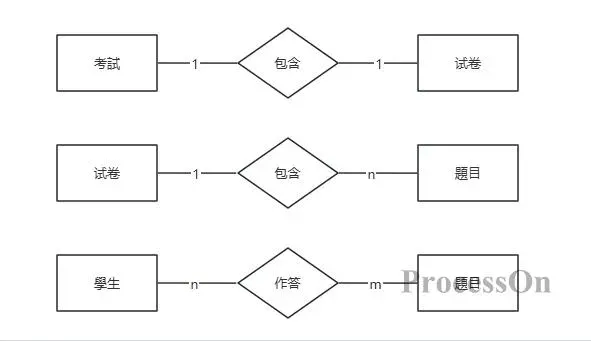

類型：
一對一（1:1）：一個實體與另一個實體之間存在唯一的對應關係。
一對多（1:n）：一個實體與多個實體之間存在關聯。
多對多（m:n）：多個實體之間可以相互關聯。
作用：關係在資料庫中通常透過外鍵來實現，用於連接不同的表。
4. 特殊元素
子類別/超類別（Subclass/Superclass）：
定義：子類別是從超類別繼承屬性和關係的實體類型。
表示方法：在EER圖中，子類別通常位於超類別的下方，並用一條線將它們連接起來，表示繼承關係。
多重關係（Multivalued Relationship）：
定義：一個實體可以與另一個實體之間存在多個關係實例。這些實體是多個實體的子類，並且具有多個超類。在多重繼承中，子類別的屬性是所有超類別屬性的並集。
表示方法：在EER圖中，多重關係通常透過在關係菱形框內添加特殊符號或註釋來表示。
5. 其他元素
連接線：用於連接實體、屬性和關係，表示它們之間的關聯。
註釋和說明：用於對實體、屬性和關係進行進一步的解釋和說明，以便更好地理解資料庫設計。
Ⅴ. ER圖和EER圖範例

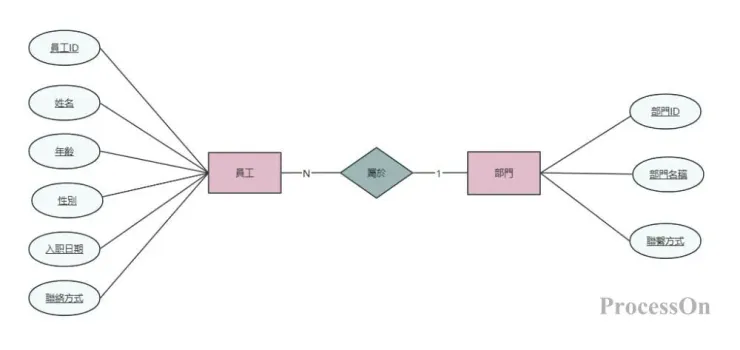

假設我們有一個簡單的ER圖，其中包含兩個實體：員工（Employee）和部門（Department）。員工實體有員工ID、姓名、年齡、入職日期和聯絡方式的屬性，部門實體有部門名稱、部門ID和聯絡資訊的屬性。員工和部門之間存在著「屬於」關係，表示員工屬於某個部門。可以梳理出如下關係：

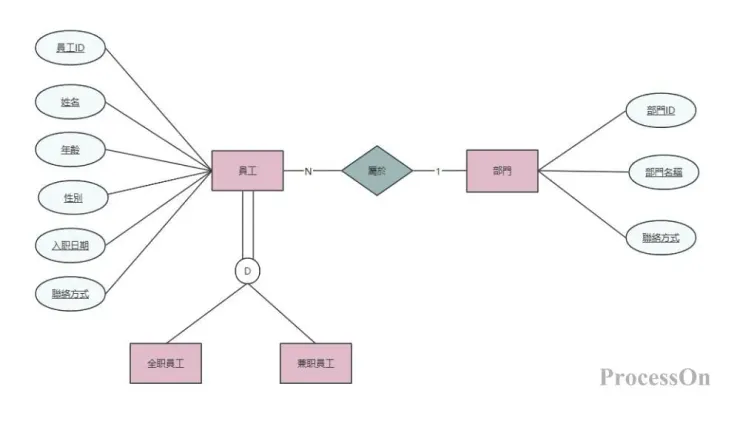

如果將其擴展為EER圖，我們可以引入超類型和子類型的概念。例如，我們可以將員工實體進一步細分為全職員工和兼職員工兩個子類型。此時，全職員工和兼職員工將作為員工實體的子類型。
Ⅵ.如何建立EER圖？
1. 開啟ProcessOn官網，進入個人檔案頁，點選新建建立流程圖。

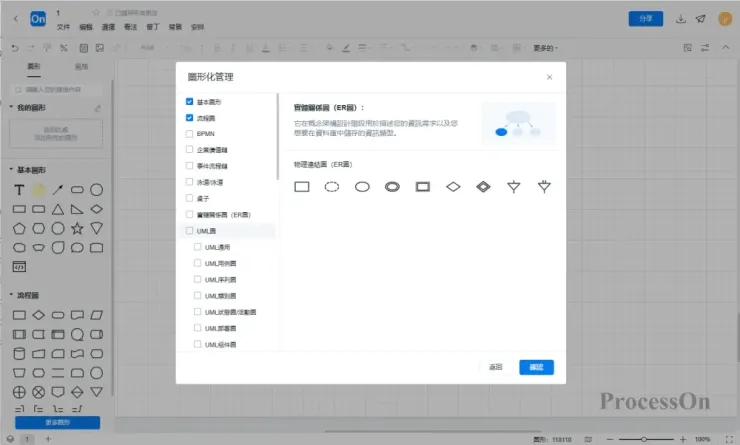

2. 點選左側圖形庫內的更多圖形，找到ER圖，點選確定。

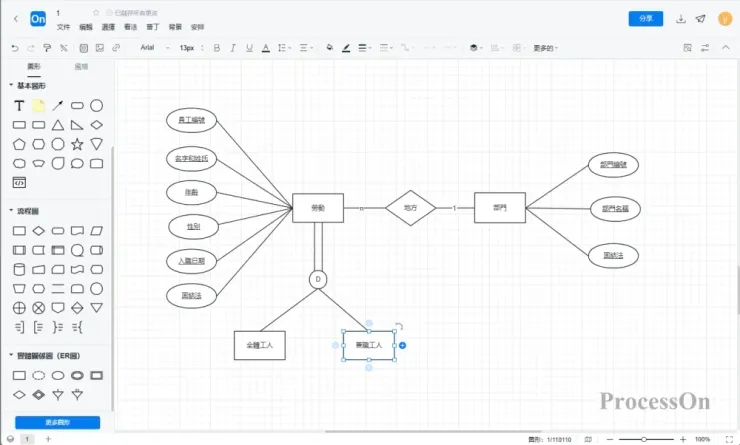

3. 拖曳流程圖製作器左側圖形庫中的ER圖符號到畫布，雙擊圖形新增文本，點擊圖形上的「+」即可建立連線連接不同的ER符號。

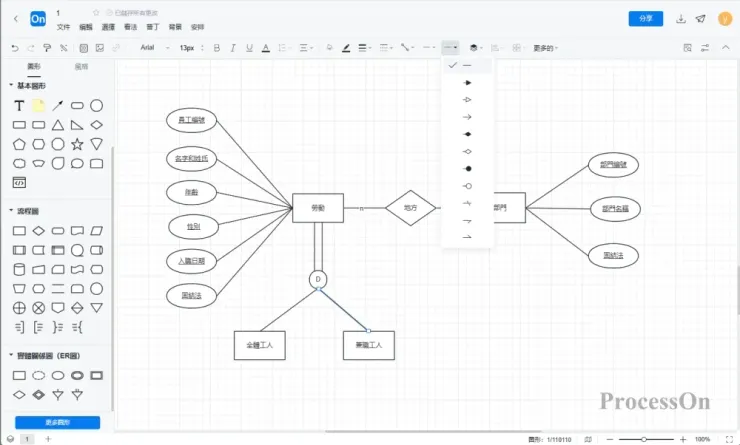

4. 選取連線，頂部工具列可以修改連線類型。
Ⅶ. EER圖模板

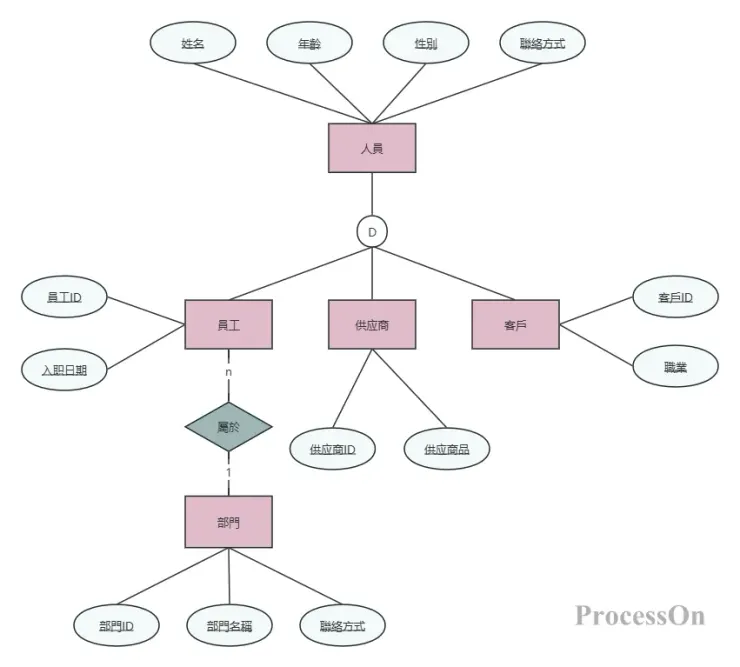

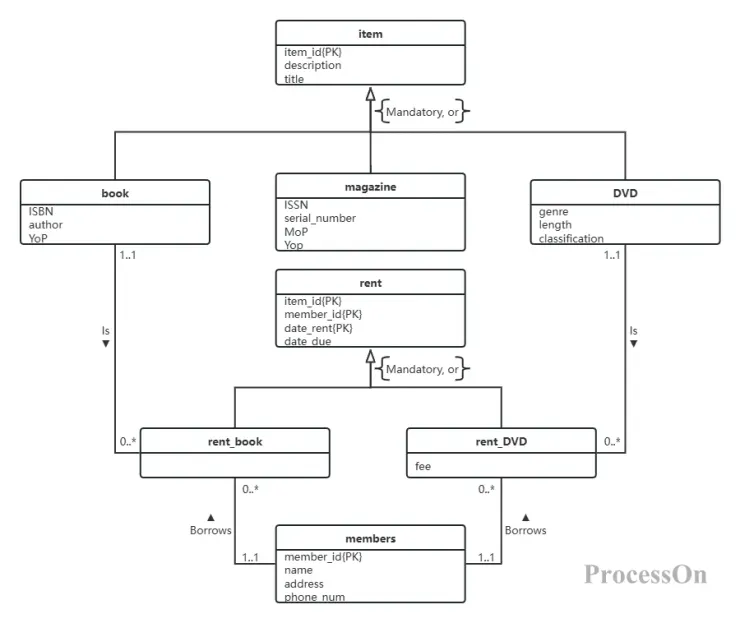

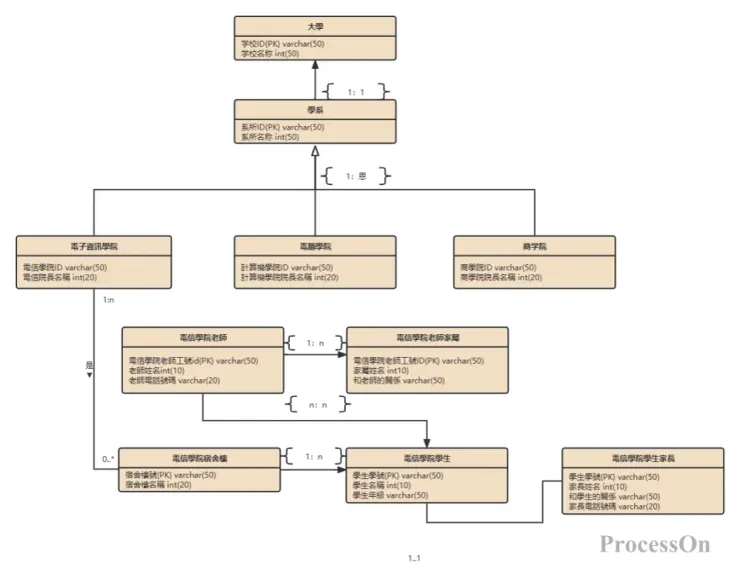

ProcessOn社群內包含豐富的EER圖範本可供參考，同時支援複製使用，提高繪圖效率。以下是部分模板分享。
總之，EER圖是一種功能強大的資料庫設計工具，它不僅繼承了傳統ER圖的優點，還擴展了更多功能和細節。透過使用EER圖，開發人員可以更好地規劃和管理資料庫結構，提高開發效率。無論是在資料庫設計、最佳化、文件化等場景中，EER圖都扮演著重要角色。希望本文能為您在實際工作中應用EER圖提供有益的參考與指引。
