各位好，我是台灣黑手，黑手的黑，黑手的手，這是一台 iPad Air2 目前情況是不能充電，也是二修機了，電流完全是 0V
外觀看起來髒髒的，也因為不能充電，所以過放之後，就無法開機了....
因為有人修過，拆除的時候，還算蠻快的，隨便刮幾刀就開了
拆機看之前的那幾台 Air2 就好了，我這裡就不多說了，這台已經確認不能充電
剛好前一陣子，買了一些充電板回來，這時候就派上用場了
我先談先決條件吧，充電板只能輔助充電，也就是繞過原有設計架構出來的
分別的接線為 USB 5V、BAT+、VSS、GND ，從這個架線框架，可以看的出，必需靠外部 5V 進電，通過充電板，進行壓降，在輸入到B+供電
所以有幾個基本條件，絕對不能有問題
（一）USB 5V 必須進電，尾插不能壞
（二）USB 管理晶片不能損壞
（三）邏輯電平信號需要正常
（四）AP 與 USB 的 I2C 通訊不能異常
簡單來說，充電小板主要的功能是充電，而不能完成識別，所以如果你是 USB IC 判定異常的話，或者是 I2C 異常的話，包含 INT 中斷訊號，就等於沒辦法把 5V 進電了，既然進電無法滿足，自然不可能在充電囉
因為 iPad Air2 的充電是直接由 PMU 端在做管理的，跟 iPhone 有獨立的充電管理晶片是不一樣的，而且 Air2 的 PMU 非常貴啊，就採用比較低成本的辦法，速度也比較快，將四條線接完以後
插上充電線後，會看到 LED 燈亮起（亮起只代表外部 5V 進電，不代表平板在充電）

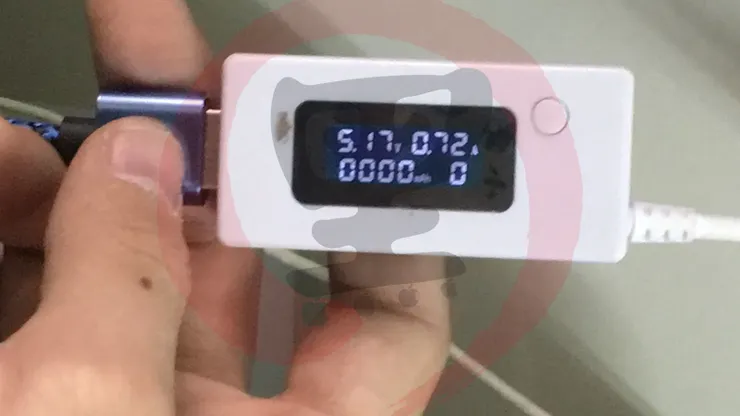

開到電流錶，可以看到 5V 進電，電流 720ma

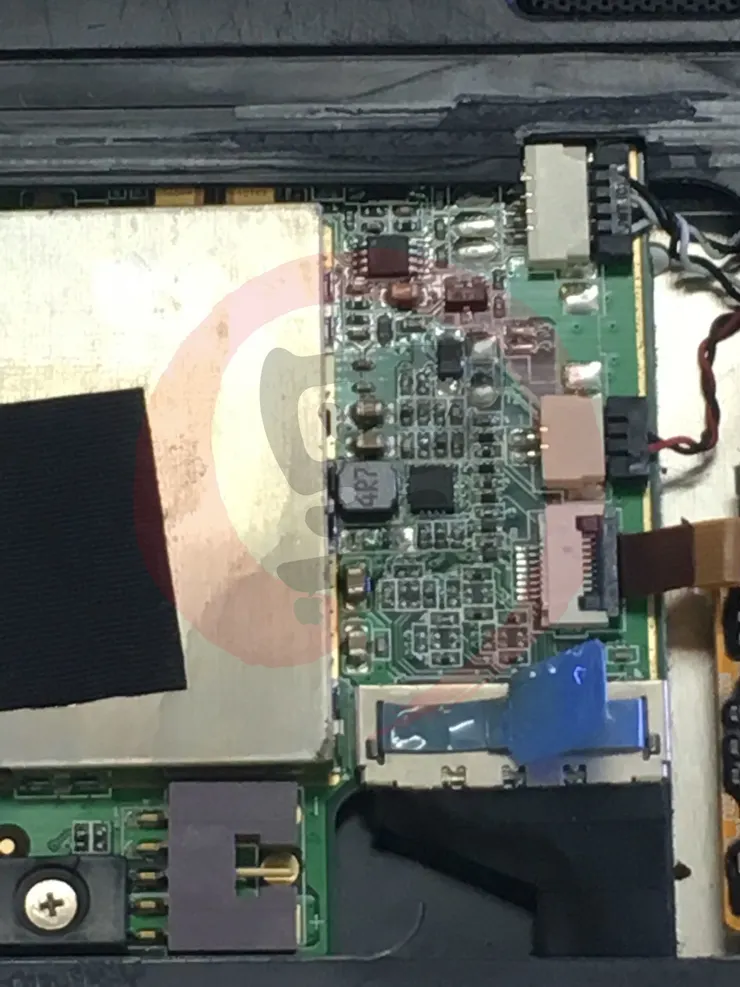

微星裡面有很多二極管可以淘的，像我們這種極度貧窮的維修師，就不要肖想買什麼高檔東西，先拆兩顆等極的二極管來瞧瞧吧....

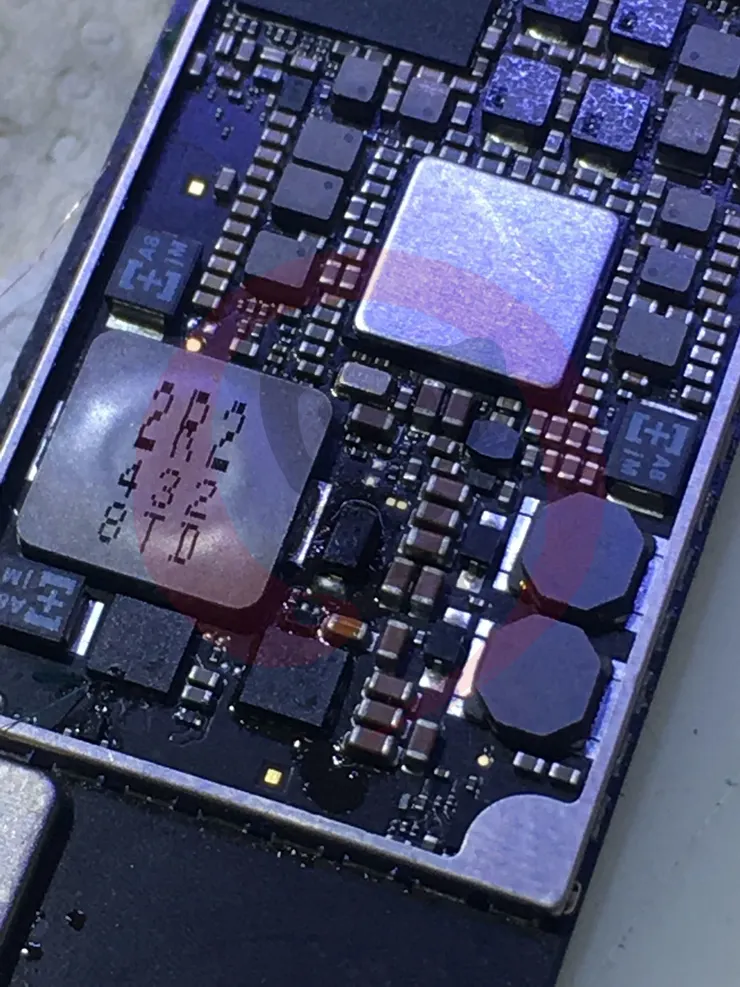

接者使用熱風槍將元件補上

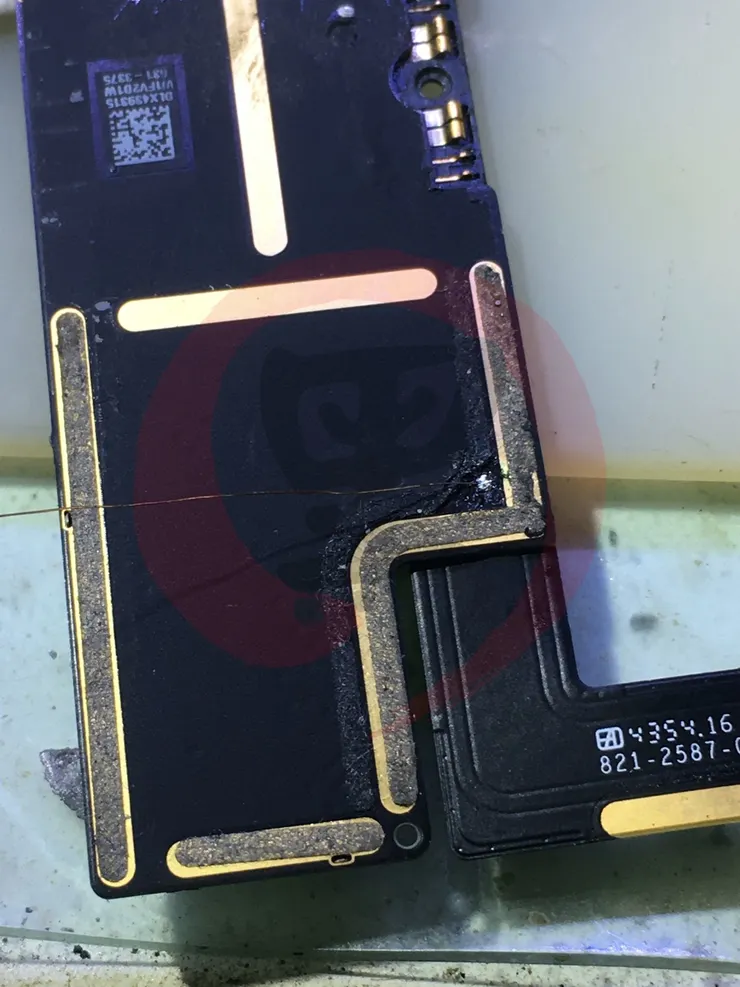

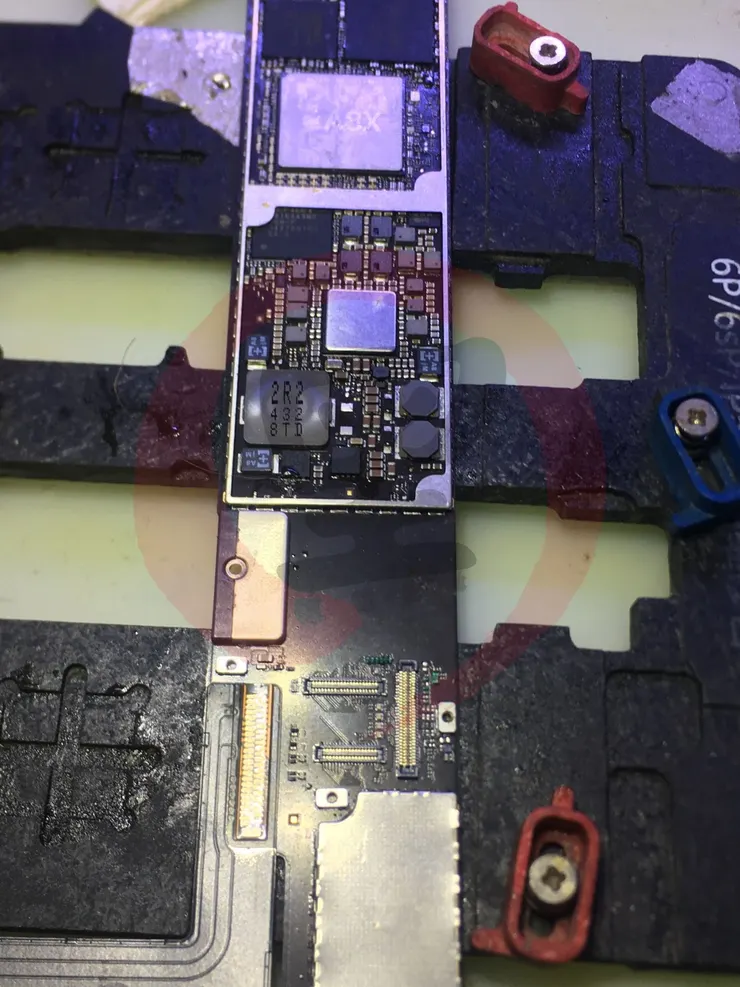

原本的飛線，只是用來測試的，實際上機，必須要佈線，這個很重要，飛線不可能浮在空中的，就像拉電一樣，總不可能從你家中間穿過的，水線也一樣，走明線也得跟者牆走吧，背面有一個 USB 5V 的 TP 點，先將點挖開，使用絕緣的漆包線即可

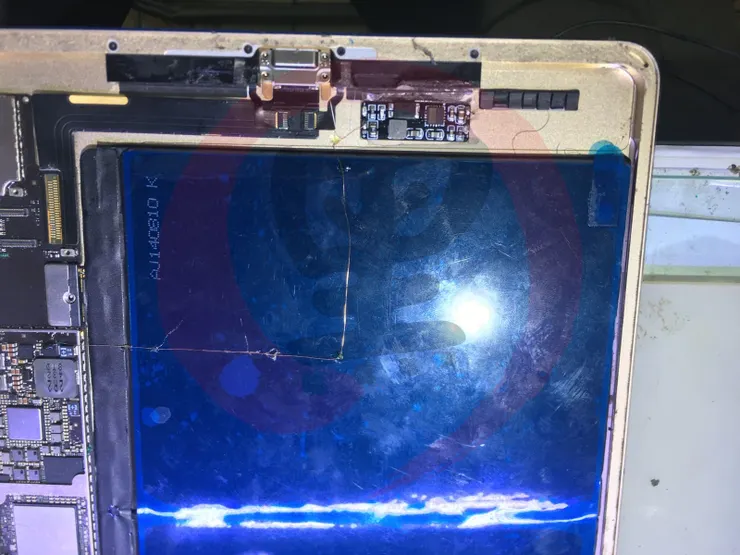

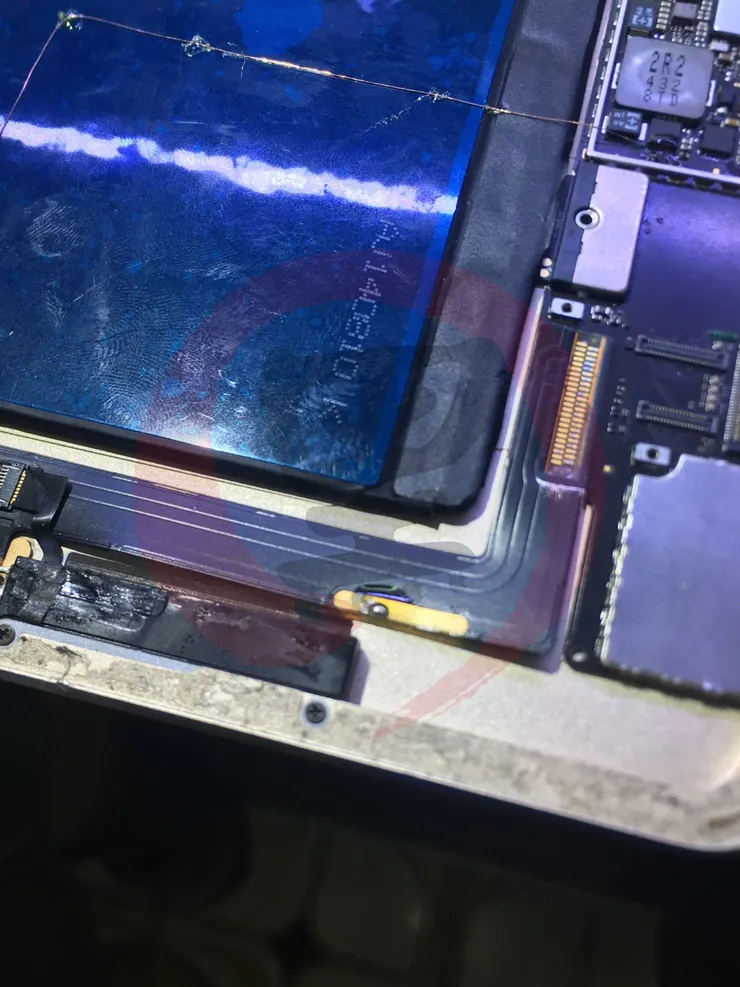

將線拉直，先固定在機殼的下方

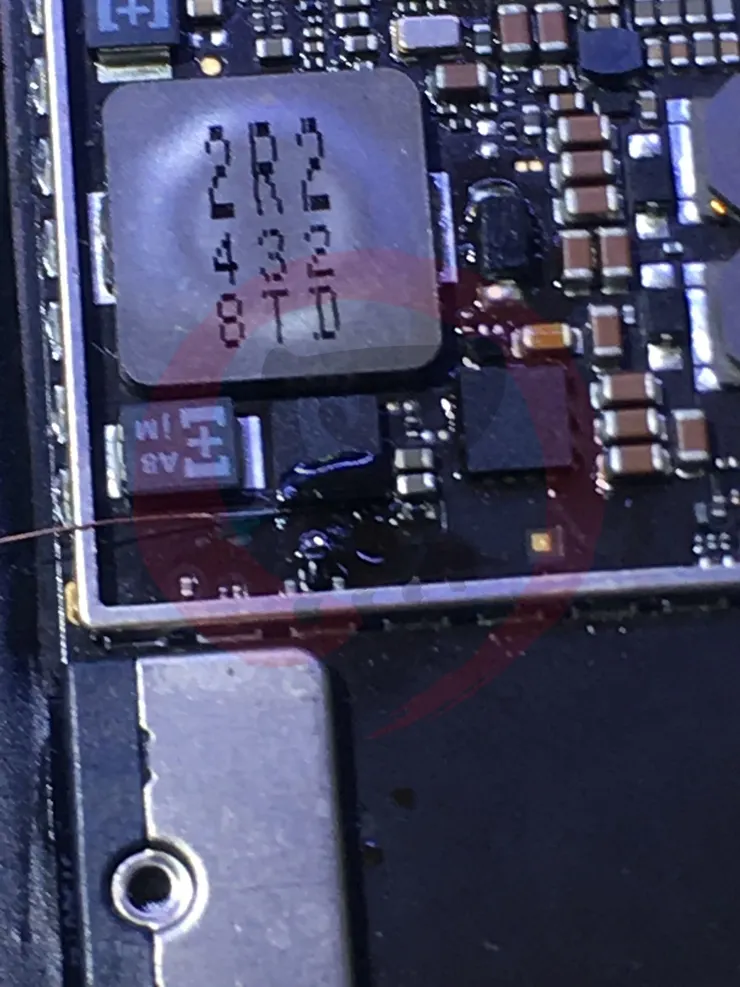

另一條直接從電晶體下拉走出

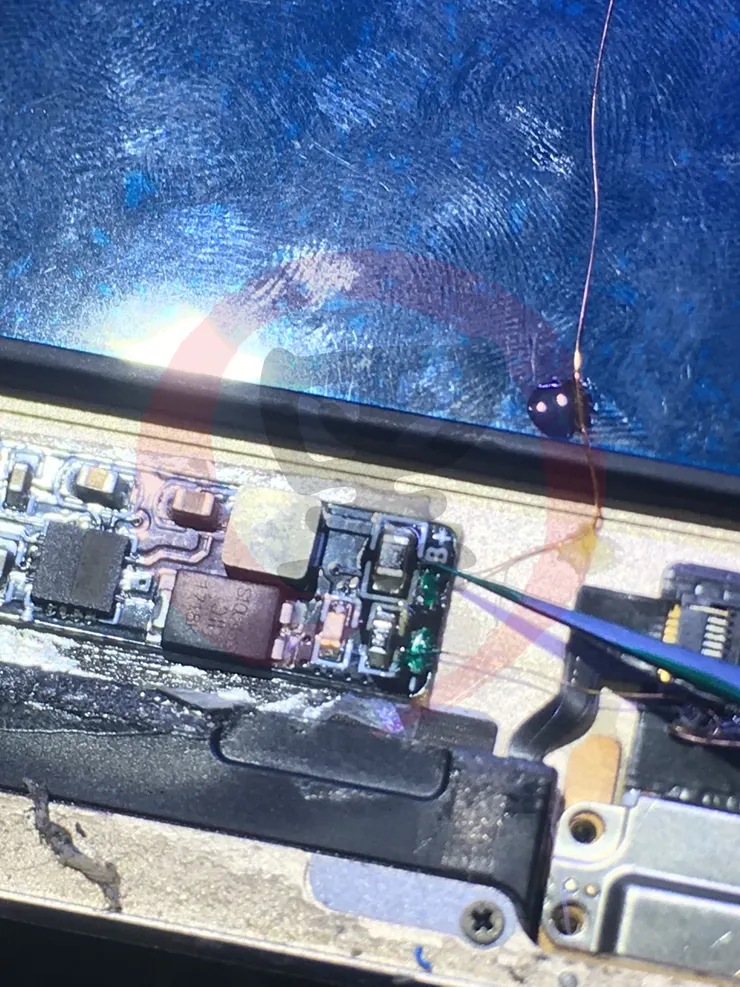

把電池固定在 5V 的線上後，在將 BAT+ 正極線走在電池的上方（其實應該兩條都走暗線才對）

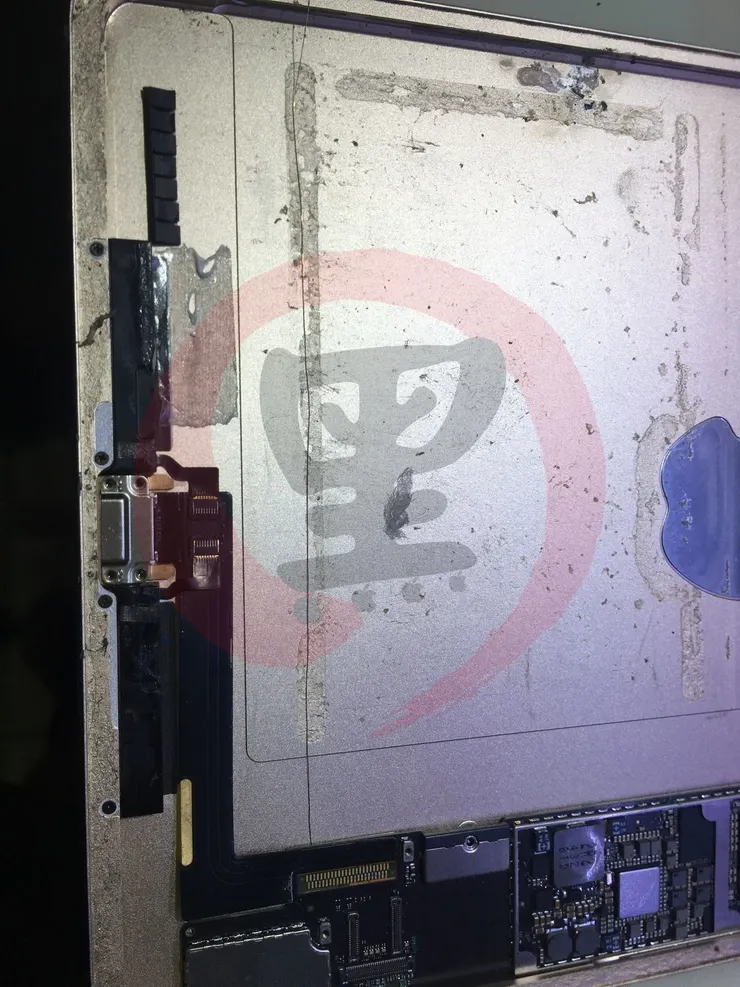

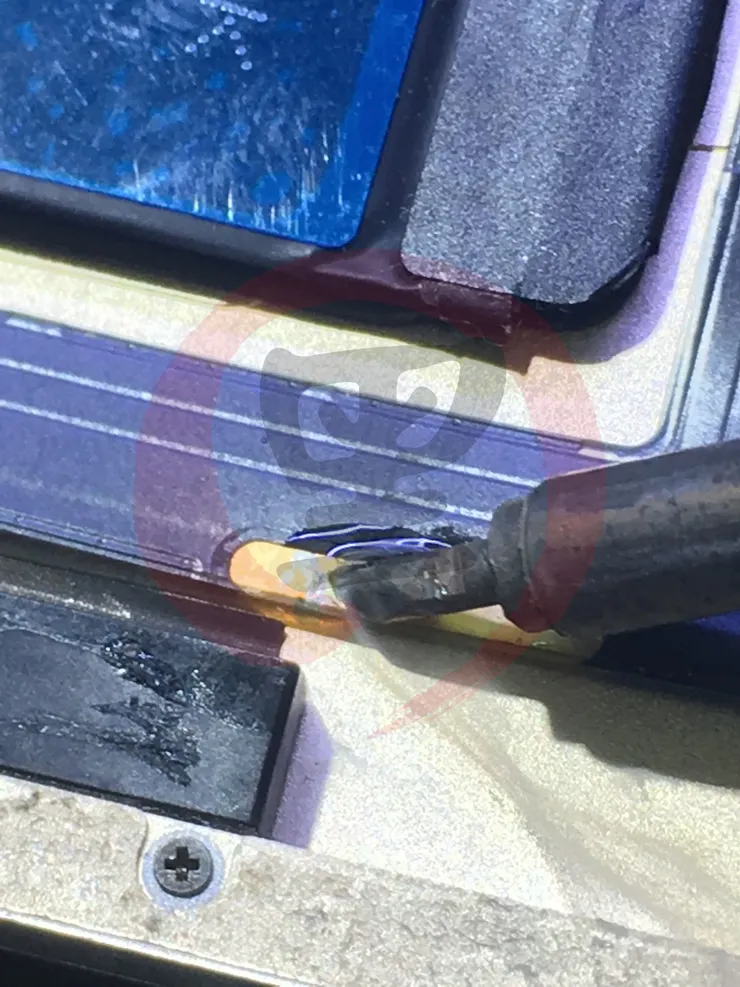

不過飛了就飛了嘛，接者在 USB 尾插連接座的公共接地端，按上一點錫
直接從 VSS 的公共接地端飛出即可，不需要在去找 GND 了
最後在將全部的線一併接上

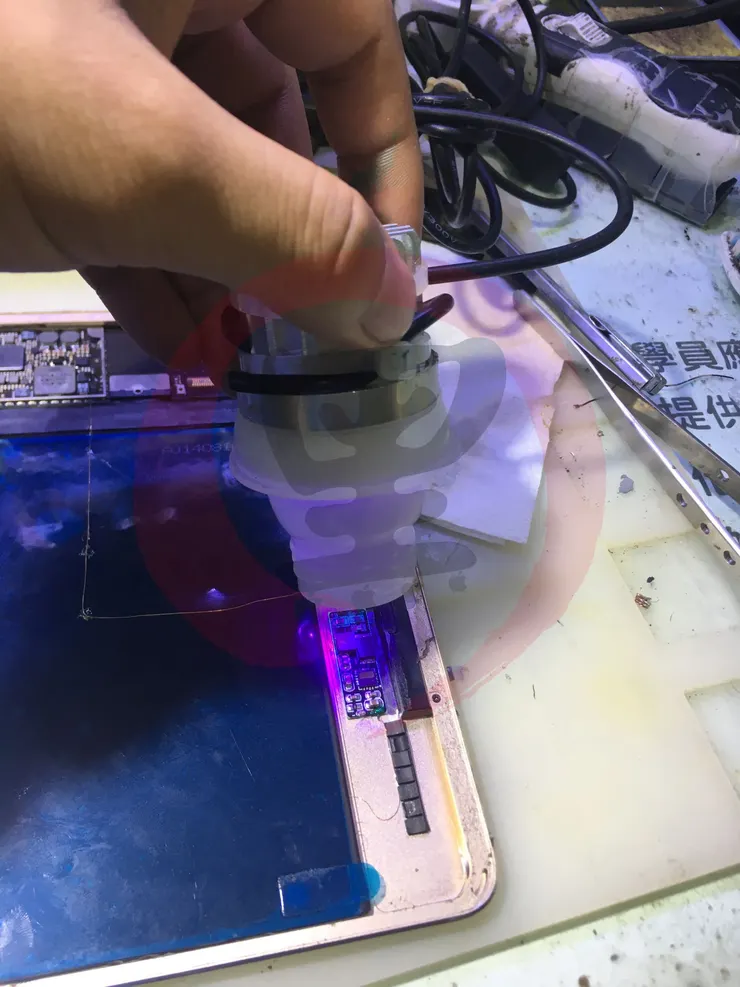

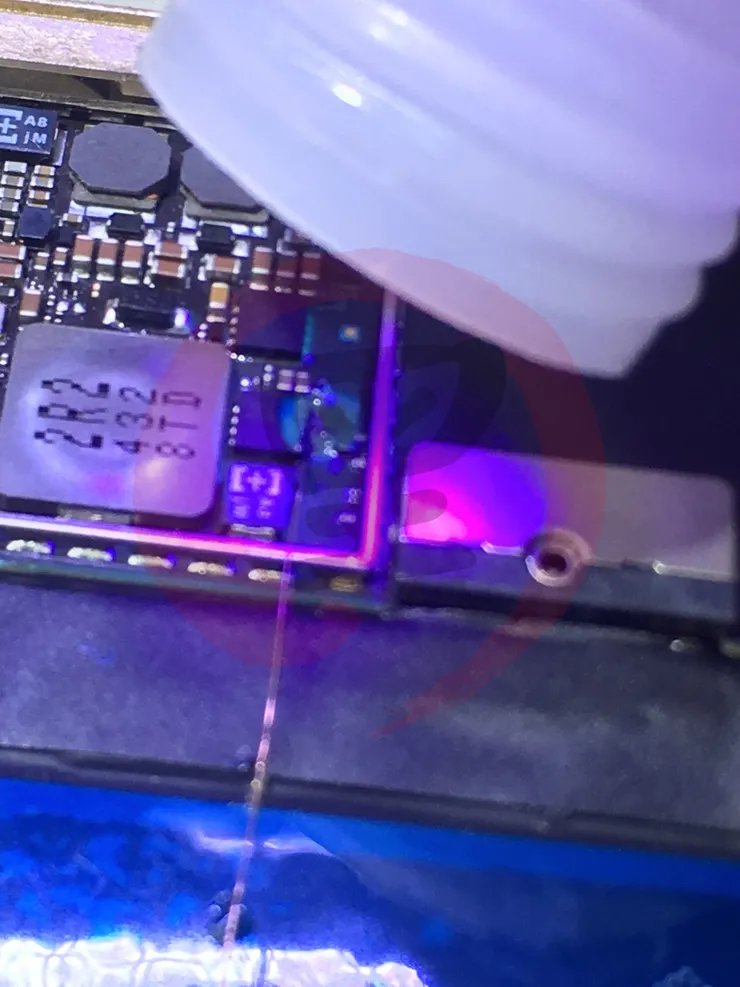

打上紫光燈
固定中
剩下就是裝機了，測機就不拍了，請看測試影片即可
成果
