各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 iPhone XS，客戶描述是說，手機的 IMEI 都正常，也可以正常啟用，反正插卡服務是失敗的，收件後，我也大略看過，沒發現什麼異常

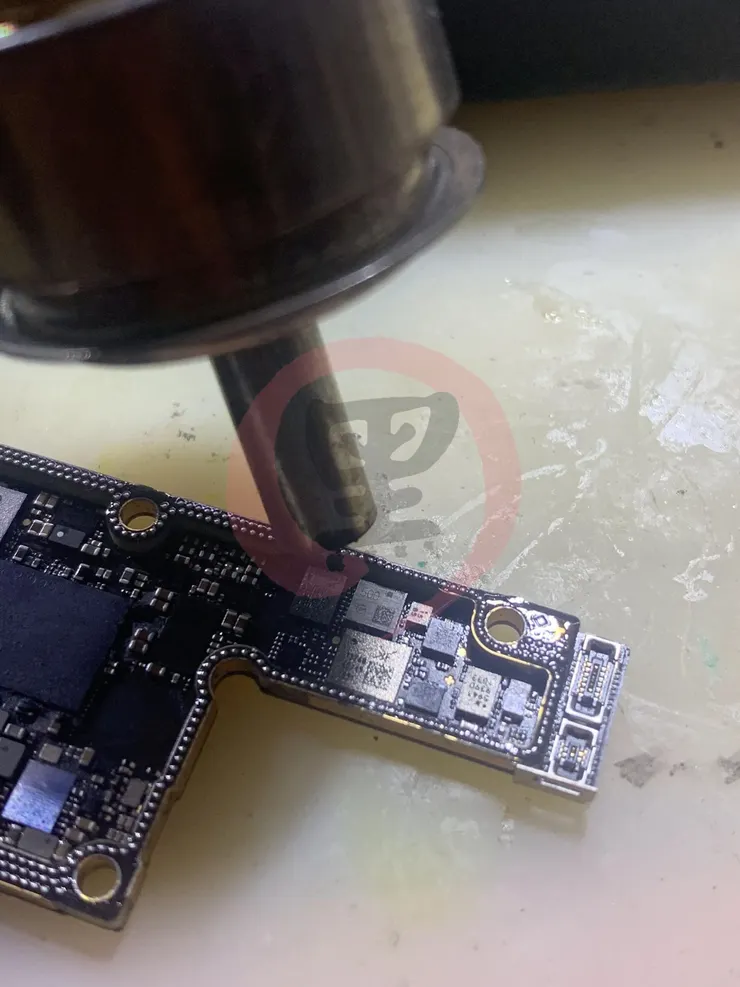

排除天線造成的問題，就直接上加熱平台分層了
如果是沒有接收的情況下，就算開頻譜分析儀也沒有用，因為沒 RX 就不會有 TX ，所以如果要處理沒 RX 的機子，就得先重點排查接收，I_Q 的部份可以先直接省略掉不考慮，因為該機的解調器是處於正常的狀態，所以暫時可以不用考慮 I_Q 解調的問題，而且 I_Q 也只會跟主射頻進行通訊

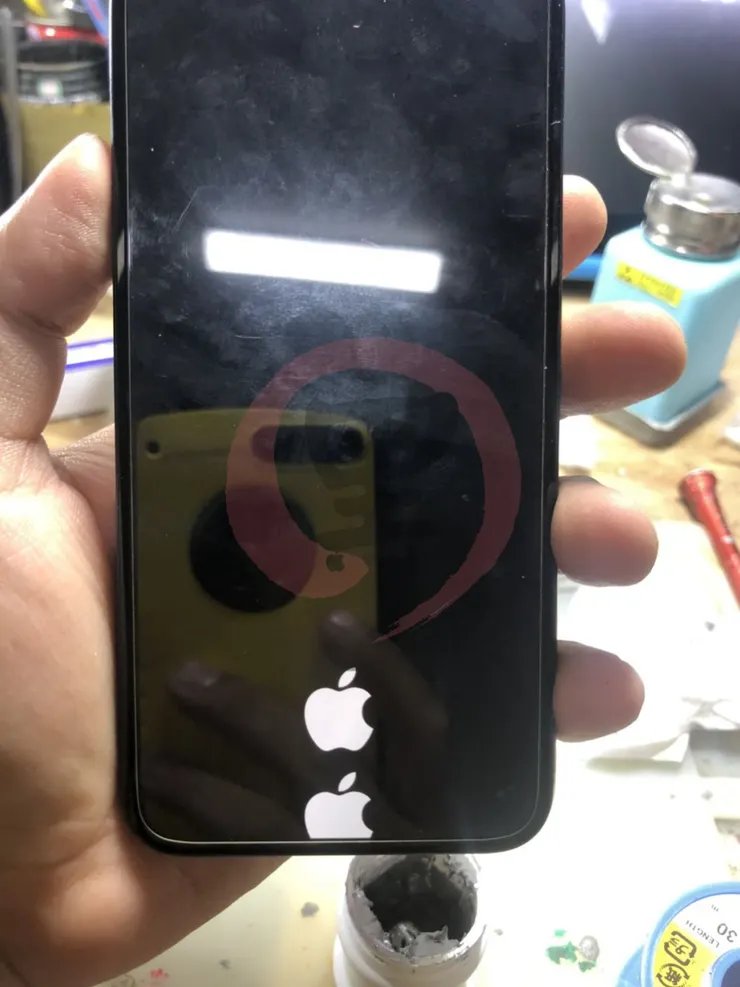

我先處理好 B1 MB_HB_RX（中頻 1800 為主）的部份，將主機板貼合後，發現 XS 突然跟我玩起了蘋果拉霸，我重開了2~3次都是一樣的情況，也確認並非面板引起的
因為是顯示畫面有異常，重點當然是放在顯示電路了，不查沒發現，一查不得了，二極體值在線測量，我發現 INT_L 中斷訊號，數值偏低

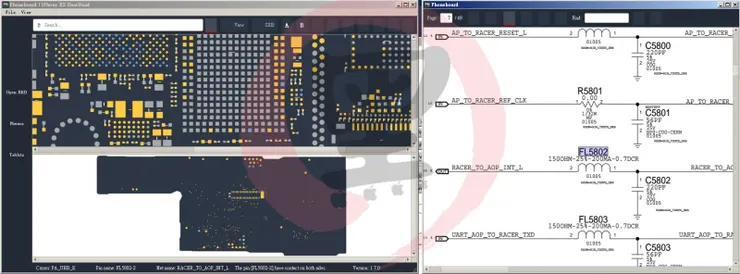

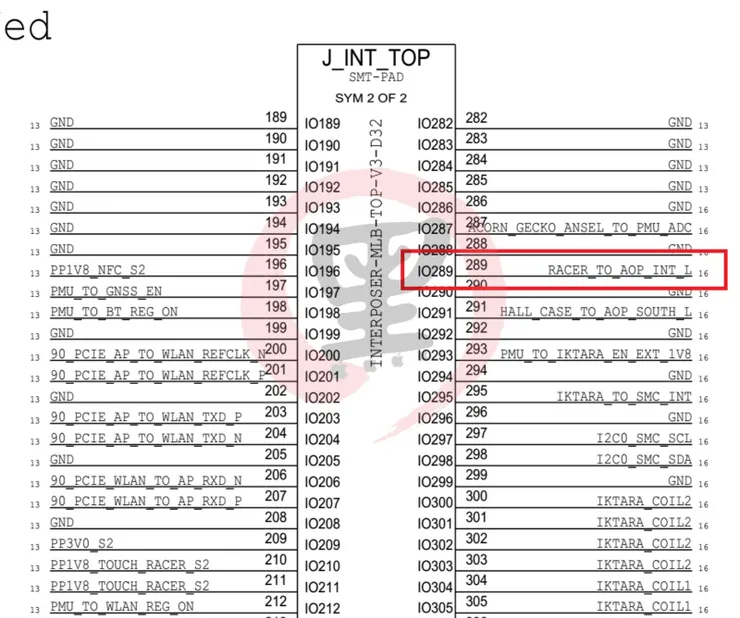

實在是哭笑不得，這可是中斷訊號ㄟ～～也就是說應該有某件事要被呼叫才對，只是數值偏低的情況下，出現了這種特效，這也是我頭一次修到，真有趣，但不有趣的就是 INT 中斷訊號，是對處理器的，當然不排除外圍有元件異常，但看了一下電路圖，發現總共也就保險電感、旁路電路，然後就經中框連接上下層板，中框層板是 289 腳
將主機板分層後，發現上層並沒有異常，那下層肯定異常，分層後沒有目標，數值必定為 OL，但其實有一種測法，可以讓原本沒有目標（半導體）的情況下，測到在線值，但我這裡不會教你的，要來上課我才會教，簡單說就是你要花錢，我才教你，我拆除旁路後，用了不教你的方式測量，發現數值還是偏低？

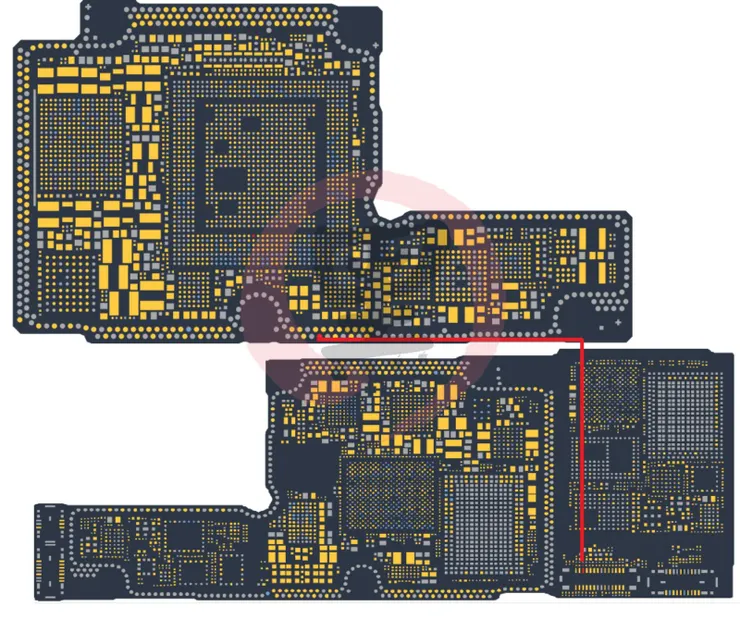

這條線路已經可以說是沒有元件了才對，但數值還是被拉低？除了保險電感、旁路電容、連接座之外，其實還有一個元件，就是「Printed Circuit Board」也算一個，此時的我非常肯定，板層有問題，因為沒有 X-RAY 無法確認那段有問題，但我的想法就是繞過板層，不走內線，走明線！（如下圖）

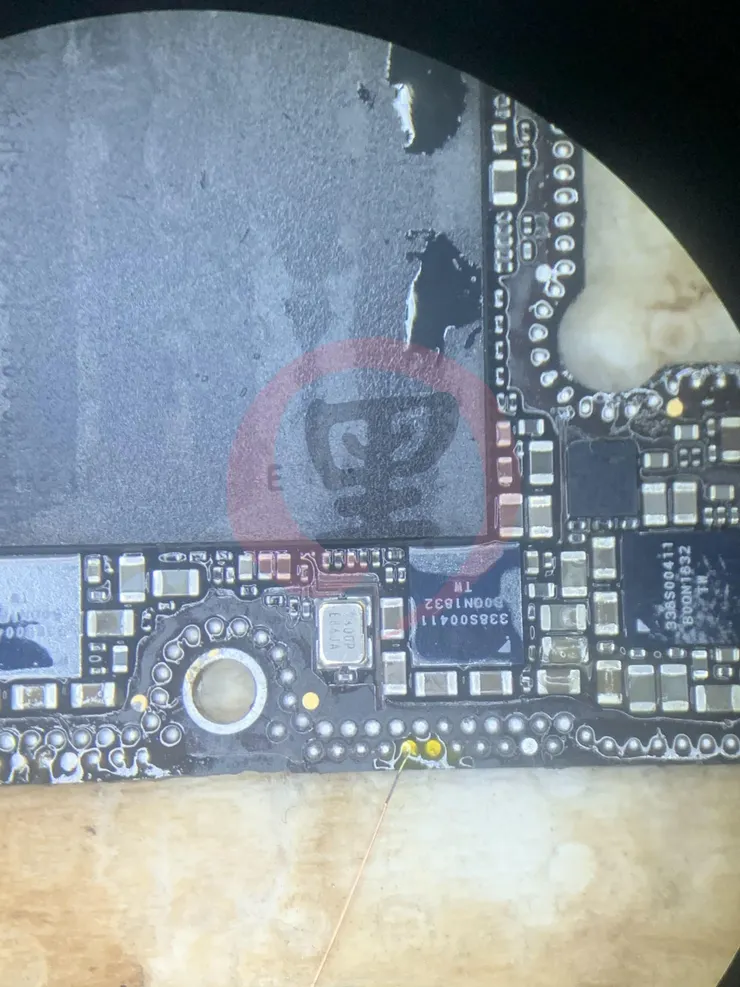

我先將處理器上層的 INT 中斷訊號接出來，使用的是 0.07mm 的漆包線，並且打上綠漆固定

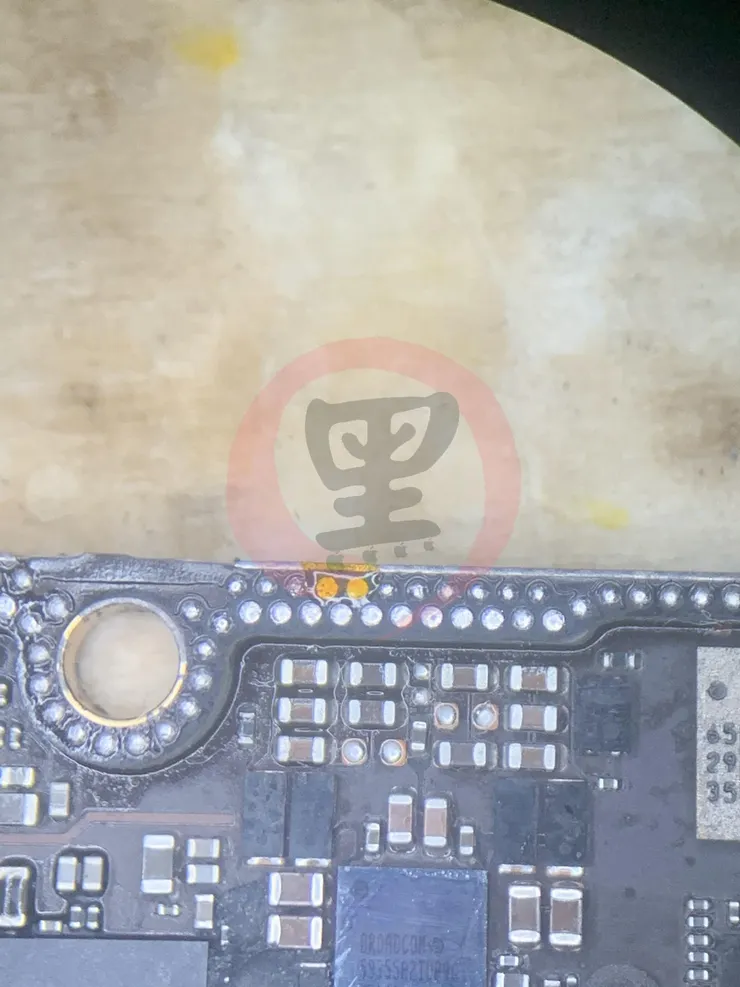

在把下層的 int 連接處用綠漆封起來，讓上下層結合時，不要接觸起來

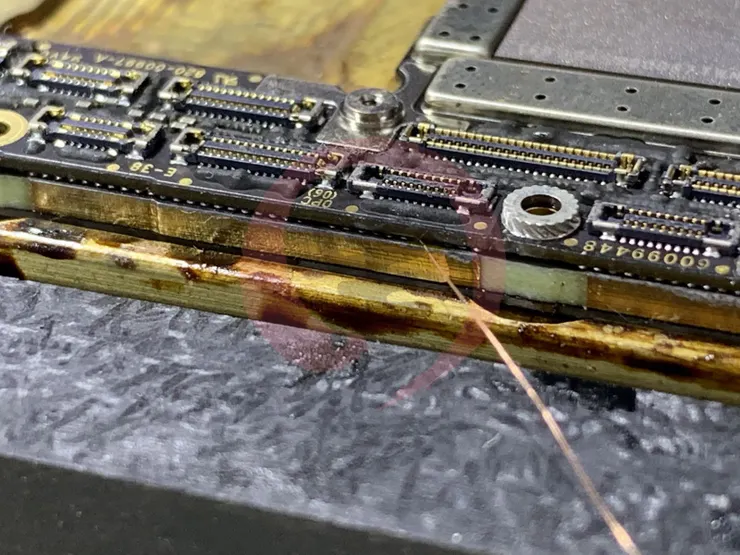

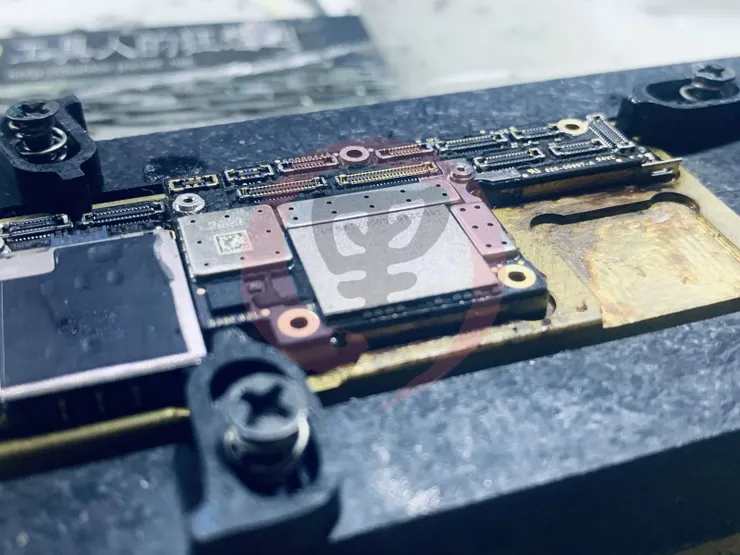

最後同樣設定到烤雞的溫度，將上下層板密合起來，同時要確保線，不要連錫跟碰到接地外框

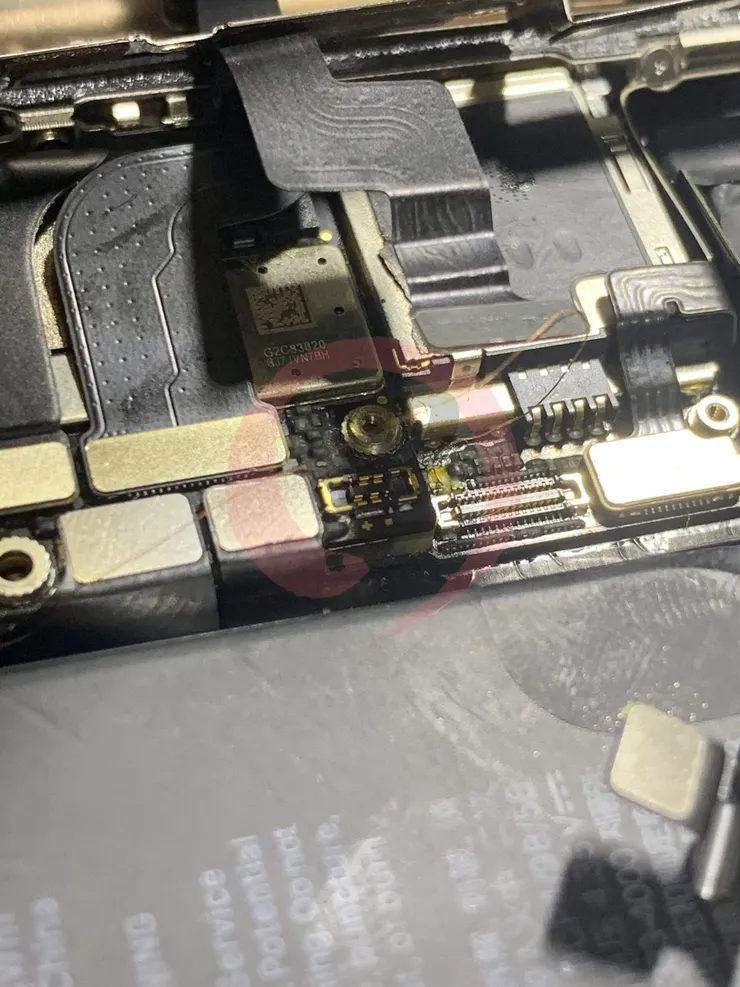

最後將線的另一端飛到 INT_L 的位置（線浮起來是因為還沒整線，一般不可以這樣跳線）

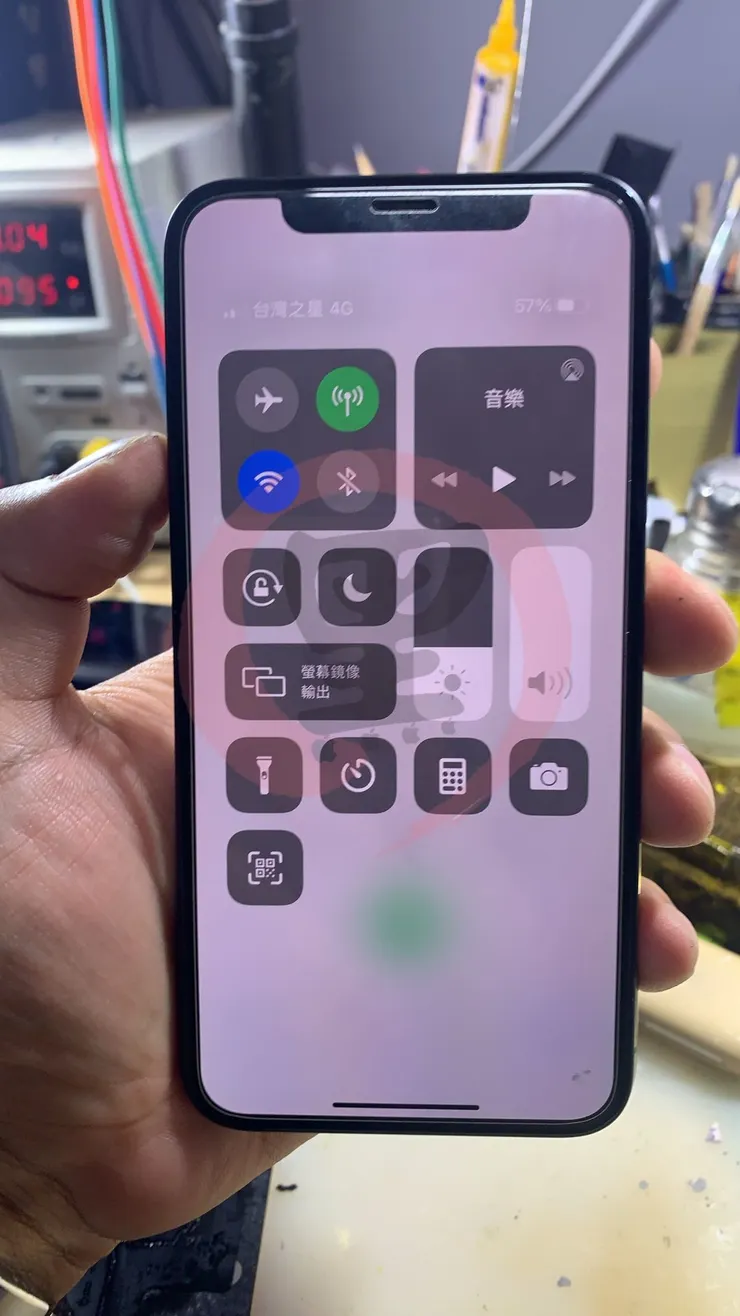

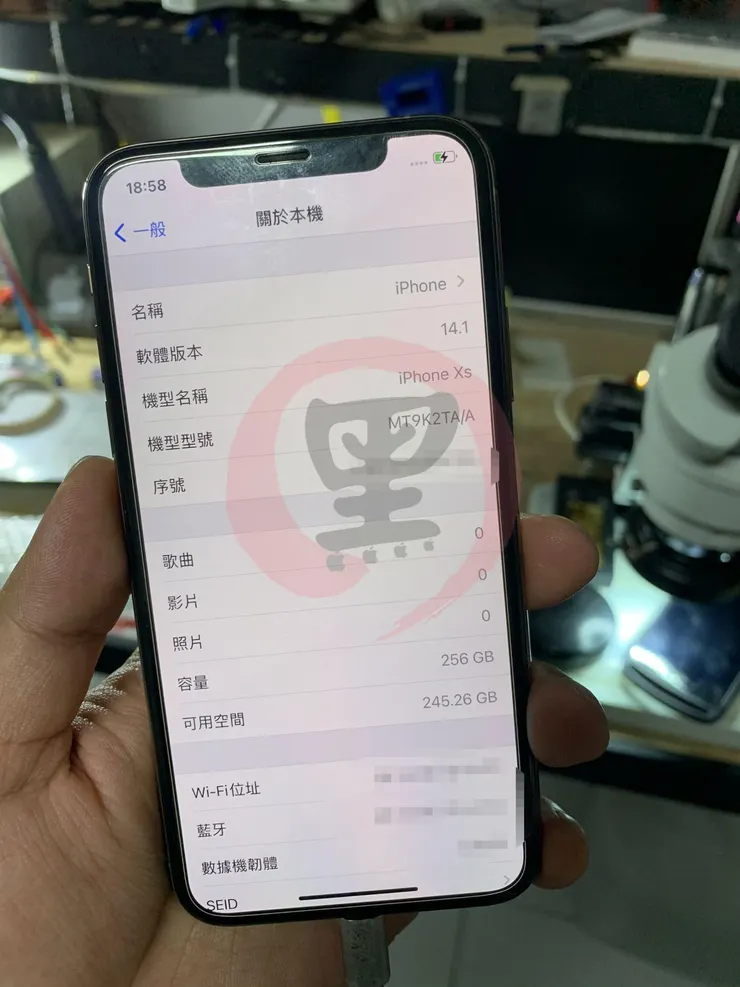

整線完成後，裝機～～測試全機功能正常，通訊也回復正常了，自己動手，豐衣足食！
