[維修雜記] Yamaha神鵰RX125E改愛將六片式離合器

更新於 發佈於 閱讀時間約 4 分鐘

這其實是一個實驗性質的改裝XD

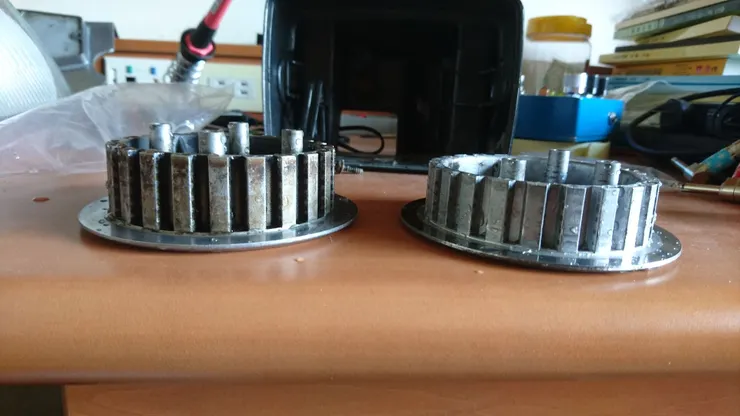

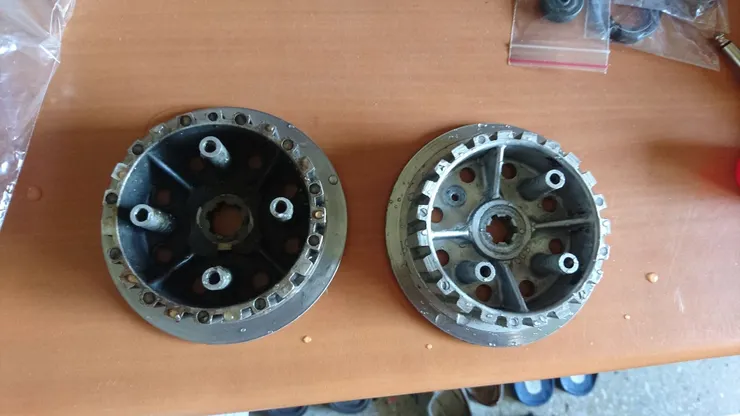

由於和朋友一起翻新他的神鵰125的過程中遇到RX車系的離合片難找的問題,然後又意外發現RX車系澳打裡面那個齒輪狀的"離合器內轂(俗稱鳳梨頭、滑樞)"和愛將的幾乎一樣,只差在高度不同(因為RX125是五片離合片,而愛將是六片,所以想當然比較厚),所以說不定有機會可以置換過去XD。

raw-image
raw-image

當然離合器從五片改成六片要考慮到離合器case是否有辦法蓋回去,而不會在拉離合時,離合器與離合器case造成摩擦。意即神鵰的離合器case要有辦法容納增厚的離合器。當然量測後確定可以(所以才會有這篇文啊XD),並且留有餘隙給離合器分離。

考慮完離合器內轂後,接下來要考慮把澳打碗公換成愛將的,也是本次改裝的主要重點:改用愛將的離合片(料比較好找)。原本想說可以整個澳打換成愛將的,但澳打齒輪齒數差一齒QQ,所以計畫上改成沿用神鵰的澳打齒輪,而碗公使用愛將的。

raw-image

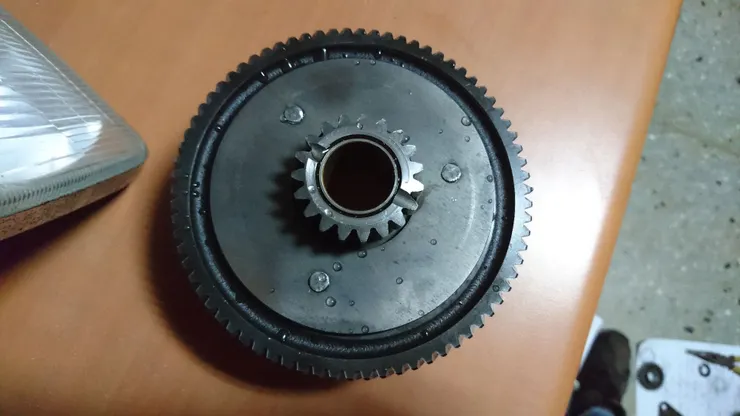

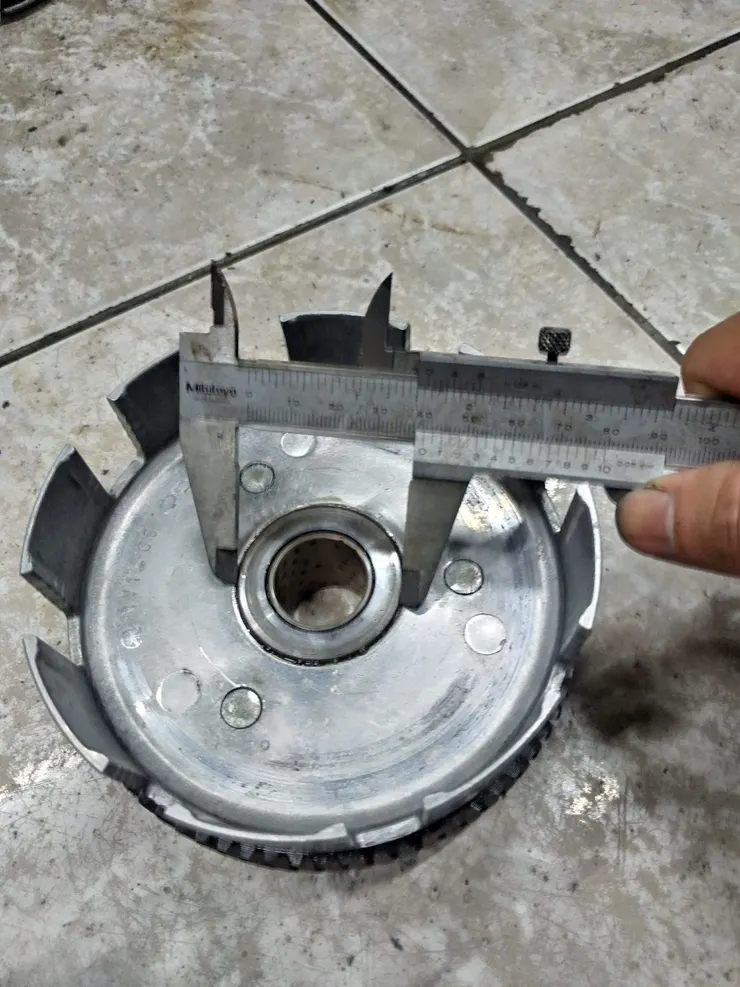

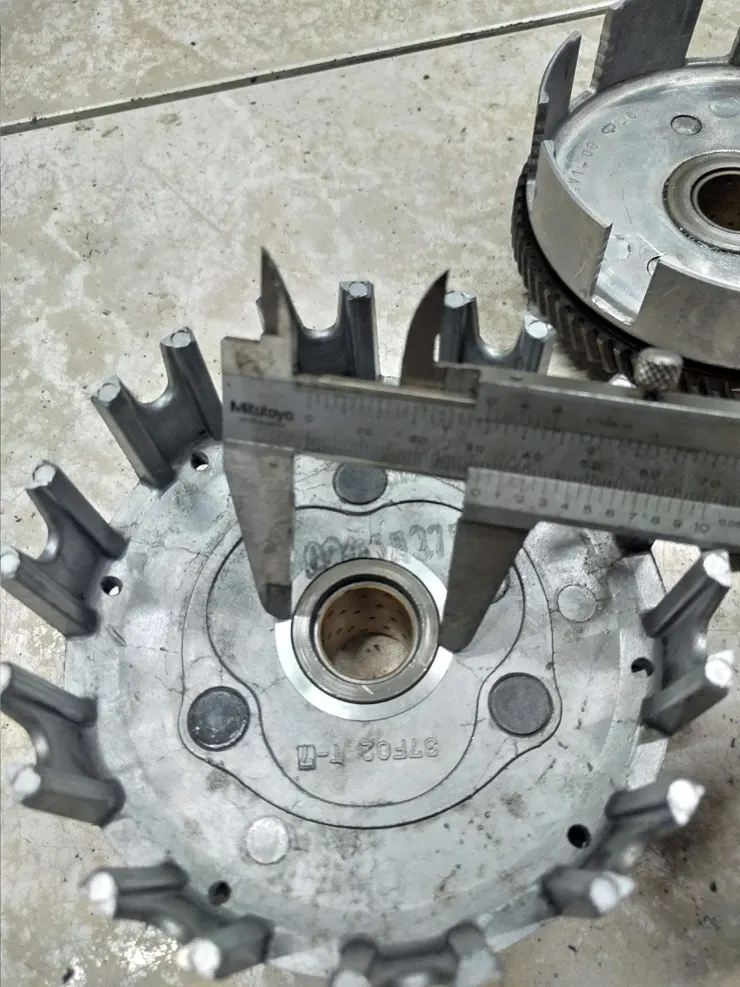

換碗公聽起來似乎是件大工程,實際上真的是一件大工程,因為愛將澳打碗公打鉚釘的位置與神鵰齒盤差一點點,神鵰鉚釘打得比較接近中心,而愛將的比較外面,退了鉚釘後當然是不能直上啊啊啊~

raw-image
raw-image

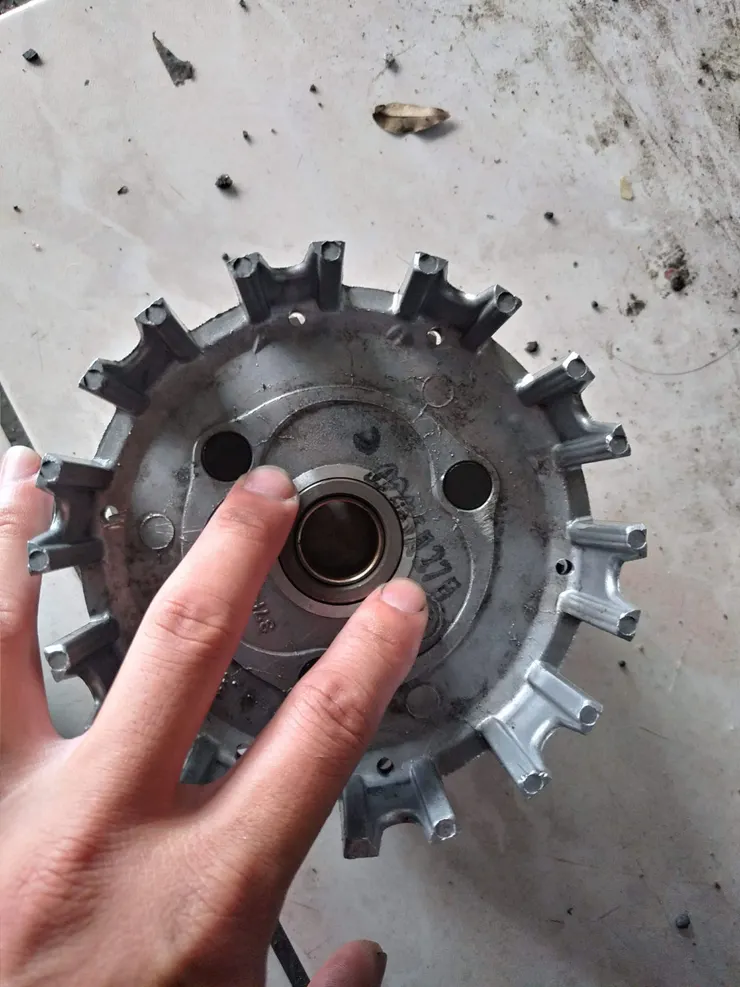

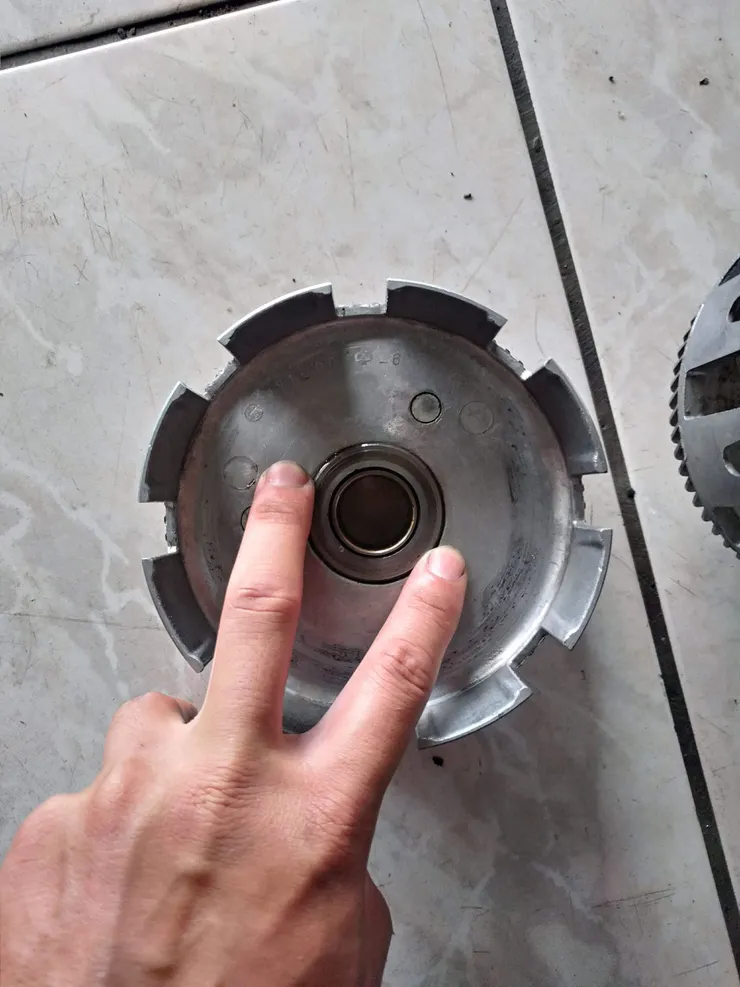

所以去找了家搪缸店願意接這如奧客般的要求,利用空閒時間幫我銑更大的洞可以打新鉚釘上去。以為只有鉚釘問題嗎XD,中央孔洞的大小也不一樣,神鵰齒盤中央的孔直徑比較大,而愛將的碗公洞比較小,所以這個部分也要修改,把愛將碗公中央的洞再銑大。聽起來好像只是把洞挖大的簡單事,實際上搞得搪缸店老闆一個頭兩個大XD,表示工作這麼久第一次聽到有人要這樣改XD。

raw-image
raw-image

反正花費了一番功夫,終於把愛將的碗公嘟上神鵰的離合器齒盤了,老闆也沒算多少工錢,真的極度佛心XD,只是他表示這種事情絕對不要再做第二次了哈哈。

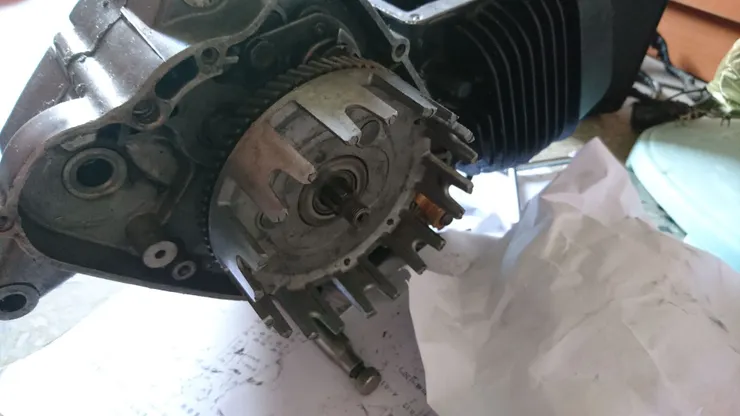

所以這個異種移植的澳打就裝上引擎啦~

raw-image

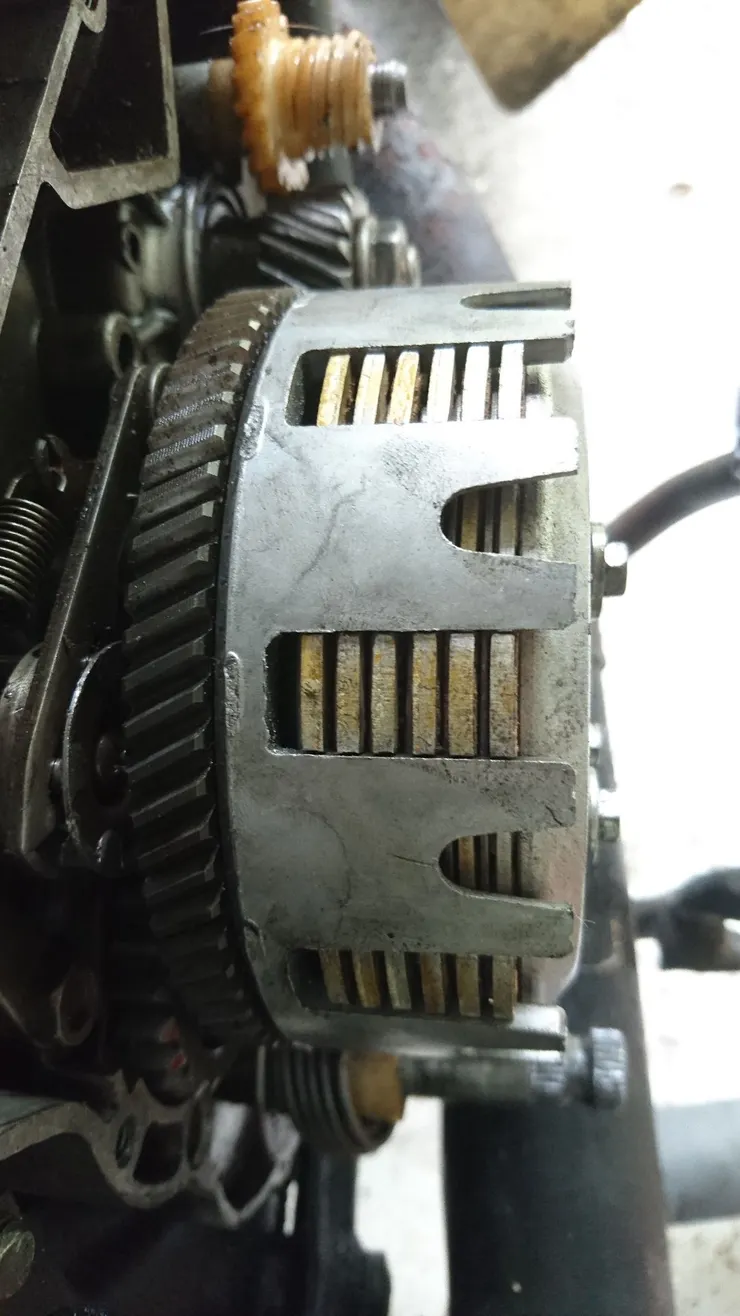

接下來的事情就容易啦,裝上愛將的離合器內轂,將愛將的離合片與壓板一片一片裝進離合器裡,彈簧也要使用愛將的不然彈力會不足,最後鎖上神鵰的離合器外板,就完成啦~

raw-image

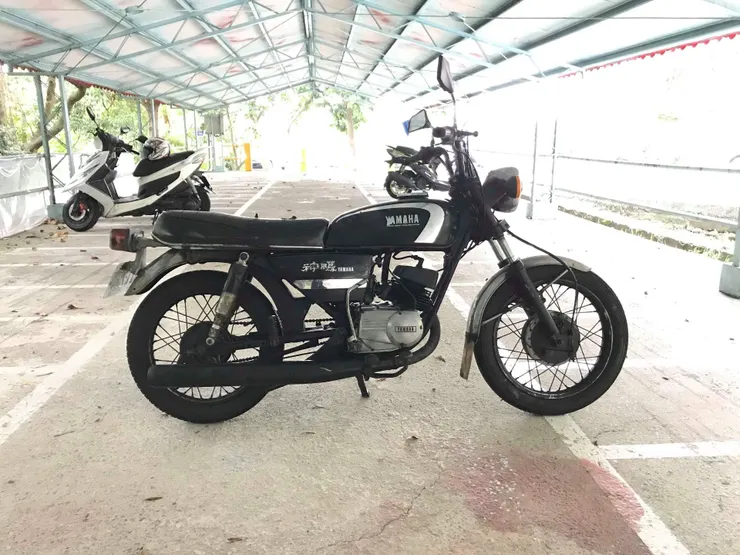

接下來就是大家比較在乎的地方啦,究竟神鵰改成愛將的六片式離合,騎乘上到底有什麼差異呢?實際起步時會頓稍微大力(但差異沒有很大),離合器拉起來的感覺也不會比較重,因為彈簧也沒有特別換更硬的。所以整體來說,性能上是沒有太大的差異啦XD,只是日後要換離合片的時候可以稍微地不用擔心料難買的問題了(至少目前愛將的料都還算好找,怎麼樣都比RX的料多XD)。

raw-image

以上~


留言
avatar-img
留言分享你的想法!
孫培-avatar-img
2020/11/02
你好 想請問離合器片中間的摩擦片(壓板?) 也已經更換為愛將的嗎? 目前有找到離合器片但沒有中間的摩擦片 不知道能否這樣替換愛將的料
城市寫聲-avatar-img
發文者
2020/11/05
是的,因為要對應愛將澳打的厚度,所以整組離合片都是用愛將的,只是我沒有單獨把萬山神鵰的壓板拿來和愛將比較厚度,只知道中間的內轉子是合的。
