ECAD 整合常見的檔案類型及其副檔名

更新於 發佈於 閱讀時間約 1 分鐘

在 PCB 設計與 Teamcenter ECAD 整合中,常見的檔案類型及其附檔名如下:

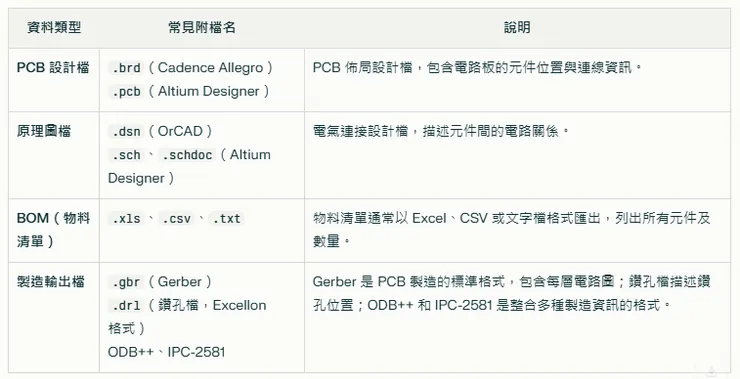

raw-image

補充說明

  • 原理圖檔案格式依設計軟體不同而異,
  • Altium 用 .sch 或 .schdoc
  • OrCAD 用 .dsn
  • BOM 為組裝與採購依據,格式多為表格類型,方便管理與交換。
  • Gerber 和鑽孔檔是製造階段不可或缺的標準檔案。

這些檔案在整合時會被 Teamcenter 管理,確保設計、製造與物料資料的一致性與可追蹤性
