如何設計一套有效率的SSD驗證自動化系統?

引言:為何需要自動化?

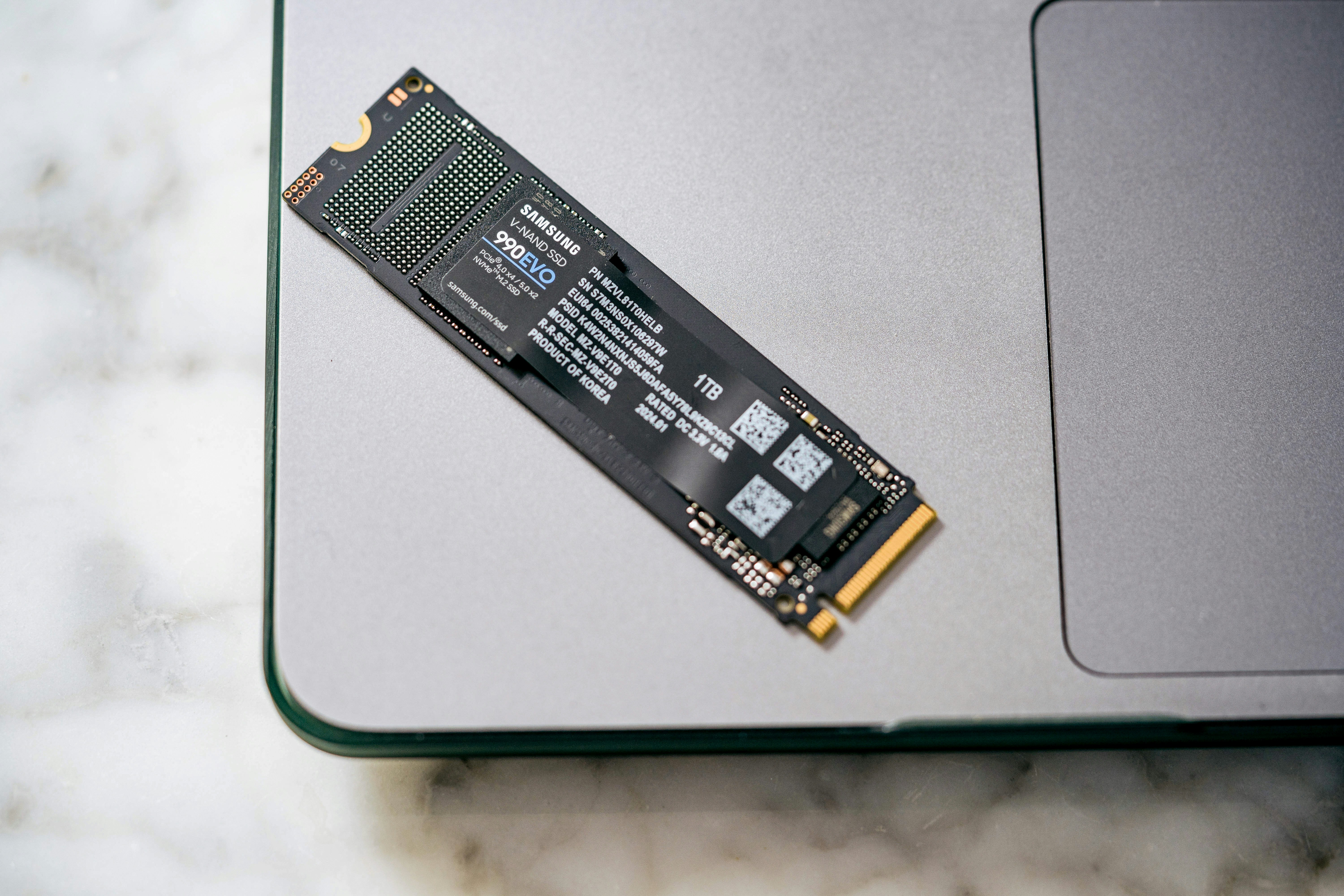

在當今高速發展的科技時代,固態硬碟(SSD)已成為從個人電腦到數據中心不可或缺的儲存介質。其卓越的性能、低功耗和高可靠性,使其在各類應用中取代了傳統機械硬碟。然而,SSD的內部結構和工作原理遠比傳統硬碟複雜,它涉及NAND Flash管理、控制器韌體、主機介面協議(如NVMe)、以及與作業系統和應用程序的兼容性等多個層面。這使得SSD的驗證工作變得異常複雜和耗時。

• 傳統的手動測試方法在SSD驗證中面臨著諸多痛點:
• • 效率低下:SSD的測試用例數量龐大,涵蓋功能、性能、兼容性、可靠性、耐久度等各個方面。手動執行這些測試需要耗費大量的人力資源和時間,特別是對於長時間的壓力測試和回歸測試。
  • 易出錯:人工操作容易引入錯誤,例如測試步驟遺漏、參數配置錯誤、結果判讀偏差等,這會影響測試結果的準確性和可靠性。
  • 重複性高:許多測試用例需要重複執行,例如在不同韌體版本、不同硬體配置、不同溫度條件下進行回歸測試。手動重複這些枯燥的任務不僅效率低下,也容易導致測試人員疲勞和疏忽。
  • 覆蓋率有限:由於時間和資源的限制,手動測試往往難以實現全面的測試覆蓋率,特別是對於邊緣情況和偶發性Bug的發現。
  • 問題發現滯後:手動測試的週期長,導致問題發現滯後,增加了Bug修復的成本和產品上市的風險。

正是基於這些痛點,SSD驗證自動化應運而生,並成為現代SSD開發和驗證流程中不可或缺的一環。自動化不僅僅是將手動操作轉化為機器執行,它更是一種思維模式的轉變,旨在構建一個高效、可靠、可擴展的測試體系。

• 對於SSD驗證而言,自動化的意義尤為重大:
• • 加速產品上市:通過縮短測試週期,自動化能夠顯著加速產品的驗證進度,幫助產品更快地推向市場。
  • 提升產品品質:自動化測試能夠實現更全面的測試覆蓋率,發現更多潛在的Bug,從而提升產品的穩定性和可靠性。
  • 降低測試成本:長期來看,自動化能夠減少對人力資源的依賴,降低測試成本。
  • 實現持續集成/持續部署 (CI/CD):自動化是實現CI/CD的基礎,使得開發人員能夠在每次代碼提交後,快速獲得測試反饋,加速開發迭代。

本文將從零開始,系統性地介紹如何設計、搭建和優化一套高效的SSD驗證自動化系統。我們將涵蓋自動化系統的目標與原則、框架選擇、測試腳本開發、系統架構、問題擴展性與維護、以及性能瓶頸與優化等關鍵環節,旨在為讀者提供一份實用的指南,幫助您構建一個智能、高效的SSD驗證自動化平台。

1. 自動化系統的目標與原則

在著手設計SSD驗證自動化系統之前,明確其核心目標和遵循的設計原則至關重要。這將為整個系統的開發提供清晰的方向和堅實的基礎。

1.1 自動化系統的目標

• 一個高效的SSD驗證自動化系統應當實現以下目標:
• • 提高測試效率:這是自動化最直接的目標。通過機器自動執行測試用例,可以顯著縮短測試週期,特別是對於重複性高、耗時長的測試(如耐久度測試、長時間壓力測試)。自動化系統能夠24/7不間斷運行,極大地提升了測試吞吐量。
  • 提升測試覆蓋率:手動測試受限於人力和時間,難以覆蓋所有測試場景,特別是邊緣情況和組合測試。自動化系統能夠在短時間內執行大量測試用例,包括各種參數組合、異常注入等,從而提升測試的廣度和深度,發現更多潛在問題。
  • 減少人為錯誤:自動化消除了人工操作可能引入的錯誤,例如測試步驟遺漏、參數配置錯誤、結果判讀偏差等。每次測試執行都保持一致性,確保測試結果的準確性和可靠性。
  • 加速問題發現與回歸測試:自動化系統能夠在每次代碼提交或韌體更新後,快速執行回歸測試,及時發現引入的新Bug或回歸問題。這使得開發團隊能夠在問題早期介入,降低修復成本。
  • 降低測試成本:雖然自動化系統的初期投入較高,但從長期來看,它能夠減少對測試人員的依賴,降低人力成本,並通過加速產品上市和減少Bug帶來的損失來節省總體成本。
  • 標準化測試流程:自動化強制定義清晰的測試流程、測試用例和結果標準,有助於團隊內部知識的傳承和測試質量的統一。

1.2 自動化系統的設計原則

• 為了實現上述目標,SSD驗證自動化系統在設計時應遵循以下核心原則:
• • 模組化 (Modularity):
  • • 定義:將整個自動化系統拆分為獨立、可重用、功能單一的模組。例如,SSD操作模組、主機控制模組、結果解析模組、報告生成模組等。
    • 好處:降低系統複雜性,提高代碼的可讀性和可維護性;不同模組可以獨立開發和測試,加速開發進度;便於模組的復用,減少重複開發。
  • 可擴展性 (Scalability):
  • • 定義:系統應當能夠輕鬆地擴展,以支持更多的測試主機、更多的SSD樣品、新的測試用例、新的SSD特性(如PCIe Gen5、NVMe 2.0新指令)或新的測試工具。
    • 好處:適應未來產品和技術的發展,避免系統在短期內過時;能夠處理不斷增長的測試需求,支持大規模並行測試。
  • 易用性 (Usability):
  • • 定義:系統應當具備友好的用戶界面(GUI或CLI),使得測試人員能夠輕鬆地配置測試、啟動測試、監控進度、查看結果,即使是非開發人員也能快速上手。
    • 好處:降低學習曲線,提高測試人員的工作效率;減少因操作複雜性導致的錯誤。
  • 穩定性 (Stability):
  • • 定義:自動化系統本身應當穩定可靠,能夠長時間不間斷運行,不易崩潰或產生誤報。它應具備完善的錯誤處理、日誌記錄和故障恢復機制。
    • 好處:確保測試結果的準確性;減少系統維護的工作量;提升測試團隊對自動化系統的信任度。
  • 數據可視化 (Data Visualization):
  • • 定義:測試結果應當以清晰、直觀、可視化的方式呈現,例如圖表、趨勢圖、儀表板等,幫助測試人員和管理層快速理解測試狀態、性能趨勢和問題分佈。
    • 好處:加速問題分析和決策過程;便於向非技術人員匯報測試進度。
  • 可維護性 (Maintainability):
  • • 定義:系統代碼應當清晰、規範,遵循良好的編程實踐。文檔齊全,便於後續的更新、升級和Bug修復。
    • 好處:降低長期運營成本;確保系統能夠持續演進和適應變化。

遵循這些目標和原則,將有助於構建一個不僅功能強大,而且易於管理和持續發展的SSD驗證自動化系統。

2. 自動化框架選擇:構建自動化基石

選擇一個合適的自動化框架是設計高效SSD驗證自動化系統的第一步,也是至關重要的一步。框架為測試腳本的開發提供了結構和工具集,影響著系統的靈活性、可擴展性和維護性。在選擇時,我們通常會考慮開源框架、自研框架以及多種考量因素。

2.1 開源框架:站在巨人的肩膀上

利用成熟的開源測試框架可以大大加速自動化系統的開發進度,並受益於廣泛的社區支持和豐富的功能庫。對於SSD驗證,以下是一些常用的開源框架和工具:

• Python生態系統:
• • pytest:一個功能強大、靈活且易於使用的Python測試框架。它支持簡單的單元測試,也能夠擴展到複雜的功能和系統測試。pytest擁有豐富的插件生態系統(如 pytest-html 用於生成HTML報告, pytest-xdist 用於並行測試),並且其斷言語法簡潔,易於編寫和閱讀測試用例。對於SSD驗證,可以利用Python的各種庫(如 subprocess 用於執行shell命令, paramiko 用於SSH遠程控制,pyserial 用於串口通信)來與SSD和測試主機進行交互。
  • unittest:Python標準庫中內置的測試框架,靈感來源於JUnit。它提供了基本的測試組織結構(Test Case, Test Suite, Test Runner),適合進行單元測試和簡單的功能測試。雖然功能不如pytest豐富,但其內置性使其易於上手。
  • • 優勢:Python作為一種膠水語言,非常適合集成各種工具和系統。其豐富的庫(如用於數據分析的Pandas、NumPy,用於圖形繪製的Matplotlib、Seaborn)也為測試結果的分析和可視化提供了便利。Python的易讀性也降低了測試腳本的維護成本。
• Robot Framework:
• • 特性:一個通用的開源自動化測試框架,採用關鍵字驅動(Keyword-Driven)的測試方法。測試用例以易於理解的表格格式編寫,即使是非程式設計師也能參與測試用例的編寫和維護。它支持多種測試庫,可以擴展到各種應用場景。
  • 優勢:高度可讀性,測試用例即文檔;支持多種接口(HTTP、資料庫、SSH等);強大的報告和日誌生成功能。對於SSD驗證,可以通過自定義關鍵字來封裝底層的SSD操作,使得測試用例的編寫更加高層次和業務導向。
• Jenkins (CI/CD集成):
• • 特性:雖然Jenkins本身不是一個測試框架,但它是一個領先的開源自動化服務器,廣泛用於實現持續集成(CI)、持續交付(CD)。它可以自動化執行測試腳本、構建項目、部署應用等。
  • 優勢:強大的任務排程和管理功能;豐富的插件生態系統,可以與各種測試框架、版本控制系統、通知工具集成;提供Web界面,便於監控和管理自動化流程。將SSD驗證自動化系統與Jenkins集成,可以實現測試的自動觸發、結果匯總和報告發送。

2.2 自研框架:量身定制的解決方案

在某些情況下,現有的開源框架可能無法完全滿足團隊的特定需求,或者團隊希望對自動化系統擁有更高的控制權和定制性。此時,自研框架可能是一個選擇。

• 適用場景:
• • 高度定制化需求:例如,需要與特定的硬體測試設備、專有協議或內部工具進行深度集成,而開源框架難以實現。
  • 性能極致優化:對於需要極致測試執行效率的場景,自研框架可以針對性地進行優化,避免通用框架帶來的額外開銷。
  • 獨特的測試方法:如果團隊開發了獨特的測試方法或算法,自研框架可以更好地將其融入系統。
• 設計思路:
• • 核心模組:通常包括測試用例管理、測試執行器、結果收集器、報告生成器、以及與SSD和主機交互的底層驅動。
  • 分層架構:將系統分為多個層次,如底層硬體抽象層、中層測試庫、上層測試用例編寫層,提高模組化和可維護性。
  • 接口設計:設計清晰、統一的API,供測試腳本調用,屏蔽底層複雜性。
  • 優勢:完全符合團隊需求,高度靈活和可控;可以集成團隊的獨特技術和知識。
  • 挑戰:開發週期長,初期投入大;需要投入大量人力進行維護和升級;缺乏社區支持,所有問題需要自行解決;可能存在隱藏的Bug和兼容性問題。

2.3 考量因素:如何做出最佳選擇

在開源框架和自研框架之間做出選擇,以及在眾多開源框架中選擇最合適的一個,需要綜合

考慮以下因素:

1. 學習曲線與團隊技能:團隊成員是否熟悉所選框架的語言和概念?學習新框架所需的時間和成本是多少?如果團隊具備Python開發能力,那麼基於Python的pytest或unittest會是很好的選擇。
2. 社區支持與文檔:框架是否有活躍的社區?遇到問題時能否快速找到解決方案?文檔是否完善、清晰?是否有足夠的示例和教程?強大的社區支持意味著框架的穩定性和持續發展。
3. 靈活性與可擴展性:框架是否能夠靈活地適應SSD驗證的各種需求?例如,是否支持多種I/O模式、錯誤注入、韌體更新等操作?當有新的SSD產品、新的NVMe指令或新的PCIe版本出現時,框架是否能夠方便地擴展以支持這些新特性?是否支持並行測試和分佈式測試,以滿足大規模測試的需求?
4. 與現有工具的集成能力:自動化系統通常不是孤立的,它需要與版本控制系統(如Git)、缺陷管理系統(如Jira)、測試管理系統(如TestLink)、CI/CD工具(如Jenkins)等進行集成。所選框架是否提供豐富的接口或插件,以便與這些工具無縫集成?
5. 報告與日誌功能:框架是否能夠生成清晰、詳細的測試報告和日誌?報告是否支持可視化?良好的報告功能有助於快速理解測試結果,定位問題。
6. 穩定性與可靠性:框架本身是否穩定?是否有已知的Bug或性能問題?對於SSD驗證這種需要長時間、高強度運行的場景,框架的穩定性至關重要。
7. 成本:開源框架通常是免費的,但可能需要投入人力進行學習和定制開發。自研框架的開發成本和維護成本較高。

綜合以上考量,對於大多數SSD驗證團隊而言,基於Python的開源框架(如pytest)結合Jenkins進行CI/CD集成,是一個既高效又具備良好擴展性的主流選擇。它能夠提供足夠的靈活性來滿足SSD驗證的複雜需求,同時也能受益於開源社區的強大支持。

3. 測試腳本開發:自動化系統的核心

測試腳本是自動化系統的「大腦」,它定義了測試的邏輯、步驟和預期結果。一個設計良好、模組化的測試腳本能夠極大地提升自動化系統的效率、可維護性和可擴展性。

3.1 語言選擇:Python的優勢

在眾多程式語言中,Python因其以下優勢而成為SSD自動化測試腳本開發的首選語言:

• 豐富的庫和生態系統:Python擁有龐大且活躍的第三方庫生態系統,這對於SSD自動化測試至關重要。例如:
• • 系統交互: subprocess 用於執行shell命令(如 nvme-cli ), paramiko 用於SSH遠程控制測試主機, pyserial 用於串口通信。
  • 數據處理: pandas 和 numpy 用於高效處理和分析測試數據。
  • 報告生成: matplotlib 和 seaborn 用於數據可視化,生成圖表; Jinja2 用於生成HTML報告。
  • 文件操作:內置的文件I/O功能,方便讀寫配置文件和測試結果。
• 易讀性和易學性:Python語法簡潔清晰,易於學習和閱讀。這降低了測試腳本的開發門檻,也使得團隊成員之間更容易理解和維護彼此的代碼。
• 跨平台性:Python腳本可以在Windows、Linux等多個作業系統上運行,這對於需要支持多種測試環境的SSD驗證來說非常方便。
• 膠水語言特性:Python可以輕鬆地集成C/C++編寫的底層庫(如通過 ctypes 或SWIG ),這對於需要直接與SSD硬體或專有驅動交互的場景非常有用。

3.2 模組化設計:提高復用性與可維護性

模組化是測試腳本設計的核心原則。將複雜的測試邏輯拆分為獨立、可重用的小模組,可以顯著提高代碼的復用性、可讀性和可維護性。

• 測試用例 (Test Case):每個測試用例應當獨立,只測試一個特定的功能或場景。例如, test_nvme_read_write_basic() , test_smart_log_integrity() ,test_power_loss_protection() 。
• 測試環境配置 (Test Environment Configuration):將測試環境相關的參數(如SSD設備路徑、測試主機IP、用戶名密碼、測試數據路徑)集中管理,例如通過配置文件(INI, YAML, JSON)或環境變量。這樣可以方便地在不同環境中運行相同的測試腳本。
• 結果解析 (Result Parsing):將測試工具(如FIO、nvme-cli)的輸出解析成結構化的數據,方便後續的分析和報告生成。例如,使用正則表達式或專門的解析庫。
• 通用工具函數 (Utility Functions):將常用的操作(如文件I/O、日誌記錄、數據比對、時間延遲)封裝成通用函數,供多個測試用例調用。

3.3 通用接口設計:抽象底層操作

為了提高測試腳本的可讀性和可移植性,應當設計一套通用接口來抽象底層的SSD操作。這樣,測試用例的編寫者無需關心底層的具體實現細節,只需調用高層次的API即可。例如,可以定義一個 SsdDevice 類,封裝所有與SSD交互的方法:

# ssd_api.py (簡化示例) \
import subprocess \
import json \
import time \
class SsdDevice: \
    def __init__(self, device_path): \
        self.device_path = device_path \
    def get_id_ctrl(self): \
        """獲取SSD控制器識別信息""" \
        cmd = f"nvme id-ctrl {self.device_path} -o json" \
        try: \
            result = subprocess.run(cmd, shell=True, check=True, capture_output=True, text=True) \
            return json.loads(result.stdout) \
        except subprocess.CalledProcessError as e: \
            print(f"Error getting id-ctrl: {e.stderr}") \
            return None \
    def read_smart_log(self): \
        """讀取SMART日誌""" \
        cmd = f"nvme smart-log {self.device_path} -o json" \
        try: \
            result = subprocess.run(cmd, shell=True, check=True, capture_output=True, text=True) \
            return json.loads(result.stdout) \
        except subprocess.CalledProcessError as e: \
            print(f"Error reading SMART log: {e.stderr}") \
            return None \
    def perform_fio_test(self, config_file, output_file): \
        """執行FIO測試""" \
        cmd = f"fio {config_file} --output={output_file}" \
        try: \
            subprocess.run(cmd, shell=True, check=True) \
            print(f"FIO test completed, output to {output_file}") \
            return True \
        except subprocess.CalledProcessError as e: \
            print(f"FIO test failed: {e.stderr}") \
            return False \
    def firmware_update(self, firmware_path): \
        """更新韌體""" \
        cmd = f"nvme fw-download {self.device_path} --fw={firmware_path} && nvme fw-activate {self.device_path}" \
        try: \
            subprocess.run(cmd, shell=True, check=True) \
            print(f"Firmware update initiated for {self.device_path}") \
            time.sleep(10)  # 等待SSD重啟 \
            return True \
        except subprocess.CalledProcessError as e: \
            print(f"Firmware update failed: {e.stderr}") \
            return False \

# 測試用例示例 (test_basic_function.py) \
from ssd_api import SsdDevice \
import pytest \

@pytest.fixture(scope="module") \
def ssd_device(): \
    return SsdDevice("/dev/nvme0n1") \

def test_ssd_identification(ssd_device): \
    id_ctrl_info = ssd_device.get_id_ctrl() \
    assert id_ctrl_info is not None \
    assert "mn" in id_ctrl_info \
    print(f"SSD Manufacturer: {id_ctrl_info.get('mn')}") \

def test_smart_log_read(ssd_device): \
    smart_log = ssd_device.read_smart_log() \
    assert smart_log is not None \
    assert smart_log.get('power_on_hours') is not None \
    print(f"Power On Hours: {smart_log.get('power_on_hours')}") \

def test_fio_random_write_performance(ssd_device): \
    fio_config = "random_write.fio" \
    with open(fio_config, "w") as f: \
        f.write(""" \
[global] \
ioengine=libaio \
randrepeat=0 \
rw=randwrite \
bs=4k \
direct=1 \
numjobs=1 \
size=1g \
[test] \
filename=/dev/nvme0n1 \
""") \
    output_file = "fio_randwrite_output.json" \
    assert ssd_device.perform_fio_test(fio_config, output_file) \
    with open(output_file, 'r') as f: \
        fio_result = json.load(f) \
    write_iops = fio_result['jobs'][0]['write']['iops'] \
    print(f"Random Write IOPS: {write_iops}") \
    assert write_iops > 50000  # 假設預期IOPS大於50000 \

3.4 錯誤處理與日誌記錄:提升系統穩定性

完善的錯誤處理和詳細的日誌記錄是自動化測試腳本不可或缺的部分,它們對於問題的追蹤、除錯和系統的穩定運行至關重要。

• 錯誤處理 (Error Handling):
• • 異常捕獲:使用 try-except 塊來捕獲可能發生的異常(如文件不存在、命令執行失敗、網絡連接中斷)。針對不同類型的異常,提供有意義的錯誤信息。
  • 重試機制:對於偶發性的錯誤(如網絡瞬斷、設備暫時無響應),可以實現重試機制,避免測試因一時的波動而失敗。
  • 清理機制:確保在測試失敗或異常退出時,能夠正確清理測試環境(如刪除臨時文件、恢復設備狀態),避免影響後續測試。
  • 斷言 (Assertions):在測試腳本中明確定義預期結果,並使用斷言(如 assert語句)來驗證實際結果。如果斷言失敗,則測試用例失敗,並提供清晰的失敗信息。
• 日誌記錄 (Logging):
• • 分級日誌:使用Python的 logging 模組,將日誌分為不同級別(DEBUG, INFO,WARNING, ERROR, CRITICAL),方便過濾和分析。
  • 詳細信息:日誌應包含足夠的上下文信息,如時間戳、模組名、函數名、行號、測試用例ID、SSD序列號等,以便快速定位問題。
  • 日誌輸出目標:日誌可以同時輸出到控制台、文件、甚至遠程日誌服務器(如ELK Stack),方便實時監控和集中管理。
  • 可配置性:日誌級別和輸出目標應當可配置,方便在開發和運行時進行調整。

# logging_example.py \
import logging \
# 配置日誌 \
logging.basicConfig( \
    level=logging.INFO,  # 預設日誌級別 \
    format='%(asctime)s - %(name)s - %(levelname)s - %(message)s', \
    handlers=[ \
        logging.FileHandler("test_log.log"),  # 輸出到文件 \
        logging.StreamHandler()  # 輸出到控制台 \
    ] \
) \
logger = logging.getLogger(__name__) \
def divide(a, b): \
    try: \
        result = a / b \
        logger.info(f"Division successful: {a} / {b} = {result}") \
        return result \
    except ZeroDivisionError: \
        logger.error(f"Attempted to divide by zero: {a} / {b}", exc_info=True) \
        return None \
    except TypeError as e: \
        logger.warning(f"Type error during division: {e}") \
        return None \
# 測試調用 \
divide(10, 2) \
divide(10, 0) \
divide(10, "a") \

通過以上設計,測試腳本將變得更加健壯、易於除錯,並能提供豐富的信息,為自動化系統的穩定運行和問題分析提供有力支持。

4. 自動化系統架構:藍圖與分層

一個高效的SSD驗證自動化系統,其背後需要一個清晰、合理的分層架構來支撐。這個架構將不同的功能模組組織起來,確保數據流暢、協同工作,並為系統的擴展和維護提供便利。典型的SSD驗證自動化系統架構可以分為以下幾個主要層次:測試管理層、測試執行層、數據分析與報告層,以及與CI/CD系統的集成。

4.1 測試管理層:指揮中心

測試管理層是整個自動化系統的「大腦」和「指揮中心」,負責協調和管理所有的測試活動。它通常包括以下核心組件:

• 測試用例管理 (Test Case Management):
• • 功能:儲存、組織和管理所有的測試用例。每個測試用例應包含詳細的描述、前置條件、測試步驟、預期結果、優先級、所屬模組等信息。
  • 實現方式:可以使用專門的測試管理工具(如TestLink, Zephyr, Xray forJira),或者簡單地使用版本控制系統(如Git)來管理測試腳本文件。
  • 關鍵:確保測試用例的唯一性、可追溯性,並與需求保持一致。
• 測試計劃排程 (Test Plan Scheduling):
• • 功能:根據測試需求,創建測試計劃,將選定的測試用例分配給特定的測試執行
  • 環境,並設定執行時間(立即執行、定時執行、週期性執行)。
  • 實現方式:Jenkins等CI/CD工具提供了強大的排程功能;自研系統可以開發Web界面或命令行工具來實現排程。
  • 關鍵:支持靈活的排程策略,能夠處理並行測試和分佈式測試的任務分配。
• 結果匯總與狀態監控 (Result Aggregation & Status Monitoring):
• • 功能:實時收集來自測試執行層的測試結果,匯總測試狀態(通過、失敗、跳過),並提供直觀的儀表板來監控測試進度。
  • 實現方式:通常會將測試結果儲存到數據庫(如MySQL, PostgreSQL)中,然後通過Web界面或API進行查詢和展示。
  • 關鍵:提供實時反饋,讓測試人員和開發人員能夠及時了解測試狀況。

4.2 測試執行層:測試的「執行者」

測試執行層是自動化系統的「手腳」,負責實際執行測試腳本,與SSD和測試主機進行交互。這一層通常由多個測試主機或測試站點組成,以支持並行和分佈式測試。

• 測試主機/設備 (Test Host/Device):
• • 組成:每台測試主機通常包含一台PC(或伺服器)、待測SSD、以及必要的測試工具(如FIO, nvme-cli)和驅動程式。
  • 功能:接收來自測試管理層的測試任務,執行測試腳本,並將測試結果和日誌回傳給管理層。
  • 關鍵:測試主機的配置應標準化,確保測試環境的一致性。對於需要特殊硬體(如PCIe分析儀、電源控制設備)的測試,需要專門的測試站點。
• 測試執行器 (Test Executor):
• • 功能:運行在每台測試主機上,負責啟動、監控和停止測試腳本。它會根據測試計劃,從測試管理層獲取測試用例,並調用相應的測試腳本。
  • 實現方式:可以是Python腳本、Shell腳本,或者是一個輕量級的代理程序(Agent)。
  • 關鍵:具備錯誤恢復機制,例如在測試腳本崩潰時能夠自動重啟,或在SSD掉盤後能夠自動重啟主機並恢復測試。
• 環境控制模組 (Environment Control Module):
• • 功能:控制測試環境中的外部設備,如電源控制(模擬掉電)、溫度箱(高低溫測試)、PCIe插拔設備(熱插拔測試)等。
  • 實現方式:通過串口、USB、網絡等接口與外部設備通信。
  • 關鍵:提供統一的API,方便測試腳本調用,實現對測試環境的精確控制。

4.3 數據分析與報告層:洞察與決策

數據分析與報告層負責收集、解析、分析測試日誌和結果,並生成清晰、直觀的可視化報告,為問題診斷和決策提供支持。

• 日誌收集與解析 (Log Collection & Parsing):
• • 功能:從各個測試主機收集測試腳本生成的日誌、SSD韌體日誌、作業系統日誌等。然後對這些原始日誌進行解析,提取關鍵信息(如性能指標、錯誤碼、SMART數據)。
  • 實現方式:可以使用ELK Stack(Elasticsearch, Logstash, Kibana)進行日誌的集中收集、索引和可視化;或者使用Python腳本進行自定義解析。
  • 關鍵:確保日誌的完整性、實時性,並能夠高效地進行解析和查詢。
• 數據庫 (Database):
• • 功能:儲存所有結構化的測試結果數據,包括測試用例信息、執行結果、性能指標、SMART數據、錯誤信息等。
  • 實現方式:關係型數據庫(如MySQL, PostgreSQL)或NoSQL數據庫(如MongoDB)都可以。
  • 關鍵:數據庫設計應考慮查詢效率和數據量增長,合理建立索引。
• 報告生成器 (Report Generator):
• • 功能:根據數據庫中的測試結果,生成多種格式的測試報告(如HTML, PDF,Excel)。報告應包含測試總結、通過率、失敗用例列表、性能趨勢圖、SMART數據變化等。
  • 實現方式:可以使用Python的報告生成庫(如ReportLab, Jinja2),或集成到測試管理工具中。
  • 關鍵:報告應清晰、直觀、可定制,能夠幫助用戶快速理解測試狀態和問題。
• 數據可視化 (Data Visualization):
• • 功能:通過圖表、儀表板等形式,直觀地展示測試結果和趨勢。例如,性能隨時間的變化曲線、不同韌體版本的性能對比、壞塊數量的增長趨勢等。
  • 實現方式:可以使用Kibana、Grafana等開源工具,或使用Python的Matplotlib, Seaborn, Plotly等庫進行自定義繪製。
  • 關鍵:提供多維度的數據分析視角,幫助工程師快速發現異常和定位問題。

4.4 CI/CD集成:自動化流程的終極目標

將SSD驗證自動化系統與持續集成/持續部署(CI/CD)流程集成,是實現測試自動化的終極目標。這意味著每次代碼提交、韌體構建或版本發布,都能自動觸發相應的測試,並將測試結果反饋給開發團隊。

• 版本控制系統 (Version Control System):
• • 功能:管理測試腳本、測試用例、配置文件、韌體代碼等所有相關資產的版本。
  • 實現方式:Git是目前最主流的選擇。
  • 關鍵:確保所有測試相關的代碼和配置都受到版本控制,便於追溯和協作。
• 持續集成工具 (Continuous Integration Tool):
• • 功能:監控版本控制系統的代碼提交,自動觸發構建和測試任務。例如,當開發人員提交新的韌體代碼時,Jenkins會自動拉取代碼、編譯韌體、然後觸發SSD自動化測試。
  • 實現方式:Jenkins, GitLab CI, GitHub Actions等。
  • 關鍵:提供靈活的觸發機制、任務排程、並行執行和結果通知功能。
• 通知與反饋 (Notification & Feedback):
• • 功能:在測試完成或發現問題時,自動通過郵件、即時通訊工具(如Slack,Teams)等方式通知相關人員。
  • 實現方式:CI/CD工具通常內置了豐富的通知插件。
  • 關鍵:提供及時、清晰的反饋,讓開發人員能夠在問題早期介入,加速Bug修復。

通過CI/CD集成,SSD驗證自動化系統能夠真正融入到產品開發的生命週期中,實現從代碼提交到測試反饋的閉環,極大地提升了開發效率和產品品質。

5. 問題擴充性與維護:確保系統的生命力

一個設計良好的自動化系統不僅要能滿足當前的測試需求,更要具備良好的擴充性和可維護性,以適應未來產品和技術的發展。SSD技術日新月異,PCIe Gen5/Gen6、NVMe 2.0、新的NAND Flash類型不斷湧現,這些都要求自動化系統能夠快速響應和支持。

5.1 新功能/新產品支持:快速響應變化

當有新的SSD產品、新的NVMe指令、新的PCIe版本或新的SSD特性出現時,自動化系統需要能夠快速擴展以支持這些變化。這要求系統在設計之初就具備高度的抽象化和模組化。

• 通用接口的設計:如前所述,設計一套通用的SSD操作接口(例如 SsdDevice 類),將底層的NVMe命令、PCIe操作、SMART讀取等進行抽象。當有新的NVMe指令或SMART屬性出現時,只需在底層接口層進行擴展,而無需修改上層的測試腳本。
• 驅動層的抽象:對於不同廠商的SSD或不同版本的NVMe驅動,可以設計一個驅動抽象層。例如,為 nvme-cli 、專有驅動或直接PCIe寄存器操作提供統一的接口。這樣,當需要支持新的驅動或操作方式時,只需實現新的驅動模組,並在配置中切換即可。
• 配置文件驅動:將與SSD特性、測試參數、環境配置等相關的信息外部化到配置文件中(如JSON, YAML)。當有新的產品或特性時,只需更新配置文件,而無需修改代碼。
• 插件化架構:考慮採用插件化架構,允許開發人員為系統添加新的功能模組,而無需修改核心代碼。例如,可以為新的測試工具、新的數據解析器、新的報告生成器設計插件接口。
• 版本控制:所有測試腳本、配置文件、工具和文檔都應嚴格進行版本控制。當需要支持新產品時,可以基於現有穩定版本進行分支開發,確保不影響現有測試。

5.2 測試用例庫管理:有序與高效

隨著測試用例數量的增長,如何高效地管理測試用例庫成為一個挑戰。良好的管理能夠確保測試用例的質量、可查找性和可維護性。

• 版本控制:所有測試腳本和測試用例都應儲存在版本控制系統(如Git)中。這使得團隊成員可以協同開發,追溯歷史修改,並在需要時回滾到舊版本。
• 分類與標籤化:
• • 按功能模組分類:例如,功能測試、性能測試、兼容性測試、可靠性測試、耐久度測試。
  • 按產品線/型號分類:為不同產品線或型號的SSD創建專屬的測試用例集。按測試階段分類:如DVT、PVT、回歸測試。
  • 標籤化:為測試用例添加多個標籤(如 @critical , @smoke , @nvme2.0 ,@gen5 ),方便在執行測試時進行篩選和組合。
• 測試用例的粒度:測試用例應當保持適當的粒度。過大的測試用例難以除錯和復用;過小的測試用例則會增加管理負擔。一個好的實踐是,每個測試用例測試一個獨立的功能點或場景。
• 測試用例的文檔化:每個測試用例都應有清晰的文檔,包括其目的、前置條件、測試步驟、預期結果、以及任何特殊注意事項。這有助於新成員快速理解,也方便後續的維護。
• 定期審查與優化:定期審查測試用例庫,刪除過時的、重複的或無效的測試用例,更新不符合當前產品需求的測試用例。同時,優化測試用例的執行效率。

5.3 環境管理:測試環境的自動化配置與管理

SSD驗證通常需要在多個不同的硬體平台、作業系統和驅動版本上進行。自動化配置和管理這些測試環境,對於確保測試的一致性和效率至關重要。

• 測試主機的自動化配置:
• • 操作系統部署:使用自動化工具(如Ansible, Puppet, Chef)自動部署和配置測試主機的操作系統、驅動程式、測試工具和依賴庫。
  • 網絡配置:自動配置測試主機的網絡設置,確保它們能夠與測試管理服務器和SSD進行通信。
  • 環境快照與恢復:在測試前對測試主機的環境進行快照,測試結束後自動恢復到初始狀態,確保每次測試都在乾淨、一致的環境中進行。
• SSD樣品的管理:
• • 樣品信息記錄:記錄每個SSD樣品的序列號、韌體版本、NAND類型、容量、測試歷史等信息,並與測試結果關聯。
  • 樣品分配與回收:自動化系統應能夠管理SSD樣品的分配和回收,確保測試任務能夠正確地分配到可用的樣品上。
  • 樣品狀態監控:實時監控SSD樣品的健康狀況(如SMART數據),在樣品出現異常時及時發出警報。
• 驅動版本管理:
• • 多版本支持:自動化系統應能夠支持在不同版本的NVMe驅動下運行測試,並能夠在測試前自動切換驅動版本。
  • 驅動安裝與卸載:自動化驅動的安裝、卸載和更新過程。
• 電源控制與環境箱集成:
• • 對於需要進行掉電測試或高低溫測試的場景,自動化系統應能夠與可編程電源供應器和環境箱進行集成,自動控制電源開關和溫度設置。
  • 這通常需要通過串口、USB或網絡接口與這些設備進行通信,並在測試腳本中調用相應的API。

通過對問題擴充性、測試用例庫和測試環境的精細化管理,SSD驗證自動化系統才能真正具備生命力,能夠持續地為產品開發提供高效、可靠的測試支持。

6. 效能瓶頸與優化:追求極致效率

即使設計再精良的自動化系統,在實際運行中也可能遇到效能瓶頸。對於SSD驗證這種涉及大量I/O操作和數據處理的場景,效能優化是確保系統高效運行的關鍵。效能瓶頸可能出現在測試執行、數據處理和系統穩定性等多個環節。

6.1 測試執行效率:加速測試週期

測試執行效率直接影響整個驗證週期的長短。提升執行效率主要通過並行化和資源調度來實現。

• 並行測試 (Parallel Testing):
• • 多設備並行:在同一台測試主機上,如果主機資源(CPU、記憶體、PCIe通道)允許,可以同時測試多個SSD。這需要測試腳本能夠獨立控制每個SSD,並確保它們之間的I/O操作不會相互干擾。
  • 多主機並行:這是最常見的並行化方式。通過部署多台測試主機,每台主機獨立執行一部分測試任務。測試管理層負責將測試任務分發到不同的主機上,並匯總結果。這需要一個分佈式測試框架來協調。
  • 多進程/多線程:在單個測試腳本內部,可以利用多進程或多線程來並行執行某些獨立的測試步驟,例如同時讀取多個SMART屬性,或並行執行多個FIO測試。
• 分佈式測試 (Distributed Testing):
• • 概念:將測試任務分發到地理位置分散或物理上獨立的測試實驗室或測試機架上執行。這對於需要大規模測試、或在不同環境下進行測試的場景非常有用。
  • 實現:需要一個中央控制節點來管理任務分發、結果收集和狀態監控。各個測試節點(Agent)負責執行測試。通信通常通過網絡協議(如RPC、RESTful API)進行。
• 資源調度 (Resource Scheduling):
• • 智能排程:測試管理系統應具備智能排程能力,根據測試任務的優先級、測試主機的可用性、SSD樣品的狀態等因素,動態分配測試資源,最大化資源利用率。
  • 負載均衡:確保測試任務能夠均勻地分佈到各個測試主機上,避免某些主機過載而其他主機空閒。
  • 預留機制:對於關鍵的、耗時長的測試(如耐久度測試),可以預留專用的測試資源,確保其不受其他測試的干擾。

6.2 數據處理速度:從日誌到洞察

SSD驗證會產生大量的日誌和測試結果數據。如果數據處理速度跟不上,會導致結果分析滯後,影響問題發現的及時性。

• 日誌解析優化:
• • 增量解析:避免每次都重新解析整個日誌文件,只解析新增的日誌內容。
  • 並行解析:對於多個測試主機生成的日誌,可以並行進行解析。
  • 高效解析庫:使用C/C++編寫的高效解析器,或利用Python中優化過的解析庫。
• 結構化日誌:鼓勵測試腳本生成結構化日誌(如JSON格式),這樣解析起來會更高效、更準確。
• • 數據庫索引 (Database Indexing):
  • 合理設計索引:在數據庫中為常用查詢的字段建立索引,顯著提升查詢速度。例如,為測試ID、SSD序列號、時間戳等字段建立索引。
  • 分區與分表:對於數據量巨大的表,可以考慮進行分區或分表,將數據分散到多個物理儲存單元,提升查詢和寫入性能。
• 大數據處理技術:
• • 數據壓縮:對歷史日誌和測試結果數據進行壓縮儲存,減少儲存空間佔用和I/O開銷。
  • 數據歸檔:將不常用但需要保留的歷史數據歸檔到成本較低的儲存介質(如HDD、雲儲存)上。
  • 流式處理:對於需要實時監控的指標,可以考慮使用流式處理技術(如Kafka,Flink),實時處理和分析數據,及時發現異常。

6.3 系統穩定性:確保長期可靠運行

一個不穩定的自動化系統會導致大量誤報、測試中斷,反而降低效率。系統穩定性是效能的基礎。

• 定期維護 (Regular Maintenance):
• • 軟體更新:定期更新操作系統、驅動、測試工具和自動化框架的版本,修復已知Bug,提升性能。
  • 硬體檢查:定期檢查測試主機的硬體狀態(如記憶體、硬碟健康度、電源供應),確保其穩定運行。
  • 日誌清理:定期清理過期日誌和臨時文件,釋放儲存空間。
• 資源監控 (Resource Monitoring):
• • 實時監控:監控測試主機的CPU利用率、記憶體使用率、磁碟I/O、網絡帶寬等資源使用情況。當資源使用率過高時,及時發出警報。
  • 監控工具:可以使用Prometheus、Grafana等工具來搭建監控系統,實時可視化資源使用情況。
• 故障恢復機制 (Fault Recovery Mechanism):
• • 自動重啟:當測試主機或SSD發生故障(如藍屏、掉盤)時,自動化系統應能夠檢測到並嘗試自動重啟主機或重置SSD,然後恢復測試。
  • 錯誤隔離:當某個測試用例或某個SSD出現問題時,應當能夠隔離該問題,避免影響其他正在運行的測試。
  • 數據備份:定期備份關鍵的測試數據和配置,防止數據丟失。
• 異常處理與告警:
• • 完善的異常捕獲:在測試腳本和系統層面,全面捕獲各種異常。
  • 智能告警:當測試失敗、系統異常或資源瓶頸時,通過郵件、短信、即時通訊工具等方式,及時通知相關人員,並提供詳細的錯誤信息,方便快速定位和解決問題。

通過對效能瓶頸的持續監控、分析和優化,SSD驗證自動化系統才能真正發揮其潛力,實現測試流程的極致效率,為產品的快速迭代和高品質交付提供堅實保障。

7. 案例分享:一個成功實施SSD自動化驗證系統的實例

理論的闡述固然重要,但實際案例更能展現自動化系統的價值。在這裡,我們將分享一個虛構但基於真實經驗的案例,展示一個SSD驗證團隊如何從手動測試的困境中走出,成功實施自動化系統並帶來顯著效益。

7.1 背景:手動測試的瓶頸

某中型SSD製造商的驗證團隊,在產品開發初期主要依賴手動測試。他們面臨以下挑戰:

• 測試週期長:一款新的企業級NVMe SSD,從EVT到PVT階段,需要進行數百項功能測試、性能基準測試、兼容性測試和長時間的可靠性測試。手動執行這些測試需要數週甚至數月的時間。
• 資源浪費:測試人員大量時間花費在重複性的測試執行、數據收集和報告生成上,無法投入更多精力進行問題分析和測試用例設計。
• Bug發現滯後:由於測試週期長,Bug往往在開發後期才被發現,導致修復成本高昂,甚至影響產品上市進度。
• 回歸測試困難:每次韌體更新後,都需要進行全面的回歸測試,這幾乎是不可能完成的任務,導致潛在的Bug被遺漏。
• 數據分析效率低:測試結果分散在不同的日誌文件和Excel表格中,難以進行統一的分析和趨勢判斷。

7.2 自動化系統的構建過程

面對這些挑戰,團隊決定投入資源構建一套SSD驗證自動化系統。他們遵循了以下步驟:

1. 需求分析與規劃:
2. 1. 明確目標:將目標設定為「將核心回歸測試週期從2週縮短到2天,並提升測試覆蓋率30%」。
   2. 技術選型:基於團隊現有的Python開發能力和對開源工具的偏好,選擇了Python作為主要開發語言,pytest作為測試框架,Jenkins作為CI/CD平台,並利用 nvme-cli 和FIO作為核心測試工具。
   3. 架構設計:設計了分層架構,包括測試管理層(Jenkins)、測試執行層(多台Linux測試主機)、數據分析與報告層(基於Python腳本解析日誌,結果存入MySQL,通過Grafana可視化)。
2. 核心模組開發:
3. 1. SSD抽象層:開發了一個Python庫,封裝了所有與SSD交互的底層操作,如讀取SMART、執行NVMe命令、韌體更新等。這個庫提供了統一的API,屏蔽了底層的複雜性。
   2. 測試用例庫:將現有的手動測試用例逐步轉化為pytest測試腳本,並按照功能模組進行分類和標籤化。
   3. 環境控制模組:開發了與可編程電源供應器和溫度箱通信的Python模組,實現了自動化掉電測試和高低溫測試。
3. CI/CD集成:
4. 1. 將自動化測試腳本集成到Jenkins中,配置了多個Jenkins Job:
   2. 1. 每日回歸測試:每晚自動觸發,對最新韌體版本進行核心功能和性能回歸測試。
      2. 提交觸發測試:開發人員每次提交代碼到Git倉庫後,自動觸發相關模組的煙霧測試。
      3. 發布版本測試:在韌體發布前,觸發全面的功能、性能和可靠性測試。
   2. 配置了郵件和Slack通知,在測試失敗時及時通知相關開發人員。
4. 數據可視化與報告:
5. 1. 開發了Python腳本,自動解析FIO輸出、 nvme-cli 日誌和SMART數據,將關鍵指標存入MySQL數據庫。
   2. 利用Grafana連接MySQL數據庫,創建了多個儀表板,實時展示測試進度、通過率、性能趨勢(IOPS、吞吐量、延遲)、WA值、壞塊數量等。
   3. 自動生成HTML格式的測試報告,包含詳細的測試結果和日誌鏈接。

7.3 實施效益

經過約6個月的開發和部署,該自動化系統為團隊帶來了顯著的效益:

• 測試週期大幅縮短:核心回歸測試週期從2週縮短到2天,極大地加速了產品迭代速度。
• 測試覆蓋率顯著提升:自動化系統能夠執行更多測試用例,包括以前難以手動執行的長時間壓力測試和邊緣場景測試,測試覆蓋率提升了40%以上。
• Bug發現更早:由於測試反饋週期縮短,Bug在開發早期就被發現,修復成本降低了約60%。
• 資源優化:測試人員從重複性的執行工作中解放出來,可以將更多精力投入到測試用例設計、問題分析和新技術研究上。
• 數據驅動決策:實時的數據可視化儀表板,使得團隊能夠更清晰地了解產品的質量狀況和性能趨勢,為產品決策提供了數據支持。
• 提升團隊士氣:自動化減少了枯燥重複的工作,提升了團隊的工作效率和成就感。

7.4 案例啟示

這個案例表明,成功實施SSD驗證自動化系統並非一蹴而就,它需要:

• 清晰的目標和規劃:在開始之前,明確自動化的目標和預期效益。
• 循序漸進的實施:從核心功能開始,逐步擴展自動化範圍。
• 技術選型的合理性:選擇適合團隊技能和項目需求的技術棧。
• 持續的投入和優化:自動化系統不是一次性項目,需要持續的維護、更新和優化,以適應不斷變化的需求。
• 團隊協作:開發、測試、韌體等多個團隊之間的緊密協作是成功的關鍵。

通過這個案例,我們可以看到,高效的SSD驗證自動化系統不僅僅是工具的堆砌,更是流程、技術和人員的有機結合,它能夠為SSD產品的品質和市場成功提供強有力的保障。

8. 結論:通往高效與智能的必由之路

在SSD技術飛速發展的今天,其複雜性與日俱增,傳統的手動驗證模式已無法滿足產品快速迭代和高質量交付的需求。本文深入探討了如何設計一套高效的SSD驗證自動化系統,從引言中手動測試的痛點出發,逐步闡述了自動化系統的目標與原則、框架選擇、測試腳本開發、系統架構、問題擴充性與維護、效能瓶頸與優化,並通過一個案例分享了成功實施自動化所帶來的顯著效益。

回顧整個設計過程,我們可以清晰地看到,一個成功的SSD驗證自動化系統並非簡單地將人工操作轉化為機器執行,它是一個系統工程,需要全面而深入的考量:

• 明確的目標導向:從一開始就設定清晰的目標,例如縮短測試週期、提升覆蓋率、降低成本,這些目標將貫穿整個設計和實施過程。
• 堅實的設計原則:模組化、可擴展性、易用性、穩定性、數據可視化和可維護性是構建健壯系統的基石,它們確保了系統不僅當下高效,未來也能持續演進。
• 合理的技術選型:無論是選擇成熟的開源框架(如Python生態系統的pytest和Jenkins)還是根據特定需求自研框架,都應基於團隊的技術棧、項目需求和長期發展考量。
• 精細的腳本開發:測試腳本是自動化的核心,其模組化設計、通用接口、完善的錯誤處理和詳細的日誌記錄,直接決定了測試的質量和除錯效率。
• 清晰的架構分層:測試管理、測試執行、數據分析與報告層的劃分,使得系統職責明確,協同高效,並為CI/CD集成奠定了基礎。
• 前瞻性的擴展與維護:考慮到SSD技術的快速演進,系統必須具備快速支持新功能、新產品的能力,並通過有效的測試用例庫管理和環境管理來確保長期穩定運行。
• 持續的效能優化:通過並行測試、分佈式測試、數據處理優化和系統穩定性保障,不斷提升自動化系統的執行效率,確保其始終是測試流程中的加速器而非瓶頸。

最終,一個高效的SSD驗證自動化系統不僅能夠極大地提升測試效率,加速產品上市,更重要的是,它能夠顯著提升產品的品質和可靠性。通過自動化,我們可以實現更全面的測試覆蓋,更早地發現潛在問題,並在每次代碼提交後獲得即時反饋,從而構建一個持續集成、持續測試、持續交付的閉環。

對於任何從事SSD產品開發和驗證的團隊而言,投資於自動化系統的設計和實施,是通往高效、智能、高品質驗證的必由之路。它不僅是技術的升級,更是思維模式的轉變,將測試工程師從重複勞動中解放出來,使其能夠專注於更具挑戰性的問題分析和測試策略優化,為SSD產品的卓越性能和可靠性保駕護航。
