在數位化浪潮席捲全球的今天，網路已成為支撐現代社會運作的隱形脈絡。而網路拓樸圖，正是解讀這龐大系統的「基因圖譜」——它透過直覺的圖形語言，將抽象的網路結構轉化為可分析、可管理的視覺化模型，今天，我們主要介紹網路拓樸圖的常見結構-匯流排型拓樸。
Ⅰ.什麼是總線型拓樸？

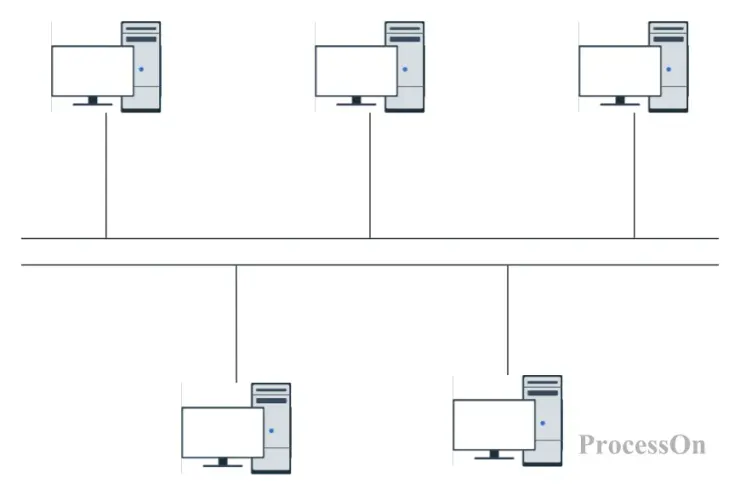

总线型拓扑（Bus Topology）是一种线性网络结构，所有设备通过一条共享的主干电缆（称为“总线”）连接。数据在总线上以广播方式双向传输，任何设备发送的信息都会被总线上的其他设备接收，但只有目标设备会处理该信息。
如同一条高速公路，所有车辆（设备）通过同一车道（总线）行驶，目的地不同的车辆需自行判断是否需要驶离。
Ⅱ. 总线型拓扑的核心特点
1. 结构简单，成本低廉
仅需一根主干电缆和少量连接器，硬件成本显著低于星型、环型等拓扑。适合设备数量少、预算有限的场景。
2. 扩展灵活，但依赖总线
新增設備只需在總線上任意位置接入，無需複雜配置。但總線故障會導致全網癱瘓，且設備數量過多時效能急劇下降。
3. 衝突與廣播問題
所有設備共享頻寬，高負載時易發生資料碰撞（需依賴CSMA/CD等協定協調）。廣播風暴風險低，但隱私性較弱。
Ⅲ.總線型拓樸的組成要素
總線（Bus）：作為共享的傳輸介質，通常是單一線纜（如同軸電纜或雙絞線），所有節點透過硬體介面連接至此匯流排。總線負責傳輸節點間的數據，採用廣播方式，即一個節點發送的數據能被總線上所有節點接收。
節點（Nodes）：包含電腦、伺服器、印表機等網路設備，每個節點透過對應的硬體介面（如網路介面卡）連接到匯流排。節點具備發送和接收資料的功能，並能辨識目標位址以決定是否處理接收到的資料。
終端電阻（Terminators）：安裝在匯流排兩端的裝置，用於阻抗匹配，吸收傳輸末端的訊號能量，防止訊號反射導致幹擾。這對維持訊號完整性至關重要。
連接器與分接頭：連接器用於將節點實際連接到總線，分接頭則是總線上的分支點，允許節點連接到主幹電纜。這些組件確保訊號能有效傳輸，同時需注意分接頭的數量和間距以避免訊號衰減。
Ⅳ.總線型拓樸的經典案例
案例1：早期乙太網路（10Base2/10Base5）
場景：20世紀80-90年代的小型辦公室網路。
實現：透過同軸電纜建構匯流排，設備以T型連接器接入，終端使用50Ω電阻。
問題：隨著設備增加，碰撞域擴大導致效能下降，最終被星型乙太網路取代。
案例2：工業控制系統（如SCADA）
情境：某些工業環境仍採用簡化版匯流排拓樸（如RS-485匯流排）。
優勢：抗干擾能力強，適合短距離、低速率設備通訊。
風險：需嚴格設計匯流排長度和終端匹配，否則易引發訊號反射。
Ⅵ.如何製作總線型拓樸圖？
ProcessOn是一個線上繪圖工具，支援繪製各種類型的網路拓撲圖，提供了大量的網路拓撲圖模板，同時支援多人線上協作編輯。
1. 登入ProcessOn ，進入個人文件頁，選擇新建流程圖。

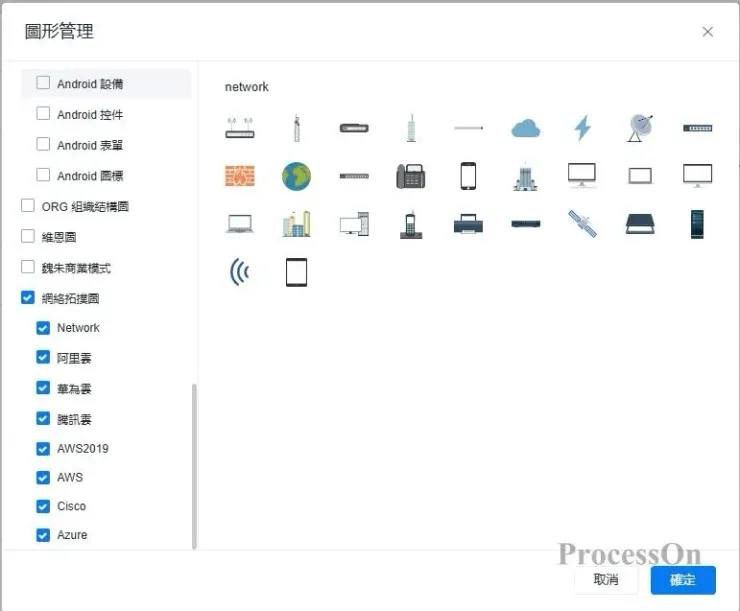

2. 點擊左下“更多圖形”，根據企業需求選擇網路拓撲圖圖示類型。
3. 拖曳設備圖示（電腦、伺服器等）至畫布，以匯流排符號連接。加入終端電阻、連接器類型等說明，以顏色區分不同設備角色。

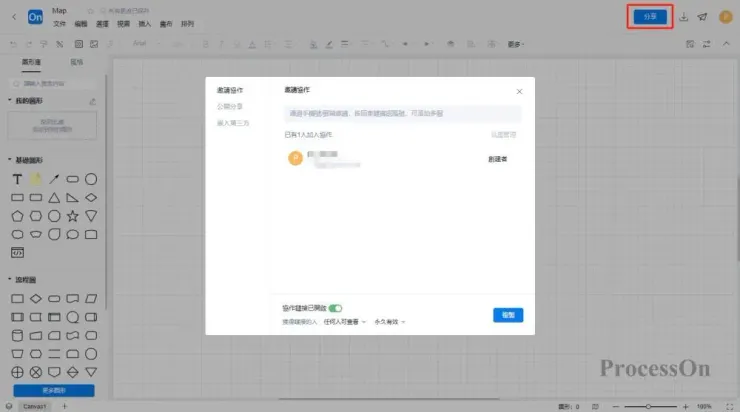

4. 完成拓樸圖製作後，點選頁面右上角的「匯出」按鈕，選擇適當的匯出格式（如PNG、JPEG、PDF 等），將拓樸圖儲存到本機。還可以點擊“分享”按鈕，產生分享鏈接，方便將圖表分享給同事或客戶。
Ⅶ.總線型拓樸圖模板

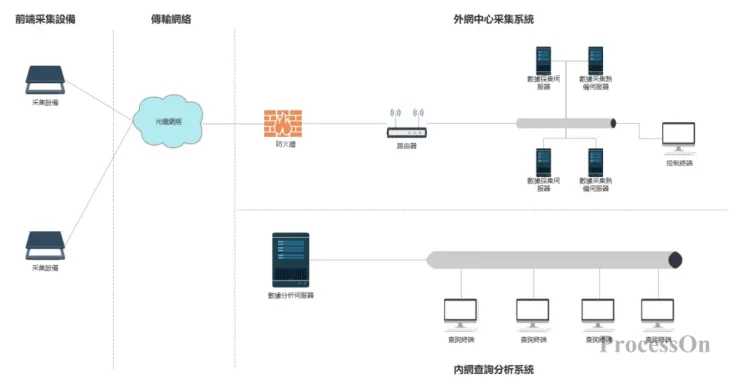

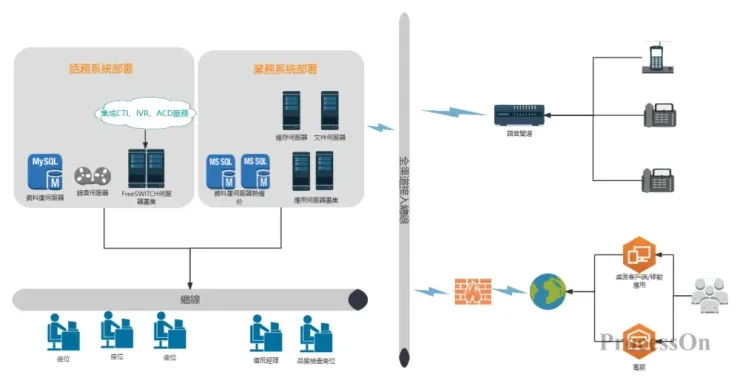

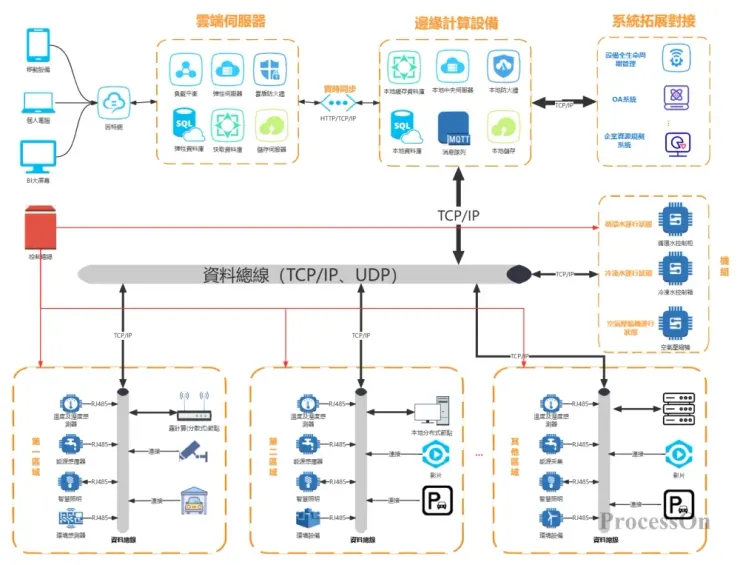

以下是ProcessOn模板社群內部分匯流排型拓樸圖範本的分享。
總線型拓樸雖已不是現代網路的主流選擇，但其「極簡設計」想法仍值得借鏡。無論您是繪製工業控製圖、教學簡報稿，或是優化臨時網路方案，一款靈活的拓樸圖工具都能讓複雜邏輯一目了然。
