前言
在現代雲端運算環境中，虛擬機器（VM）的無縫遷移對於確保服務連續性、硬體維護和資源優化至關重要。
然而，如何在不影響使用者體驗的前提下，實現高效能、低延遲的即時遷移（Live Migration），一直是超大型資料中心（Hyperscaler）面臨的重大挑戰。本文將深入解析 Microsoft 所提出的 Windows Live Migration 技術，特別著重於與 NVMe SSD 相關的最新標準化進展，說明如何建立一致、可預測且高效能的 VM 儲存體驗。
主要內容根據 Future of Memory and Storage (FMS) 大會中，Microsoft 雲端硬體儲存總監 Lee Prewitt 的技術演講整理而成。
核心挑戰：VM Guest 體驗的一致性
從超大規模資料中心的角度來看，核心挑戰在於提供一致、可預測且高效能的 VM Guest 體驗。
這代表任何底層的基礎設施操作（尤其是 Live Migration），都必須對上層的 Guest VM 完全透明。
過去，為了實現此目標，雲端服務商常採用高度客製化的專有邏輯，隱藏底層硬體變更。
但這種方式增加了複雜性，也限制了硬體選擇彈性。
因此，自 2023 年起，Microsoft、Samsung、Google 等業界領導者積極推動 NVMe 與 OCP（Open Compute Project）標準化，以解決這些痛點。
+-------------------+
| VM |
| +---------------+
| | Guest Kernel |
| | +-------------+
| | | PCI NVMe Dr.|
| | +-------------+
| +---------------+
+-------+-----------+
| (I/O Path)
+-------+-----------+
| Hypervisor |
+-------------------+
| Host Kernel NVMe Dr.|
+-------------------+
| (PCIe)
+-------+-----------+
| NVMe SSD |
+-------------------+
Live migration should not be observable by the guest VM.
它必須高效、隔離，且硬體更新不可被 VM 感知。
為何需要 Live Migration？
Live Migration 的目的，是在不中斷客戶工作負載的情況下，維持服務可用性。
根據 Microsoft 的統計，客戶對服務中斷的容忍度極低，因此必須將年度中斷率（Annual Interruption Rate, AIR）降至最低。

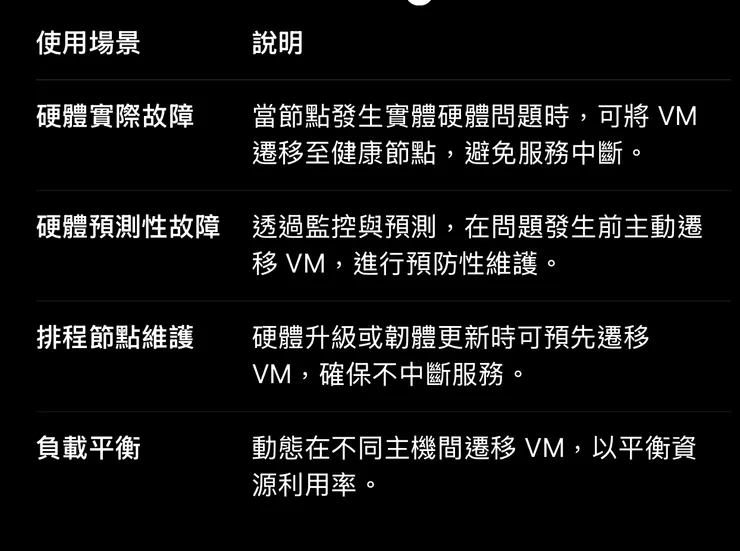

下表整理了其主要應用場景：
現有技術的瓶頸：半虛擬化的不足
雖然半虛擬化（Para-virtualization）技術行之有年，但面對高速 NVMe SSD，其瓶頸日益明顯：
- 效能損耗：多層轉譯導致 NVMe SSD 無法發揮完整 IOPS。
- 成本高昂：需消耗主機 CPU 處理 I/O 模擬，降低客戶可用核心數。
- 延遲增加：I/O 請求經 Hypervisor 轉譯後，延遲明顯上升。
解決方案：將 Hypervisor 移出 I/O 路徑
為解決上述問題，Microsoft 推動了兩項關鍵技術提案（Technical Proposal, TP）：
🔹 TP4165：追蹤 LBA 分配（Tracking LBA Allocation）
僅複製正在使用的邏輯區塊位址（LBA），減少遷移資料量，縮短時間並降低頻寬需求。
🔹 TP4159：PCIe Live Migration 基礎設施
提供完整 PCIe 支援架構，包含：
- Namespace Migration：只追蹤已變更 LBA，最小化資料複製量。
- Controller Migration：遷移控制器狀態（佇列、設定等），確保一致性。
- QoS 控制：在遷移過程中動態限制 VM I/O 速率，避免影響其他 VM。
未來挑戰與展望
儘管 TP4165 與 TP4159 奠定了重要基礎，但仍有關鍵課題待解：
- 降低 Hypervisor 介入：
擺脫對 Admin Queue 的攔截，尤其在 Confidential Computing（機密運算）場景中，能最小化攻擊面。 - 一致性抽象：
透過 PCIe® Exported NVM Subsystem 的設計，對控制器、命名空間、日誌頁面（Get Log Page）進行抽象化，使 VM 對硬體變化「無感」。 - 未來標準化方向：
- 資源分配標準化：讓不同 PCIe 功能（PF、SR-IOV、SIOV）間能靈活附掛資源。
- 支援 TDISP for NVMe：定義 DEVICE_INTERFACE_REPORT，提供機密運算的標準化介面。
結論
Windows Live Migration 的演進展示了業界對 「高效能 + 安全性 + 標準化」 的追求。
透過將 Hypervisor 從 I/O 路徑中移除、並建立標準化遷移基礎設施，未來雲端平台將能在不犧牲效能的前提下，達成更靈活的資源管理與更穩定的雲端體驗。
系統架構概觀
在典型的虛擬化環境中，儲存 I/O 路徑如下圖所示。
Live Migration 的挑戰，在於如何在 VM 從一台實體主機遷移到另一台時，仍維持 I/O 的連續性與效能。
