各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 iPhone XSM 無法觸控，不過我們今天講的主要不是怎麼修好，講的是邏輯性的問題，首先這台 XSM 無法觸控的問題，並不複雜，有一些經驗的維修師傅基本上都能處理的好，差別在於【修的過程】，也就是邏輯問題

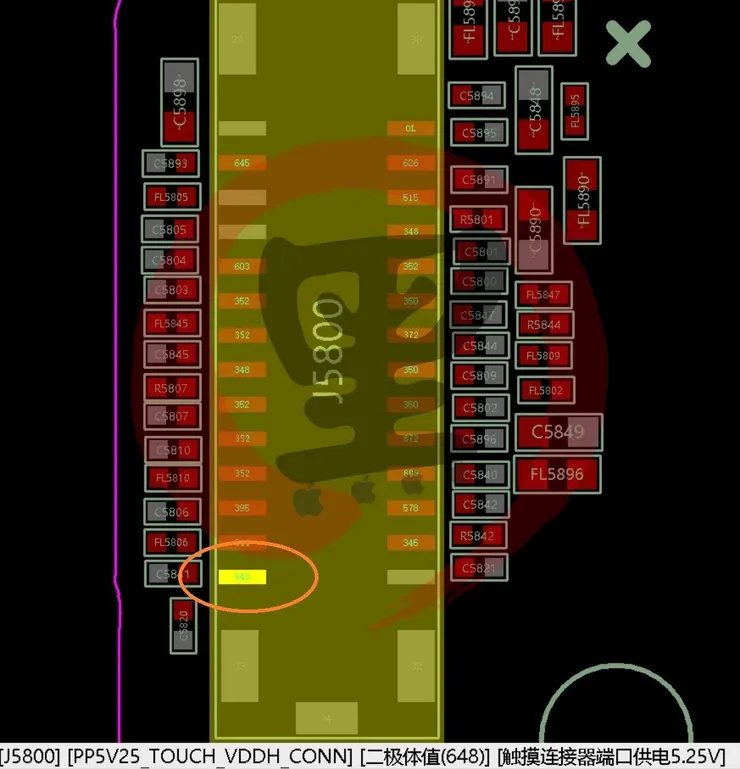

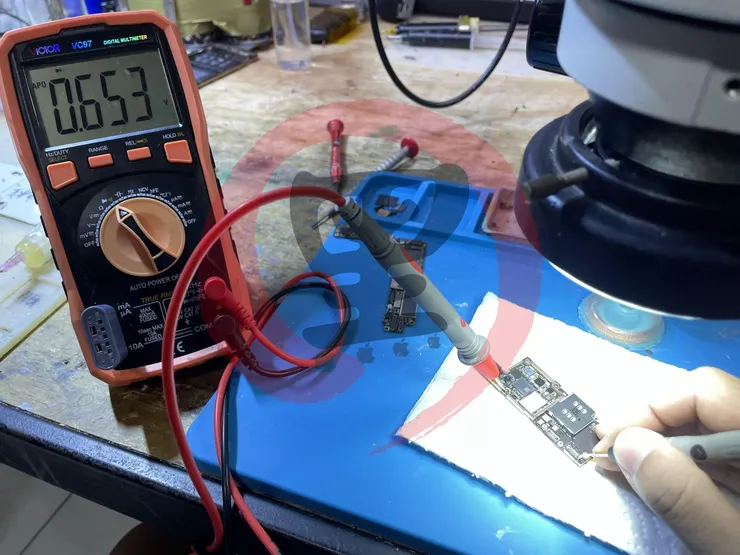

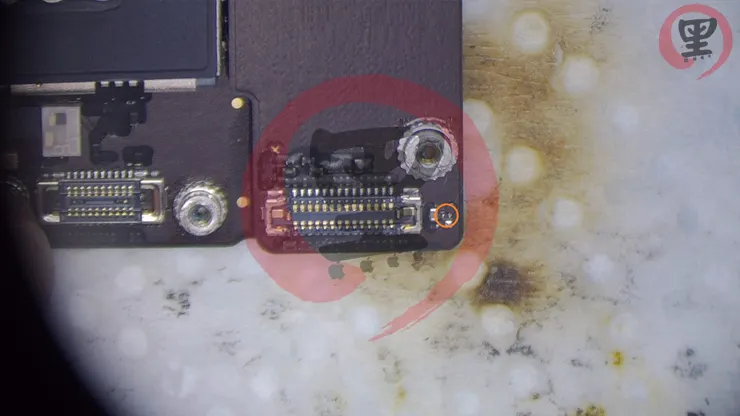

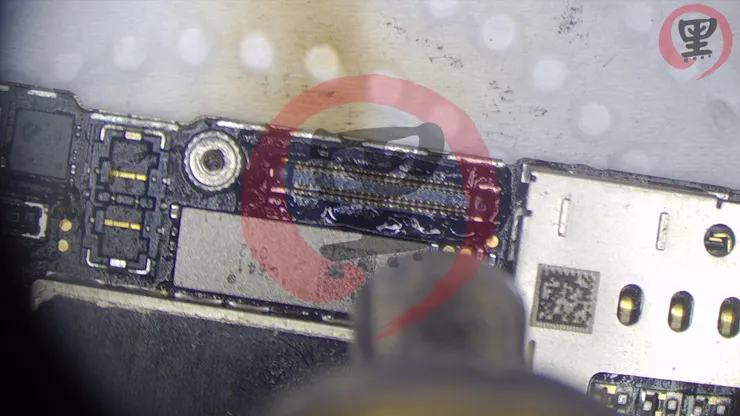

首先第一步測值，這個大部份的做法都是一樣，測值後我發現供電線 5.25V 觸控數值等於 0 ，代表供電線處於短路，到這邊你可以先想一下，你自己的做法，然後再看一下我的做法

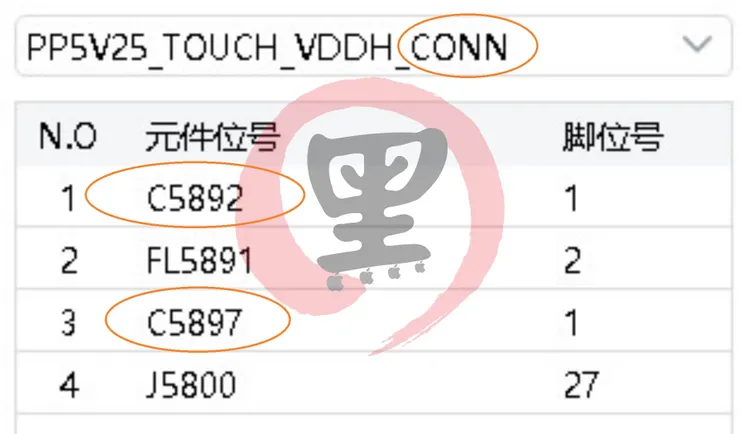

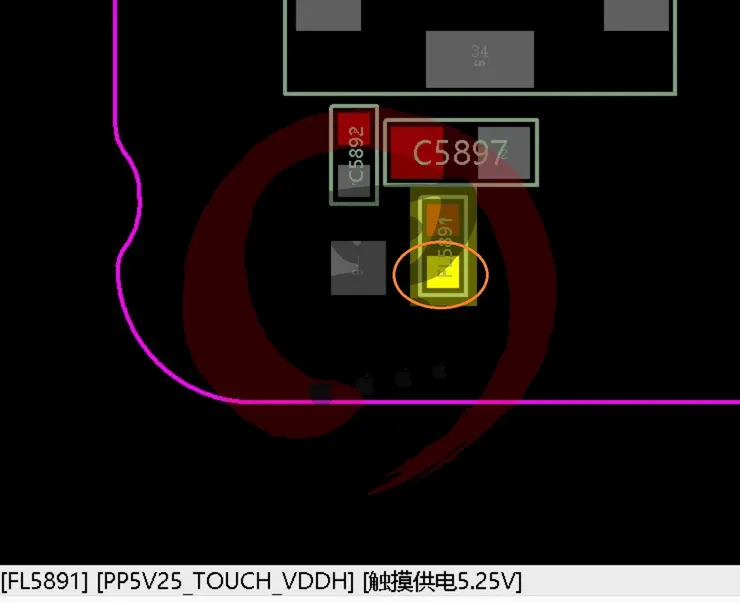

接者我會將電路圖或PCB打開，確認一下 CONN 與 IC（也就是上層主板與下層主板）總共在線上電子元件有多少，有多少電子元件是可以造成數值等於零的，上層板的部份，總共有四個元件，其中有 C5892 / C5897 兩個，可以造成等於 0（短路），精算一點的話，還有板層線（但板層線我這裡先不講）

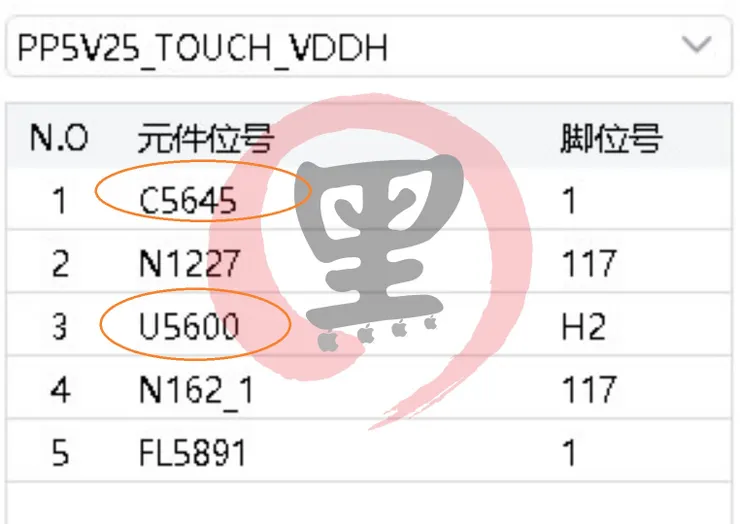

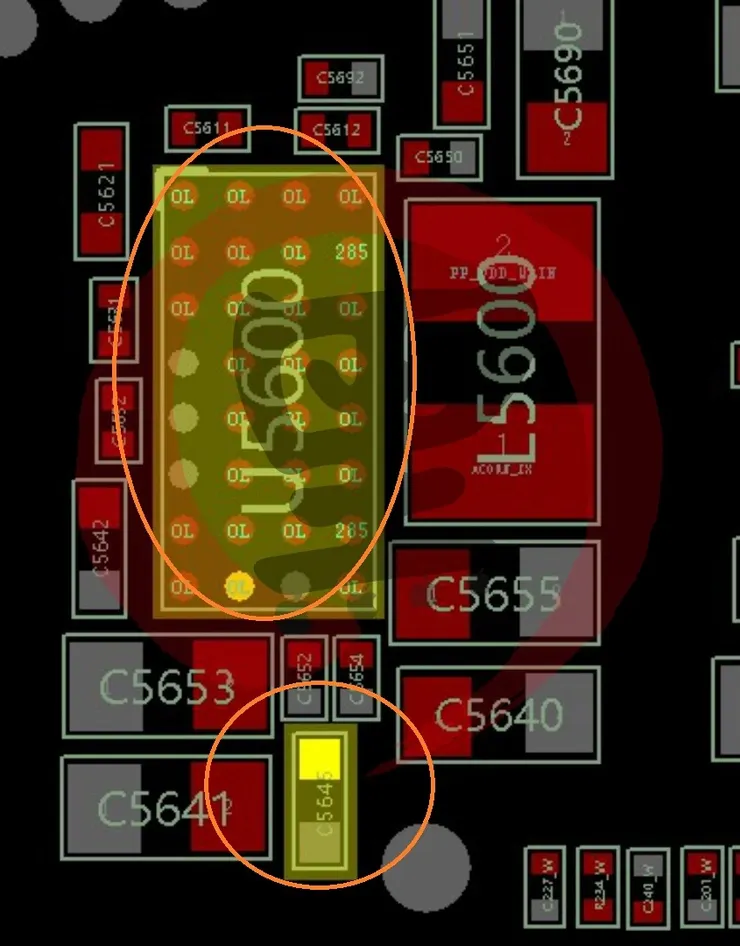

而下層板，總共五個元件，可以造成等於零的，有兩個，分別為 C5645 與 U5600

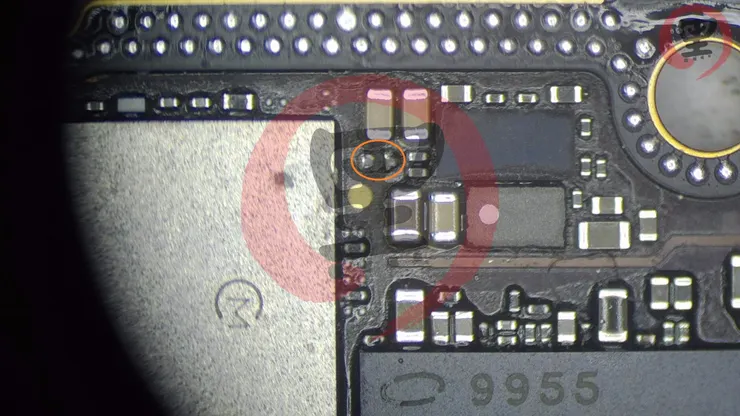

此時基本的總結就出來了，可能造成數值等於零的元件有【C5892】【C5897】【C5645】【U5600】這四個，接者採用二分法，先將上層與下層斷開，這裡我將 FL5891 保險斷開，不過我這裡的斷開，可能跟各位想的，拆掉不大一樣

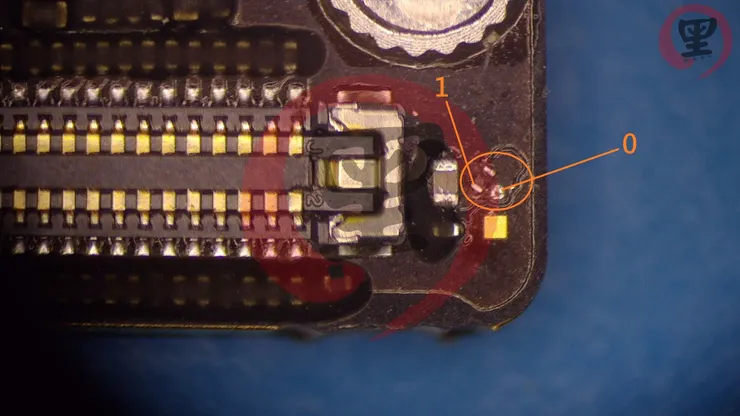

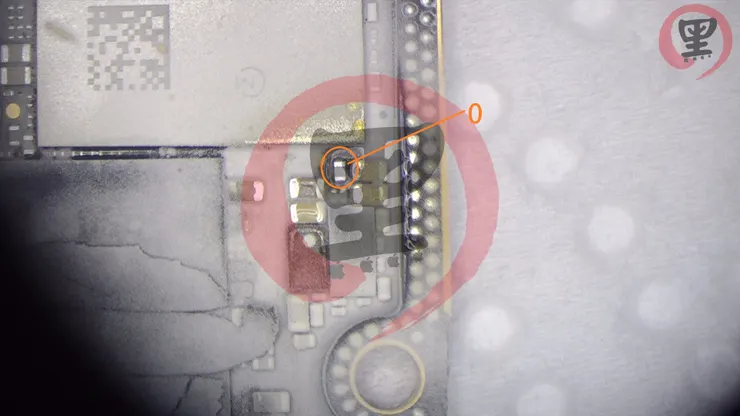

我只會先拆保險電感推開，而且必須是推開靠近下層板的那一端，而不是上層板的那一端，然後再一次測量 FL5891 的 1PIN 與 2PIN，其中的 1PIN 是與下層板相連，而 2PIN 是跟上層板相連，測得結果總合，1PIN 為 0，而 2PIN 因 FL5891 斷開，所以沒有半導體做為目標，總和必定為 1 為正常，所以此時 1PIN = 0 代表下層板處於短路，上層板沒有問題

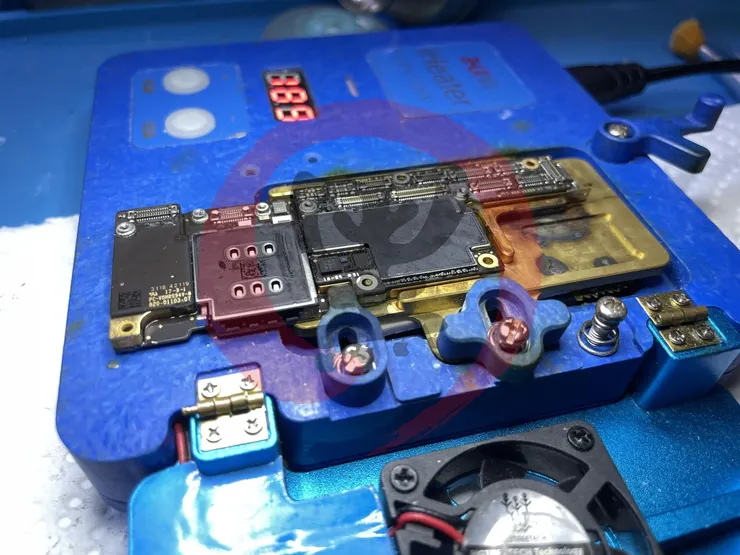

既然確認下層板的問題，就分層，加熱台 180 度泡個麵，回來就可以拿起來了
一開始判斷，可能等於零的有 【C5892】【C5897】【C5645】【U5600】，後來進一步確認後，上層的 【C5892】【C5897】己排除在外，僅剩下【C5645】【U5600】兩個可能造成等於零，此時的你，為會如何做呢？
有人會說，先拆電容，因為電容比較好拆，有人會拆晶片，有人會上熱顯，各式的做法都有，沒有對錯，修的好就行

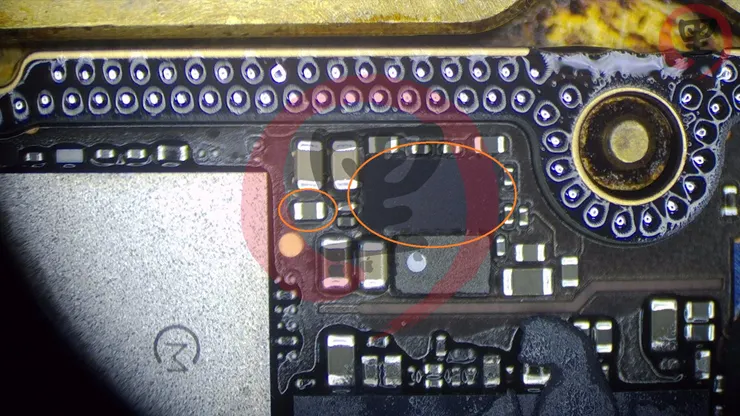

看到實物，目前有這兩個目標，我的做法，不會上熱顯，原因是兩個元件靠太近，上熱顯熱源擴散速度太快，很容易互相蓋掉，可能還要看好幾次，才能確認，加上熱顯像又要插一堆線跟接電腦
直接先拆一顆起來，我的話也不會採用這種方式（就目前的情況來說）

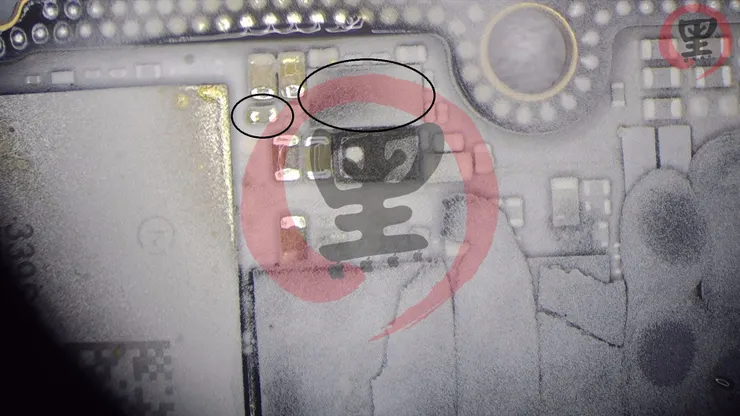

我會直接上松香，當然跟熱像意思差不多概念，這個時候怎麼送電就很重要，如果你觸擊 C5645 那肯定 C5645 會有反應，這樣反而，更難確認到底是誰，那點擊晶片底下就更不合邏輯了
這個時候，就會回到，我們最一開始的斷開的電感位置

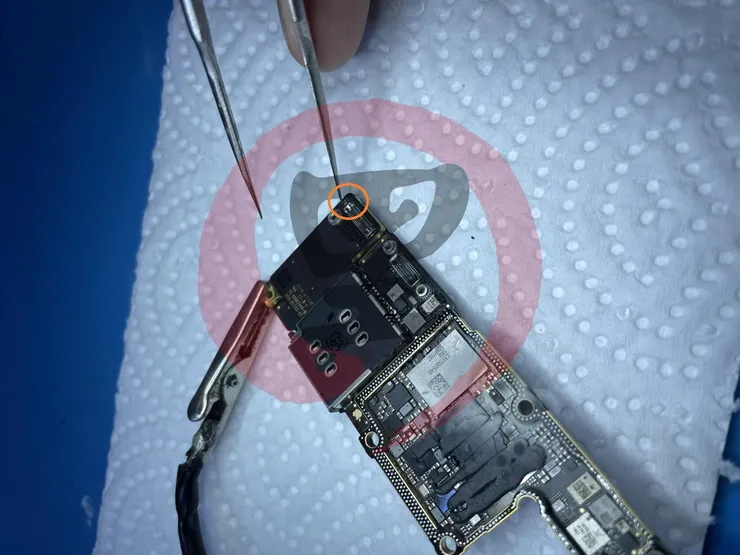

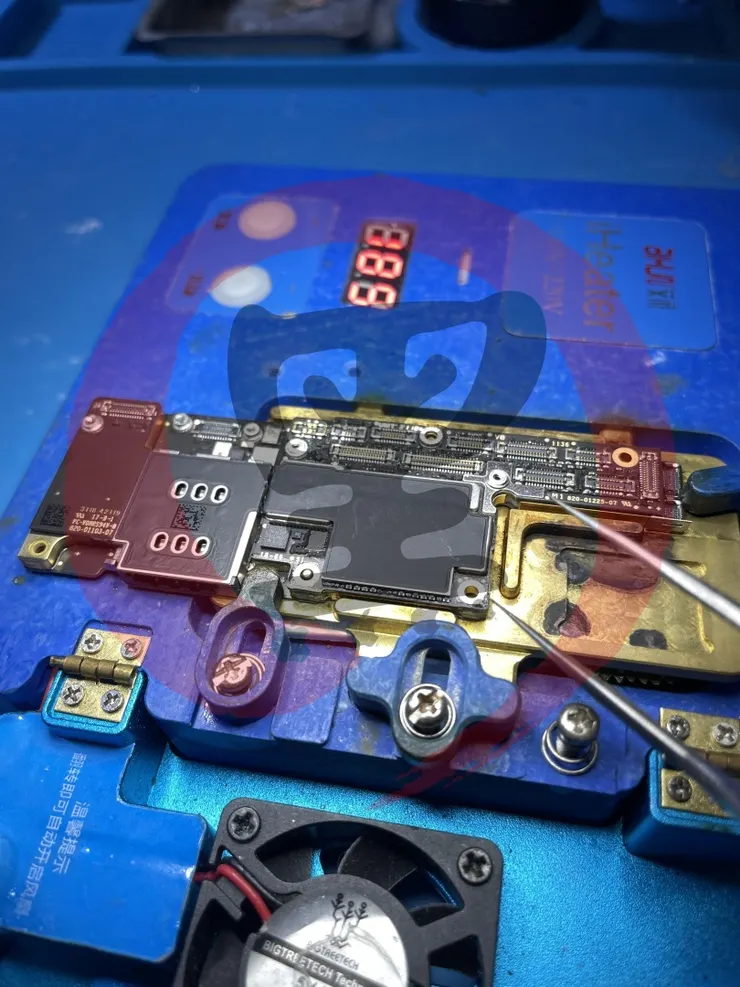

所以為何最初，只要把電感推開其中一隻腳，而且必須是下層板的那一端，因為這樣，此時就可以直接點擊此處，從上層板的位置，送電進下層板，這樣的優勢有兩個，首先不會因為保險再線，燒機時把保險也燒了，最後還要再補或短接、飛線，第二因為從最遠處送電，也不會因為點擊 C5645 發熱問題，而還是判斷不出是誰短路
這樣就可以明顯看出來 C5645 引起的問題，當然此時會有人覺得，那我一開始拆 C5645 不就好了，其實能修的好，都可以，沒有對錯，差別是【我最終是有依據，才做判定】，而你只是用猜的
接下來將異常元件拆除，要不要補？
以這顆來說，當然要補，原因是濾波數量太少，不補的話短期可能看不出來問題，以長久來說，可能會再燒第二次，我從 iPhone 7 主板上，找了一顆相同容值與耐壓值相等的元件替換上去

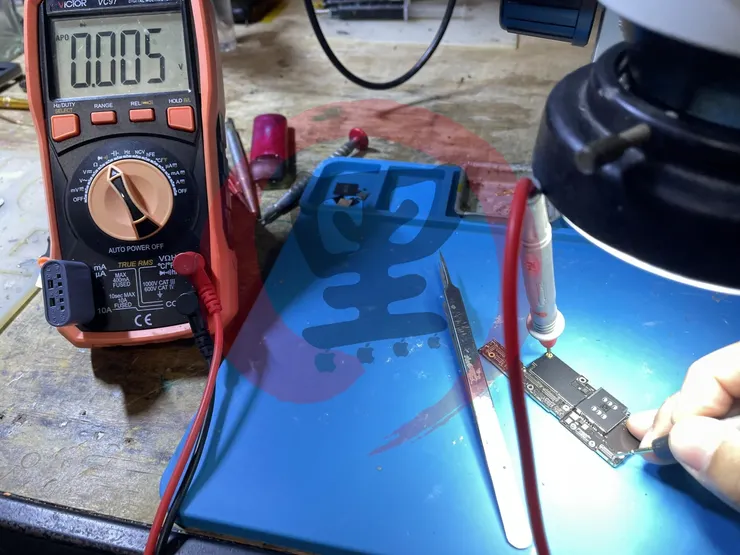

在雙層板貼合前，再做一次數值測量，總合正常
直接回焊貼合，順便把泡麵吃完！
還沒結束呢！把保險的 1PIN 推回焊點處即可

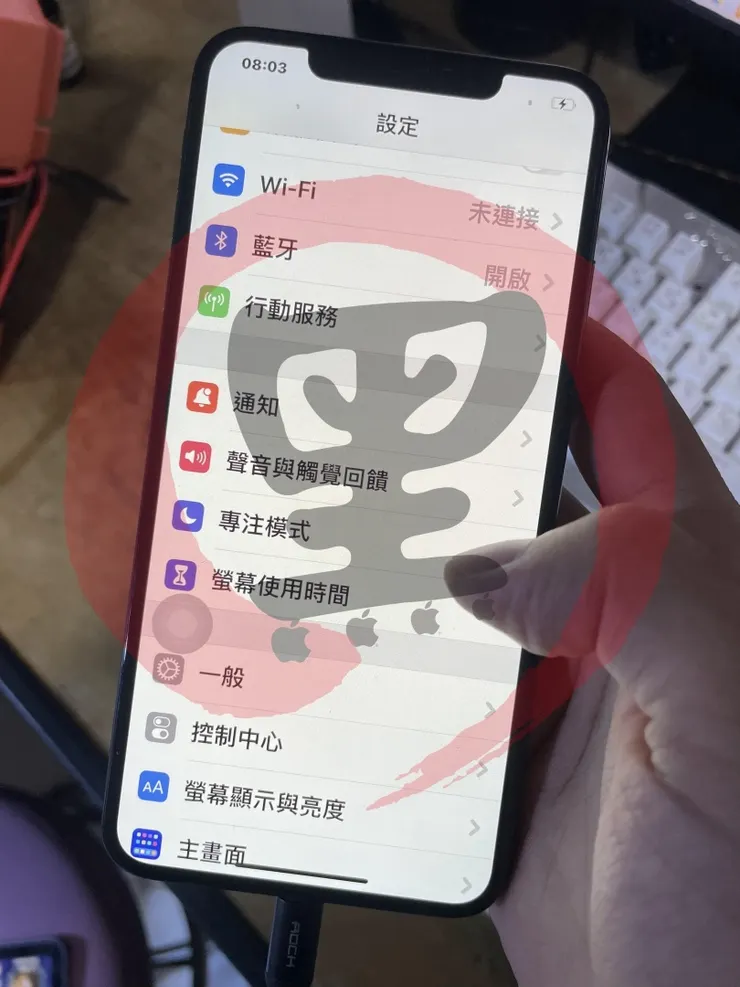

觸控回復正常，收工！
這樣的故障，大多數的師傅都修的好，差別只在於【過程】，若換做是你會怎麼做呢？自己動手，豐衣足食！
