前言：你是否和我一樣，覺得這些都是同樣的東西，而且又只能模糊地說出它們是什麼?
身為台灣人，我們絕對不陌生這些名詞——新聞每天在講、股市天天在聊，甚至聊天時也常聽到。但老實說，身為非本科生的我，一旦有人突然問：「那你說的半導體到底是什麼？」我常常只能支支吾吾地回答：「痾…就是手機裡面的那個處理器吧？」「台積電在做的那個東西啊。」
我相信不少人跟我一樣，對它們的認知大多停留在這裡：知道很重要、知道跟科技有關，但很難用自己的話把它講清楚。
所以我想用這篇讀書筆記，先做一件很小但很實用的事——把這些常被混在一起的名詞，重新整理成「我說得出口、別人也聽得懂」的版本。希望未來當有人問起我：半導體、積體電路、晶片到底差在哪？我不需要再靠「台積電那個」來撐場面，而是真的能用淺顯易懂的方式，讓對方也能輕鬆理解。

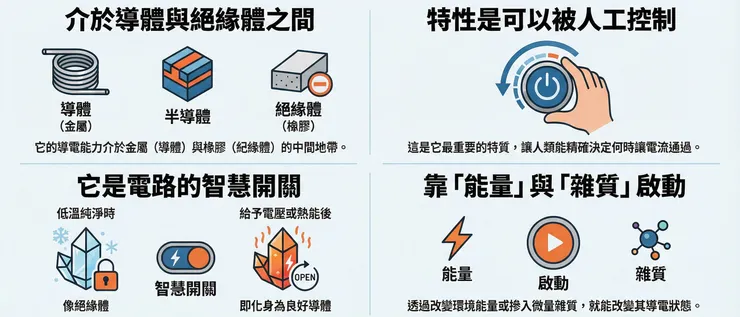

1.半導體 (Semiconductor)：是一種「材料」
其實它的意思很直接明白，就是介於導體與絕緣體的材料。
它的特性是可以被控制。
- 純淨狀態下（或低溫時），它很像絕緣體。
- 但只要給予能量（如電壓、熱能）或摻入雜質，它就會變成良好的導體。這也是為什麼它被稱為「半導體」（Semi-conductor）。
半導體除了常聽到的矽以外，還有其它材料的選擇嗎？
大家提到半導體，第一個想到的絕對是「矽 (Silicon)」。但你有沒有想過，週期表上元素這麼多，為什麼偏偏是矽？除了矽以外，還有其他材料可以做半導體嗎？
要回答這個問題，我們得先拿顯微鏡看看矽的「長相」。

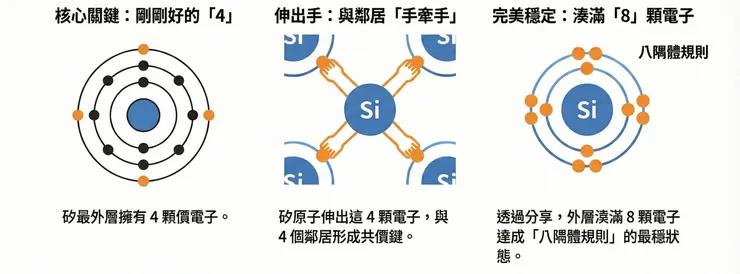

1. 矽的特性：剛剛好的「4」
矽之所以會成為半導體霸主，關鍵在於它位於化學週期表的 IV 族，最外層剛好有 4 顆價電子。
- 手牽手遊戲（共價鍵）： 原子很怕寂寞，為了讓自己更穩定，矽原子會伸出這 4 顆電子，去跟周圍的 4 個鄰居「手牽手」共用電子。
- 八隅體規則 (Octet Rule)： 這在化學上有個規則，當最外層湊滿 8 顆電子（自己的 4 顆 + 借來的 4 顆）時，就會形成最完美的穩定狀態。
2. 結構的藝術：不能太鬆，也不能太緊

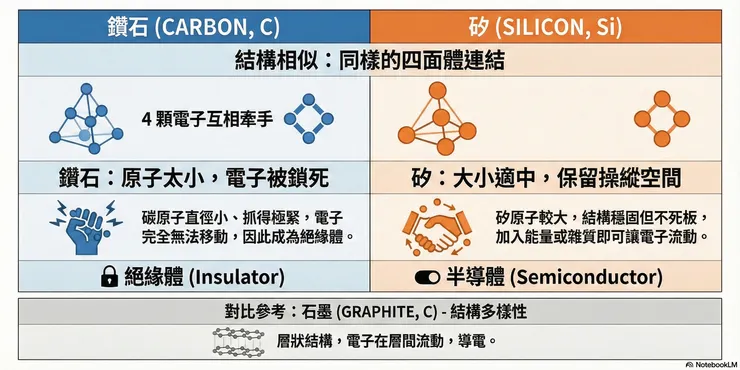

這裡有個有趣的細節。同屬 IV 族的碳 (Carbon)，組成的鑽石也是 4 顆電子手牽手，結構跟矽非常像，但為什麼鑽石通常是絕緣體？
- 鑽石：因為碳原子小，彼此抓得太緊了，電子被鎖死動不了，根本推不動。
- 矽：原子大小適中，抓得剛剛好。結構穩固但又不像鑽石那麼死板，這給了我們「動手腳」的空間——只要給點能量或摻入雜質，電子就能跑得動。這就是矽能成為半導體的天賦。
3. 破除迷思：半導體外層一定都要是 4 顆嗎？
既然矽是靠「4 顆電子」打天下，那是不是所有半導體都要是 IV 族元素？
答案是：不一定！
既然一個人不夠，那就兩個人湊
- 單人舞（矽、鍺）：自己本身就是 4 顆，最簡單。
- 雙人舞（化合物半導體）： 這就是投資新聞常聽到的「三五族」（如砷化鎵 GaAs、氮化鎵 GaN）。 它們找一個 3 顆電子的元素（鎵），搭配一個 5 顆電子的元素（砷或氮）。 數學算一下：3 + 5 = 8。平均下來，每個人還是相當於貢獻了 4 顆。
喝聖欸筆記： 所以，半導體的重點不在於「單一元素」，而在於能不能湊出那個「平均 4 顆」的穩定結構，並且還要保留「能夠被改變導電性」的彈性。這就是為什麼從第一代的矽，到第二、三代的化合物半導體，材料在變，但物理邏輯其實是通的。
所以只要選擇加熱、通電或是摻入雜質，就能讓半導體運作嗎？
這並非單或全選，而是看你要它做什麼！
摻雜像是把材料調成你要的體質，電壓像是讓它照指令動起來；熱能也能讓它更容易導電，但在晶片裡，熱能通常是要被控制的副作用。
- 摻雜 (Doping) →改變體質（讓元件可設計、可控）
這是最重要的第一步，純矽在室溫下導電性低、特性難控制，如果不加入雜質（摻雜），它幾乎就是絕緣體，給它電壓也沒反應。所以我們必須先加入雜質（變成分別帶有負電與正電的 N 型或 P 型），讓它具備「能夠導電」的潛力，也就是讓它充滿可以移動的自由電子或電洞。這部分詳細內容我們留到下回再講。 - 電壓 (Voltage) →負責驅動（當作開關）
有了「好體質」的半導體後，它還是不會自己動。這時我們給予 電壓，就是為了推動這些電子流動，形成電流，或者用電壓來控制「通」與「不通」（這就是 0 和 1 的邏輯）。 - 熱能 (Heat) →也會影響導電（但在晶片中通常是副作用）
雖然熱能確實可以讓半導體導電（因為熱會把電子震離原子），但在電腦晶片中，我們通常 不希望 靠熱來導電，因為那樣很不穩定（電腦越跑越熱，電路會亂掉）。
例外：除非是做「溫度感測器」，那就會利用熱能來改變導電特性。
結論：通常是 「先摻雜」（讓它變成半導體），然後在運作時 「給電壓」（控制它工作）。
2.積體電路 (Integrated Circuit, IC)：是一種「技術」
如果說半導體是一種「很特別的材料」——它可以在某些條件下導電、也可以被控制成不導電——那積體電路就是下一步：把這個材料拿來做出可用的功能。
你可以把它想成這樣：有了麵糰，不代表你就有麵包。麵糰只是一種可能性，真正決定它會變成吐司、可頌還是菠蘿的，是你怎麼揉、怎麼摺、怎麼烤，以及你把哪些配料放進去。積體電路就是這套「把材料變成能工作的電路」的方法。
更正式一點說，積體電路（IC）指的是：把大量的電子元件——最核心的是電晶體（transistor），再加上電阻、電容等——用非常微小的尺度，直接製作在同一片半導體上，並且用金屬導線把它們連接起來，形成一個能完成特定任務的電路。
它可以是用來「算」的（例如 CPU）、用來「記」的（例如記憶體）、用來「管電」的（例如電源管理 IC），也可以是專門處理影像、聲音、通訊訊號的各種晶片。
為什麼這件事重要？因為在沒有 IC 的年代，電路是「一顆一顆元件」焊在板子上的：體積大、耗電高、速度慢，而且越複雜就越容易壞。
IC 的出現，等於把原本散落在外面的元件，全部縮進同一個小小的空間裡，距離變短、速度變快、功耗變低，可靠性也大幅提升。你今天能把一支手機放進口袋，而不是把一台電腦搬進房間，本質上就是因為這種「把電路高度整合」的技術一路演進。
喝聖欸筆記：半導體是材料，積體電路是把材料「做成電路」的技術與設計。
如果用一句話收尾——積體電路就像麵包的食譜與內部結構：同樣是麵糰（半導體），不同的配方與排列方式，最後就會做出完全不同的功能。
3.晶片（Chip）：把積體電路「變成能裝上去用」的成品
但做到積體電路這一步，其實還不等於你手上已經拿到「晶片」。因為在工廠裡，IC 通常不是一顆一顆做出來的，而是先在一整片圓形的矽晶圓（wafer）上，一次做出一大堆相同的電路，這就像你先烤出一張超大張披薩：上面有很多個一模一樣的「區塊」，每個區塊都可以變成一顆獨立的核心。
接下來才是「把披薩變成可以賣、可以吃」的流程：分切、挑選、包裝。
- 切割（dicing）：把整片晶圓像披薩一樣切開，切成一小塊一小塊。每一小塊就是所謂的 晶粒（die），它才是真正裝著電路、負責運作的核心。
- 測試（testing）：不是每一塊都完美，有些會有瑕疵，所以要先測出好壞，好的留下來、壞的淘汰。
- 封裝（packaging）：die 非常脆弱，不能裸露在外，所以要把它包起來，並且提供外部連接點，讓它能焊到電路板上、能供電、能傳輸訊號。你在電子產品上看到的那顆黑色小方塊，多半就是封裝後的樣子。
所以你可以這樣把整條脈絡串起來：
半導體：是材料（披薩的麵皮／麵糰）
積體電路：是在麵皮上把功能「做出來」的設計與製程（鋪料、排列、烘烤的方式）
晶片：把整張做好的披薩「切片＋包裝」後，可以直接上桌、也能被販售與使用的成品（一片一片的披薩）
到這裡，其實你就已經能把三個名詞分得很清楚了：我們每天聽到的「晶片很重要」，指的多半是一片片被切好、被封裝、能裝進手機或電腦裡的成品；而它之所以能有功能，是因為在那張「半導體麵皮」上，用「積體電路」的方式把電路密密麻麻地做了出來。
下次再有人問你：「半導體、IC、晶片到底差在哪？」你不需要背定義，只要把這張披薩從麵皮講到鋪料、再講到切片——對方就懂了。
參考書籍：
圖解半導體：從設計、製程、應用一窺產業現況與展望 【作者：井上伸雄】
圖解半導體(改訂版)【作者：菊地正典】
