在軟體開發的世界裡，類別圖就像是建築的施工藍圖。無論你是做系統設計、寫技術文檔，還是跟團隊對齊架構思路，都繞不開它。類圖是UML圖中的一種，製作類圖時需要遵循設計規範，傳統的製作方式是使用UML圖製作器，透過拖曳圖形繪製類圖，目前使用AI製作類圖正在逐漸普及，今天就分享如何使用ProcessOn AI在十幾秒內生成一張結構完整、關係準確的UML類圖。
Ⅰ.什麼是類別圖？為什麼它是設計模式的「骨架」？
類別圖（Class Diagram）是UML（統一建模語言）裡最重要的靜態結構圖，它用來描述系統中的類別、介面以及它們之間的靜態關係。你可以把它理解成一張「建築藍圖」——房子還沒蓋，圖紙上已經把承重牆、門窗、管道怎麼走都畫清楚了。
一張標準的類別圖裡，每個類別都用一個矩形框表示，從上到下分成三格：
第一格：類別名稱。如果是抽象類，類別名稱會用斜體字；如果是接口，通常會在類別名稱上方加<<interface>>標識。
第二格：屬性（成員變數）。前面會有符號表示可見性：+表示public，-表示private，#表示protected。
第三格：方法（成員函數）。同樣有可見性符號，冒號後面是回傳值類型。

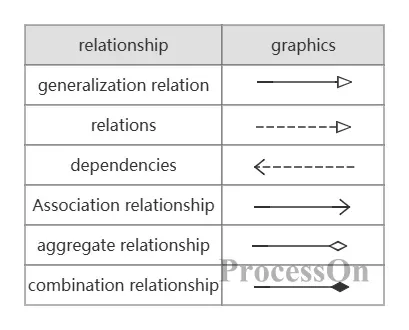

類別與類別之間透過不同的線條連接，每種線條代表一種關係。這六種關係是物件導向設計的核心：
泛化（Generalization）：就是繼承，子類別繼承父類別。以空心箭頭+實線表示，箭頭指向父類。
實作（Realization）：類別實作介面。以空心箭頭+虛線表示，箭頭指向介面。
依賴（Dependency）：一種臨時性的使用關係，例如方法參數裡用到了另一個類別。用箭頭+虛線表示。
關聯（Association）：一種長期性的引用關係，例如一個類別裡持有另一個類別的成員變數。用箭頭+實線表示。
聚合（Aggregation）：整體與部分的關係，但部分可以脫離整體獨立存在，例如汽車和輪胎。以空心菱形+實線表示，菱形挨著整體。
組合（Composition）：也是整體與部分的關係，但部分不能脫離整體獨立存在，生命週期由整體管理，例如公司和部門。用實心菱形+實線表示。
這些關係看起來有點繞，但別擔心──用AI生成的時候，你根本不需要記這麼多符號，只要把需求說清楚就好。
Ⅱ. ProcessOn AI生成類別圖：三步驟搞定
第一步：進入類別圖編輯器

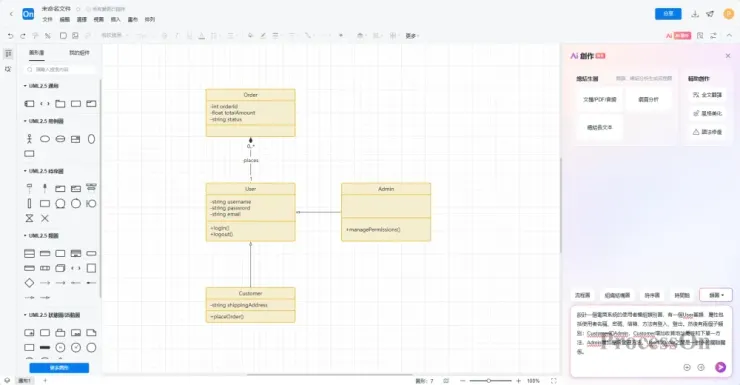

登入ProcessOn官網，新建一個流程圖，或開啟任何一張已有畫布。點選右上角的【AI助理】按鈕，然後在圖形類型裡選擇【類別圖】。
第二步：用你的話說出需求
在輸入框裡，像跟同事聊天一樣，把你的設計想法寫下來。比如：
「設計一個電商系統的使用者模組類別圖，有一個User基類，屬性包括使用者名稱、密碼、信箱，方法有登入、登出。然後有兩個子類別：Customer和Admin，Customer增加收貨地址屬性和下單一方法，Admin增加權限管理方法。User和Order之間是一對多的關聯關係。」
AI收到指令後，會在十幾秒內產生初步的類別圖。它會把基底類別和子類別的繼承關係畫好，屬性和方法自動分配到對應格子，標好權限符號。
第三步：手動微調，匯出使用
AI產生類圖後，可以在編輯器內手動微調一些細節－例如調整方格的位置，讓版面更順暢，或是加個註解說明設計意圖。
最後直接匯出你需要的格式：高清PNG插入文件、PDF列印歸檔、SVG向量圖放進論文裡，或是匯出可編輯的Visio格式發給同事繼續修改。
Ⅲ.實戰案例分享
案例1：簡單電商類別圖

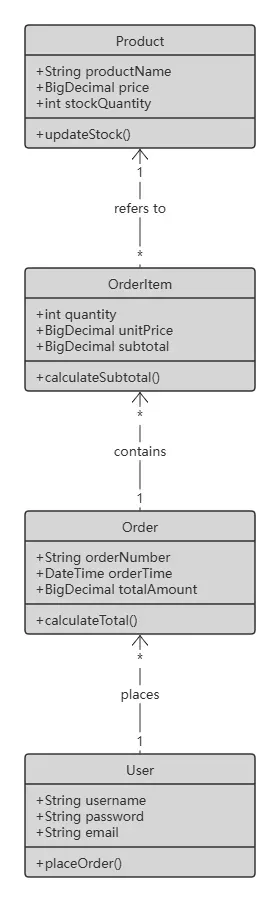

輸入需求：「設計一個電商系統的使用者-訂單-商品類別圖。User有使用者名稱、密碼、信箱，可以下訂單；Order有訂單號碼、下單時間、總金額，包含多個OrderItem；Product有商品名稱、價格、庫存；User和Order是一對多，Order和Product透過OrderItem建立多對多關係。」
AI產生的類別圖會把這三個類別的關係梳理得清清楚楚：User和Order之間用關聯線連接，Order和Product之間透過OrderItem這個中間類別實現多對多關係，屬性和方法的可見性也自動標好。幾分鐘就能拿到一張可以直接用在設計文件裡的專業類圖。
案例2：觀察者模式類別圖

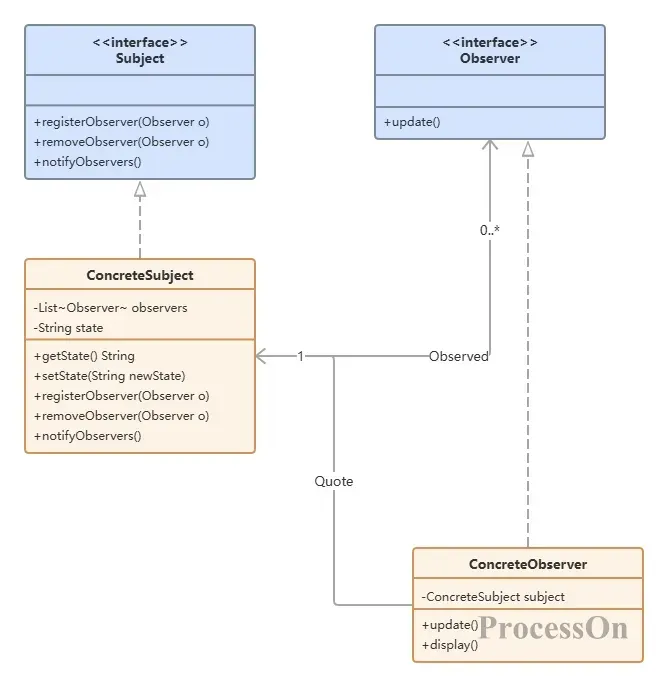

輸入需求：「幫我產生觀察者設計模式的類別圖。有一個Subject接口，包含註冊、移除、通知觀察者的方法。ConcreteSubject類別實現這個接口，有一個狀態屬性和獲取狀態的方法。Observer接口有一個update方法。ConcreteObserver狀態實現一個對Concreteserver，持有對ConcreteSubate接口裡的引用狀態。」
AI會畫出標準的設計模式結構：Subject介面和ConcreteSubject介面用虛線箭頭表示實作關係，ConcreteObserver和ConcreteSubject之間用關聯線連接，一目了然。
Ⅳ.為什麼推薦你用ProcessOn AI畫類別圖？
第一，一站式搞定，不用來回切換工具。以前畫類圖，要嘛用Visio等流程圖工具手動拖拽，要嘛用程式碼產生工具匯出再調整，流程很割。現在從提需求、產生初稿、對話優化到最終導出，全在一個工具裡完成。
第二，AI生成的不是花瓶，是真能用的專業圖。屬性和方法的權限符號自動標好，六種關係的線條畫得規規矩矩，多重性標記也給你加上，直接拿來用完全沒問題。
第三，對話式優化，像有個UML專家在旁邊。畫完之後想改哪裡，打字告訴AI就行，不用自己一點一點拖曳調整，省心省力。
第四，相容各種格式，想怎麼用都行。 PNG、JPG、PDF、SVG、Visio……匯出選項一應俱全，寫文件、做報告、發同事，總有一種格式適合你。
第五，雲端存儲，隨時可以回來改。所有檔案自動保存到雲端，多設備同步。哪天設計變了，登入帳號就能接著改，不用擔心檔案遺失。
類圖這種東西，本質上是為了把複雜的設計說清楚。以前我們花很多時間在糾結箭頭朝哪、虛線實線、格子對齊上，其實是用畫圖的時間擠佔了思考的時間。
現在有了AI，這些機械的活兒可以交給工具去做。你可以把精力真正放回設計本身──想清楚你的類別怎麼劃分、關係怎麼界定、模式怎麼運用，然後讓AI幫你把想法變成一張標準、專業、能用的類圖。
