PCV裝置、PCV閥、曲軸箱減壓器&減壓閥

更新於 發佈於 閱讀時間約 3 分鐘

PCV裝置

  • 防止竄氣進入大氣,同時防止機油變質
  • 主要由通氣軟管、PCV閥組成
  • 一般通氣軟管一條接通空氣濾清器至氣門室蓋,另一條接通PCV閥至進氣歧管。
  • PCV閥由柱塞式閥門和彈簧構成,位于進氣歧管的一側
  1. 進氣歧管的真空度,決定了PCV閥的開閉及開啓的程度
  2. PCV閥的開閉&開啓程度,決定了竄氣混合氣被重新吸入進氣歧管參加燃燒的數量。
  • 當發動機常速或轉速比較慢時,氣流量小,竄氣也少,PCV閥開度較小甚至關閉,因而被強製吸入燃燒的竄氣也比較少甚至沒有。
  • 當發動機加速或轉速比較高時,氣流量大,竄氣也大,PCV閥開度較大,因而被強製吸入燃燒的竄氣也比較多。

PCV閥 (Positive Crankcase Ventilation)

  • 由閥體、閥門、閥蓋、彈簧組成
  • 一個計量控製閥:安裝在發動機曲軸箱通風系統與進氣系統之間
一頭接引擎的進氣管、一頭接油底殼
  • 調節曲軸箱通風系統產生的油煙進入進氣系統的流量
  • 當發動機高速運轉時的流量要比低速時要高,同時當發動機發生回火時,PCV閥應能切斷通風防止曲軸箱爆炸
  • 引擎發動運轉之後,進氣所產生的真空就可以將油底殼中的油氣吸出來,讓它隨著新鮮的空氣一起進入汽缸燒掉,解決污染問題
  • 避免節氣門處結冰、燃燒不充分、排放惡化等現象
  • 曲軸箱(或油底殼)主動通風控製系統
將曲軸箱內的氣體通過PCV閥導入進氣歧管
並有少量的空氣由空氣濾清器經PCV閥直接進入進氣歧管
  • 防止竄氣進入大氣,同時防止機油變質(機油變質會造成發動機機件過早磨損)
  1. 竄氣:發動機作功燃燒過程的末端,一些未燃混合氣在高壓力下從活塞環漏入曲軸箱內
  2. 竄氣會從曲軸箱內逸入大氣中造成污染
  • 發動機工作時,從活塞與氣缸壁之間竄出的廢氣與油底殼內的機油蒸氣混合後,通過缸體、缸蓋上的通風孔進入氣門室罩蓋
  • 通過迷宮時,一部分機油蒸氣凝結在迷宮表面,最終流回油底殼。
  • 其餘的廢氣則在進氣歧管真空度的作用下通過油氣出口、PCV閥軟管、PCV閥進入進氣歧管
  • ​​PCV閥在進氣歧管真空度的作用下,通過改變自身的開度來控制進入進入進氣歧管的廢氣氣量,從而控制曲軸箱的壓力,保持在負壓狀態

曲軸箱減壓器

  • 利用單向球閥,控制進入曲軸箱內的空氣量,使活塞下方處於微真空狀態
  • 在活塞上下運動時,可以更加省力,並且使汽油燃燒爆炸後的推力,可以更有效率的輸出到輪胎上
  • 將減壓器加裝到進氣歧管與搖臂蓋間的通氣管上
  • 安裝時須調整曲軸箱內的真空數值(一般情況設定在5~8kpa)
真空值太高會影響搖臂蓋裡的機油流動性,對引擎反而不利

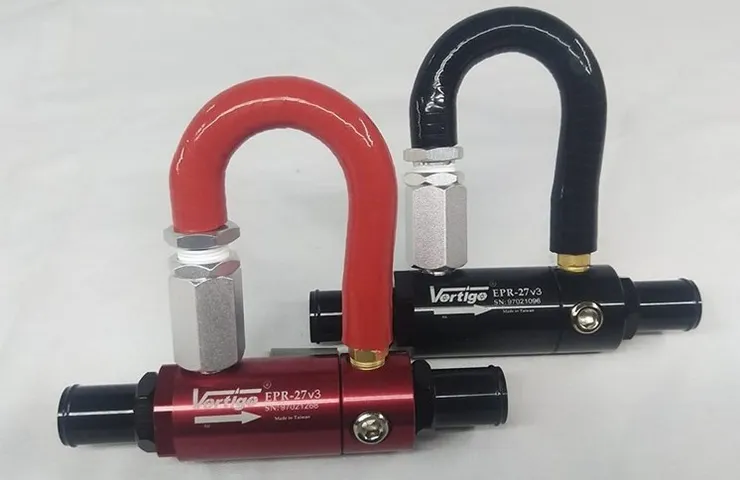

曲軸箱減壓閥

  • 主要功能為降低曲軸箱的壓力
  • 減少引擎內部的空氣,讓活塞、曲軸運轉時的空氣阻力降低運轉順暢
  • 安裝後累積在曲軸箱內的吹漏氣明顯減少
  1. 油門變輕盈
  2. 變速箱換檔頓挫減輕
  3. 加速變快
  4. 放油門後的滑行距離變長
