排氣回壓

更新 發佈閱讀 2 分鐘
raw-image

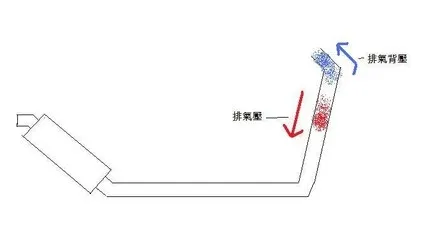

  • 排氣管內部的阻力
  • 廢氣一波又一波的排放,氣團的密度很高,而且前方的氣團與後方的氣團之間的距離會形成一股真空壓力(負壓狀態)
假設氣團的距離適當,負壓就會「拉走」後面的氣團,形成往前走的牽引力量,使排氣比較順暢,引擎的動力得以發揮
  • 較短的排氣管訴求於高轉馬力(回壓低);細長型則是低轉扭力
  • 重視扭力:由粗變細或從頭至尾一樣口徑;重視馬力:漸次放大的型式
  • 排氣管的直徑較小,那麼排出氣浪的每一波都會在排氣管內部形式較大的壓力,當這一波氣浪在排氣管中開始向外排放時,對後一波氣浪就會形成一個負壓力,就是回壓
  • 中低轉速時需要較大的扭力帶動車子,這時較大的回壓能快速吸走剩餘的廢氣
  • 引擎轉速拉高,同時間排氣頻率相對變高,若排氣口徑很小,使氣團之間的距離太靠近,就不能盡快的吸出下一個氣團,造成短時間內無法讓排氣量提昇,產生排氣回堵(就像大量的水流進小水管,來不及排出的困境,這就是回壓過大)
高轉速造成的過大回壓,甚至會影響到進排氣重疊的換氣過程,讓多餘的廢氣跟著新鮮的油氣一起燃燒,導致馬力下降
  • 氣團之間的距離太遠,形成的真空壓力不夠,導致前方氣團無法吸著後方氣團往外排放,排氣效率變差,引擎動力也會被限制,稱為回壓不足(排氣管口徑太大或太直通)
  • 回壓大小決定引擎的最佳排氣領域
  1. 回壓越大,引擎在低轉速的氣浪受前一波氣浪的影響,就會越快被前一波氣浪的負壓力吸出→排氣效果越好
  2. 當引擎到達高轉速時,由於排氣管的直徑較小,造成排氣管內的壓力不能儘快吸出下一波氣浪,反而對排出造成相當的阻力,每一波氣浪之間互相影響,造成排氣不暢順,從而降低了引擎的性能
  3. 假設排氣過於順暢,中低轉時混合氣根本未燃燒完便被排出,扭力勢必會桉犧牲掉,甚至當回油時管內墼力變低,還有廢氣逆流回燃燒室的可能。

回壓與轉速關係

  • 回壓部分:直通<半直通<半回壓<回壓
  • 較能發揮效用的轉速:高<中高<中<較低
