震海艦的尺寸設定

閱讀時間約 4 分鐘
2020初版
2024/8月增修
●●●●●●●●●
關於震海艦4500噸的限制,有一個最基礎的規格大家好像都沒提到,一級艦數量、造艦價格、艦長官位、船位大小雖然都有影響,可是連帶關係最嚴重的,其實是海軍的船塢維修能量。先比較一下大小,以船寬排列。

★浮塢新建計畫,總經費9億1957萬,2017~2027年執行
原經費7.1億2017~2023執行,計畫建造淨舉升能量3,800公噸浮塢1座

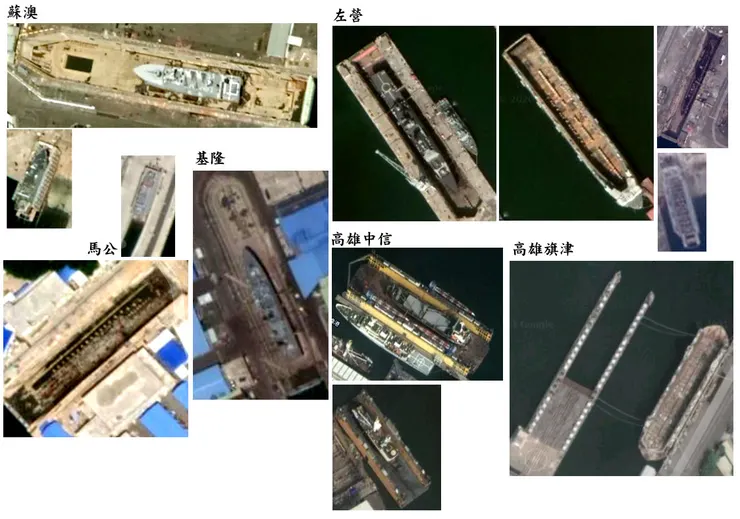

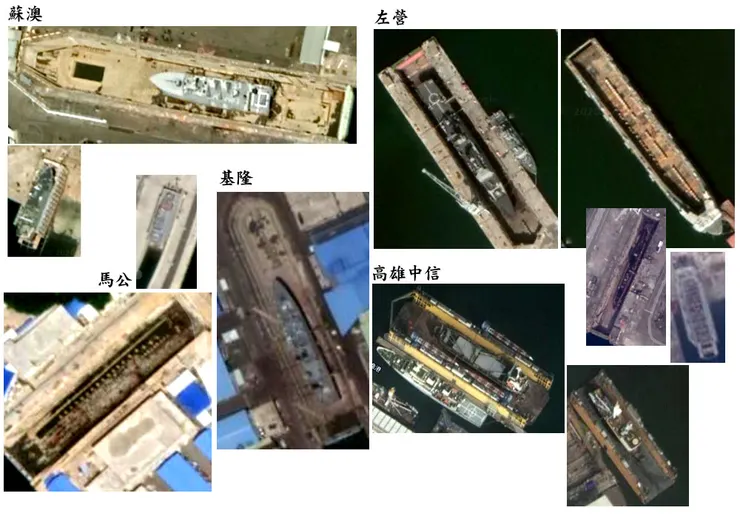

圖片是台灣海軍船塢,台船部分沒有列入,龍德造船也可能加入沱江級的維修行列。
■■■■■■■■■■■■■■■■■■■■■■
★光六飛彈快艇30艘,排水量186.5噸
長34.2公尺,寬7.6公尺,吃水3公尺

小船好維修,時間短,蘇澳、左營、馬公都有小型船塢。
●●●●●●●●●
★錦江級巡邏艦12艘,滿載排水量730/610噸
長61.4公尺,寬9.5公尺,吃水 5.1公尺
★沱江艦,滿載排水量600噸
長60.4公尺,寬14公尺,吃水2.3公尺
★塔江艦預計11艘,滿載排水量685噸
長65公尺,寬14.8公尺,吃水2.1公尺

★康定級巡防艦6艘,滿載排水量3680噸
長125公尺,寬15.4公尺,吃水6.2公尺
★成功級巡防艦8艘,滿載排水量4,105噸
長138公尺,寬 13.716公尺,吃水6.7公尺
★派里級巡防艦2艘,滿載排水量4,100噸
長136公尺,寬14公尺,吃水 6.7公尺
★濟陽級巡防艦6艘,滿載排水量4,260噸
長134公尺,寬14.2公尺,吃水7.5公尺

★震海艦預估,滿載排水量4530噸
長138公尺,寬16.8公尺,吃水4.5公尺
★輕型巡防艦預估,滿載排水量3000噸
長119公尺?,寬?公尺,吃水?公尺

一級艦以下的船塢(旱塢、灌水船塢、浮塢),錦江級、沱江級都要一起排隊使用,基隆、蘇澳、左營(新莊乾塢、浮塢)、馬公(比較小)可維修,有6座(一座潛艇專用,一個船型浮塢),其中5座要維修35艘(潛艦除外)。濟陽級18個月一次定保,5年一次大修,約7個半月。如果超過震海艦規格(長140公尺,寬17公尺,吃水8公尺以上),就必須外包委託台船或中信才能處理。潛艇有特殊規格船塢,目前都在左營劍龍乾塢維修。
●●●●●●●●●海軍船塢尺寸以外
★基隆級驅逐艦4艘,滿載排水量9,783噸
長171.6公尺,寬16.8公尺,吃水9.6公尺
★中和級戰車登陸艦2艘,滿載排水量8792公噸
長171公尺,寬21公尺,吃水5公尺
★武夷號油彈補給艦,滿載排水量17,000噸
長162.2公尺,寬21.96公尺,吃水8.6公尺
★磐石號油彈補給艦,滿載排水量20,859噸
長196公尺,寬25.2公尺,吃水8.6公尺
★旭海號船塢登陸艦,滿載排水量13,700噸
長168.6公尺,全寬25.9公尺,吃水5.6公尺

這9艘就是海軍維修能量以外,必須跟民間搶維修時間。如果震海艦加入,海軍必然要新增大型船塢,不然靠台船、中信會排很久,還有海巡艦艇搶位子。越大型船隻進塢維修時間越長,海軍自己維修沒有契約時間壓力,可依戰備狀況調整,但民間船廠就不一定可以,萬一延遲維修,可能直接被取消檔期,然後就整個妥善率大亂。
■■■■■■■■■■■■■■■■■■■■■■
★自由級濱海戰鬥艦,滿載排水量3000/3500噸
長115公尺,寬17.5公尺,吃水3.9公尺
★美國星座級飛彈巡防艦,滿載排水量7291噸
長151.21公尺,寬19.69公尺,吃水5.48公尺
★柏克級驅逐艦Flight I/II,滿載排水量8,315/8,400噸
長153.77公尺,寬20.4公尺,吃水9.3公尺

如果台灣海軍收這兩種船,或是跟團星座級,自由級的寬度可能很緊,柏克級、星座級就一定要外包了,獨立級寬31公尺也是。
●●●●●●●●●對比軍艦
★美國海岸防衛隊傳奇級,滿載排水量4,500噸
長127公尺,寬16.46公尺,吃水6.86公尺
★挪威南森級巡防艦,滿載排水量5,290噸
長134公尺,寬16.8公尺,吃水4.6公尺
★法國FDI羅納克將軍級巡防艦,滿載排水量4250噸
長122.25公尺,寬17.7公尺
★西班牙F100巴贊級飛彈巡防艦,滿載排水量6494噸
長146.7公尺,寬18.6公尺,吃水4.75公尺
★法國FREMM歐洲多任務巡防艦Aquitaine class,滿載排水量6000噸
長142公尺,寬20公尺,吃水5公尺

震海艦的預計尺寸,跟挪威南森級最接近。
●●●●●●●●●
PS:船塢種類
旱塢:造船場所,有的可直接下水,要用陸地機具或浮塢轉移。
灌水船塢:有升降或抽水系統,不須使用陸地機具移動船隻,缺點是位置有限,造價高。
浮塢:移動式可升降船塢,造價最貴,使用彈性大,船型浮塢也可用在船隻救援。
