[統計圖表改造]將「佔比」視覺化，除了圓餅圖和環圈圖外，你還有其他選擇

用圖形呈現各種類別變數佔整體的比例，是資料視覺化中最常見的任務之一。提到視覺化佔比，很多人腦中第一個蹦出來的圖形應該都是圓餅圖(pie chart)或者環圈圖(donut chart，也就是中間挖了孔的圓餅圖）。

這兩種圖形的主要差異是：圓餅圖含有「面積」、「角度」以及「弧長」三種視覺編碼來呈現數值；相較之下，因為環圈圖的中間挖空，所以「面積」會變得相對薄弱（因為面積減少了），「角度」則會完全消失。環圈圖的中間常用來放置整體的數值或其他重要的資訊，這是環圈圖較圓餅圖多出的功能。

這次要改造的圖表正是一個中間擺放整體數值的環圈圖：

這是台電網站上所提供的各種能源在2023年的發購電量佔比資訊。這是一個具互動功能的圖表，你如果在台電網站上將滑鼠游標移到圖案上，會跑出相對應類別及佔比的資訊框。這樣的功能去除了環圈圖的某項缺陷，它若是一個靜態的圖表，這項缺陷將會減弱統計圖表的功能，我改造的方向會朝著將它視為靜態圖形去改善。

在改造這個圖表之前，我會先告訴你它為何需要被改造。

需要被改造的理由

之前所提到的「某項缺陷」是環圈圖及圓餅圖不容易比較很多的種類及佔比小的數值。你仔細看看左方的環狀圖，燃油、抽蓄及氣電這三個的圖案很小，如果沒有標記數字，你幾乎沒辦法知道。又因為呈現的種類很多，在使用不同的顏色區分種類時，容易讓人感到雜亂。如果是靜態的圖表，更好的做法或許是將佔比較小的類別化成一個「其他」類別，讓他不至於太小而幾乎看不到，也能將其調成較不顯眼之顏色，以強調主要類別。

第二個需要改進的方面是這些色塊的排序方式。乍一看之下，你其實很難正確的排出能源間佔比的排序，即使你看向右側的數字，也還需要找一下，並且目光還要在圖形及圖示間左右來回。一般會建議將色塊由大到小、從12點鐘方向開始排列，比較符合我們的視覺習性，以增加易理解姓。

第三，「弧長」比較不容易比較。這一項帶有我個人的篇好，我感覺「弧長」並非容易比較的視覺編碼，所以我會嘗試著用其他圖表來試試。

我的改造

主要的改造如下：

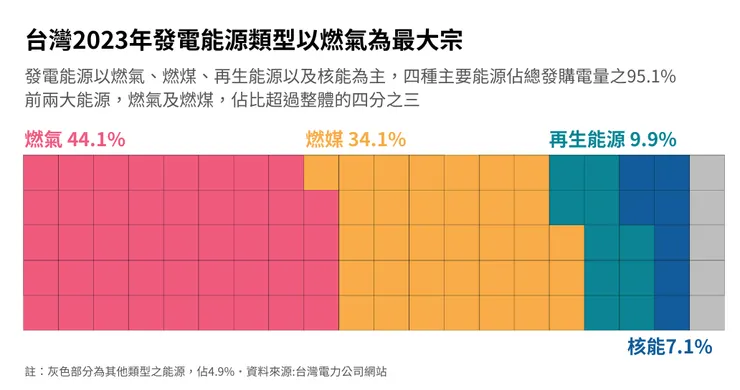

• 因為我認為「弧長」不容易比較，所以改用「面積」來幫助我們做比較。上面這個長方形中包含了100個正方形，依據各類別的佔比用不同顏色將其填滿，來表示佔比之數值。
• 將種類及佔比標示在圖形旁邊，讓讀者不需頻繁的移動目光。
• 我將佔比依大小由左至右排列，讀者一眼就能知道類別間之排序。
• 將佔比小的能源集中成同一個顏色的色塊，並塗上不起眼的灰色，以強調前四大能源的重要性。

這次的改造就到這裡，如果有那裡還需改進的地方，歡迎留言給我，謝謝
