Dimen Pro 介紹 : 為何我製作了這套軟體

閱讀時間約 5 分鐘

這是我在2023~2024年所建立的Excel的外掛(增益集應用程式),我將此軟體定位成一套解決方案,而這是在特定產業中才會用到的軟體,例如CNC加工廠、零件製造廠,或是需要製作尺寸檢查表、FAI檢查表等產業。目前正在朝商業化方向前進,但我以獨立開發者的方式來販售軟體,沒有以公司名義來進行銷售。或許以後會有,但目前計畫就先這樣吧,我仍然在做機構工程師的工作,畢竟快要開始繳房貸了,希望這個計劃能夠讓我手頭不那麼緊。

我相信許多公司在製作檢查表時,只有一套Excel可以用,當然這是一套可行的方案,但總會遭遇到一些困難,製作起來相當費工,而又常常被要求做全檢記錄時..

第一個困難: 蓋氣泡章

作為Excel的外掛,就是附屬在Excel中來執行;這套軟體能夠直接在Excel中,匯入工程圖的PDF檔案或是圖片檔案,來建立氣泡圖(或氣球圖、泡泡圖、球號圖?),也就是下圖中紅色圈圈及數字的印章。

蓋上數字印章

蓋上數字印章

我所見到的氣泡圖都是印出來之後蓋上圈圈章,在裡面填入數字;或是直接在尺寸旁邊用手寫數字,當然這是簡單又有效的方法,但是若要將此報告提交給客戶、甚至是國外客戶,是否會覺得不夠正式呢?

或許有些人上網找過數位化的解決方案,我也曾經是那個不斷Google的人,巡遍網路之後,會發現有些方法可行,但是不太好用;或是會找到許多天價專業軟體,功能繁雜,甚至看到價格就放棄了。只是想要透過電腦,在圖面上蓋上 ①、②、③、④、.... 難如登天。


第二個困難: 看圖

沒錯,看圖本身就是一件麻煩事。不論你是用何種方法蓋上數字圈章,都需要在眾多尺寸中找到你要的那一個;若在電腦中觀看,會需要一直不斷的按下alt+tab來切換,當然有些公司配有雙螢幕,可能沒這麼累人。若拿在手上直接看,確實快很多,傳統的方法總是有效。

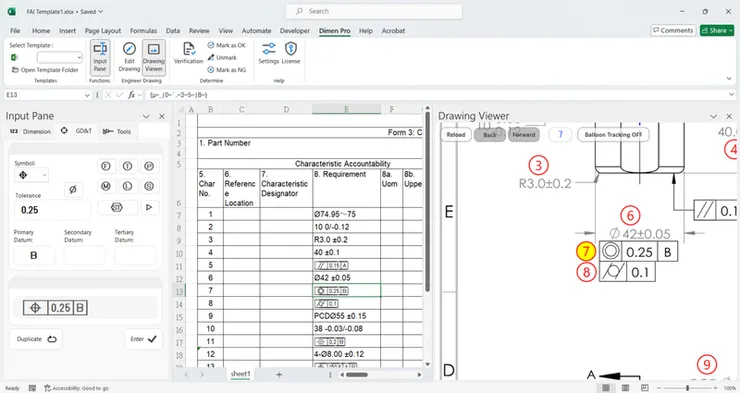

所以我把看圖的功能放進Excel中,就像下圖一樣,我們能夠同時在一個畫面中看圖、看表格,而且選到哪個編號的尺寸,畫面就會移動過去,把那個球號顯示成黃色,快多了,根本不用找。

看圖找尺寸

看圖找尺寸

第三個困難: 把尺寸寫進Excel中

若可以把檢驗表做得更完整、更專業,妳/你會想試試看嘛? 寫尺寸有多累人,還有一堆怪符號,到底該怎麼做? 懶人如我做了一個輸入面板,除了常用的特殊符號之外,還有另一項設計意圖 : 可以跟圖面呈現相同的內容

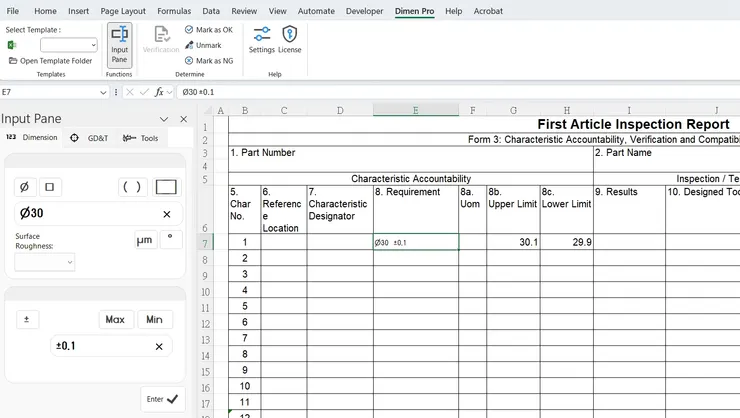

圖面上寫的尺寸是什麼,照抄就對了,不必再想說要怎麼呈現到表格中,只要照著圖面輸入,軟體可以把上下限都一起計算出來,放在設定好的位置,例如在下圖中,輸入Ø30 ±0.1,後面的29.9跟30.1都會自己算出來。

順道一提,這部分功能是免費的。


第四個困難: 有沒有超出公差?

不管前面尺寸是怎麼輸入進去的,只要有上下限尺寸之後,我想大家都會用Excel公式,搭配一些儲存格格式化的功能,找出超出公差的尺寸,塗成紅色之類的。

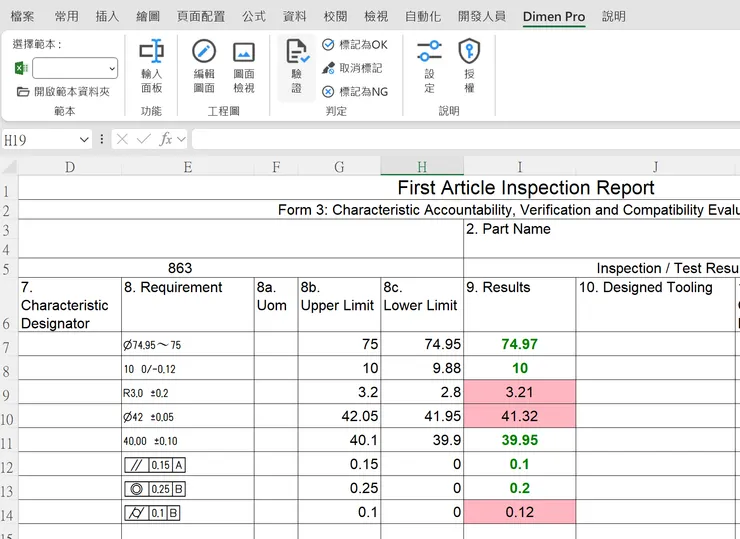

但我還是做了一個驗證功能,可以一鍵確認,不需要寫公式。

raw-image


結語

綜合上述種種工作上的困難,Dimen Pro誕生了,我在Chat GPT的協助下得以實現,

但我被很多人問到: 為何沒有自動辨識公差尺寸,這不是更快嗎,連打字都不用!

關於這點,我有一些想法:

  1. 已經有市售軟體能做到了,真的渴望使用自動辨識的人,並且公司資金允許的話,可以參考Solidworks InspectionGuthrie CAD FAI軟體等,若用關鍵字Ballooning drawing來搜尋,可以找到更多國外軟體,雖然部分售價不斐,但是功能一定比較多,例如圖面設變比對等。
  2. 我打造的軟體相對簡單,沒有太複雜功能,因此價格上便宜許多,可以參考我美金的定價,並且只有Dimen Pro是作為Excel外掛建構的,因此不需要在特別做匯出到Excel等動作;而在目前市售軟體中,仍然有我上述的困難2與困難4,因為匯出之後,就是使用者跟Excel之間的事了。
  3. 光學文字辨識(OCR)的缺點: 在這個功能中,使用者仍然需要花費心思檢查產出的內容,如果辨識效果不佳,偶爾出現幾個辨識錯誤,就必須要手動修改,我覺得檢查、修改這些動作這會更累人。但反過來說,只要辨識成功率高,確實能夠更輕鬆製作檢查表,這是不可否認的一點。


沒事的話來逛逛Dimen Pro的網站吧,也可以給我點建議,感謝各位讀者了。
