原理圖文件常見的副檔名主要依不同 ECAD 軟體而異，以下是常見的原理圖檔案副檔名：
- .schdoc：Altium Designer 的原理圖檔案格式，常用於 PCB 設計中的電路圖。
- .sch：部分 ECAD 軟體使用的原理圖檔案副檔名，也常見於早期或簡易的電路圖檔。
- .dsn：OrCAD Capture 的原理圖設計檔案副檔名。
- .prjpcb：Cadence Allegro 中的專案檔，雖不直接存放電路圖，
但與原理圖及 PCB 設計相關聯。
此外，還有與原理圖零件庫相關的副檔名：
- .schlib：原理圖元件庫檔案，包含元件符號定義。
- .pcblib：PCB 封裝庫檔案，定義元件的實體封裝。
----------------------------------------------------------------------------------------------------

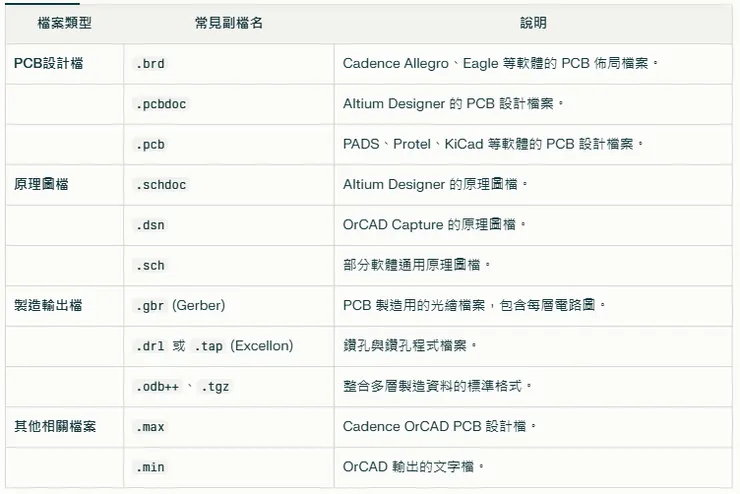

PCB設計檔通常使用的副檔名種類多樣，依不同軟體與用途而異，以下整理常見的主要類型：
補充說明
- PCB 設計軟體的原生檔案（如
.brd、.pcbdoc）主要用於設計階段，不能直接用於製造。 - 製造階段主要使用 Gerber (
.gbr) 和鑽孔檔 (.drl、.tap) 來製作電路板。 - BOM（物料清單）通常匯出為
.xls、.csv或.txt格式，方便與 PLM 系統整合。
以上副檔名涵蓋了 PCB 設計、原理圖與製造輸出常見的檔案類型，方便在 Teamcenter 與 ECAD 整合時進行管理與版本控制。
------------------------------------------------------------------------------------

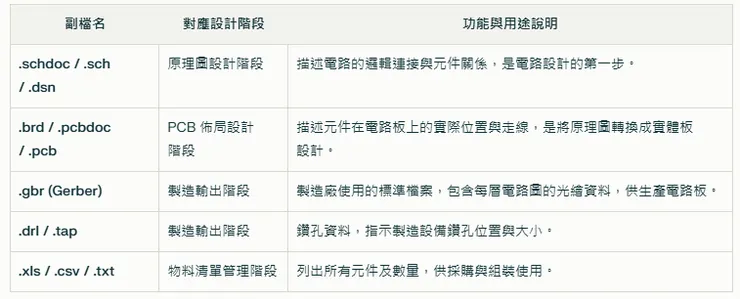

了解不同副檔名能幫助你快速辨識設計文件所屬的階段與用途，以下說明這些常見副檔名如何對應設計流程的不同階段：
如何利用副檔名辨識設計文件階段？
- 原理圖檔案（如
.schdoc、.dsn）通常是設計初期，描述電路功能與元件連接。 - PCB 設計檔（如
.brd、.pcbdoc）是設計中期，將電路圖轉成實際電路板佈局。 - 製造檔案（如
.gbr、.drl）是設計後期，準備送廠製造的標準格式。 - BOM 文件（如
.xls、.csv）伴隨整個設計流程，尤其在採購與生產階段非常重要。
總結
透過副檔名，你可以快速判斷文件是屬於：
- 設計初期（原理圖）
- 設計中期（PCB 佈局）
- 設計後期（製造輸出）
- 物料管理（BOM）
這樣有助於文件分類、流程管理與溝通協作，避免混淆與錯誤使用。
