你是否想過，一片精密的晶圓(Wafer)從放入機台到完成製程，需要經過多少關卡？在這趟旅程中，時間就是金錢，而「產能(Throughput)」更是半導體廠分秒必爭的戰場。能越快、越穩定地生產客戶所需的晶片，就代表能接下更多的訂單。
今天，我們要介紹一個看似不起眼，卻對產能有著舉足輕重影響的關鍵角色——Loadlock腔室。
什麼是Loadlock？晶圓的「太空艙玄關」

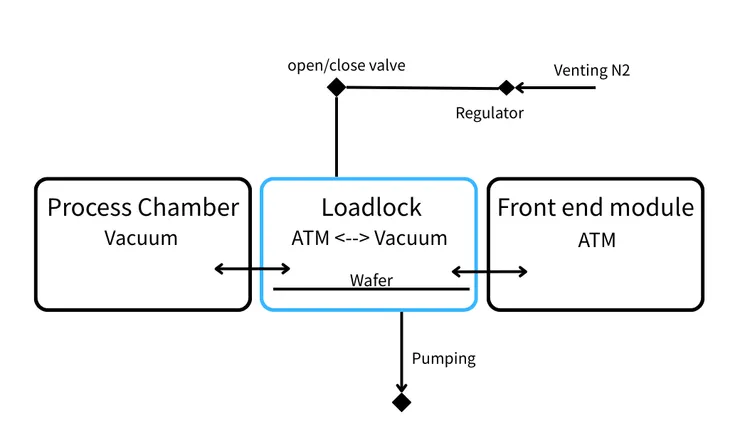

簡單來說，Loadlock是介於「大氣環境」的前端模組(Front End Module)與「高真空環境」的製程腔體(Process Chamber)之間的緩衝區。你可以把它想像成太空船的「氣閘艙」或是進入無塵室前的「更衣間」。
它的核心任務只有一個：安全且有效率地切換大氣與真空環境。
由於半導體的許多製程（如PVD、CVD、Etch）都需要在幾乎沒有任何氣體分子的超高真空下進行，以確保製程的純淨與穩定。Loadlock的存在，確保了製程腔體能始終保持在高真空狀態，不必每次進出晶圓都重複「抽真空/破真空」這個耗時的過程。
分秒必爭：Loadlock的效率哲學
「Time is money」這句話，完美體現了Loadlock的設計精髓。為了極致地壓縮時間，工程師們想出了各種方法：
1. 體積，越小越好！
Loadlock最大的作用就是切換大氣與真空，這意味著它需要不斷地被抽氣(Pumping)與充氣(Venting)。根據物理定律，空間越小，抽氣和充氣所需的時間就越短。因此，Loadlock的空間通常不會做得太大。
Pro-Tip: 在某些極端追求效率的機台中，工程師甚至會故意在腔室內放置精密的金屬塊來減少內部容積，就為了爭取那零點幾秒的抽氣時間！
2. 雙層設計，進出不塞車
為了最大化機台使用率，許多Loadlock會設計成上下層或左右層的結構。這就像是高速公路的入口和出口匝道一樣：一個專門將晶圓送入製程區，另一個專門將完成的晶圓送出。如此一來，晶圓的傳送路徑(flow)可以更順暢，不會發生「進出塞車」的狀況，大幅提升了傳輸效率。
不只是門戶：Loadlock的附加價值
除了作為真空門戶，聰明的工程師還賦予了Loadlock更多「偷時間」的法寶：
🔥 預熱功能 (Pre-heating)
許多製程需要晶圓在特定的高溫下進行。如果等到晶圓進入昂貴的製程腔體後才開始加熱，那無疑是浪費了寶貴的機台時間。因此，在Loadlock中加裝加熱器(Heater)，預先把晶圓拉高到接近製程所需的溫度，就能大幅縮短在製程腔內的等待時間。
❄️ 冷卻功能 (Cooling)
反過來說，剛結束高溫製程的晶圓也需要「冷靜一下」。如果帶著數百度的餘溫直接送到大氣環境的前端模組或FOUP（晶圓傳送盒）中，高溫可能會損害其他機構，甚至影響晶圓本身。因此，在Loadlock中加裝冷卻盤(Cooling Plate)，可以在真空環境下安全地將晶圓降溫，確保後續傳送順利。
慘痛的教訓：速度與風險的平衡
這裡分享一個切身之痛的例子。為了加速，我們通常會調高充氣(Venting)的氣體壓力，讓腔室能更快地恢復到大氣壓力。然而，凡事都有極限。
想像一下，一片剛經歷完高溫製程的晶圓，溫度還很高。如果此時為了求快，瞬間導入大量的常溫氣體，會發生什麼事？
答案是：熱漲冷縮不均造成的「熱衝擊」(Thermal Shock)。
高溫的晶圓表面溫度急速下降，而內部仍維持高溫，巨大的溫差應力會直接導致晶圓碎裂。下一個瞬間，你聽到的不是機台運轉的聲音，而是心碎的聲音，然後就等著穿上無塵衣進去清理晶圓碎片吧！這個教訓告訴我們，效率的追求，永遠不能犧牲製程的穩定性與良率。
總結來說，Loadlock腔室雖然不是執行主要製程的地方，但它卻是串連起整個半導體製造流程順暢度的靈魂角色。從體積設計、雙層結構，到預熱、冷卻等附加功能，每一個細節都體現了工程師對時間與效率的極致追求。
下次當你聽到半導體產能又創新高時，不妨想一想這個在幕後默默工作的關鍵守門員——Loadlock。
