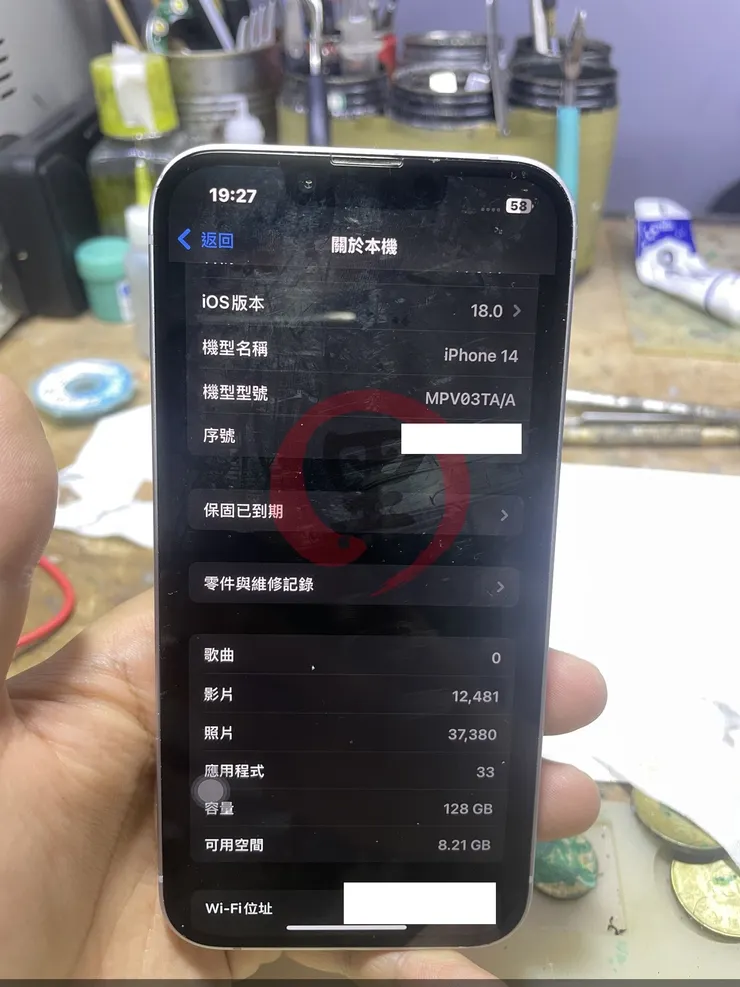

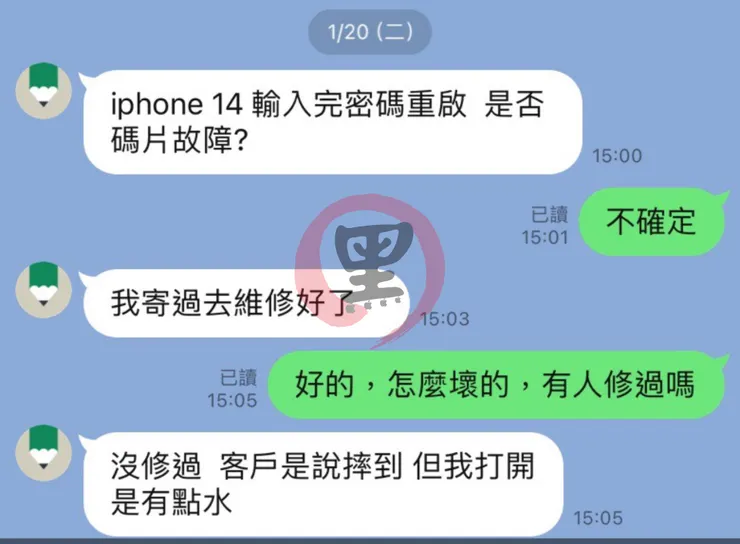

各位好,我是台灣黑手,黑手的黑,黑手的手,今天講的是一台 iPhone 14,用戶描述開機後,輸入密碼就會直接重啟。

收到件之後,先排除電池跟配件等可能,用電源供應器觀看電流,確認了一件事,嚴格來說,它不能算輸入密碼後重啟,正確來說,他是進了系統約 3-5 秒後重啟。

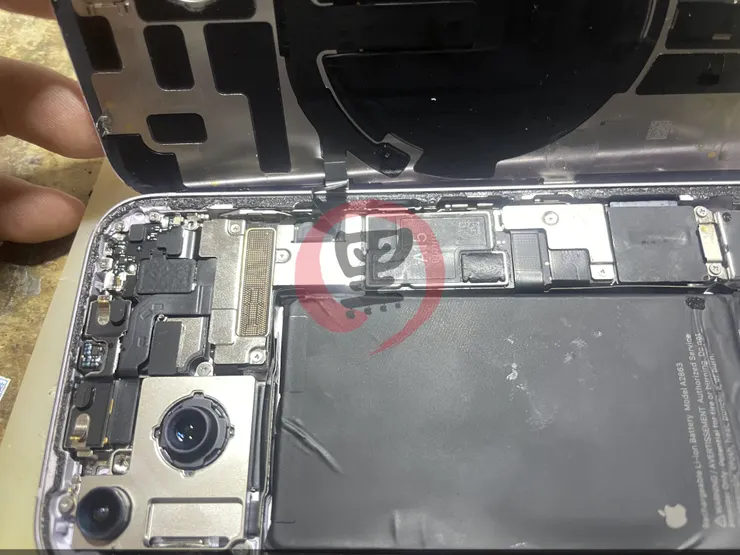

拆機後,可以明顯見到人為焊接痕跡,這台肯定是有修過的

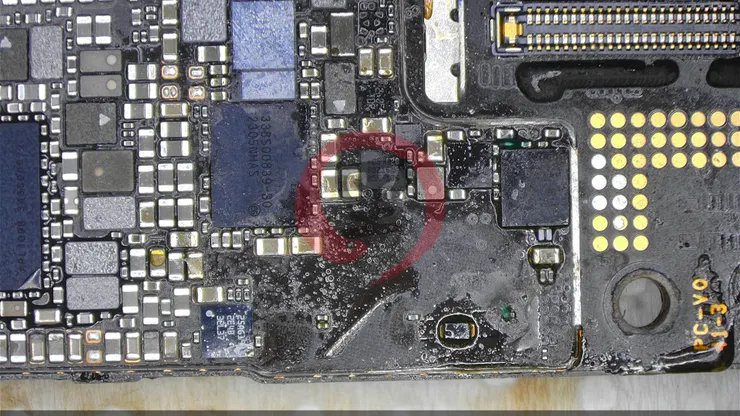

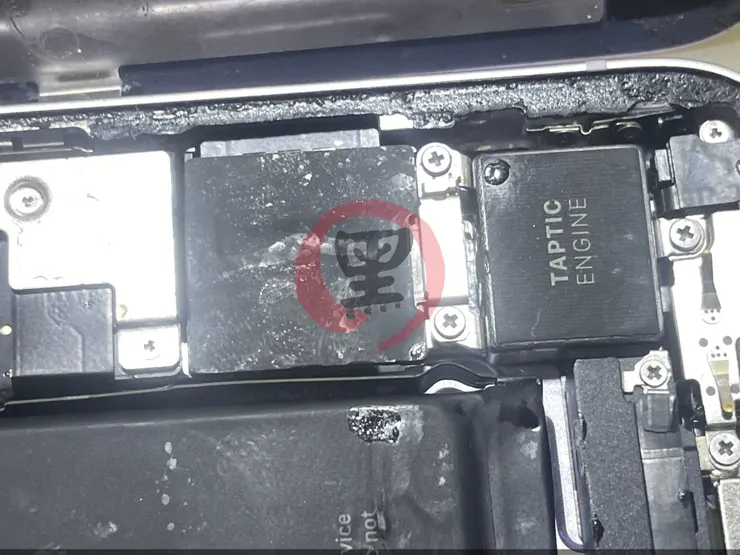

雖然本身也有水痕,但像這樣的殘留物是助焊劑跟松香

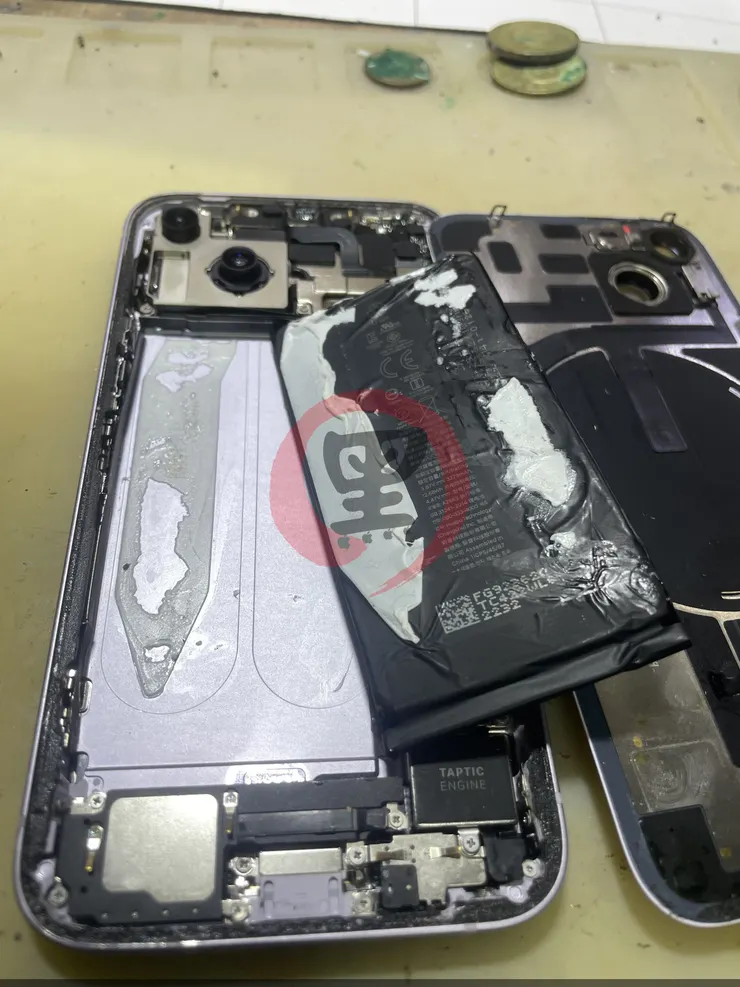

再看了一下那顆電池與背膠的情況,就這樣吧!

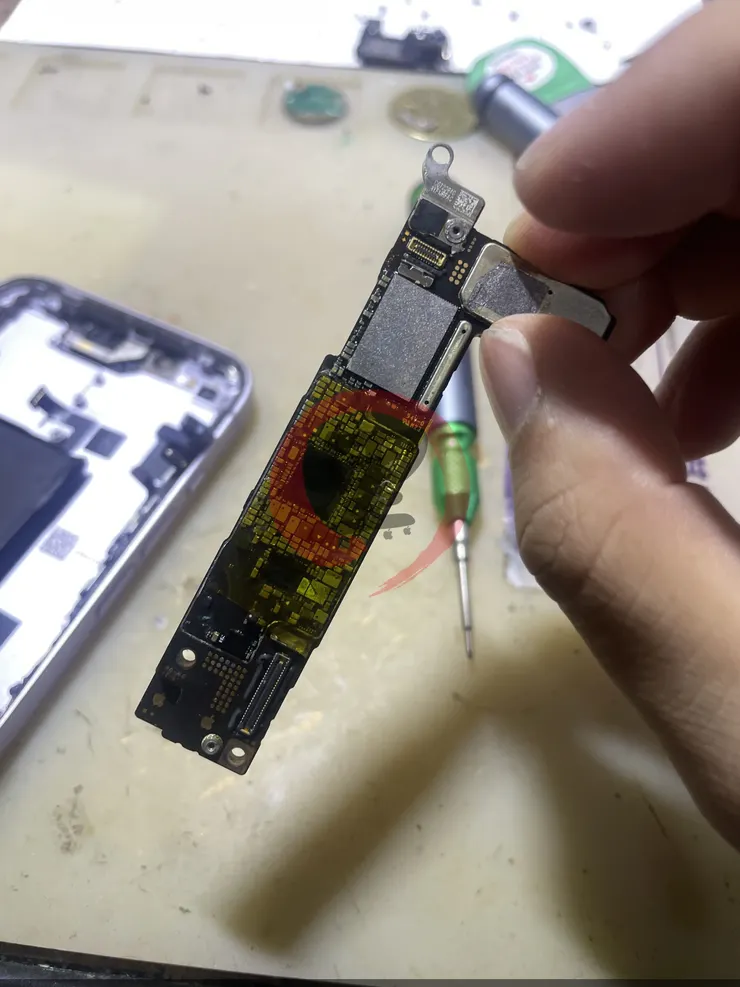

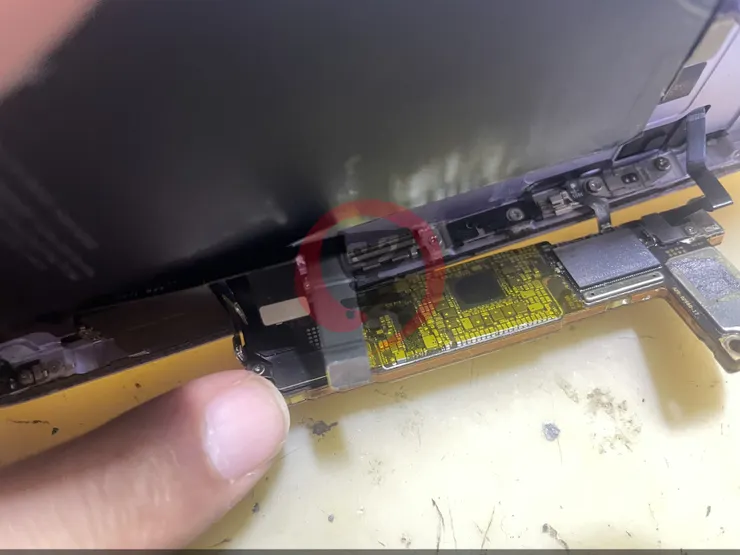

轉到主機板背面,能明顯見到拆掉的鐵蓋,用隔熱絕緣膠帶封住,也證實了先前的推測

不確定之前修了什麼,先將主機板卸下

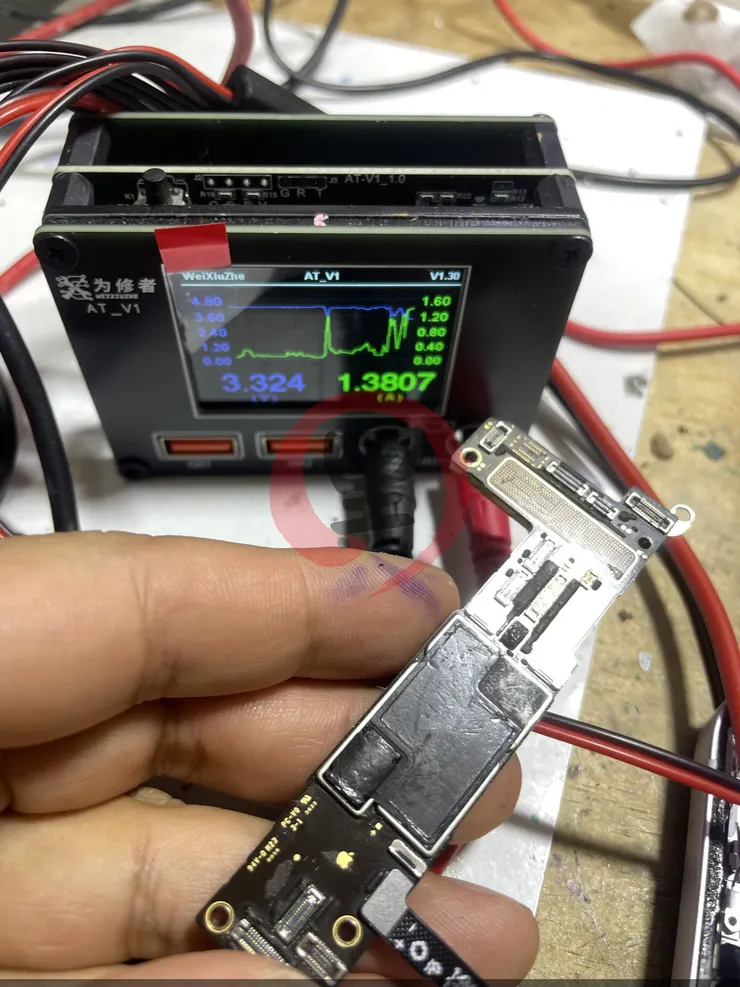

先上曲流表跟標準電流做交叉比對,準確電流是有數據庫可以使用的,雖然會受到很多因素影響,但可以做為一個文獻參考,是有義意的

再來看一下原本維修的情況

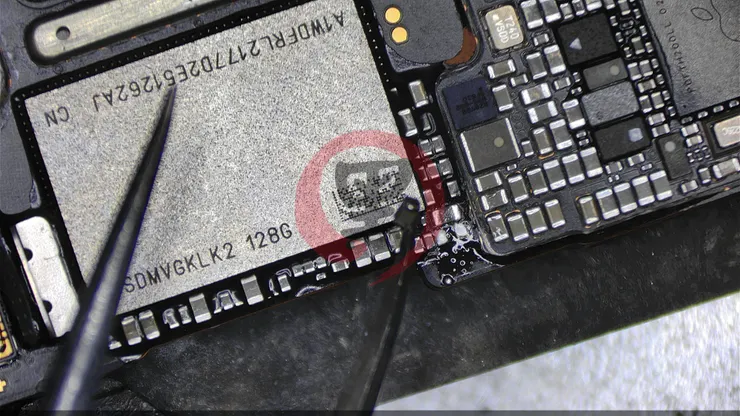

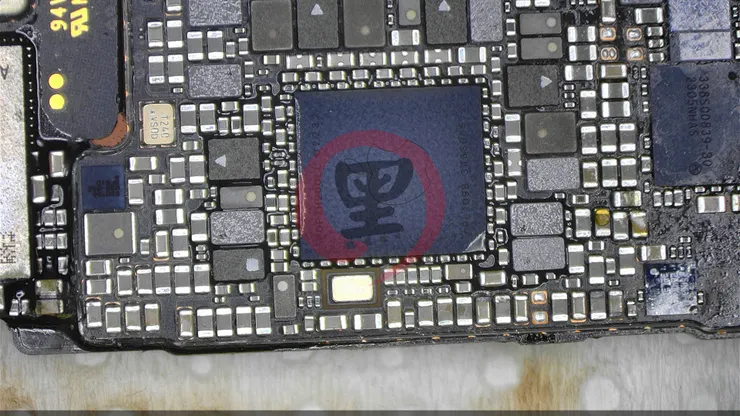

確實有進水的痕跡,之前維修的項目,應該是充電類或充電引起的無法開機的故障,整體來說,本次的故障與先前維修,沒有直接關係,這次測量主要是主供電對硬碟供電不良造造的。

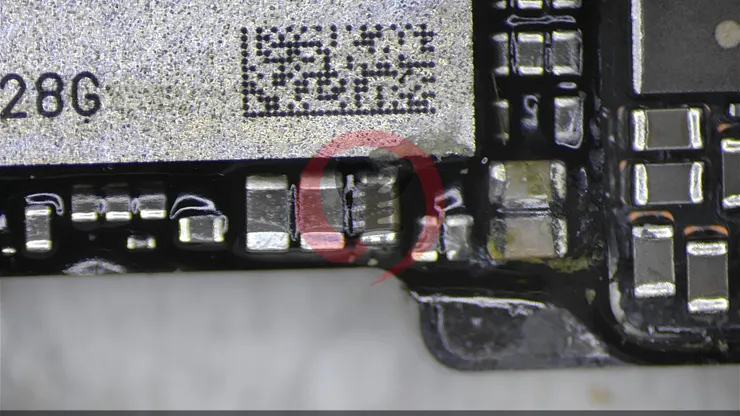

這個受潮的電容是其中一部份原因,需要進行更換

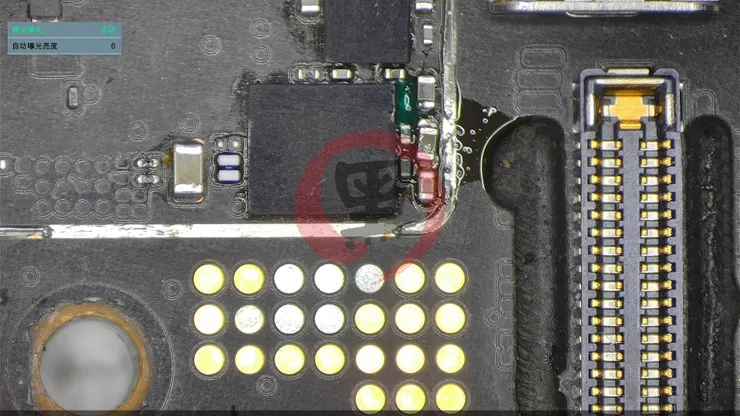

這個 2.65V 的部份進行更換

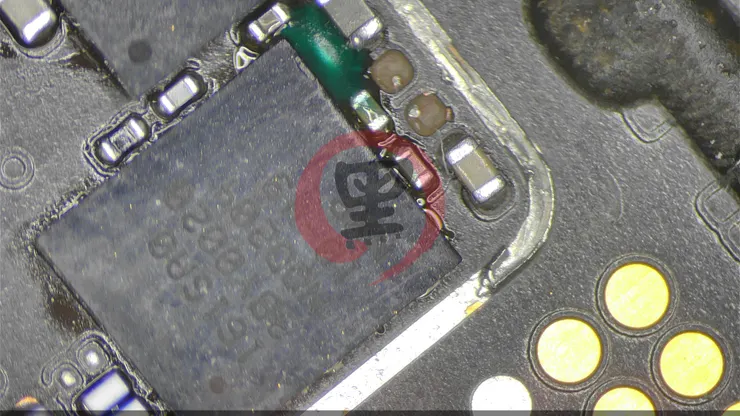

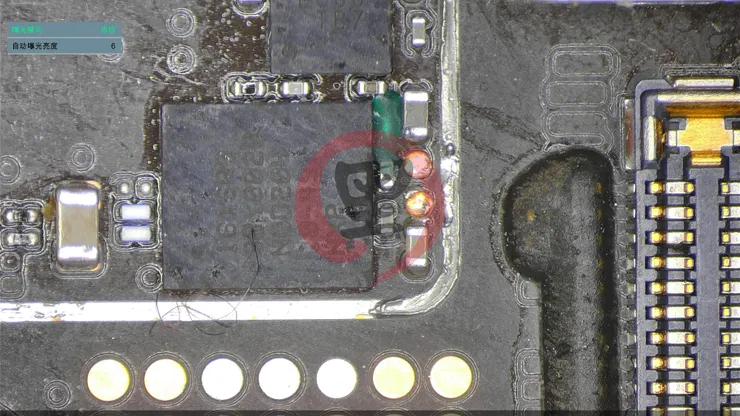

再來是針對,先前維修缺件的部份進行修補,掉點的地方需要先補上

上錫後補上銅片固定

最後再補上電容就可以了

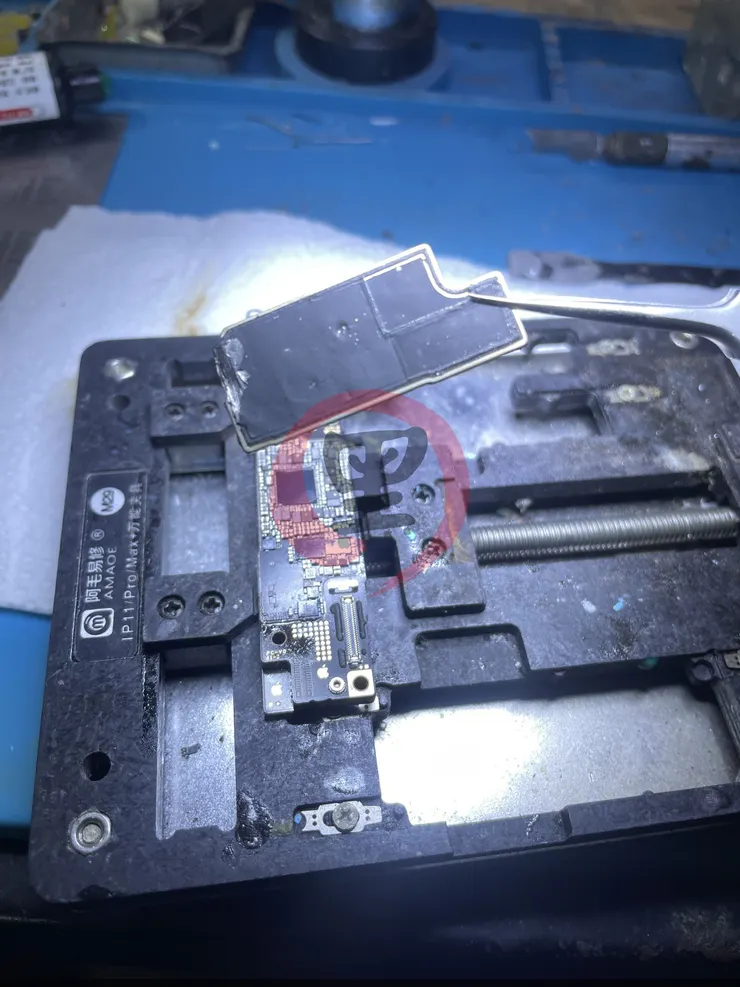

原本是貼隔熱絕緣膠帶,不過為了散熱問題還是決定,找一片金屬蔽避板回焊

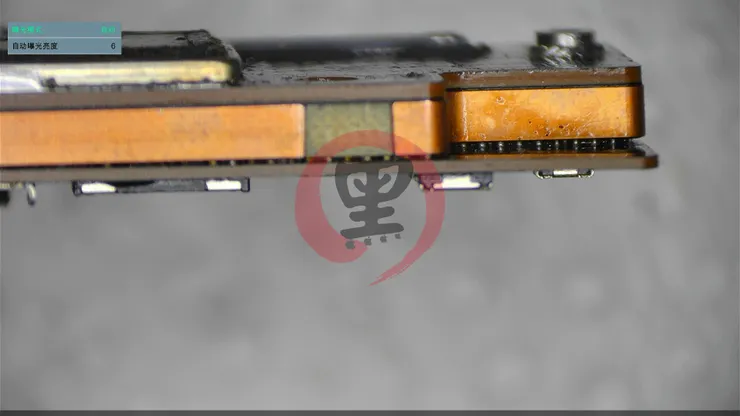

中層的部份也開裂,不過這個跟前面缺件、缺鐵蓋的部份一樣,跟本次維修其實無關,就這樣用吧

處理完成硬碟的供電,就修復完成囉,俱體來說,他是供電不穩定引起的故障,沒有短路,也沒有開路,就是供電不穩定的問題,保資料救援,自己動手,豐衣足食!
