TI MPS430 FR2311 - UART

■說明

UART是MCU與外部溝通的常見的協定，
本來是TX/RX/RTS/CTS/VCC(火)/GND(地) 6條線，
但近年來RTS CTS很少用，
通常直接TX RX 火 地就好了，
常見的傳輸速率為11520bps 和 9600bps

●1.這次分享的程式碼有幾點要注意一下:

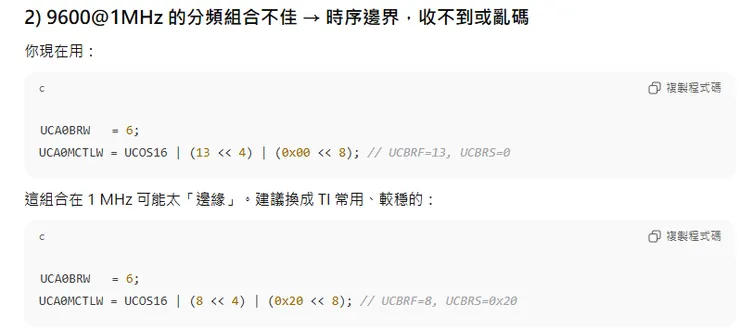

因為G蛋自己環境實測出來，我用上面數據量到的速率都不是9600，會偏一點
也不知道為啥，上面G蛋的數據是調出來的，
若一開始您也收不到，可以往這部分調整。

(有遇到的也請留言下)
------------------
心得: 韌體就是這樣，千奇百怪的問題，不合理的邏輯也蠻常出現的，習慣就好，
所有Bug ，都要盡量懷疑盡量試，有時也是要憑運氣跟靈感。
------------------

●程式碼裡含按鈕的部分，主要是驗證Tx用。

●軟體沒有做CRC等偵錯機制，可依需求自己加。

●驗證Tx Rx 有沒有通，還是透過外部裝置來驗證比較簡單。

●驗證會需要用以下。

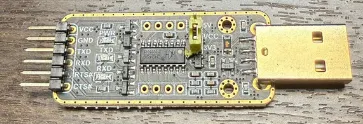

1.UART 轉 USB Dongle 。

2.對接軟體 - AccessPort137 。

(google一下應該很好找，找不到在留言跟G蛋說)。
(其他COM Port軟體也行)。

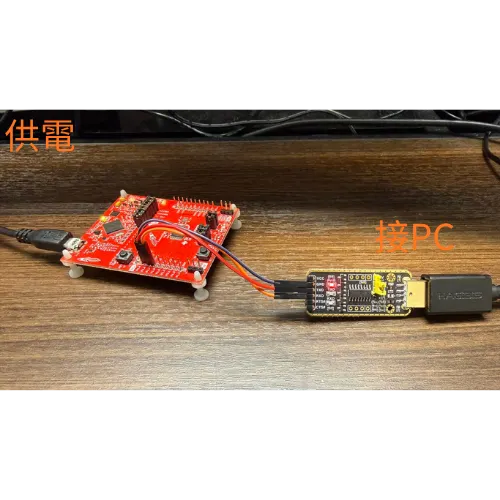

●驗證架構如下。

記得
😈Dongle 的Tx要接開發板的Rx。
😈Dongle 的Rx要接開發板的Tx。
這提醒很蠢，但還是有人常常Tx接Tx，Rx接Rx

●通道連線設定。

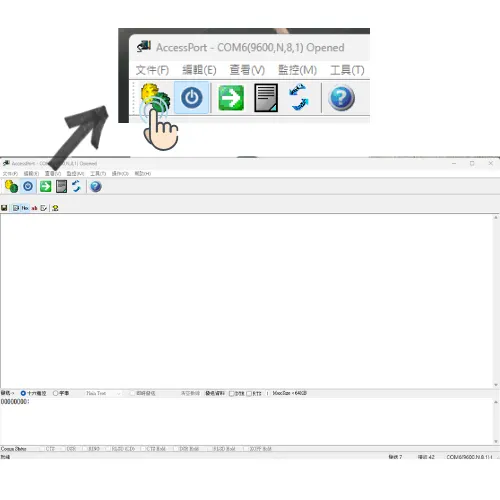

1.在電腦上開啟 AccessPort137 選擇 Dongle所對應的COM Port。

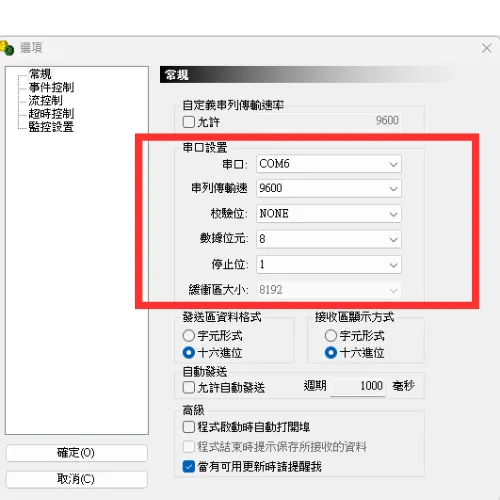

2.設定(確認)連線參數。
3.連線成功。

●驗證Tx。

1.連上軟體後，按下開發板的按鈕(P1.1)。

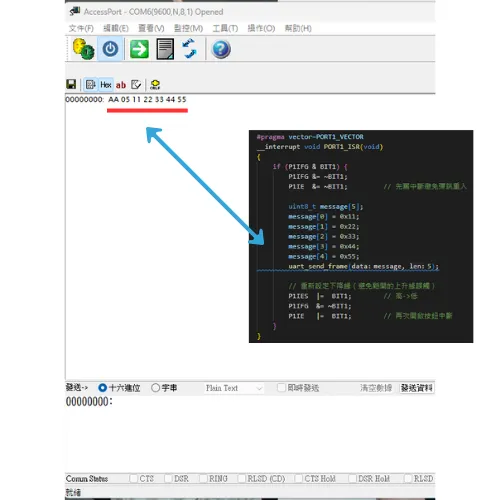

2.軟體應該要收到
0x11 0x22 0x33 0x44 0x55 。
0xAA : 為傳輸標頭。
0x05 : 資料長度 。

●驗證Rx。

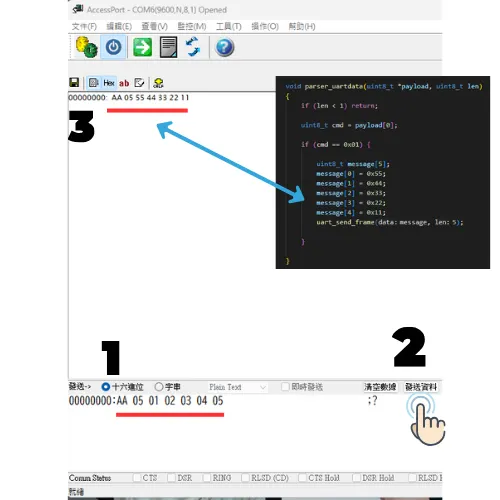

1.在軟體下方輸入 AA 05 01 02 03 04 05
2.按下發送👇
3.應該要收到 AA 05 55 44 33 22 11
(表示Rx有收到資料 並又發送了新資料給軟體)

■程式碼

https://github.com/GGeggsong/TI-MSP430-FR2311-UART.git

(點擊main.c)
